Пристрій для уловлювання неспалимого палива

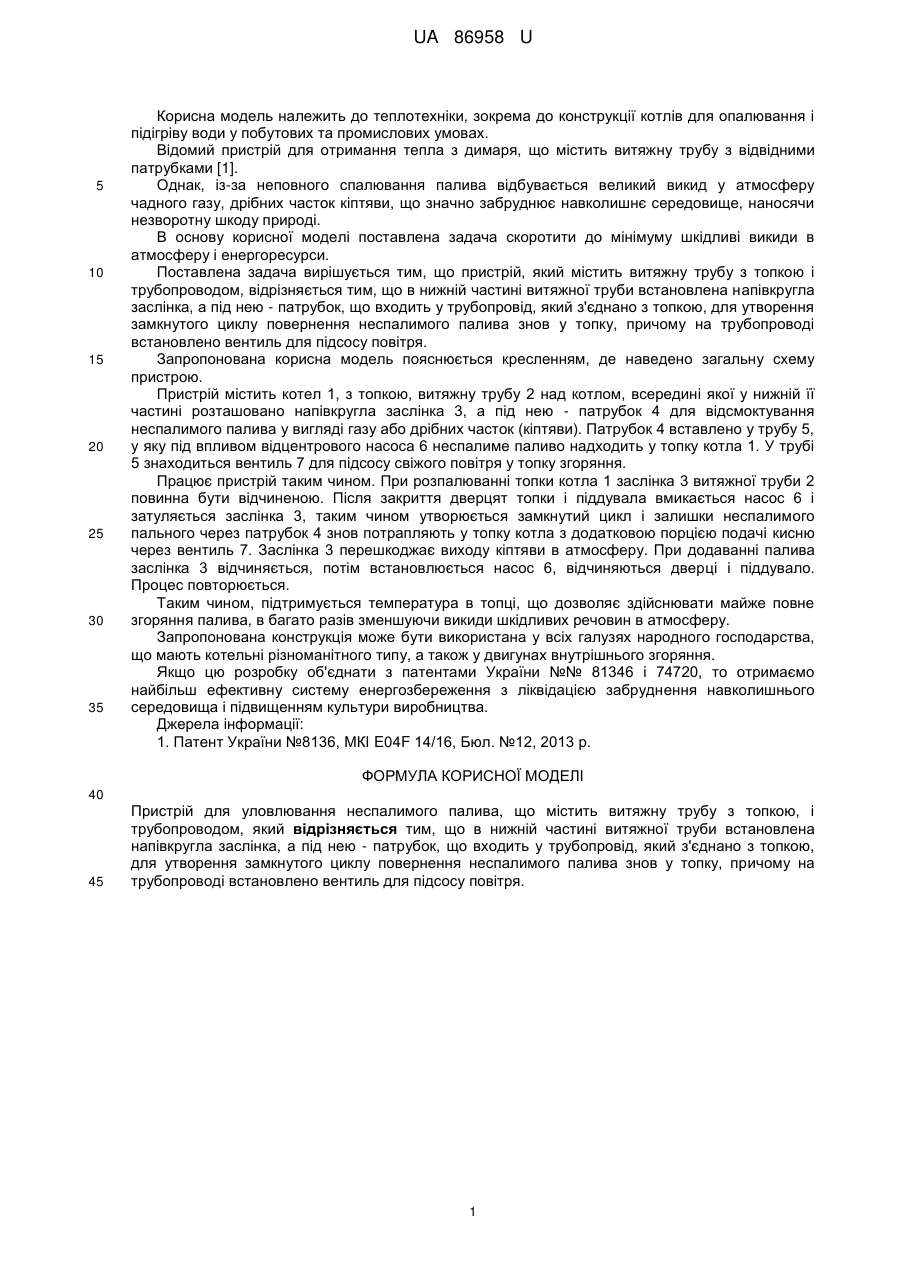

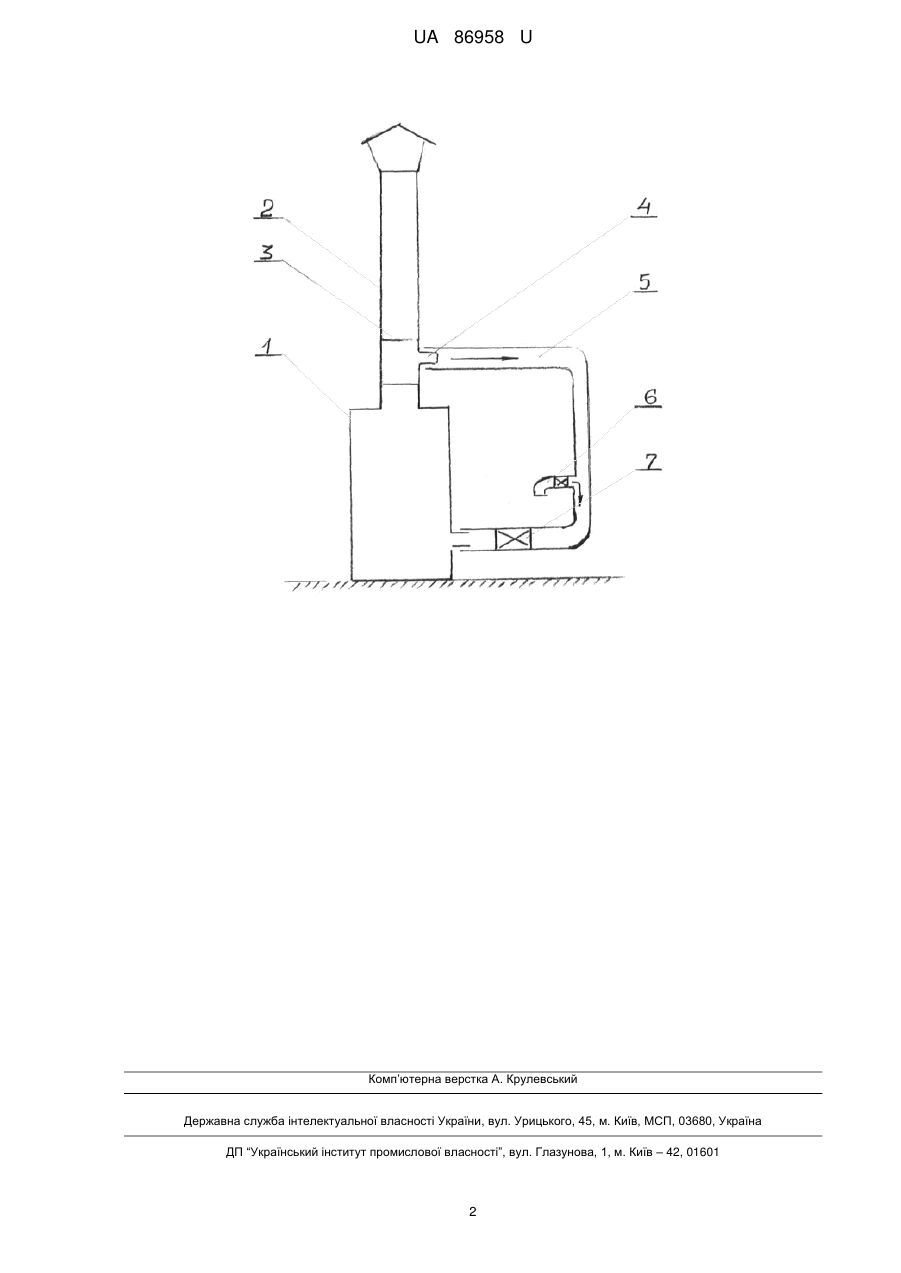

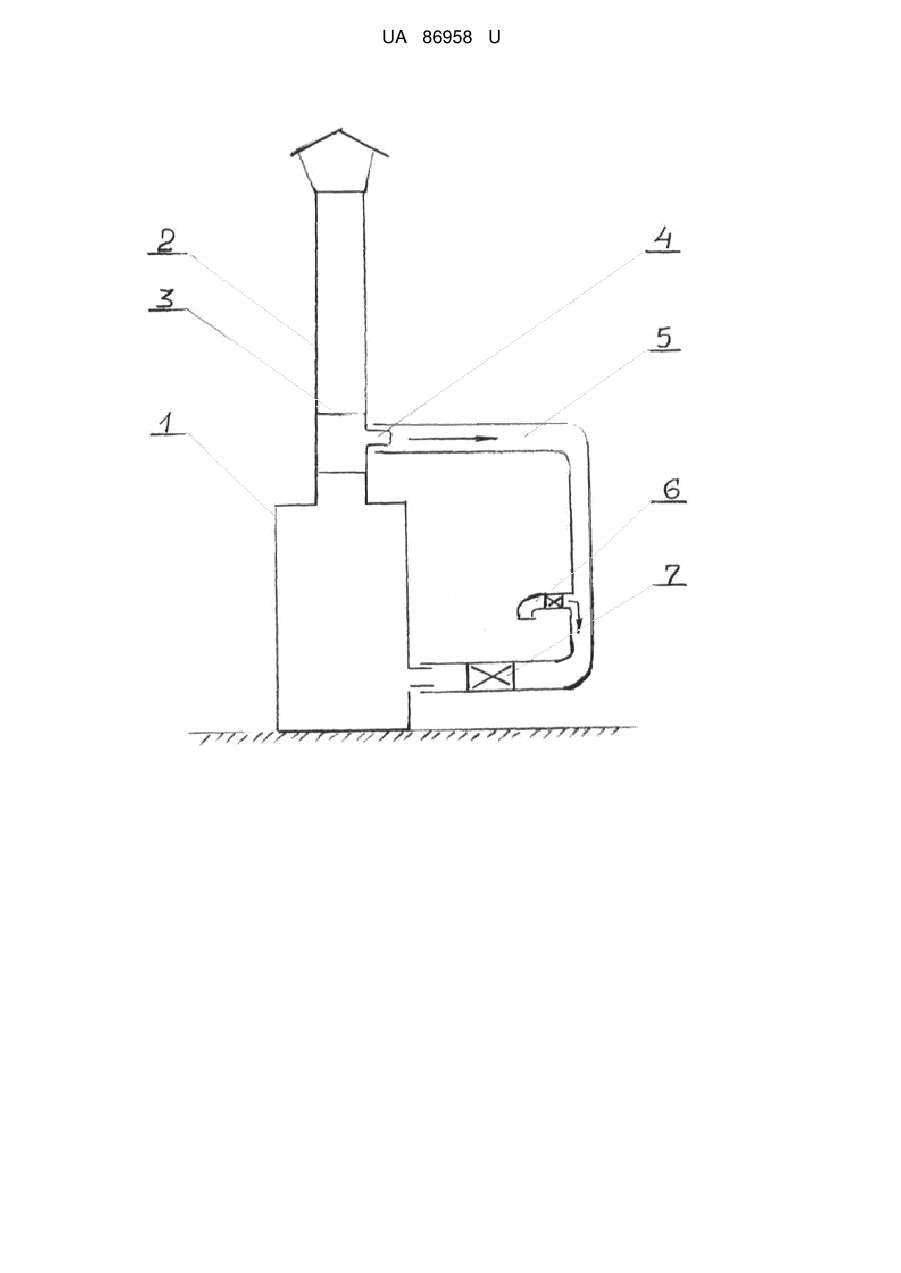

Реферат: UA 86958 U UA 86958 U 5 10 15 20 25 30 35 Корисна модель належить до теплотехніки, зокрема до конструкції котлів для опалювання і підігріву води у побутових та промислових умовах. Відомий пристрій для отримання тепла з димаря, що містить витяжну трубу з відвідними патрубками [1]. Однак, із-за неповного спалювання палива відбувається великий викид у атмосферу чадного газу, дрібних часток кіптяви, що значно забруднює навколишнє середовище, наносячи незворотну шкоду природі. В основу корисної моделі поставлена задача скоротити до мінімуму шкідливі викиди в атмосферу і енергоресурси. Поставлена задача вирішується тим, що пристрій, який містить витяжну трубу з топкою і трубопроводом, відрізняється тим, що в нижній частині витяжної труби встановлена напівкругла заслінка, а під нею - патрубок, що входить у трубопровід, який з'єднано з топкою, для утворення замкнутого циклу повернення неспалимого палива знов у топку, причому на трубопроводі встановлено вентиль для підсосу повітря. Запропонована корисна модель пояснюється кресленням, де наведено загальну схему пристрою. Пристрій містить котел 1, з топкою, витяжну трубу 2 над котлом, всередині якої у нижній її частині розташовано напівкругла заслінка 3, а під нею - патрубок 4 для відсмоктування неспалимого палива у вигляді газу або дрібних часток (кіптяви). Патрубок 4 вставлено у трубу 5, у яку під впливом відцентрового насоса 6 неспалиме паливо надходить у топку котла 1. У трубі 5 знаходиться вентиль 7 для підсосу свіжого повітря у топку згоряння. Працює пристрій таким чином. При розпалюванні топки котла 1 заслінка 3 витяжної труби 2 повинна бути відчиненою. Після закриття дверцят топки і піддувала вмикається насос 6 і затуляється заслінка 3, таким чином утворюється замкнутий цикл і залишки неспалимого пального через патрубок 4 знов потрапляють у топку котла з додатковою порцією подачі кисню через вентиль 7. Заслінка 3 перешкоджає виходу кіптяви в атмосферу. При додаванні палива заслінка 3 відчиняється, потім встановлюється насос 6, відчиняються дверці і піддувало. Процес повторюється. Таким чином, підтримується температура в топці, що дозволяє здійснювати майже повне згоряння палива, в багато разів зменшуючи викиди шкідливих речовин в атмосферу. Запропонована конструкція може бути використана у всіх галузях народного господарства, що мають котельні різноманітного типу, а також у двигунах внутрішнього згоряння. Якщо цю розробку об'єднати з патентами України №№ 81346 і 74720, то отримаємо найбільш ефективну систему енергозбереження з ліквідацією забруднення навколишнього середовища і підвищенням культури виробництва. Джерела інформації: 1. Патент України №8136, МКІ E04F 14/16, Бюл. №12, 2013 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Пристрій для уловлювання неспалимого палива, що містить витяжну трубу з топкою, і трубопроводом, який відрізняється тим, що в нижній частині витяжної труби встановлена напівкругла заслінка, а під нею - патрубок, що входить у трубопровід, який з'єднано з топкою, для утворення замкнутого циклу повернення неспалимого палива знов у топку, причому на трубопроводі встановлено вентиль для підсосу повітря. 1 UA 86958 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
