Пристрій зв’язку

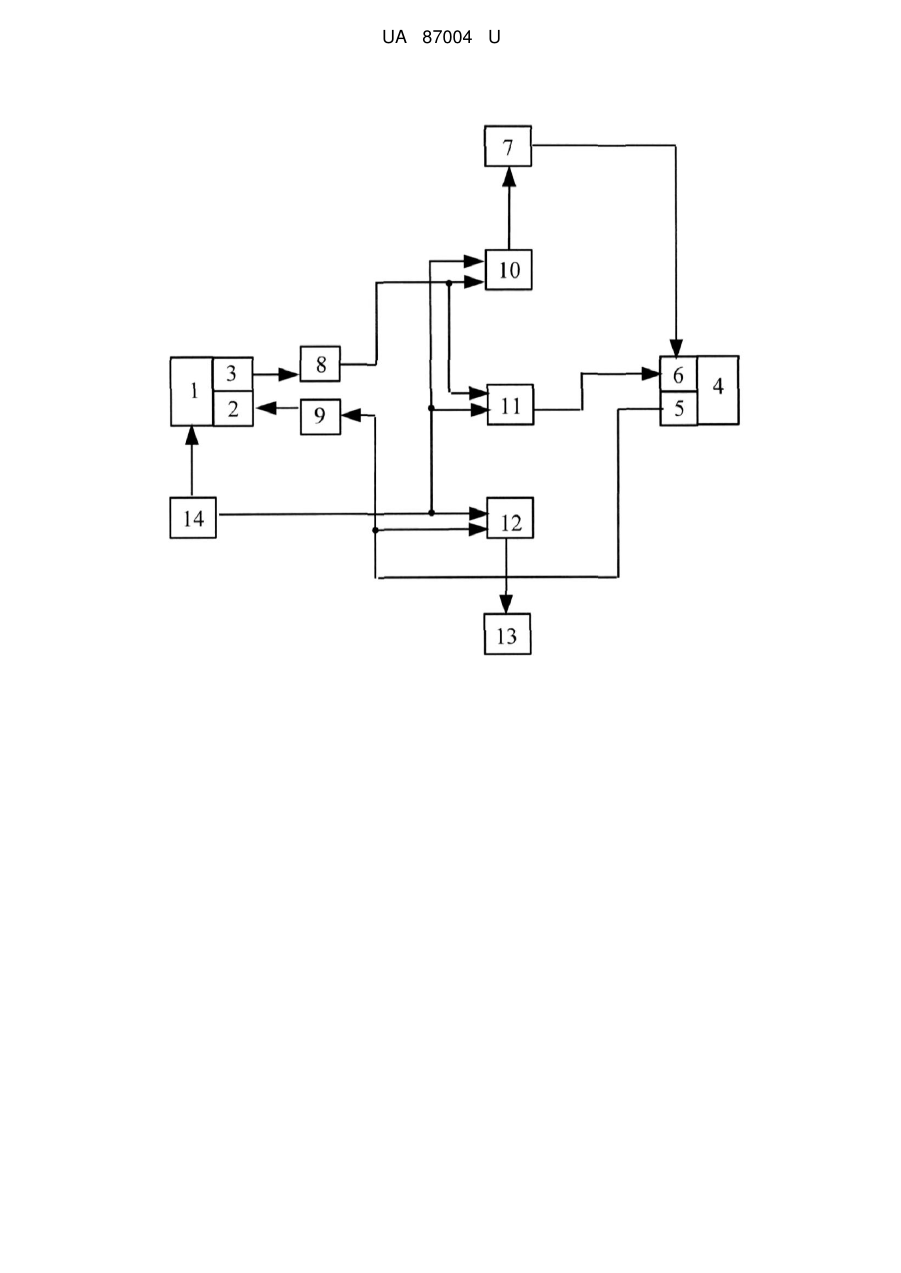

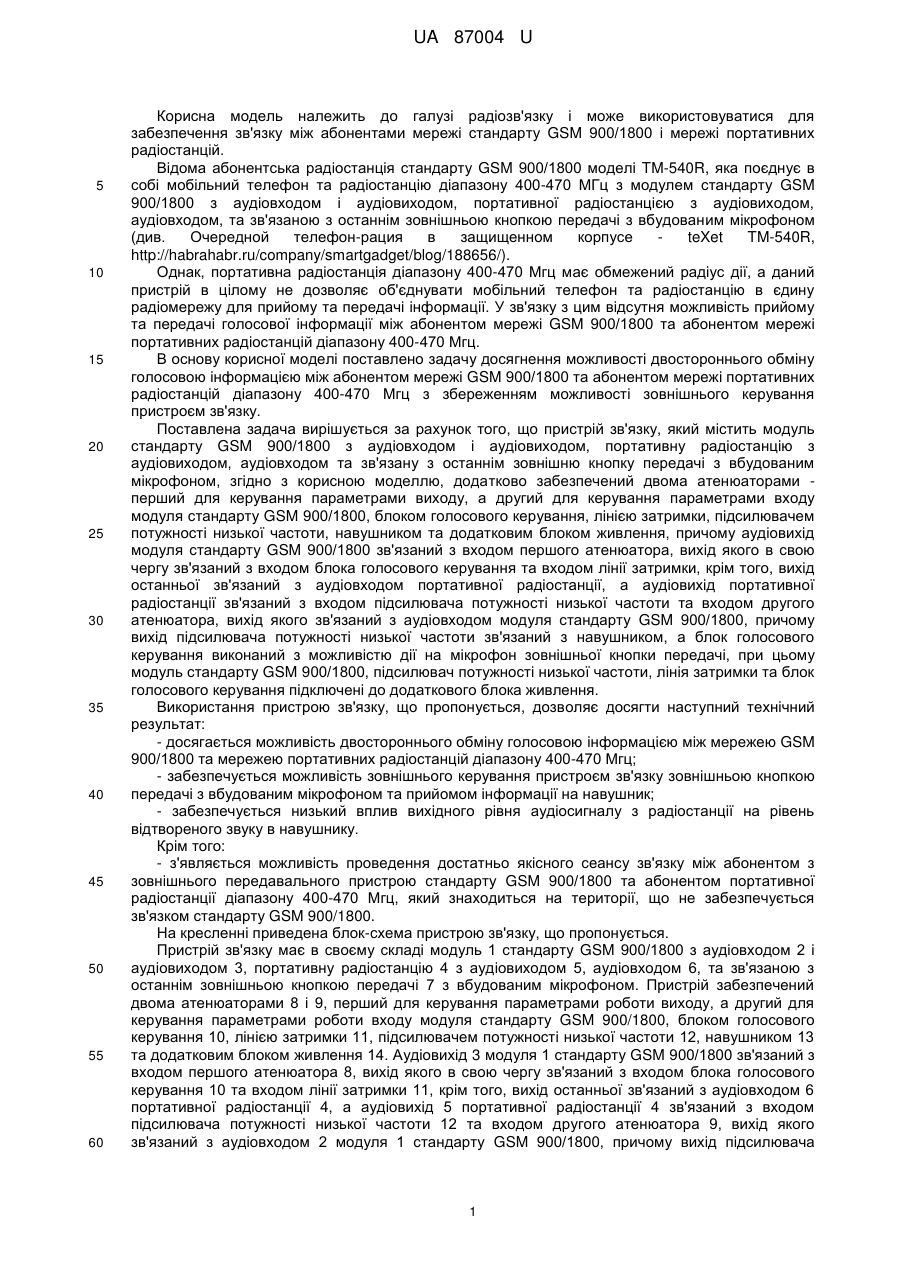

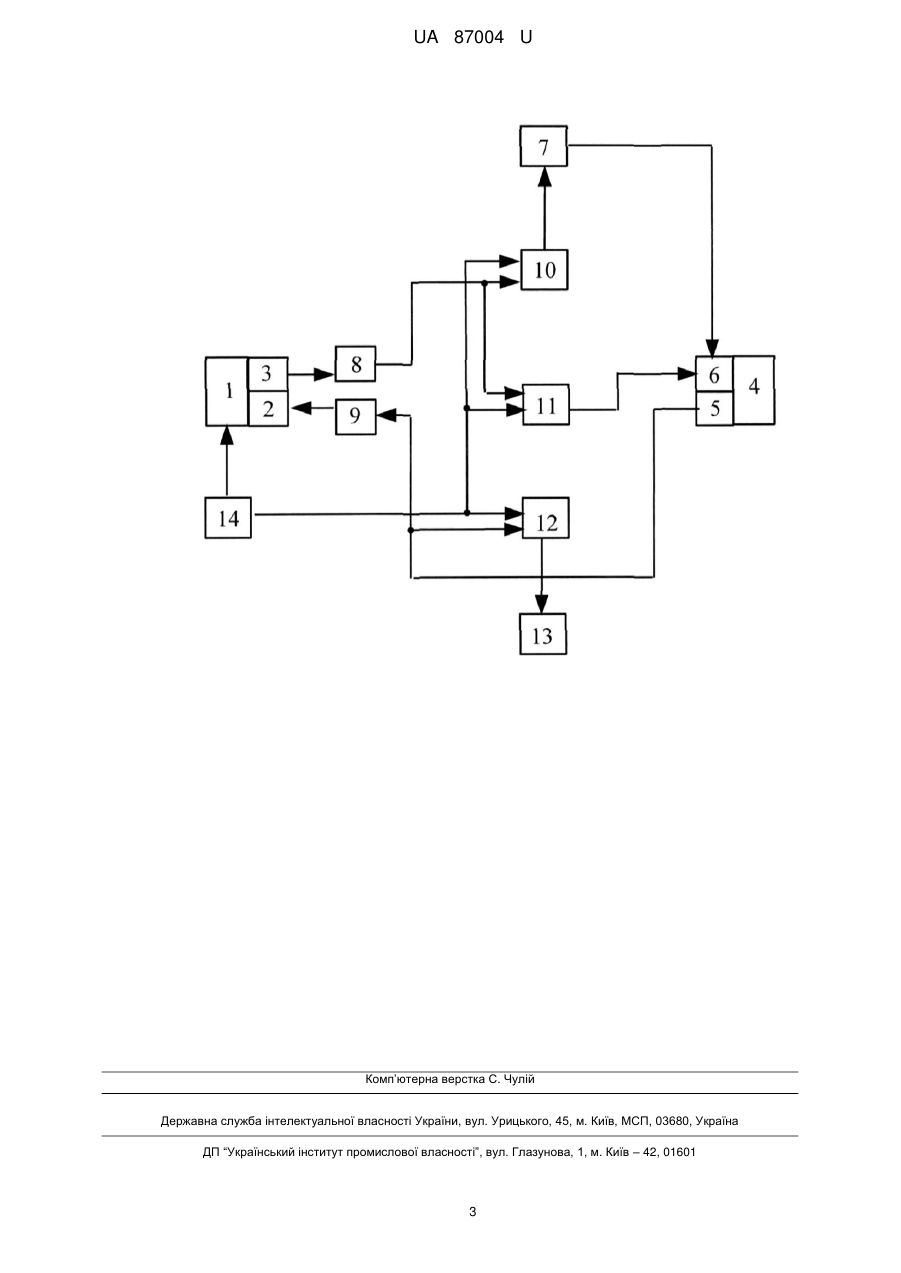

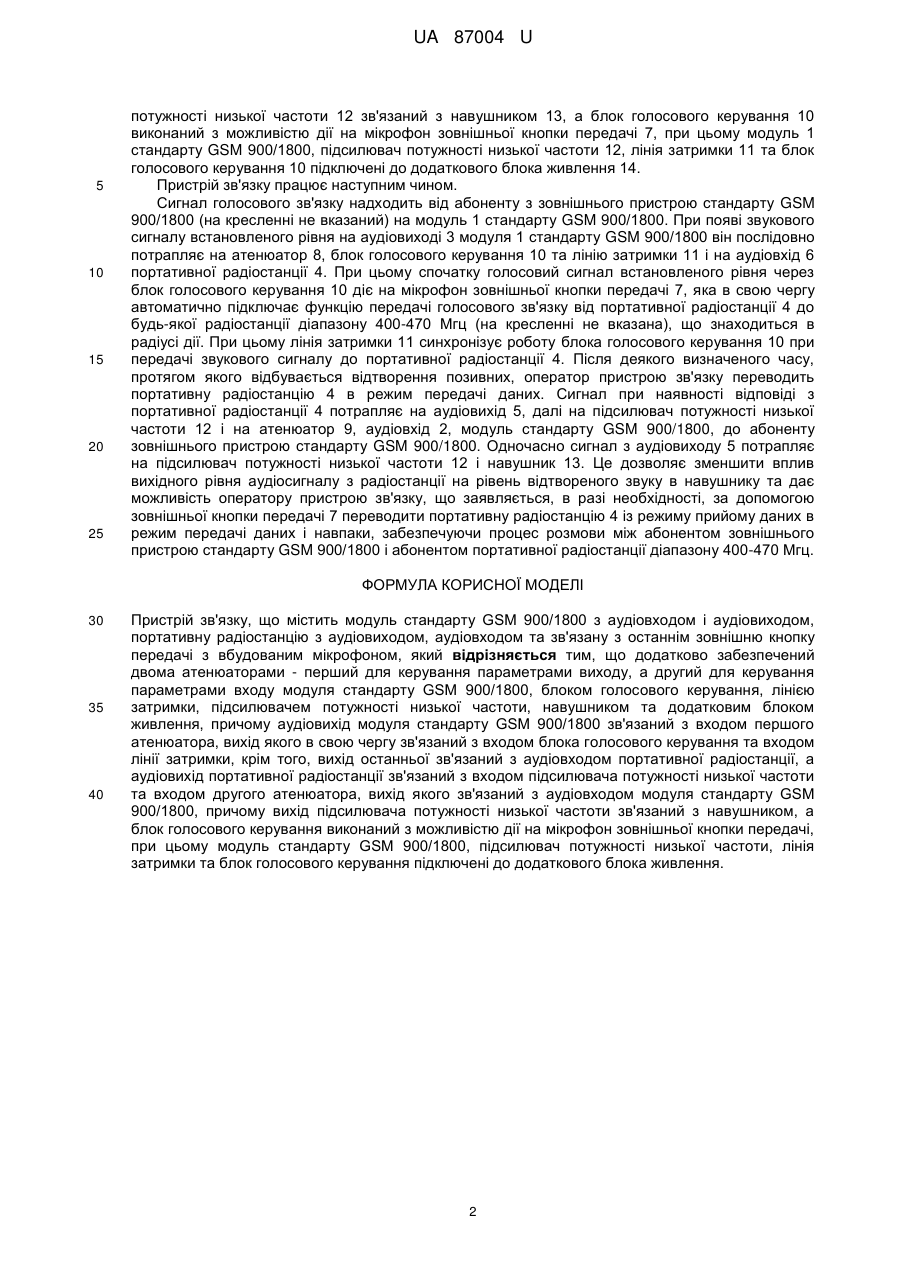

Реферат: Пристрій зв'язку містить модуль стандарту GSM 900/1800 з аудіовходом і аудіовиходом, портативну радіостанцію з аудіовиходом, аудіовходом та зв'язану з останнім зовнішню кнопку передачі з вбудованим мікрофоном. Додатково забезпечений двома атенюаторами - перший для керування параметрами виходу, а другий для керування параметрами входу модуля стандарту GSM 900/1800, блоком голосового керування, лінією затримки, підсилювачем потужності низької частоти, навушником та додатковим блоком живлення. UA 87004 U (54) ПРИСТРІЙ ЗВ'ЯЗКУ UA 87004 U UA 87004 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі радіозв'язку і може використовуватися для забезпечення зв'язку між абонентами мережі стандарту GSM 900/1800 і мережі портативних радіостанцій. Відома абонентська радіостанція стандарту GSM 900/1800 моделі TM-540R, яка поєднує в собі мобільний телефон та радіостанцію діапазону 400-470 МГц з модулем стандарту GSM 900/1800 з аудіовходом і аудіовиходом, портативної радіостанцією з аудіовиходом, аудіовходом, та зв'язаною з останнім зовнішньою кнопкою передачі з вбудованим мікрофоном (див. Очередной телефон-рация в защищенном корпусе teXet TM-540R, http://habrahabr.ru/company/smartgadget/blog/188656/). Однак, портативна радіостанція діапазону 400-470 Мгц має обмежений радіус дії, а даний пристрій в цілому не дозволяє об'єднувати мобільний телефон та радіостанцію в єдину радіомережу для прийому та передачі інформації. У зв'язку з цим відсутня можливість прийому та передачі голосової інформації між абонентом мережі GSM 900/1800 та абонентом мережі портативних радіостанцій діапазону 400-470 Мгц. В основу корисної моделі поставлено задачу досягнення можливості двостороннього обміну голосовою інформацією між абонентом мережі GSM 900/1800 та абонентом мережі портативних радіостанцій діапазону 400-470 Мгц з збереженням можливості зовнішнього керування пристроєм зв'язку. Поставлена задача вирішується за рахунок того, що пристрій зв'язку, який містить модуль стандарту GSM 900/1800 з аудіовходом і аудіовиходом, портативну радіостанцію з аудіовиходом, аудіовходом та зв'язану з останнім зовнішню кнопку передачі з вбудованим мікрофоном, згідно з корисною моделлю, додатково забезпечений двома атенюаторами перший для керування параметрами виходу, а другий для керування параметрами входу модуля стандарту GSM 900/1800, блоком голосового керування, лінією затримки, підсилювачем потужності низької частоти, навушником та додатковим блоком живлення, причому аудіовихід модуля стандарту GSM 900/1800 зв'язаний з входом першого атенюатора, вихід якого в свою чергу зв'язаний з входом блока голосового керування та входом лінії затримки, крім того, вихід останньої зв'язаний з аудіовходом портативної радіостанції, а аудіовихід портативної радіостанції зв'язаний з входом підсилювача потужності низької частоти та входом другого атенюатора, вихід якого зв'язаний з аудіовходом модуля стандарту GSM 900/1800, причому вихід підсилювача потужності низької частоти зв'язаний з навушником, а блок голосового керування виконаний з можливістю дії на мікрофон зовнішньої кнопки передачі, при цьому модуль стандарту GSM 900/1800, підсилювач потужності низької частоти, лінія затримки та блок голосового керування підключені до додаткового блока живлення. Використання пристрою зв'язку, що пропонується, дозволяє досягти наступний технічний результат: - досягається можливість двостороннього обміну голосовою інформацією між мережею GSM 900/1800 та мережею портативних радіостанцій діапазону 400-470 Мгц; - забезпечується можливість зовнішнього керування пристроєм зв'язку зовнішньою кнопкою передачі з вбудованим мікрофоном та прийомом інформації на навушник; - забезпечується низький вплив вихідного рівня аудіосигналу з радіостанції на рівень відтвореного звуку в навушнику. Крім того: - з'являється можливість проведення достатньо якісного сеансу зв'язку між абонентом з зовнішнього передавального пристрою стандарту GSM 900/1800 та абонентом портативної радіостанції діапазону 400-470 Мгц, який знаходиться на території, що не забезпечується зв'язком стандарту GSM 900/1800. На кресленні приведена блок-схема пристрою зв'язку, що пропонується. Пристрій зв'язку має в своєму складі модуль 1 стандарту GSM 900/1800 з аудіовходом 2 і аудіовиходом 3, портативну радіостанцію 4 з аудіовиходом 5, аудіовходом 6, та зв'язаною з останнім зовнішньою кнопкою передачі 7 з вбудованим мікрофоном. Пристрій забезпечений двома атенюаторами 8 і 9, перший для керування параметрами роботи виходу, а другий для керування параметрами роботи входу модуля стандарту GSM 900/1800, блокомголосового керування 10, лінією затримки 11, підсилювачем потужності низької частоти 12, навушником 13 та додатковим блоком живлення 14. Аудіовихід 3 модуля 1 стандарту GSM 900/1800 зв'язаний з входом першого атенюатора 8, вихід якого в свою чергу зв'язаний з входом блока голосового керування 10 та входом лінії затримки 11, крім того, вихід останньої зв'язаний з аудіовходом 6 портативної радіостанції 4, а аудіовихід 5 портативної радіостанції 4 зв'язаний з входом підсилювача потужності низької частоти 12 та входом другого атенюатора 9, вихід якого зв'язаний з аудіовходом 2 модуля 1 стандарту GSM 900/1800, причому вихід підсилювача 1 UA 87004 U 5 10 15 20 25 потужності низької частоти 12 зв'язаний з навушником 13, а блок голосового керування 10 виконаний з можливістю дії на мікрофон зовнішньої кнопки передачі 7, при цьому модуль 1 стандарту GSM 900/1800, підсилювач потужності низької частоти 12, лінія затримки 11 та блок голосового керування 10 підключені до додаткового блока живлення 14. Пристрій зв'язку працює наступним чином. Сигнал голосового зв'язку надходить від абоненту з зовнішнього пристрою стандарту GSM 900/1800 (на кресленні не вказаний) на модуль 1 стандарту GSM 900/1800. При появі звукового сигналу встановленого рівня на аудіовиході 3 модуля 1 стандарту GSM 900/1800 він послідовно потрапляє на атенюатор 8, блок голосового керування 10 та лінію затримки 11 і на аудіовхід 6 портативної радіостанції 4. При цьому спочатку голосовий сигнал встановленого рівня через блок голосового керування 10 діє на мікрофон зовнішньої кнопки передачі 7, яка в свою чергу автоматично підключає функцію передачі голосового зв'язку від портативної радіостанції 4 до будь-якої радіостанції діапазону 400-470 Мгц (на кресленні не вказана), що знаходиться в радіусі дії. При цьому лінія затримки 11 синхронізує роботу блока голосового керування 10 при передачі звукового сигналу до портативної радіостанції 4. Після деякого визначеного часу, протягом якого відбувається відтворення позивних, оператор пристрою зв'язку переводить портативну радіостанцію 4 в режим передачі даних. Сигнал при наявності відповіді з портативної радіостанції 4 потрапляє на аудіовихід 5, далі на підсилювач потужності низької частоти 12 і на атенюатор 9, аудіовхід 2, модуль стандарту GSM 900/1800, до абоненту зовнішнього пристрою стандарту GSM 900/1800. Одночасно сигнал з аудіовиходу 5 потрапляє на підсилювач потужності низької частоти 12 і навушник 13. Це дозволяє зменшити вплив вихідного рівня аудіосигналу з радіостанції на рівень відтвореного звуку в навушнику та дає можливість оператору пристрою зв'язку, що заявляється, в разі необхідності, за допомогою зовнішньої кнопки передачі 7 переводити портативну радіостанцію 4 із режиму прийому даних в режим передачі даних і навпаки, забезпечуючи процес розмови між абонентом зовнішнього пристрою стандарту GSM 900/1800 і абонентом портативної радіостанції діапазону 400-470 Мгц. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Пристрій зв'язку, що містить модуль стандарту GSM 900/1800 з аудіовходом і аудіовиходом, портативну радіостанцію з аудіовиходом, аудіовходом та зв'язану з останнім зовнішню кнопку передачі з вбудованим мікрофоном, який відрізняється тим, що додатково забезпечений двома атенюаторами - перший для керування параметрами виходу, а другий для керування параметрами входу модуля стандарту GSM 900/1800, блоком голосового керування, лінією затримки, підсилювачем потужності низької частоти, навушником та додатковим блоком живлення, причому аудіовихід модуля стандарту GSM 900/1800 зв'язаний з входом першого атенюатора, вихід якого в свою чергу зв'язаний з входом блока голосового керування та входом лінії затримки, крім того, вихід останньої зв'язаний з аудіовходом портативної радіостанції, а аудіовихід портативної радіостанції зв'язаний з входом підсилювача потужності низької частоти та входом другого атенюатора, вихід якого зв'язаний з аудіовходом модуля стандарту GSM 900/1800, причому вихід підсилювача потужності низької частоти зв'язаний з навушником, а блок голосового керування виконаний з можливістю дії на мікрофон зовнішньої кнопки передачі, при цьому модуль стандарту GSM 900/1800, підсилювач потужності низької частоти, лінія затримки та блок голосового керування підключені до додаткового блока живлення. 2 UA 87004 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
