Меч для посадки лісових культур т-1

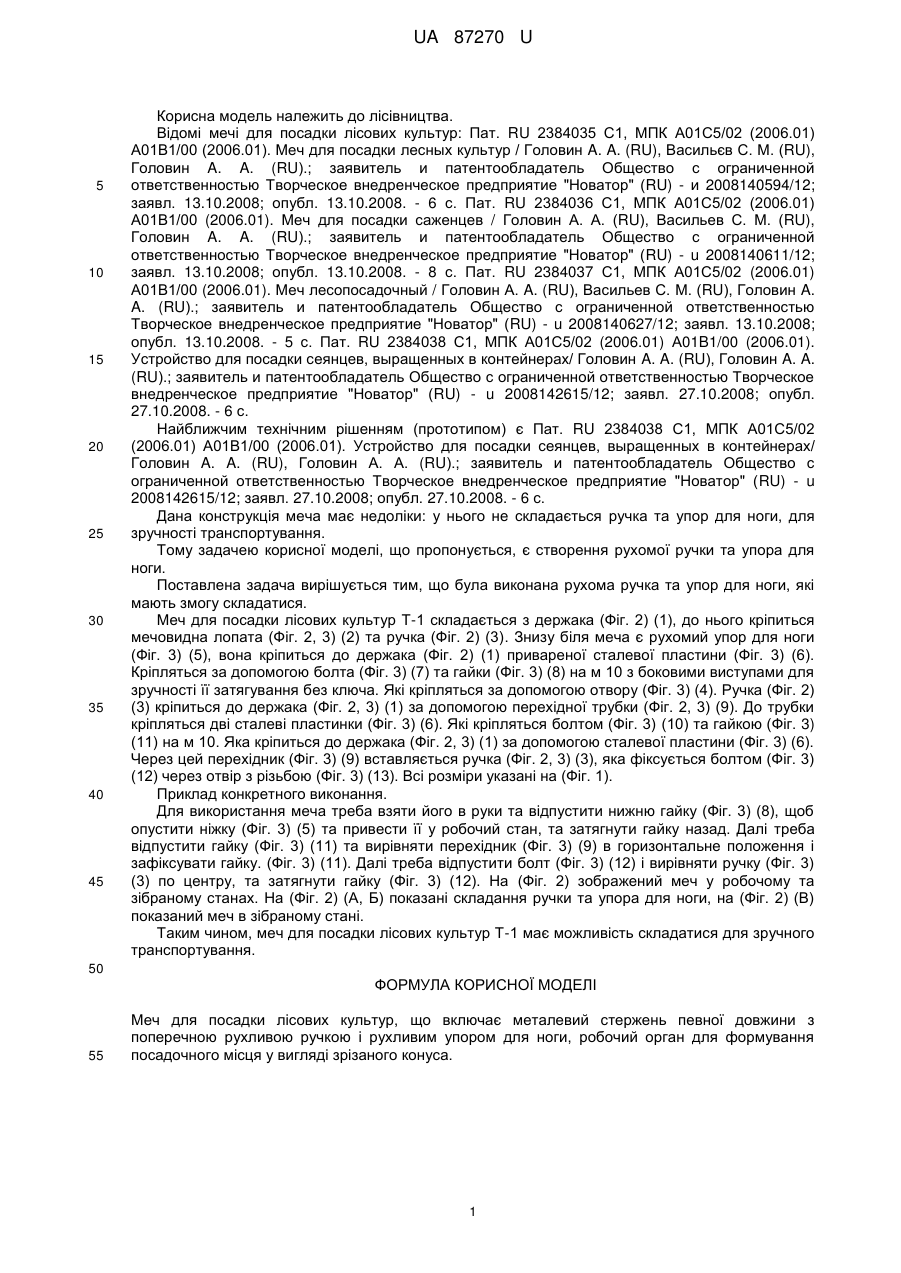

Реферат: UA 87270 U UA 87270 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до лісівництва. Відомі мечі для посадки лісових культур: Пат. RU 2384035 С1, МПК А01С5/02 (2006.01) А01В1/00 (2006.01). Меч для посадки лесных культур / Головин A. A. (RU), Васильєв С. М. (RU), Головин A. A. (RU).; заявитель и патентообладатель Общество с ограниченной ответственностью Творческое внедренческое предприятие "Новатор" (RU) - и 2008140594/12; заявл. 13.10.2008; опубл. 13.10.2008. - 6 с. Пат. RU 2384036 С1, МПК А01С5/02 (2006.01) А01В1/00 (2006.01). Меч для посадки саженцев / Головин А. А. (RU), Васильев С. М. (RU), Головин A. A. (RU).; заявитель и патентообладатель Общество с ограниченной ответственностью Творческое внедренческое предприятие "Новатор" (RU) - u 2008140611/12; заявл. 13.10.2008; опубл. 13.10.2008. - 8 с. Пат. RU 2384037 С1, МПК А01С5/02 (2006.01) А01В1/00 (2006.01). Меч лесопосадочный / Головин А. A. (RU), Васильев С. М. (RU), Головин A. A. (RU).; заявитель и патентообладатель Общество с ограниченной ответственностью Творческое внедренческое предприятие "Новатор" (RU) - u 2008140627/12; заявл. 13.10.2008; опубл. 13.10.2008. - 5 с. Пат. RU 2384038 С1, МПК А01С5/02 (2006.01) А01B1/00 (2006.01). Устройство для посадки сеянцев, выращенных в контейнерах/ Головин A. A. (RU), Головин A. A. (RU).; заявитель и патентообладатель Общество с ограниченной ответственностью Творческое внедренческое предприятие "Новатор" (RU) - u 2008142615/12; заявл. 27.10.2008; опубл. 27.10.2008. - 6 с. Найближчим технічним рішенням (прототипом) є Пат. RU 2384038 С1, МПК А01С5/02 (2006.01) А01В1/00 (2006.01). Устройство для посадки сеянцев, выращенных в контейнерах/ Головин A. A. (RU), Головин А. А. (RU).; заявитель и патентообладатель Общество с ограниченной ответственностью Творческое внедренческое предприятие "Новатор" (RU) - u 2008142615/12; заявл. 27.10.2008; опубл. 27.10.2008. - 6 с. Дана конструкція меча має недоліки: у нього не складається ручка та упор для ноги, для зручності транспортування. Тому задачею корисної моделі, що пропонується, є створення рухомої ручки та упора для ноги. Поставлена задача вирішується тим, що була виконана рухома ручка та упор для ноги, які мають змогу складатися. Меч для посадки лісових культур Т-1 складається з держака (Фіг. 2) (1), до нього кріпиться мечовидна лопата (Фіг. 2, 3) (2) та ручка (Фіг. 2) (3). Знизу біля меча є рухомий упор для ноги (Фіг. 3) (5), вона кріпиться до держака (Фіг. 2) (1) привареної сталевої пластини (Фіг. 3) (6). Кріпляться за допомогою болта (Фіг. 3) (7) та гайки (Фіг. 3) (8) на м 10 з боковими виступами для зручності її затягування без ключа. Які кріпляться за допомогою отвору (Фіг. 3) (4). Ручка (Фіг. 2) (3) кріпиться до держака (Фіг. 2, 3) (1) за допомогою перехідної трубки (Фіг. 2, 3) (9). До трубки кріпляться дві сталеві пластинки (Фіг. 3) (6). Які кріпляться болтом (Фіг. 3) (10) та гайкою (Фіг. 3) (11) на м 10. Яка кріпиться до держака (Фіг. 2, 3) (1) за допомогою сталевої пластини (Фіг. 3) (6). Через цей перехідник (Фіг. 3) (9) вставляється ручка (Фіг. 2, 3) (3), яка фіксується болтом (Фіг. 3) (12) через отвір з різьбою (Фіг. 3) (13). Всі розміри указані на (Фіг. 1). Приклад конкретного виконання. Для використання меча треба взяти його в руки та відпустити нижню гайку (Фіг. 3) (8), щоб опустити ніжку (Фіг. 3) (5) та привести її у робочий стан, та затягнути гайку назад. Далі треба відпустити гайку (Фіг. 3) (11) та вирівняти перехідник (Фіг. 3) (9) в горизонтальне положення і зафіксувати гайку. (Фіг. 3) (11). Далі треба відпустити болт (Фіг. 3) (12) і вирівняти ручку (Фіг. 3) (3) по центру, та затягнути гайку (Фіг. 3) (12). На (Фіг. 2) зображений меч у робочому та зібраному станах. На (Фіг. 2) (А, Б) показані складання ручки та упора для ноги, на (Фіг. 2) (В) показаний меч в зібраному стані. Таким чином, меч для посадки лісових культур Т-1 має можливість складатися для зручного транспортування. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Меч для посадки лісових культур, що включає металевий стержень певної довжини з поперечною рухливою ручкою і рухливим упором для ноги, робочий орган для формування посадочного місця у вигляді зрізаного конуса. 1 UA 87270 U 2 UA 87270 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
