Столовий предмет

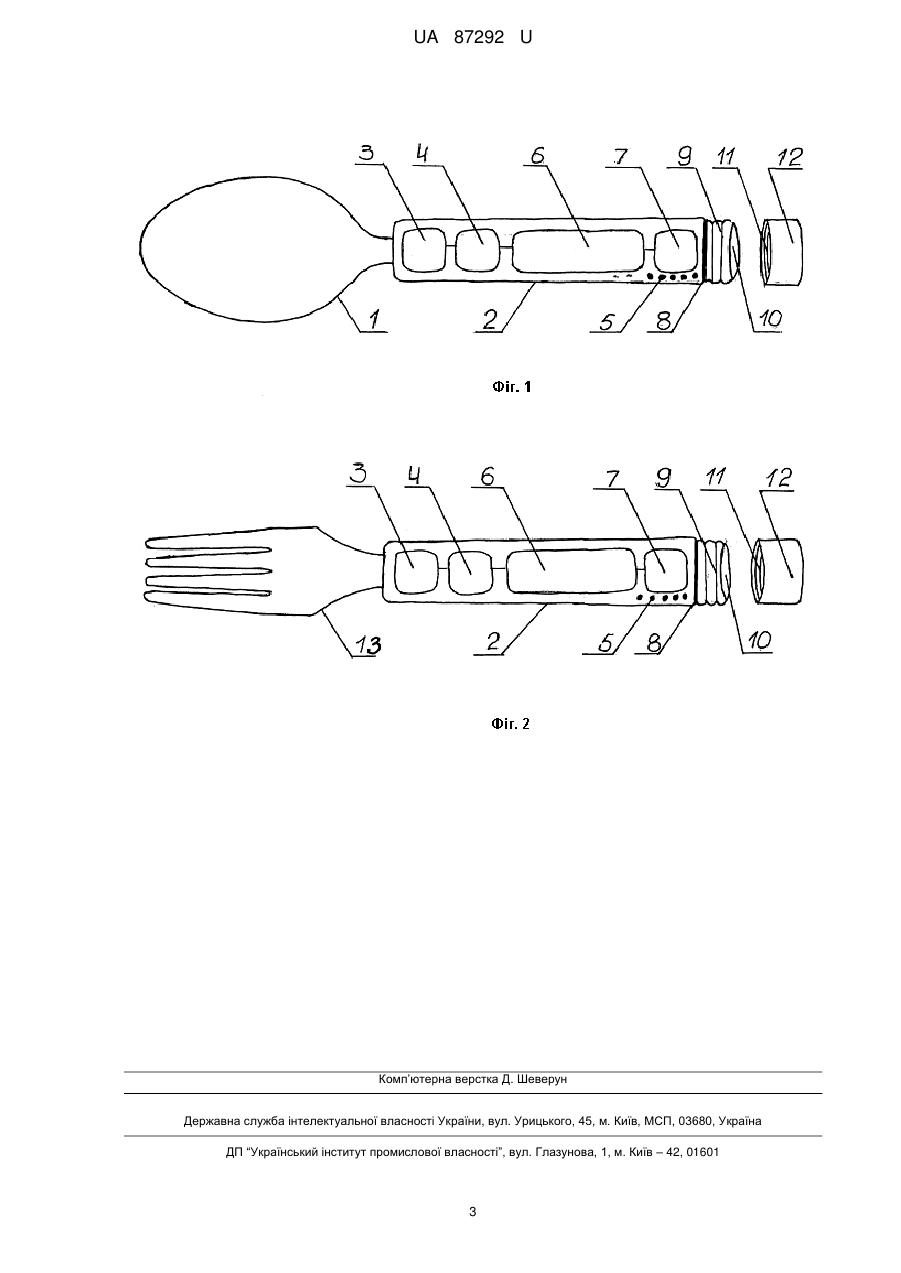

Реферат: UA 87292 U UA 87292 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до столового приладдя, зокрема ложок та виделок. Дане приладдя пропонується використовувати під час їжі людям будь-якого віку, для правильного і збалансованого харчування. При користуванні звичайним столовим предметом - ложка, виделка - не регулюються час прийому їжі, час вживання їжі, кількість їжі. Відомим аналогом є виготовлені з різних матеріалів столова ложка і виделка, які складаються з ручки, приєднаної до черпака або зубців (http://uk.wikipedia.org/wiki/%D0 %9B%D0%BE%D0%B6%D0%BA%D0%B0). В основу корисної моделі поставлена задача розробити такий столовий предмет - ложку або виделку, який при використанні допоможе людині за допомогою вібросигналу визначати кількість вживаної їжі і час вживання, а за допомогою екрана вибрати продукт харчування та його калорійність, і як наслідок, правильно і збалансовано харчуватись. Поставлена задача вирішується тим, що столовий предмет - ложка або виделка складається з прикріпленої до них ручки, згідно з корисною моделлю, ручка містить порожнистий корпус, по всій довжині якого розташовані послідовно з'єднані елементи керування: зумер, мікроконтролер, елемент живлення, клавіші клавіатури, рідкокристалічний екран, та на кінці якого виконано поверхневу різьбу. Суть корисної моделі пояснюється кресленням, де на фіг. 1 представлено ложку (вигляд зверху), в розрізі ручки схематично показано зазначений пристрій; на фіг. 2 представлено столову виделку (вигляд зверху), в розрізі ручки схематично показано зазначений пристрій. Ложка складається з черпака 1 і прикріпленої до нього ручки 2, що містить порожнистий корпус, який може бути виконаний із будь-якого матеріалу, що дозволено використовувати в харчовій промисловості. В порожнині корпуса вставлено послідовно з'єднані елементи, показані у вигляді блок-схеми. Зумер 3, мікроконтролер 4, клавіші клавіатури 5 і рідкокристалічний екран 6 - розташовані на поверхні ручки 2. Елемент живлення 7 встановлений в порожнину корпуса. Для заміни елемента живлення 7 передбачено отвір 10, на кінці ручки 2 виконано поверхневу різьбу 9. Пристрій містить також кришку 11, на одному її кінці закритий, овальний кінець на другому кінці заглиблення з внутрішньою різьбою 12. Закриття здійснюється шляхом закручування кришки 11 на поверхневу різьбу 9. Засіб герметизації 8 виготовлений з будь-якого еластичного матеріалу, наприклад: харчова гума. Виделка складається з декількох загострених зубців 13 і прикріпленої до нього ручки 2, що містить порожнистий корпус, який може бути виконаний із будь-якого матеріалу, що дозволено використовувати в харчовій промисловості. В порожнині корпуса вставлено послідовно з'єднані елементи, показані у вигляді блок-схеми. Зумер 3, мікроконтролер 4, клавіші клавіатури 5 і рідкокристалічний екран 6 розташовані на поверхні ручки 2. Елемент живлення 7 встановлений в порожнину корпуса. Для заміни елемента живлення 7, що відпрацював свій ресурс, передбачено отвір 10, на кінці ручки 2 виконано поверхневу різьбу 9, пристрій містить також кришку 11, на одному її кінці - закритий овальний кінець, на другому кінці заглиблення з внутрішньою різьбою 12. Закриття здійснюється шляхом закручування кришки її на поверхневу різьбу 9. Засіб герметизації 7 виготовлений з будь-якого еластичного матеріалу, наприклад: харчова гума. Робота пристрою здійснюється наступним чином. На поверхні ручки 2 розташовані клавіші клавіатури 5, показані символами на кожній клавіші: "Вкл./Викл.", «  » «  », "Вибір", "Вийти". (у відповідному порядку). Перед вживанням їжі, натиснувши на клавішу "Вкл./Викл.", ми вмикаємо пристрій, на екрані з'являються зображення двох розділів у вигляді таблиць: - "Параметри людини" - "Продукти харчування" Клавішами « », «» вибираємо розділ "Параметри людини", натискаємо клавішу "Вибір", після чого на екрані 6 з'являється таблиця, в якій зображено: вік, стать, вид життєдіяльності, при яких вказуватиметься добова норма кілокалорій. Вибравши потрібні параметри, натискаємо клавішу "Вибір". Для того, щоб вийти із розділу "Параметри людини", потрібно натиснути клавішу "Вийти". Після цього на екрані 6 з'явиться головне меню. Потім нам потрібно зайти у розділ "Продукти харчування", за допомогою клавіш, на яких позначені стрілки та клавіші "Вибір", в якому зображена таблиця з назвами різних продуктів і їхньою енергетичною цінністю в 100г продукту. Вибравши потрібні продукти за допомогою клавіш з зображенням стрілок і клавіші "Вибір", автоматично вмикається зумер 3, який визначає проміжок часу між ковтаннями їжі, що допомагатиме ретельно пережовувати. Після цієї операції ми виходимо із розділу "Продукти харчування" за допомогою клавіші "Вийти". Підчас вживання їжі ложка або виделка знаходиться в руках людини короткий вібросигнал зумера 3 відчувається в руці людини означатиме те, що треба перестати жувати і ковтнути пережовану їжу, потім набрати їжу в ложку і повторити операцію. Останній довгий сигнал зумера 3 означатиме, що треба припинити 1 UA 87292 U 5 10 вживання їжі. Робота пристрою забезпечується мікропроцесором 4 наступним чином: обробку вище наведених дій забезпечує заряд мікропроцесора 4. Перед вживанням їжі ми вмикаємо пристрій шляхом натискання клавіші "Вкл./Викл.". Для входження в головне меню натискаємо клавішу "Вибір". Після цього на екрані з'явилося 2 розділи у вигляді таблиць. Форма та зміст таблиць може бути змінена. - Параметри людини: вік, стать, інтенсивність праці. - Продукти харчування з описом енергетичної цінності:білки, жири, вуглеводи, кілокалорії в 100 грамах продукту. Спочатку клавішами з зображенням стрілок  вибираємо розділ "Параметри людини", натискаємо клавішу "Вибір" після чого відкривається таблиця в якій зображено вік, стать, інтенсивність праці, при яких вказуватиметься добова норма кілокалорій. Приклад 1. Вік від 25 р. до 51 р. при сидячій роботі від 25 р. до 51 р. при середньо рухливій роботі від 25р. до 51 р. при тяжкій фізичній роботі 15 Чоловік 2500 Ккал 2700 Ккал 3600 Ккал Жінка 2000 Ккал 2400 Ккал 3000 Ккал Вибравши потрібні параметри, за допомогою клавіш з зображенням стрілок і клавіші "Вибір", ми виходимо із розділу "Параметри людини" за допомогою клавіші "Вийти". Потім ми входимо, натиснувши клавішу "Вибір", у розділ "Продукти харчування", в якому зображена таблиця з назвами різних продуктів і їхньою енергетичною цінністю в 100 г продукту. Приклад 2 20 Фрукти Продукт Груша Кавун 25 30 Білки Жири 1,8 0,7 Вуглеводи 0 0,2 66 7,9 Ккал 262 38 Вибравши потрібні продукти за допомогою клавіш з зображенням стрілок і клавіші "Вибір", автоматично вмикається зумер, який визначає проміжок часу між ковтаннями їжі, що допомагатиме ретельно пережовувати. Після цієї операції ми виходимо із розділу "Продукти харчування" за допомогою клавіші "Вийти". Сучасний ритм життя не дає людині можливості правильно, збалансовано харчуватись, і як наслідок багато людей страждають від зайвої ваги, що спричиняє зменшення працездатності, від захворювань кишково-шлункового тракту, від серцево-судинних хвороб, тощо. Користування даним пристроєм допоможе людині правильно харчуватись, оскільки ми маємо змогу скласти особистий раціон харчування з урахуванням власних фізичних потреб, що допоможе позбутися зайвої ваги та зменшити ризик захворювань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Столовий предмет, ложка або виделка, що складається з прикріпленої до них ручки, який відрізняється тим, що ручка має порожнистий корпус, по всій довжині якого розташовані послідовно з'єднані елементи керування: зумер, мікроконтролер, елемент живлення, клавіші клавіатури, рідкокристалічний екран, та на кінці якої виконано поверхневу різьбу. 2 UA 87292 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
