Спосіб агломерації залізорудних матеріалів
Номер патенту: 87321
Опубліковано: 10.02.2014
Автори: Лупанов Дмитро Вікторович, Русанов Ігор Фаустович, Петрушов Станіслав Миколайович, Русанова Наталія Вікторівна
Формула / Реферат

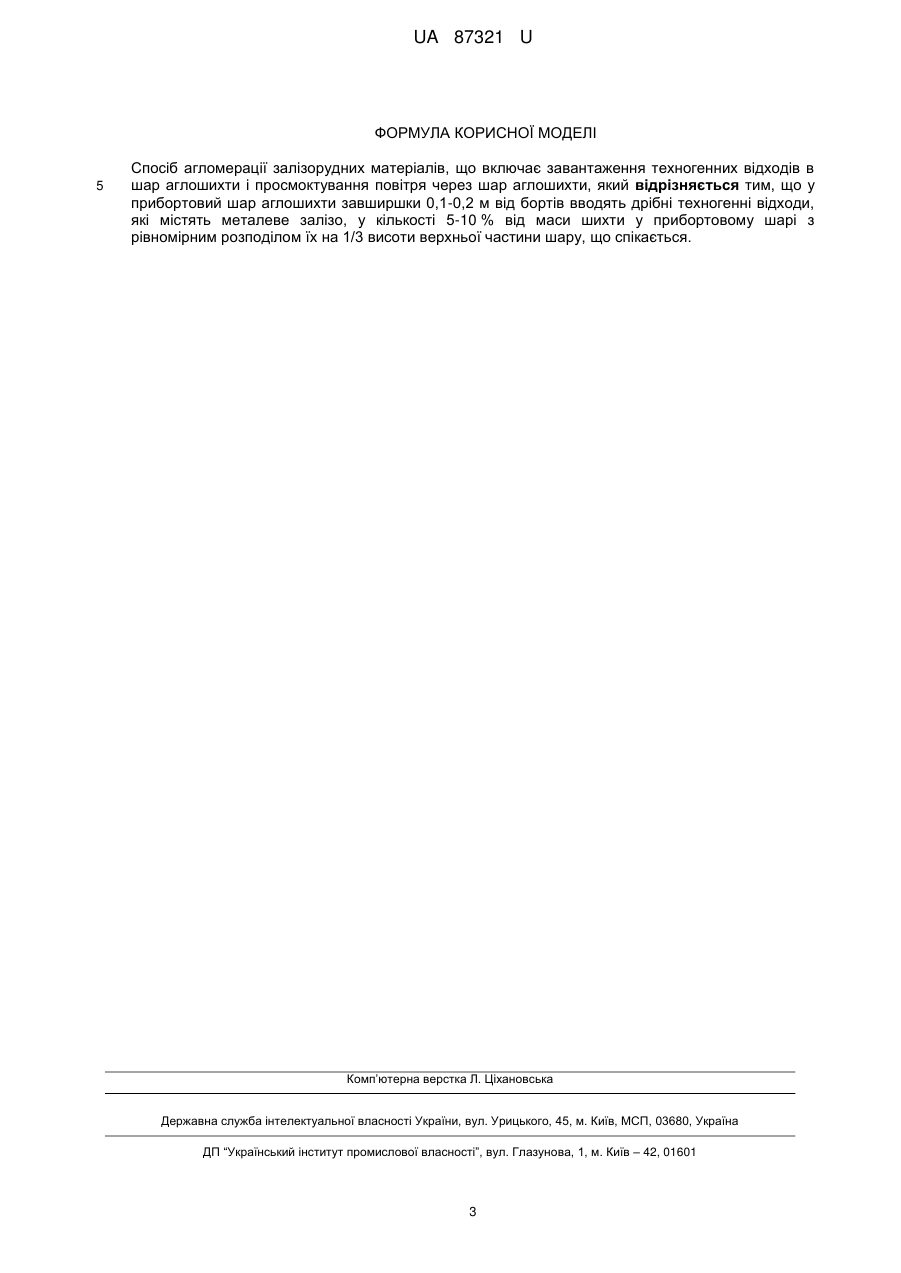

Спосіб агломерації залізорудних матеріалів, що включає завантаження техногенних відходів в шар аглошихти і просмоктування повітря через шар аглошихти, який відрізняється тим, що у прибортовий шар аглошихти завширшки 0,1-0,2 м від бортів вводять дрібні техногенні відходи, які містять металеве залізо, у кількості 5-10 % від маси шихти у прибортовому шарі з рівномірним розподілом їх на 1/3 висоти верхньої частини шару, що спікається.
Текст

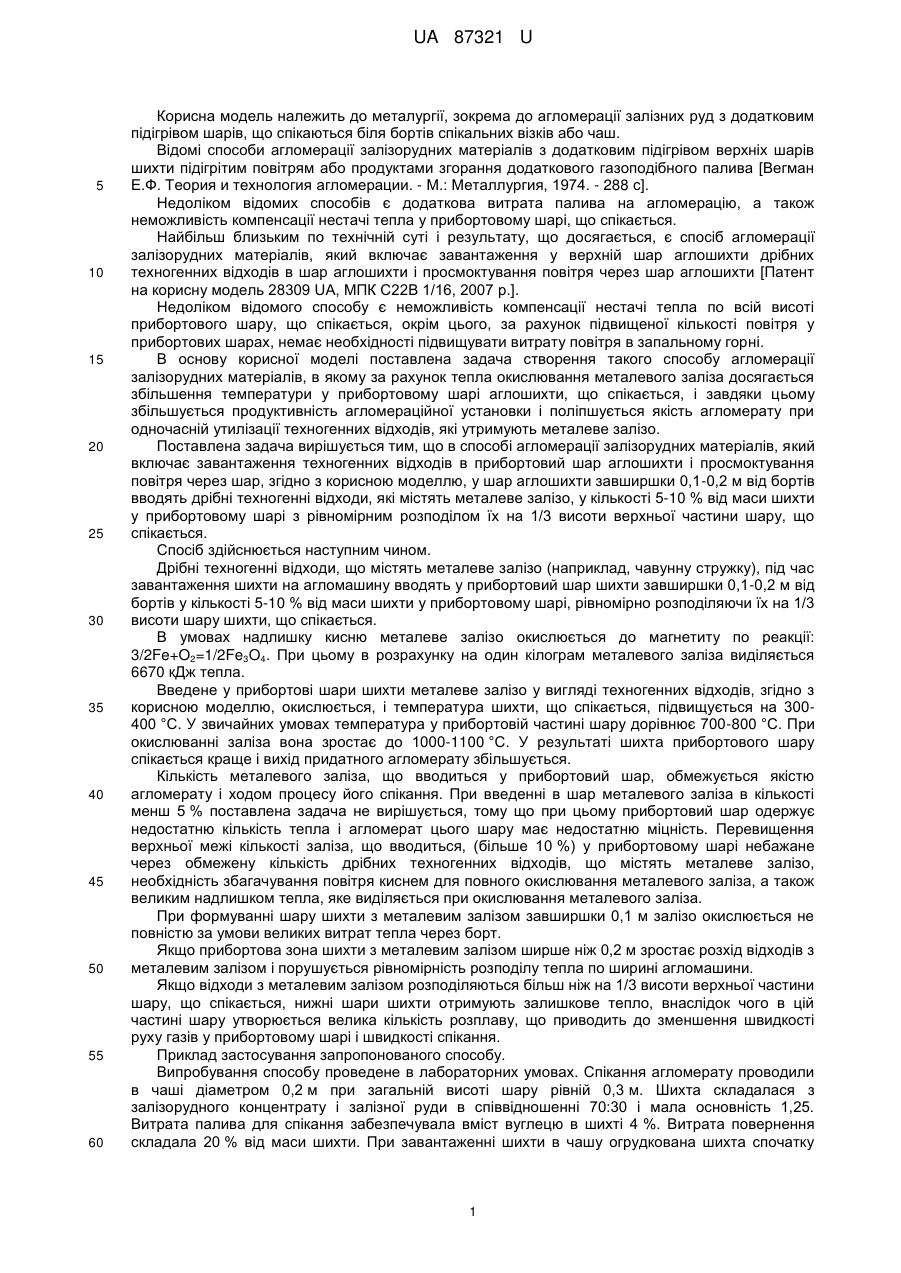

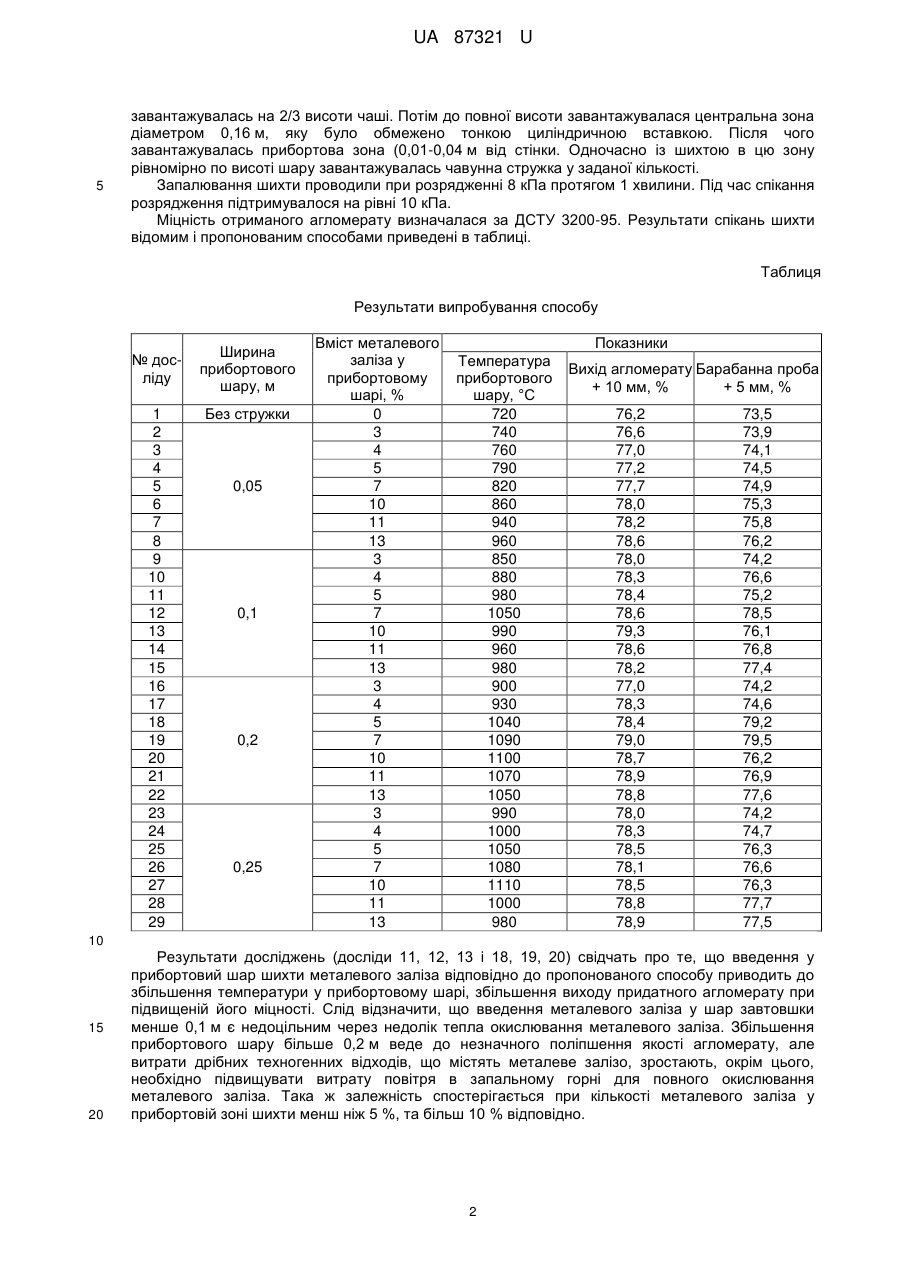

Реферат: Спосіб агломерації залізорудних матеріалів включає завантаження техногенних відходів в шар аглошихти і просмоктування повітря через шар аглошихти. При цьому у прибортовий шар аглошихти вводять дрібні техногенні відходи, які містять металеве залізо, з рівномірним розподілом їх на 1/3 висоти верхньої частини шару, що спікається. UA 87321 U (54) СПОСІБ АГЛОМЕРАЦІЇ ЗАЛІЗОРУДНИХ МАТЕРІАЛІВ UA 87321 U UA 87321 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до металургії, зокрема до агломерації залізних руд з додатковим підігрівом шарів, що спікаються біля бортів спікальних візків або чаш. Відомі способи агломерації залізорудних матеріалів з додатковим підігрівом верхніх шарів шихти підігрітим повітрям або продуктами згорання додаткового газоподібного палива [Вегман Е.Ф. Теория и технология агломерации. - М.: Металлургия, 1974. - 288 с]. Недоліком відомих способів є додаткова витрата палива на агломерацію, а також неможливість компенсації нестачі тепла у прибортовому шарі, що спікається. Найбільш близьким по технічній суті і результату, що досягається, є спосіб агломерації залізорудних матеріалів, який включає завантаження у верхній шар аглошихти дрібних техногенних відходів в шар аглошихти і просмоктування повітря через шар аглошихти [Патент на корисну модель 28309 UA, МПК С22В 1/16, 2007 p.]. Недоліком відомого способу є неможливість компенсації нестачі тепла по всій висоті прибортового шару, що спікається, окрім цього, за рахунок підвищеної кількості повітря у прибортових шарах, немає необхідності підвищувати витрату повітря в запальному горні. В основу корисної моделі поставлена задача створення такого способу агломерації залізорудних матеріалів, в якому за рахунок тепла окислювання металевого заліза досягається збільшення температури у прибортовому шарі аглошихти, що спікається, і завдяки цьому збільшується продуктивність агломераційної установки і поліпшується якість агломерату при одночасній утилізації техногенних відходів, які утримують металеве залізо. Поставлена задача вирішується тим, що в способі агломерації залізорудних матеріалів, який включає завантаження техногенних відходів в прибортовий шар аглошихти і просмоктування повітря через шар, згідно з корисною моделлю, у шар аглошихти завширшки 0,1-0,2 м від бортів вводять дрібні техногенні відходи, які містять металеве залізо, у кількості 5-10 % від маси шихти у прибортовому шарі з рівномірним розподілом їх на 1/3 висоти верхньої частини шару, що спікається. Спосіб здійснюється наступним чином. Дрібні техногенні відходи, що містять металеве залізо (наприклад, чавунну стружку), під час завантаження шихти на агломашину вводять у прибортовий шар шихти завширшки 0,1-0,2 м від бортів у кількості 5-10 % від маси шихти у прибортовому шарі, рівномірно розподіляючи їх на 1/3 висоти шару шихти, що спікається. В умовах надлишку кисню металеве залізо окислюється до магнетиту по реакції: 3/2Fe+O2=1/2Fe3O4. При цьому в розрахунку на один кілограм металевого заліза виділяється 6670 кДж тепла. Введене у прибортові шари шихти металеве залізо у вигляді техногенних відходів, згідно з корисною моделлю, окислюється, і температура шихти, що спікається, підвищується на 300400 °C. У звичайних умовах температура у прибортовій частині шару дорівнює 700-800 °C. При окислюванні заліза вона зростає до 1000-1100 °C. У результаті шихта прибортового шару спікається краще і вихід придатного агломерату збільшується. Кількість металевого заліза, що вводиться у прибортовий шар, обмежується якістю агломерату і ходом процесу його спікання. При введенні в шар металевого заліза в кількості менш 5 % поставлена задача не вирішується, тому що при цьому прибортовий шар одержує недостатню кількість тепла і агломерат цього шару має недостатню міцність. Перевищення верхньої межі кількості заліза, що вводиться, (більше 10 %) у прибортовому шарі небажане через обмежену кількість дрібних техногенних відходів, що містять металеве залізо, необхідність збагачування повітря киснем для повного окислювання металевого заліза, а також великим надлишком тепла, яке виділяється при окислювання металевого заліза. При формуванні шару шихти з металевим залізом завширшки 0,1 м залізо окислюється не повністю за умови великих витрат тепла через борт. Якщо прибортова зона шихти з металевим залізом ширше ніж 0,2 м зростає розхід відходів з металевим залізом і порушується рівномірність розподілу тепла по ширині агломашини. Якщо відходи з металевим залізом розподіляються більш ніж на 1/3 висоти верхньої частини шару, що спікається, нижні шари шихти отримують залишкове тепло, внаслідок чого в цій частині шару утворюється велика кількість розплаву, що приводить до зменшення швидкості руху газів у прибортовому шарі і швидкості спікання. Приклад застосування запропонованого способу. Випробування способу проведене в лабораторних умовах. Спікання агломерату проводили в чаші діаметром 0,2 м при загальній висоті шару рівній 0,3 м. Шихта складалася з залізорудного концентрату і залізної руди в співвідношенні 70:30 і мала основність 1,25. Витрата палива для спікання забезпечувала вміст вуглецю в шихті 4 %. Витрата повернення складала 20 % від маси шихти. При завантаженні шихти в чашу огрудкована шихта спочатку 1 UA 87321 U 5 завантажувалась на 2/3 висоти чаші. Потім до повної висоти завантажувалася центральна зона діаметром 0,16 м, яку було обмежено тонкою циліндричною вставкою. Після чого завантажувалась прибортова зона (0,01-0,04 м від стінки. Одночасно із шихтою в цю зону рівномірно по висоті шару завантажувалась чавунна стружка у заданої кількості. Запалювання шихти проводили при розрядженні 8 кПа протягом 1 хвилини. Під час спікання розрядження підтримувалося на рівні 10 кПа. Міцність отриманого агломерату визначалася за ДСТУ 3200-95. Результати спікань шихти відомим і пропонованим способами приведені в таблиці. Таблиця Результати випробування способу № досліду 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 Ширина прибортового шару, м Без стружки 0,05 0,1 0,2 0,25 Вміст металевого заліза у прибортовому шарі, % 0 3 4 5 7 10 11 13 3 4 5 7 10 11 13 3 4 5 7 10 11 13 3 4 5 7 10 11 13 Показники Температура прибортового шару, °C 720 740 760 790 820 860 940 960 850 880 980 1050 990 960 980 900 930 1040 1090 1100 1070 1050 990 1000 1050 1080 1110 1000 980 Вихід агломерату Барабанна проба + 10 мм, % + 5 мм, % 76,2 76,6 77,0 77,2 77,7 78,0 78,2 78,6 78,0 78,3 78,4 78,6 79,3 78,6 78,2 77,0 78,3 78,4 79,0 78,7 78,9 78,8 78,0 78,3 78,5 78,1 78,5 78,8 78,9 73,5 73,9 74,1 74,5 74,9 75,3 75,8 76,2 74,2 76,6 75,2 78,5 76,1 76,8 77,4 74,2 74,6 79,2 79,5 76,2 76,9 77,6 74,2 74,7 76,3 76,6 76,3 77,7 77,5 10 15 20 Результати досліджень (досліди 11, 12, 13 і 18, 19, 20) свідчать про те, що введення у прибортовий шар шихти металевого заліза відповідно до пропонованого способу приводить до збільшення температури у прибортовому шарі, збільшення виходу придатного агломерату при підвищеній його міцності. Слід відзначити, що введення металевого заліза у шар завтовшки менше 0,1 м є недоцільним через недолік тепла окислювання металевого заліза. Збільшення прибортового шару більше 0,2 м веде до незначного поліпшення якості агломерату, але витрати дрібних техногенних відходів, що містять металеве залізо, зростають, окрім цього, необхідно підвищувати витрату повітря в запальному горні для повного окислювання металевого заліза. Така ж залежність спостерігається при кількості металевого заліза у прибортовій зоні шихти менш ніж 5 %, та більш 10 % відповідно. 2 UA 87321 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб агломерації залізорудних матеріалів, що включає завантаження техногенних відходів в шар аглошихти і просмоктування повітря через шар аглошихти, який відрізняється тим, що у прибортовий шар аглошихти завширшки 0,1-0,2 м від бортів вводять дрібні техногенні відходи, які містять металеве залізо, у кількості 5-10 % від маси шихти у прибортовому шарі з рівномірним розподілом їх на 1/3 висоти верхньої частини шару, що спікається. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Автори англійськоюPetrushov Stanislav Mykolaiovych, Rusanov Ihor Faustovych, Lupanov Dmytro Viktorovych
Автори російськоюПетрушов Станислав Николаевич, Русанов Игорь Фаустович, Лупанов Дмитрий Викторович
МПК / Мітки
МПК: C22B 1/16
Мітки: матеріалів, спосіб, залізорудних, агломерації
