Пристрій для обпресування з’єднання труби та іншого елемента

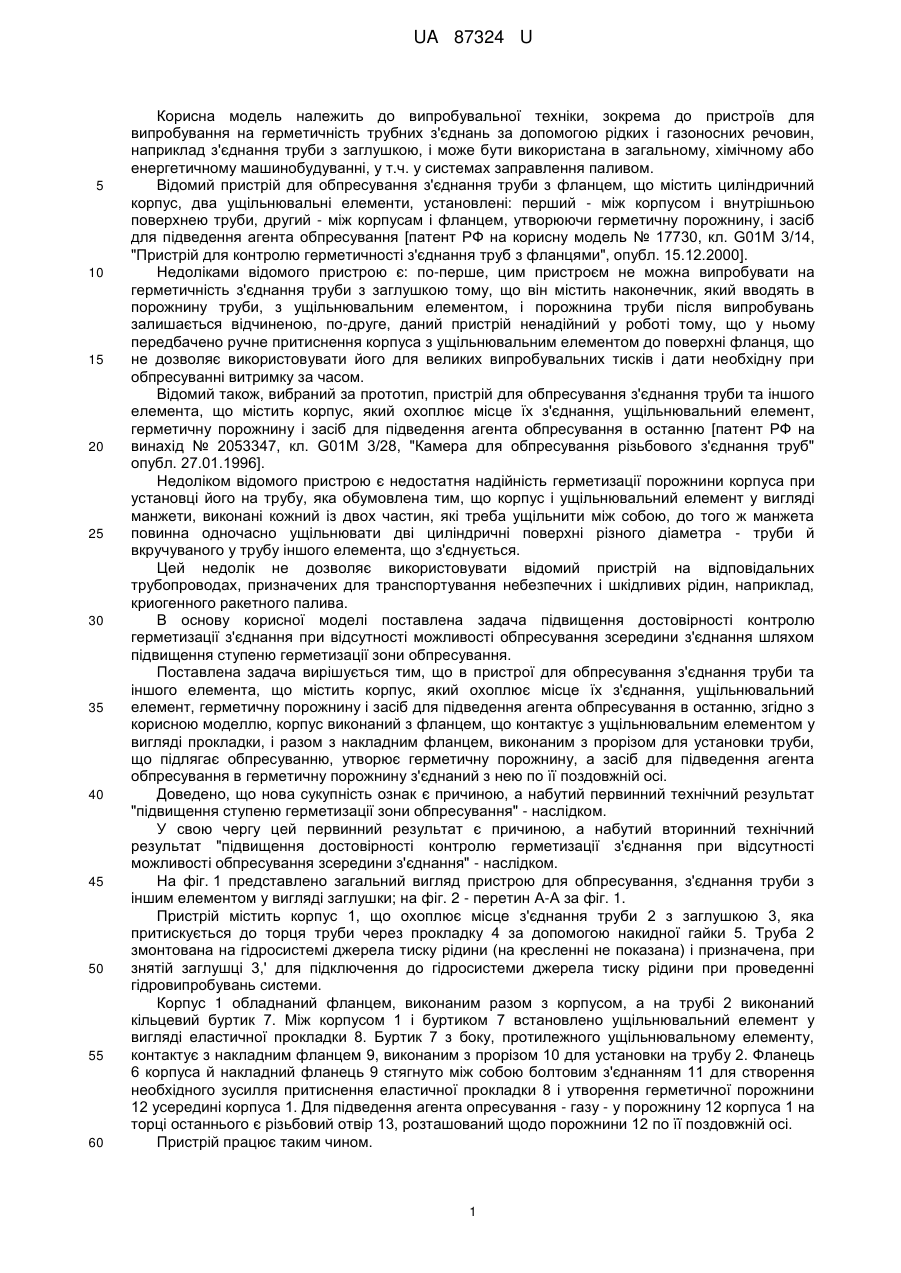

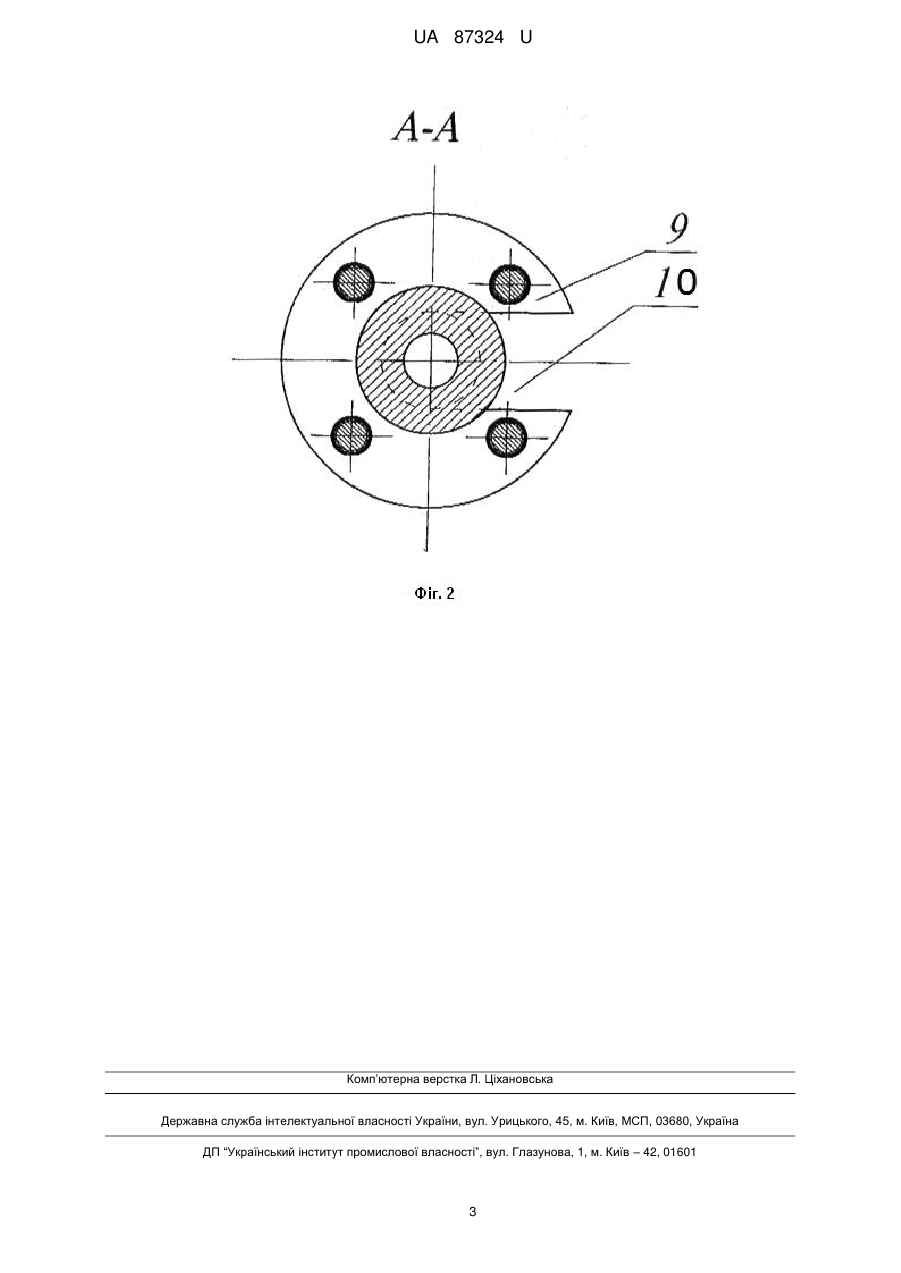

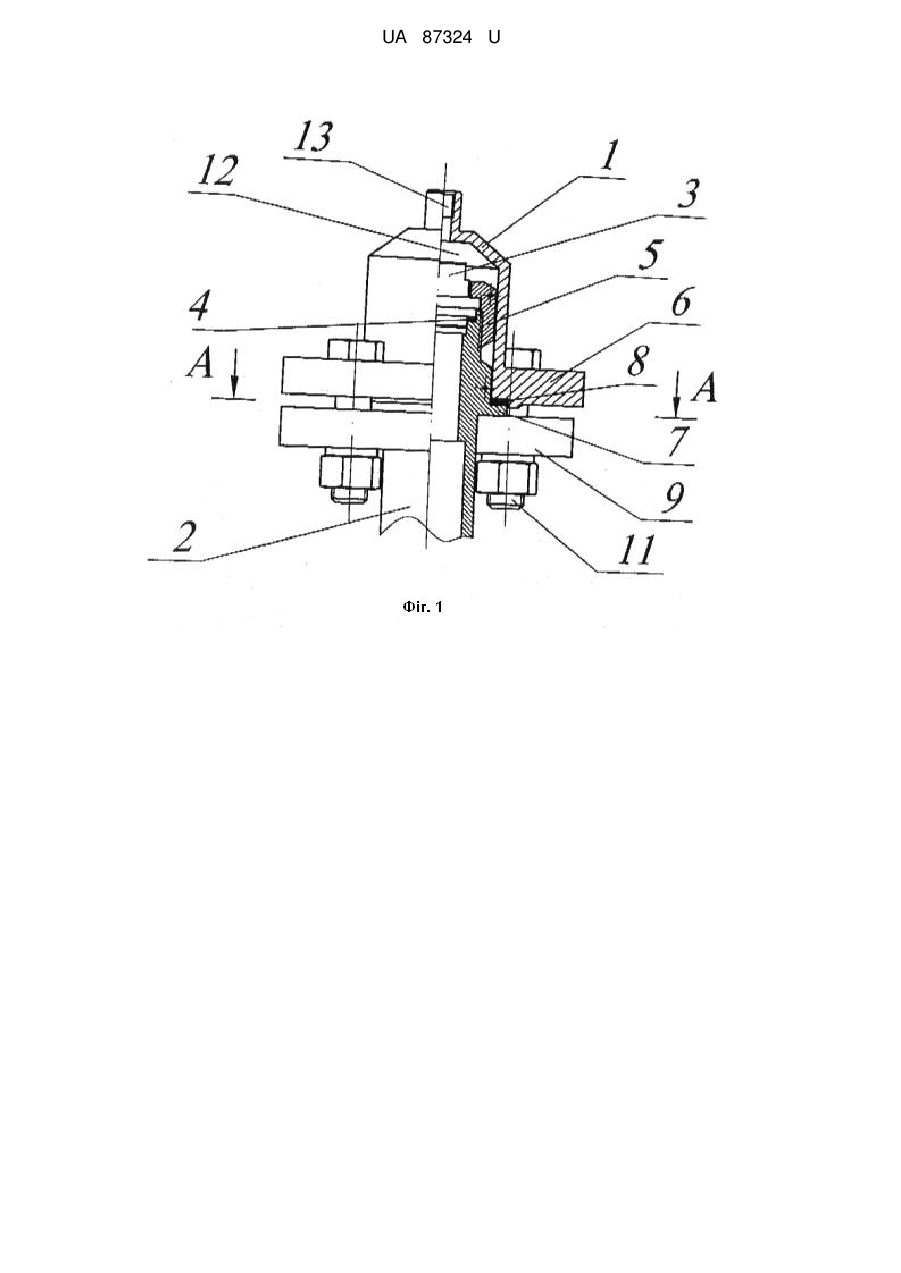

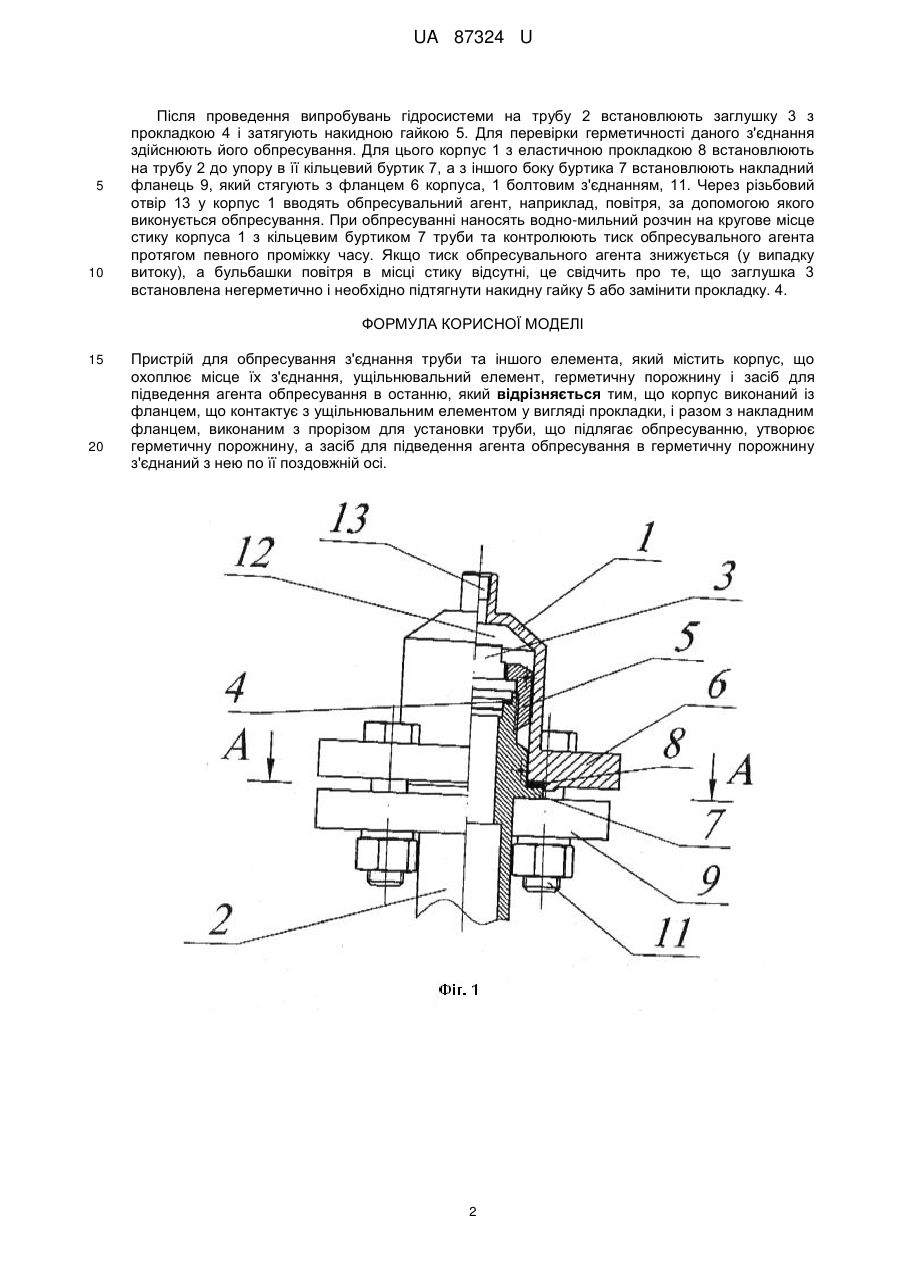

Реферат: Пристрій для обпресування з'єднання труби та іншого елемента містить корпус, що охоплює місце їх з'єднання, ущільнювальний елемент, герметичну порожнину і засіб для підведення агента обпресування в останню. Корпус виконаний із фланцем, що контактує з ущільнювальним елементом у вигляді прокладки, і разом з накладним фланцем, виконаним з прорізом для установки труби, що підлягає обпресуванню, утворює герметичну порожнину. Засіб для підведення агента обпресування в герметичну порожнину з'єднаний з нею по її поздовжній осі. UA 87324 U (12) UA 87324 U UA 87324 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до випробувальної техніки, зокрема до пристроїв для випробування на герметичність трубних з'єднань за допомогою рідких і газоносних речовин, наприклад з'єднання труби з заглушкою, і може бути використана в загальному, хімічному або енергетичному машинобудуванні, у т.ч. у системах заправлення паливом. Відомий пристрій для обпресування з'єднання труби з фланцем, що містить циліндричний корпус, два ущільнювальні елементи, установлені: перший - між корпусом і внутрішньою поверхнею труби, другий - між корпусам і фланцем, утворюючи герметичну порожнину, і засіб для підведення агента обпресування [патент РФ на корисну модель № 17730, кл. G01М 3/14, "Пристрій для контролю герметичності з'єднання труб з фланцями", опубл. 15.12.2000]. Недоліками відомого пристрою є: по-перше, цим пристроєм не можна випробувати на герметичність з'єднання труби з заглушкою тому, що він містить наконечник, який вводять в порожнину труби, з ущільнювальним елементом, і порожнина труби після випробувань залишається відчиненою, по-друге, даний пристрій ненадійний у роботі тому, що у ньому передбачено ручне притиснення корпуса з ущільнювальним елементом до поверхні фланця, що не дозволяє використовувати його для великих випробувальних тисків і дати необхідну при обпресуванні витримку за часом. Відомий також, вибраний за прототип, пристрій для обпресування з'єднання труби та іншого елемента, що містить корпус, який охоплює місце їх з'єднання, ущільнювальний елемент, герметичну порожнину і засіб для підведення агента обпресування в останню [патент РФ на винахід № 2053347, кл. G01M 3/28, "Камера для обпресування різьбового з'єднання труб" опубл. 27.01.1996]. Недоліком відомого пристрою є недостатня надійність герметизації порожнини корпуса при установці його на трубу, яка обумовлена тим, що корпус і ущільнювальний елемент у вигляді манжети, виконані кожний із двох частин, які треба ущільнити між собою, до того ж манжета повинна одночасно ущільнювати дві циліндричні поверхні різного діаметра - труби й вкручуваного у трубу іншого елемента, що з'єднується. Цей недолік не дозволяє використовувати відомий пристрій на відповідальних трубопроводах, призначених для транспортування небезпечних і шкідливих рідин, наприклад, криогенного ракетного палива. В основу корисної моделі поставлена задача підвищення достовірності контролю герметизації з'єднання при відсутності можливості обпресування зсередини з'єднання шляхом підвищення ступеню герметизації зони обпресування. Поставлена задача вирішується тим, що в пристрої для обпресування з'єднання труби та іншого елемента, що містить корпус, який охоплює місце їх з'єднання, ущільнювальний елемент, герметичну порожнину і засіб для підведення агента обпресування в останню, згідно з корисною моделлю, корпус виконаний з фланцем, що контактує з ущільнювальним елементом у вигляді прокладки, і разом з накладним фланцем, виконаним з прорізом для установки труби, що підлягає обпресуванню, утворює герметичну порожнину, а засіб для підведення агента обпресування в герметичну порожнину з'єднаний з нею по її поздовжній осі. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "підвищення ступеню герметизації зони обпресування" - наслідком. У свою чергу цей первинний результат є причиною, а набутий вторинний технічний результат "підвищення достовірності контролю герметизації з'єднання при відсутності можливості обпресування зсередини з'єднання" - наслідком. На фіг. 1 представлено загальний вигляд пристрою для обпресування, з'єднання труби з іншим елементом у вигляді заглушки; на фіг. 2 - перетин А-А за фіг. 1. Пристрій містить корпус 1, що охоплює місце з'єднання труби 2 з заглушкою 3, яка притискується до торця труби через прокладку 4 за допомогою накидної гайки 5. Труба 2 змонтована на гідросистемі джерела тиску рідини (на кресленні не показана) і призначена, при знятій заглушці 3,' для підключення до гідросистеми джерела тиску рідини при проведенні гідровипробувань системи. Корпус 1 обладнаний фланцем, виконаним разом з корпусом, а на трубі 2 виконаний кільцевий буртик 7. Між корпусом 1 і буртиком 7 встановлено ущільнювальний елемент у вигляді еластичної прокладки 8. Буртик 7 з боку, протилежного ущільнювальному елементу, контактує з накладним фланцем 9, виконаним з прорізом 10 для установки на трубу 2. Фланець 6 корпуса й накладний фланець 9 стягнуто між собою болтовим з'єднанням 11 для створення необхідного зусилля притиснення еластичної прокладки 8 і утворення герметичної порожнини 12 усередині корпуса 1. Для підведення агента опресування - газу - у порожнину 12 корпуса 1 на торці останнього є різьбовий отвір 13, розташований щодо порожнини 12 по її поздовжній осі. Пристрій працює таким чином. 1 UA 87324 U 5 10 Після проведення випробувань гідросистеми на трубу 2 встановлюють заглушку 3 з прокладкою 4 і затягують накидною гайкою 5. Для перевірки герметичності даного з'єднання здійснюють його обпресування. Для цього корпус 1 з еластичною прокладкою 8 встановлюють на трубу 2 до упору в її кільцевий буртик 7, а з іншого боку буртика 7 встановлюють накладний фланець 9, який стягують з фланцем 6 корпуса, 1 болтовим з'єднанням, 11. Через різьбовий отвір 13 у корпус 1 вводять обпресувальний агент, наприклад, повітря, за допомогою якого виконується обпресування. При обпресуванні наносять водно-мильний розчин на кругове місце стику корпуса 1 з кільцевим буртиком 7 труби та контролюють тиск обпресувального агента протягом певного проміжку часу. Якщо тиск обпресувального агента знижується (у випадку витоку), а бульбашки повітря в місці стику відсутні, це свідчить про те, що заглушка 3 встановлена негерметично і необхідно підтягнути накидну гайку 5 або замінити прокладку. 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Пристрій для обпресування з'єднання труби та іншого елемента, який містить корпус, що охоплює місце їх з'єднання, ущільнювальний елемент, герметичну порожнину і засіб для підведення агента обпресування в останню, який відрізняється тим, що корпус виконаний із фланцем, що контактує з ущільнювальним елементом у вигляді прокладки, і разом з накладним фланцем, виконаним з прорізом для установки труби, що підлягає обпресуванню, утворює герметичну порожнину, а засіб для підведення агента обпресування в герметичну порожнину з'єднаний з нею по її поздовжній осі. 2 UA 87324 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
