З’єднання труби та іншого елемента, що підлягає обпресуванню

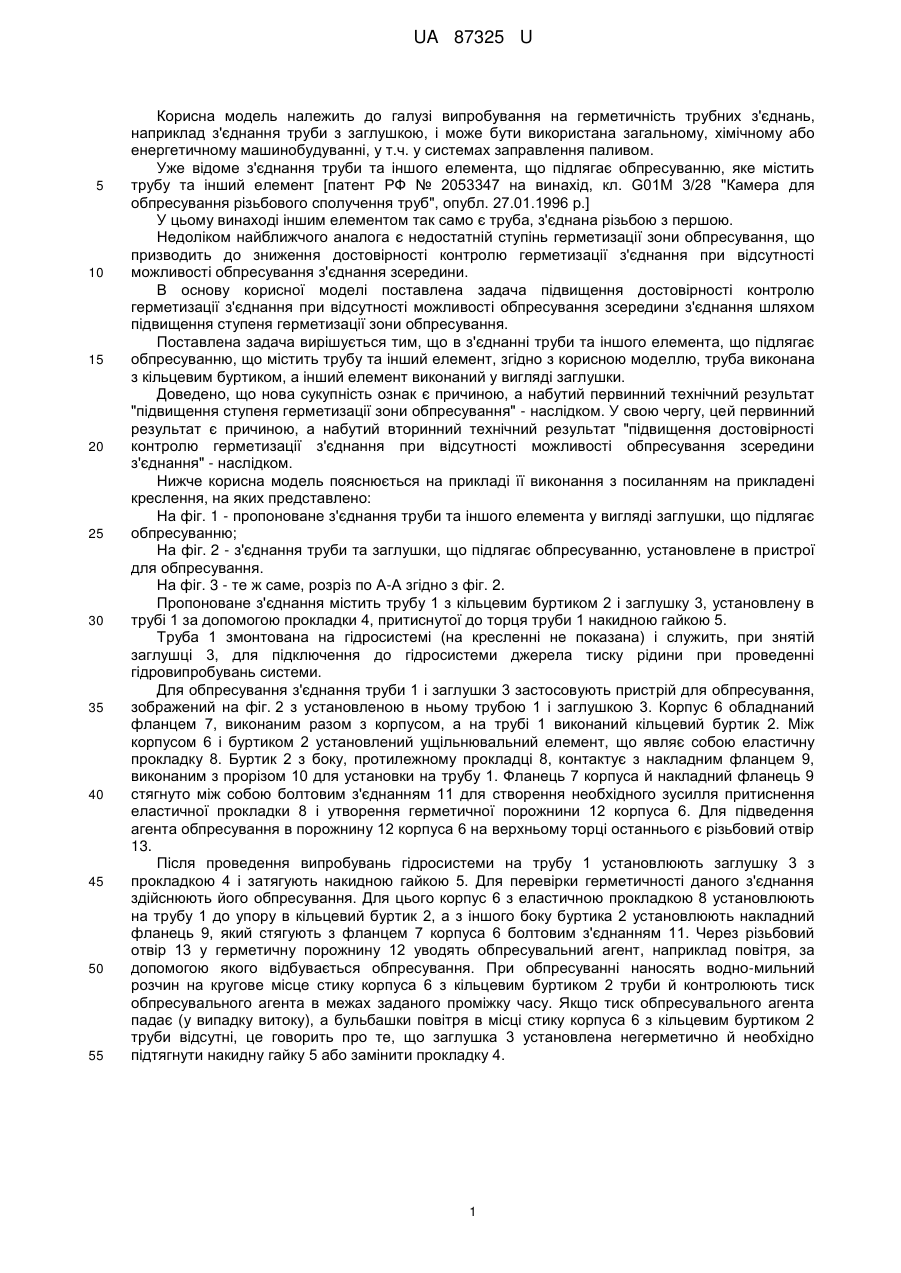

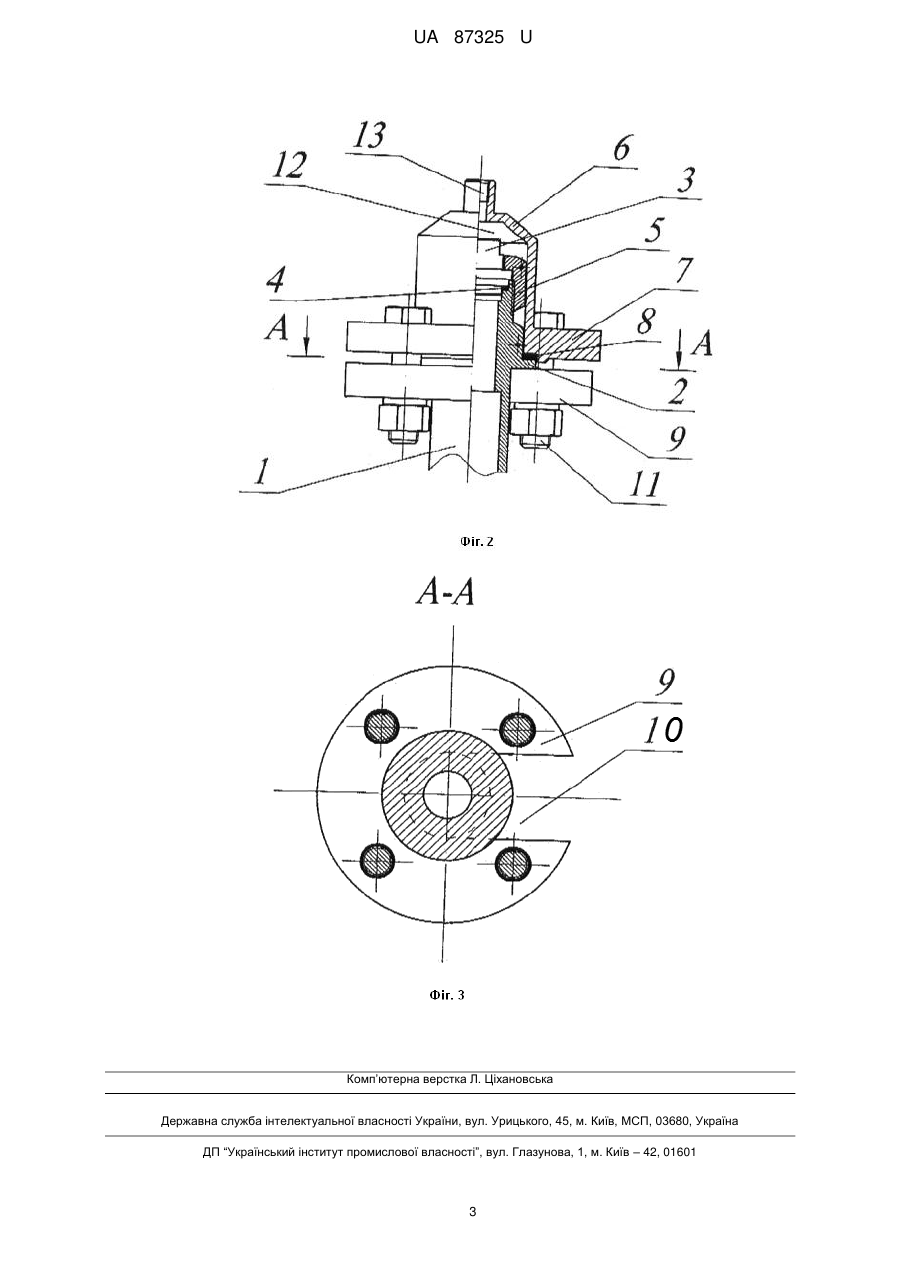

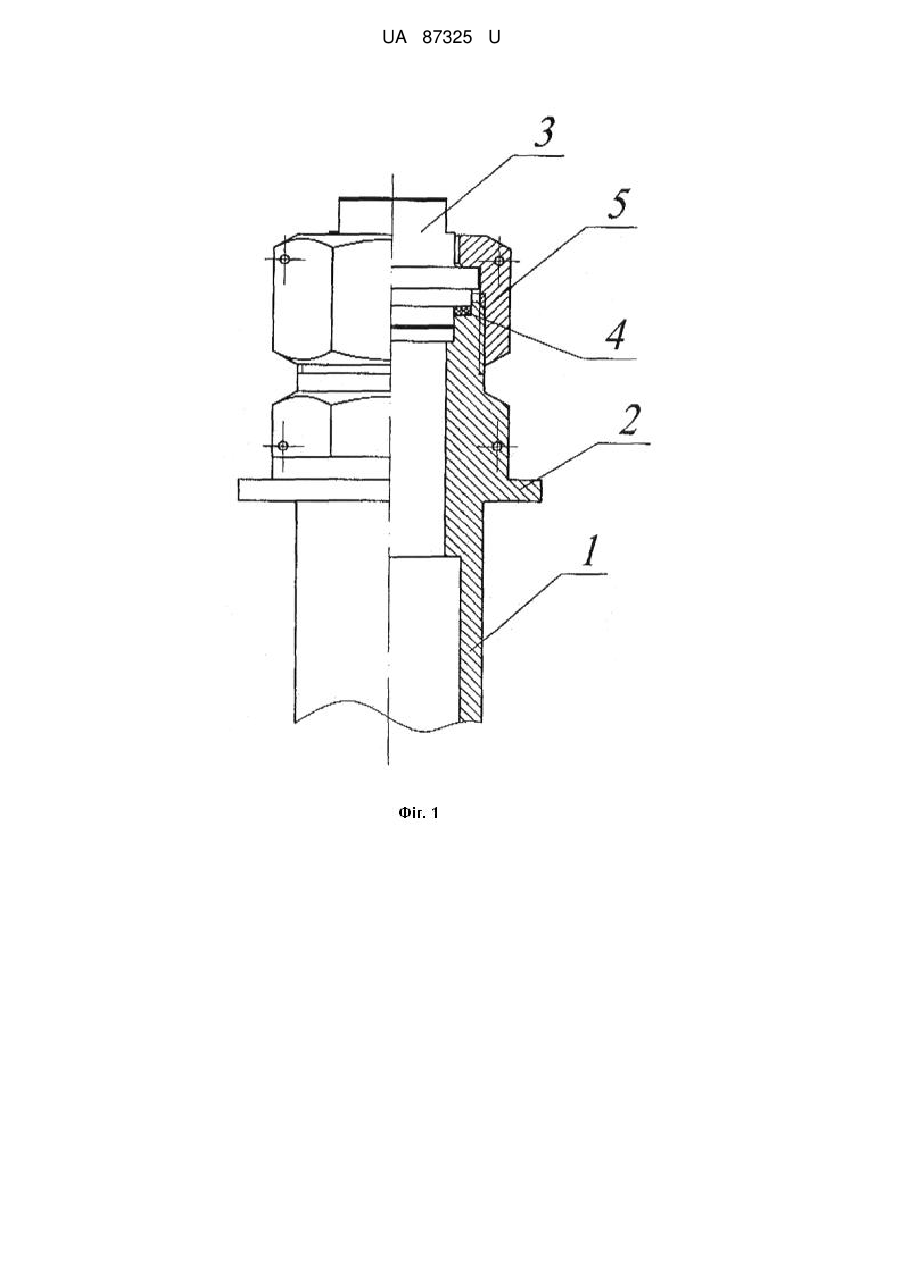

Реферат: З'єднання труби та іншого елемента, що підлягає обпресуванню, містить трубу, яка виконана з кільцевим буртиком, та інший елемент, який виконаний у вигляді заглушки. UA 87325 U (12) UA 87325 U UA 87325 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі випробування на герметичність трубних з'єднань, наприклад з'єднання труби з заглушкою, і може бути використана загальному, хімічному або енергетичному машинобудуванні, у т.ч. у системах заправлення паливом. Уже відоме з'єднання труби та іншого елемента, що підлягає обпресуванню, яке містить трубу та інший елемент [патент РФ № 2053347 на винахід, кл. G01М 3/28 "Камера для обпресування різьбового сполучення труб", опубл. 27.01.1996 р.] У цьому винаході іншим елементом так само є труба, з'єднана різьбою з першою. Недоліком найближчого аналога є недостатній ступінь герметизації зони обпресування, що призводить до зниження достовірності контролю герметизації з'єднання при відсутності можливості обпресування з'єднання зсередини. В основу корисної моделі поставлена задача підвищення достовірності контролю герметизації з'єднання при відсутності можливості обпресування зсередини з'єднання шляхом підвищення ступеня герметизації зони обпресування. Поставлена задача вирішується тим, що в з'єднанні труби та іншого елемента, що підлягає обпресуванню, що містить трубу та інший елемент, згідно з корисною моделлю, труба виконана з кільцевим буртиком, а інший елемент виконаний у вигляді заглушки. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "підвищення ступеня герметизації зони обпресування" - наслідком. У свою чергу, цей первинний результат є причиною, а набутий вторинний технічний результат "підвищення достовірності контролю герметизації з'єднання при відсутності можливості обпресування зсередини з'єднання" - наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення, на яких представлено: На фіг. 1 - пропоноване з'єднання труби та іншого елемента у вигляді заглушки, що підлягає обпресуванню; На фіг. 2 - з'єднання труби та заглушки, що підлягає обпресуванню, установлене в пристрої для обпресування. На фіг. 3 - те ж саме, розріз по А-А згідно з фіг. 2. Пропоноване з'єднання містить трубу 1 з кільцевим буртиком 2 і заглушку 3, установлену в трубі 1 за допомогою прокладки 4, притиснутої до торця труби 1 накидною гайкою 5. Труба 1 змонтована на гідросистемі (на кресленні не показана) і служить, при знятій заглушці 3, для підключення до гідросистеми джерела тиску рідини при проведенні гідровипробувань системи. Для обпресування з'єднання труби 1 і заглушки 3 застосовують пристрій для обпресування, зображений на фіг. 2 з установленою в ньому трубою 1 і заглушкою 3. Корпус 6 обладнаний фланцем 7, виконаним разом з корпусом, а на трубі 1 виконаний кільцевий буртик 2. Між корпусом 6 і буртиком 2 установлений ущільнювальний елемент, що являє собою еластичну прокладку 8. Буртик 2 з боку, протилежному прокладці 8, контактує з накладним фланцем 9, виконаним з прорізом 10 для установки на трубу 1. Фланець 7 корпуса й накладний фланець 9 стягнуто між собою болтовим з'єднанням 11 для створення необхідного зусилля притиснення еластичної прокладки 8 і утворення герметичної порожнини 12 корпуса 6. Для підведення агента обпресування в порожнину 12 корпуса 6 на верхньому торці останнього є різьбовий отвір 13. Після проведення випробувань гідросистеми на трубу 1 установлюють заглушку 3 з прокладкою 4 і затягують накидною гайкою 5. Для перевірки герметичності даного з'єднання здійснюють його обпресування. Для цього корпус 6 з еластичною прокладкою 8 установлюють на трубу 1 до упору в кільцевий буртик 2, а з іншого боку буртика 2 установлюють накладний фланець 9, який стягують з фланцем 7 корпуса 6 болтовим з'єднанням 11. Через різьбовий отвір 13 у герметичну порожнину 12 уводять обпресувальний агент, наприклад повітря, за допомогою якого відбувається обпресування. При обпресуванні наносять водно-мильний розчин на кругове місце стику корпуса 6 з кільцевим буртиком 2 труби й контролюють тиск обпресувального агента в межах заданого проміжку часу. Якщо тиск обпресувального агента падає (у випадку витоку), а бульбашки повітря в місці стику корпуса 6 з кільцевим буртиком 2 труби відсутні, це говорить про те, що заглушка 3 установлена негерметично й необхідно підтягнути накидну гайку 5 або замінити прокладку 4. 1 UA 87325 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 З'єднання труби та іншого елемента, що підлягає обпресуванню, що містить трубу та інший елемент, яке відрізняється тим, що труба виконана з кільцевим буртиком, а інший елемент виконаний у вигляді заглушки. 2 UA 87325 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
