Осердя статора електричної машини

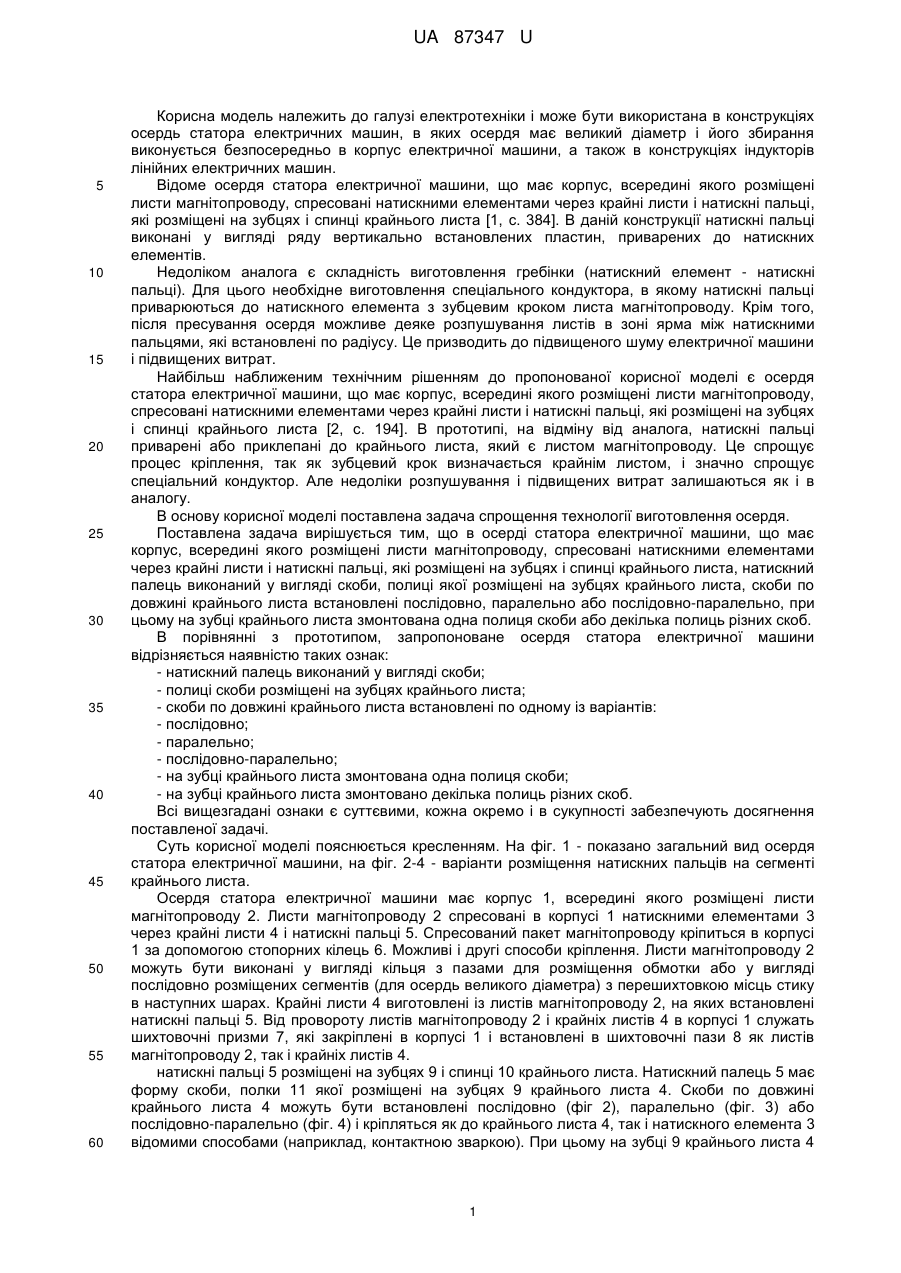

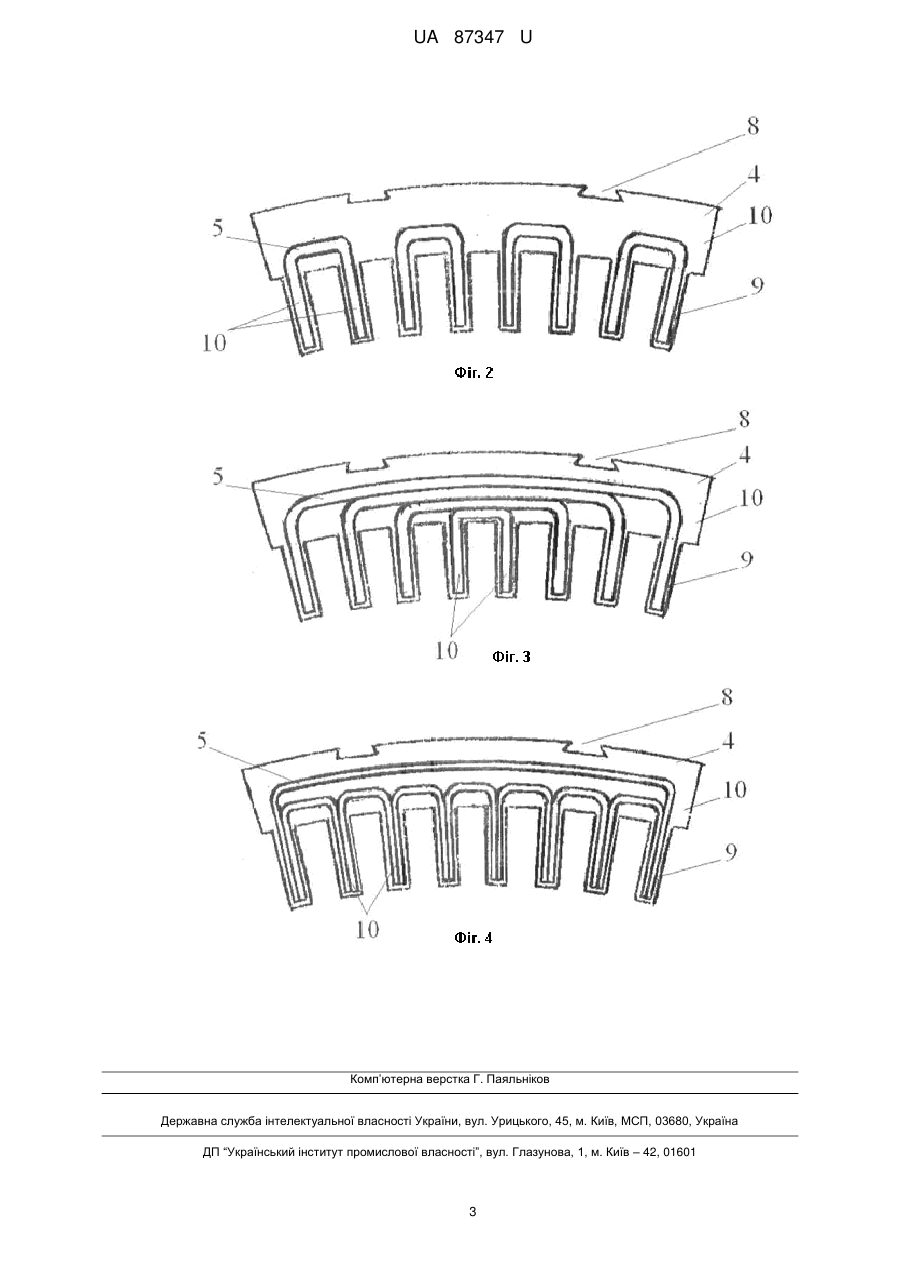

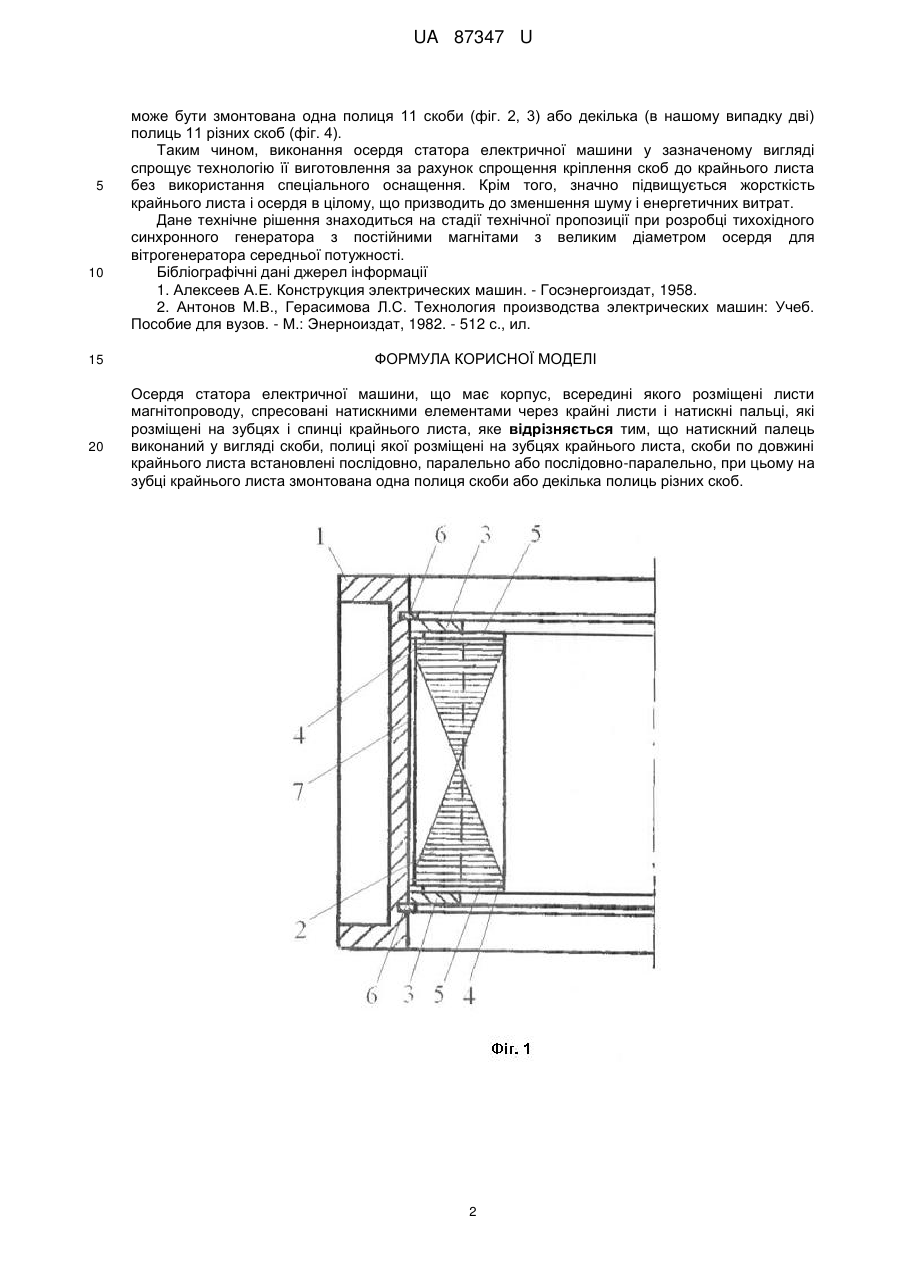

Реферат: Осердя статора електричної машини має корпус, всередині якого розміщені листи магнітопроводу, спресовані натискними елементами через крайні листи і натискні пальці, які розміщені на зубцях і спинці крайнього листа. Натискний палець виконаний у вигляді скоби, полиці якої розміщені на зубцях крайнього листа, скоби по довжині крайнього листа встановлені послідовно, паралельно або послідовно-паралельно, при цьому на зубці крайнього листа змонтована одна полиця скоби або декілька полиць різних скоб. UA 87347 U (12) UA 87347 U UA 87347 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електротехніки і може бути використана в конструкціях осердь статора електричних машин, в яких осердя має великий діаметр і його збирання виконується безпосередньо в корпус електричної машини, а також в конструкціях індукторів лінійних електричних машин. Відоме осердя статора електричної машини, що має корпус, всередині якого розміщені листи магнітопроводу, спресовані натискними елементами через крайні листи і натискні пальці, які розміщені на зубцях і спинці крайнього листа [1, с. 384]. В даній конструкції натискні пальці виконані у вигляді ряду вертикально встановлених пластин, приварених до натискних елементів. Недоліком аналога є складність виготовлення гребінки (натискний елемент - натискні пальці). Для цього необхідне виготовлення спеціального кондуктора, в якому натискні пальці приварюються до натискного елемента з зубцевим кроком листа магнітопроводу. Крім того, після пресування осердя можливе деяке розпушування листів в зоні ярма між натискними пальцями, які встановлені по радіусу. Це призводить до підвищеного шуму електричної машини і підвищених витрат. Найбільш наближеним технічним рішенням до пропонованої корисної моделі є осердя статора електричної машини, що має корпус, всередині якого розміщені листи магнітопроводу, спресовані натискними елементами через крайні листи і натискні пальці, які розміщені на зубцях і спинці крайнього листа [2, с. 194]. В прототипі, на відміну від аналога, натискні пальці приварені або приклепані до крайнього листа, який є листом магнітопроводу. Це спрощує процес кріплення, так як зубцевий крок визначається крайнім листом, і значно спрощує спеціальний кондуктор. Але недоліки розпушування і підвищених витрат залишаються як і в аналогу. В основу корисної моделі поставлена задача спрощення технології виготовлення осердя. Поставлена задача вирішується тим, що в осерді статора електричної машини, що має корпус, всередині якого розміщені листи магнітопроводу, спресовані натискними елементами через крайні листи і натискні пальці, які розміщені на зубцях і спинці крайнього листа, натискний палець виконаний у вигляді скоби, полиці якої розміщені на зубцях крайнього листа, скоби по довжині крайнього листа встановлені послідовно, паралельно або послідовно-паралельно, при цьому на зубці крайнього листа змонтована одна полиця скоби або декілька полиць різних скоб. В порівнянні з прототипом, запропоноване осердя статора електричної машини відрізняється наявністю таких ознак: - натискний палець виконаний у вигляді скоби; - полиці скоби розміщені на зубцях крайнього листа; - скоби по довжині крайнього листа встановлені по одному із варіантів: - послідовно; - паралельно; - послідовно-паралельно; - на зубці крайнього листа змонтована одна полиця скоби; - на зубці крайнього листа змонтовано декілька полиць різних скоб. Всі вищезгадані ознаки є суттєвими, кожна окремо і в сукупності забезпечують досягнення поставленої задачі. Суть корисної моделі пояснюється кресленням. На фіг. 1 - показано загальний вид осердя статора електричної машини, на фіг. 2-4 - варіанти розміщення натискних пальців на сегменті крайнього листа. Осердя статора електричної машини має корпус 1, всередині якого розміщені листи магнітопроводу 2. Листи магнітопроводу 2 спресовані в корпусі 1 натискними елементами 3 через крайні листи 4 і натискні пальці 5. Спресований пакет магнітопроводу кріпиться в корпусі 1 за допомогою стопорних кілець 6. Можливі і другі способи кріплення. Листи магнітопроводу 2 можуть бути виконані у вигляді кільця з пазами для розміщення обмотки або у вигляді послідовно розміщених сегментів (для осердь великого діаметра) з перешихтовкою місць стику в наступних шарах. Крайні листи 4 виготовлені із листів магнітопроводу 2, на яких встановлені натискні пальці 5. Від провороту листів магнітопроводу 2 і крайніх листів 4 в корпусі 1 служать шихтовочні призми 7, які закріплені в корпусі 1 і встановлені в шихтовочні пази 8 як листів магнітопроводу 2, так і крайніх листів 4. натискні пальці 5 розміщені на зубцях 9 і спинці 10 крайнього листа. Натискний палець 5 має форму скоби, полки 11 якої розміщені на зубцях 9 крайнього листа 4. Скоби по довжині крайнього листа 4 можуть бути встановлені послідовно (фіг 2), паралельно (фіг. 3) або послідовно-паралельно (фіг. 4) і кріпляться як до крайнього листа 4, так і натискного елемента 3 відомими способами (наприклад, контактною зваркою). При цьому на зубці 9 крайнього листа 4 1 UA 87347 U 5 10 15 20 може бути змонтована одна полиця 11 скоби (фіг. 2, 3) або декілька (в нашому випадку дві) полиць 11 різних скоб (фіг. 4). Таким чином, виконання осердя статора електричної машини у зазначеному вигляді спрощує технологію її виготовлення за рахунок спрощення кріплення скоб до крайнього листа без використання спеціального оснащення. Крім того, значно підвищується жорсткість крайнього листа і осердя в цілому, що призводить до зменшення шуму і енергетичних витрат. Дане технічне рішення знаходиться на стадії технічної пропозиції при розробці тихохідного синхронного генератора з постійними магнітами з великим діаметром осердя для вітрогенератора середньої потужності. Бібліографічні дані джерел інформації 1. Алексеев А.Е. Конструкция электрических машин. - Госэнергоиздат, 1958. 2. Антонов М.В., Герасимова Л.С. Технология производства электрических машин: Учеб. Пособие для вузов. - М.: Энерноиздат, 1982. - 512 с., ил. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Осердя статора електричної машини, що має корпус, всередині якого розміщені листи магнітопроводу, спресовані натискними елементами через крайні листи і натискні пальці, які розміщені на зубцях і спинці крайнього листа, яке відрізняється тим, що натискний палець виконаний у вигляді скоби, полиці якої розміщені на зубцях крайнього листа, скоби по довжині крайнього листа встановлені послідовно, паралельно або послідовно-паралельно, при цьому на зубці крайнього листа змонтована одна полиця скоби або декілька полиць різних скоб. 2 UA 87347 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
