Бісерний млин

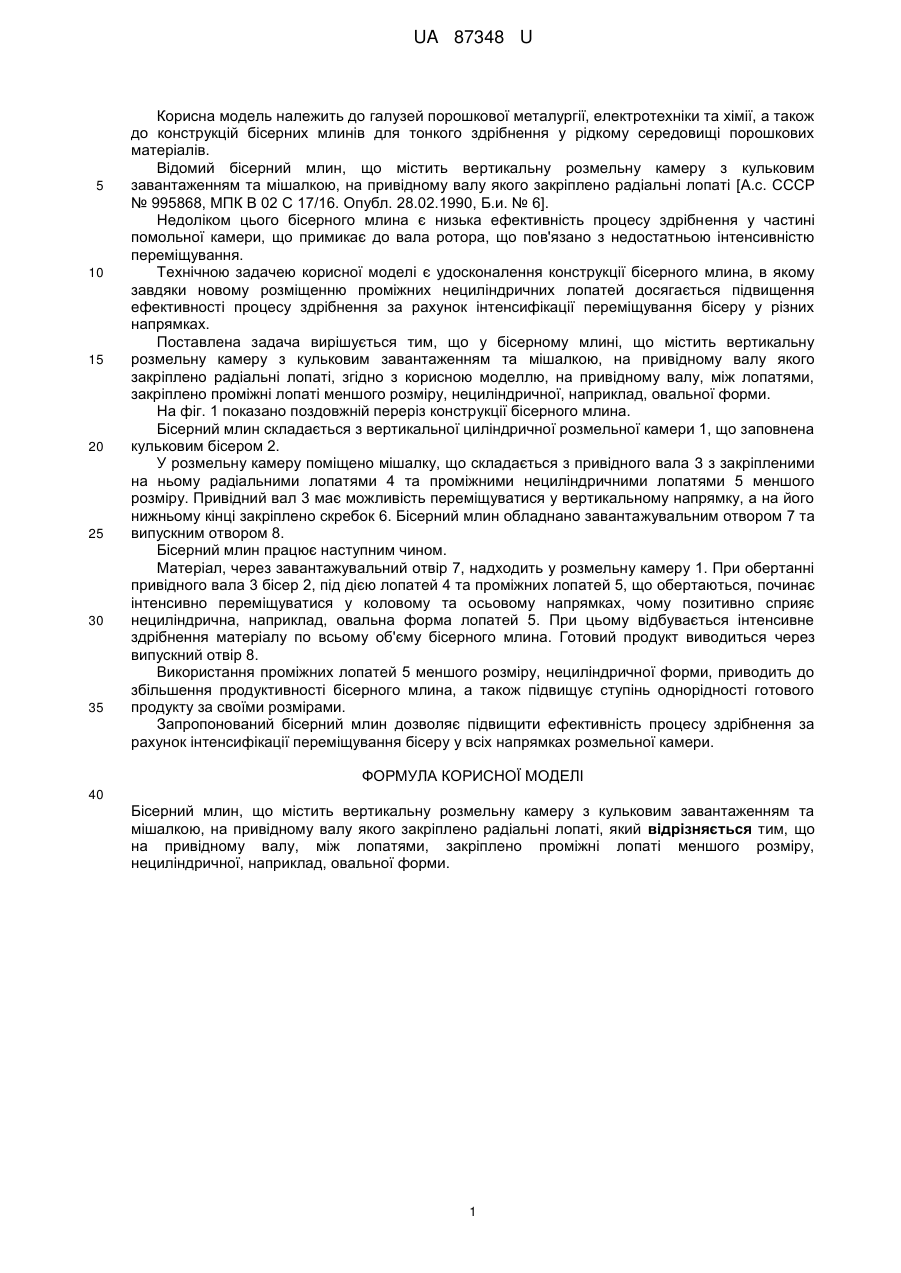

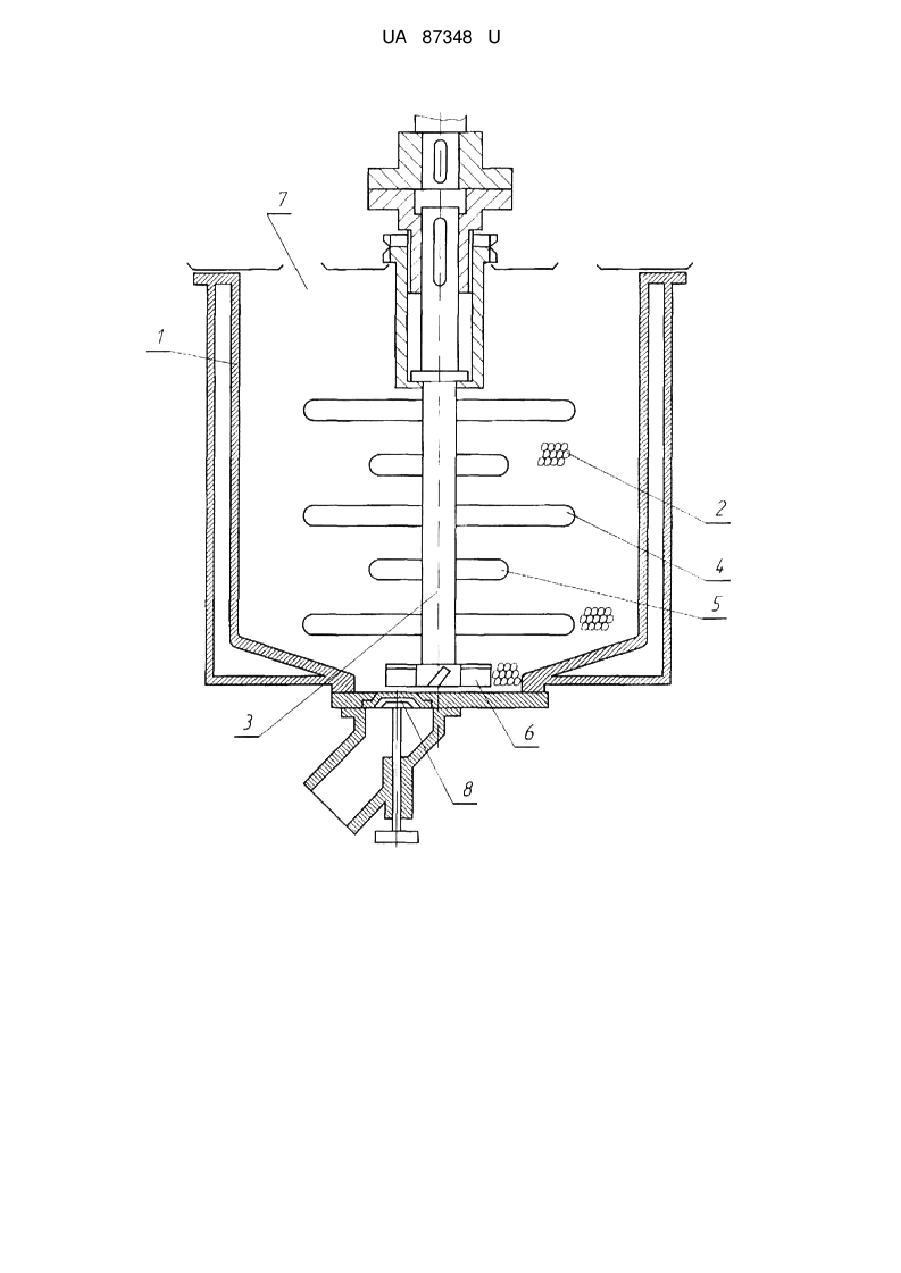

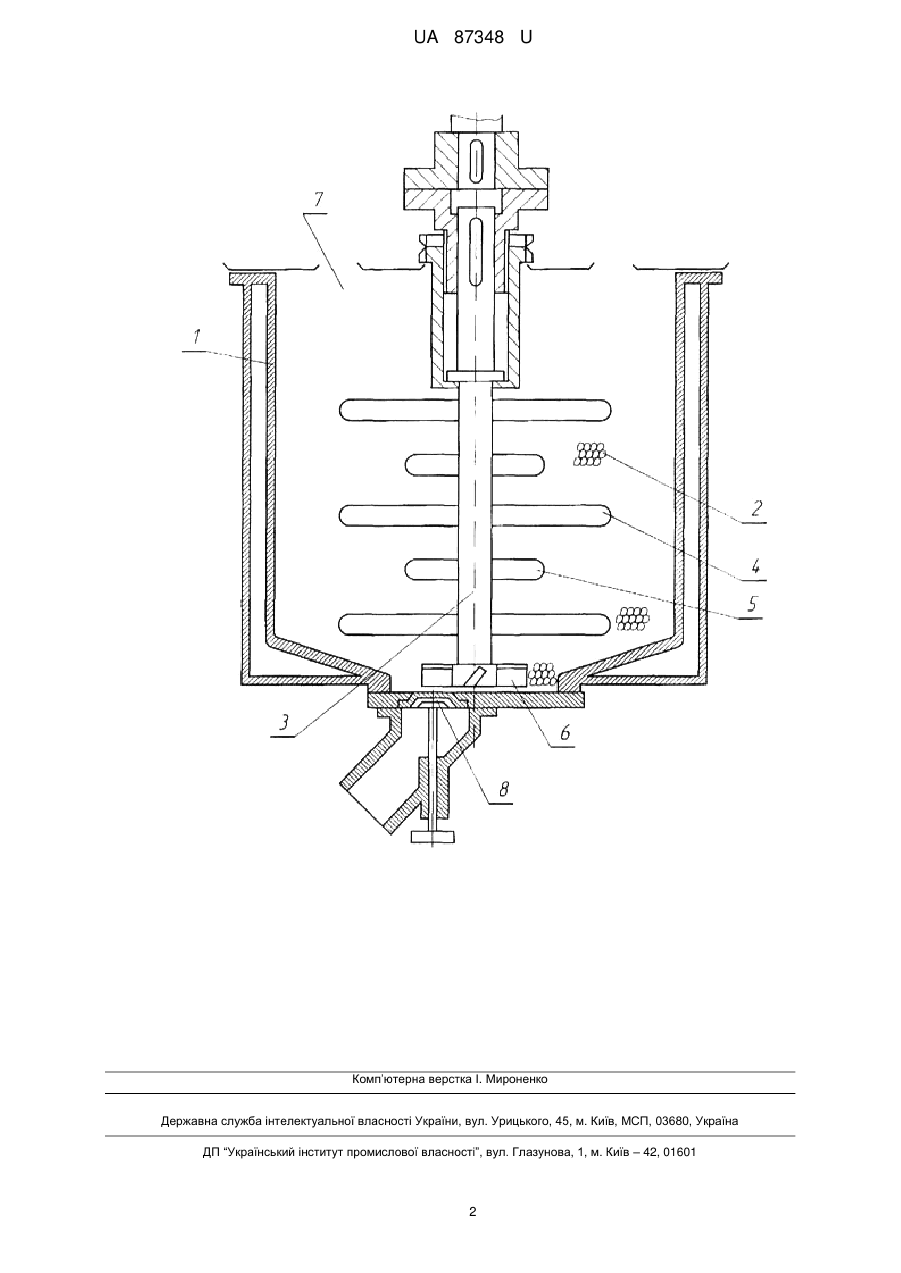

Реферат: Бісерний млин, що містить вертикальну розмельну камеру з кульковим завантаженням та мішалкою. На привідному валу закріплено радіальні лопаті, між якими закріплено проміжні лопаті меншого розміру. UA 87348 U (54) БІСЕРНИЙ МЛИН UA 87348 U UA 87348 U 5 10 15 20 25 30 35 Корисна модель належить до галузей порошкової металургії, електротехніки та хімії, а також до конструкцій бісерних млинів для тонкого здрібнення у рідкому середовищі порошкових матеріалів. Відомий бісерний млин, що містить вертикальну розмельну камеру з кульковим завантаженням та мішалкою, на привідному валу якого закріплено радіальні лопаті [А.с. СССР № 995868, МПК В 02 С 17/16. Опубл. 28.02.1990, Б.и. № 6]. Недоліком цього бісерного млина є низька ефективність процесу здрібнення у частині помольної камери, що примикає до вала ротора, що пов'язано з недостатньою інтенсивністю переміщування. Технічною задачею корисної моделі є удосконалення конструкції бісерного млина, в якому завдяки новому розміщенню проміжних нециліндричних лопатей досягається підвищення ефективності процесу здрібнення за рахунок інтенсифікації переміщування бісеру у різних напрямках. Поставлена задача вирішується тим, що у бісерному млині, що містить вертикальну розмельну камеру з кульковим завантаженням та мішалкою, на привідному валу якого закріплено радіальні лопаті, згідно з корисною моделлю, на привідному валу, між лопатями, закріплено проміжні лопаті меншого розміру, нециліндричної, наприклад, овальної форми. На фіг. 1 показано поздовжній переріз конструкції бісерного млина. Бісерний млин складається з вертикальної циліндричної розмельної камери 1, що заповнена кульковим бісером 2. У розмельну камеру поміщено мішалку, що складається з привідного вала 3 з закріпленими на ньому радіальними лопатями 4 та проміжними нециліндричними лопатями 5 меншого розміру. Привідний вал 3 має можливість переміщуватися у вертикальному напрямку, а на його нижньому кінці закріплено скребок 6. Бісерний млин обладнано завантажувальним отвором 7 та випускним отвором 8. Бісерний млин працює наступним чином. Матеріал, через завантажувальний отвір 7, надходить у розмельну камеру 1. При обертанні привідного вала 3 бісер 2, під дією лопатей 4 та проміжних лопатей 5, що обертаються, починає інтенсивно переміщуватися у коловому та осьовому напрямках, чому позитивно сприяє нециліндрична, наприклад, овальна форма лопатей 5. При цьому відбувається інтенсивне здрібнення матеріалу по всьому об'єму бісерного млина. Готовий продукт виводиться через випускний отвір 8. Використання проміжних лопатей 5 меншого розміру, нециліндричної форми, приводить до збільшення продуктивності бісерного млина, а також підвищує ступінь однорідності готового продукту за своїми розмірами. Запропонований бісерний млин дозволяє підвищити ефективність процесу здрібнення за рахунок інтенсифікації переміщування бісеру у всіх напрямках розмельної камери. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Бісерний млин, що містить вертикальну розмельну камеру з кульковим завантаженням та мішалкою, на привідному валу якого закріплено радіальні лопаті, який відрізняється тим, що на привідному валу, між лопатями, закріплено проміжні лопаті меншого розміру, нециліндричної, наприклад, овальної форми. 1 UA 87348 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
