Пристрій для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються

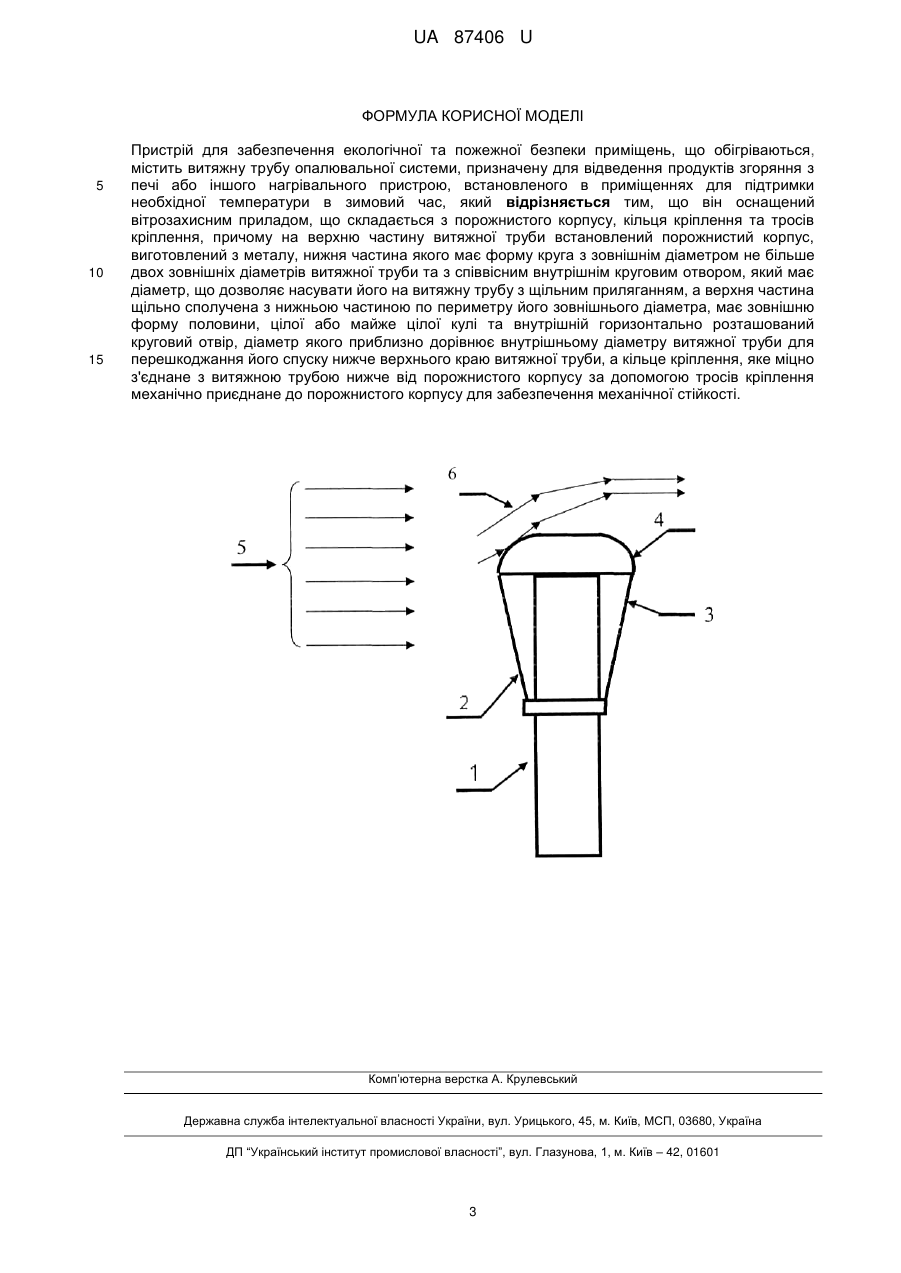

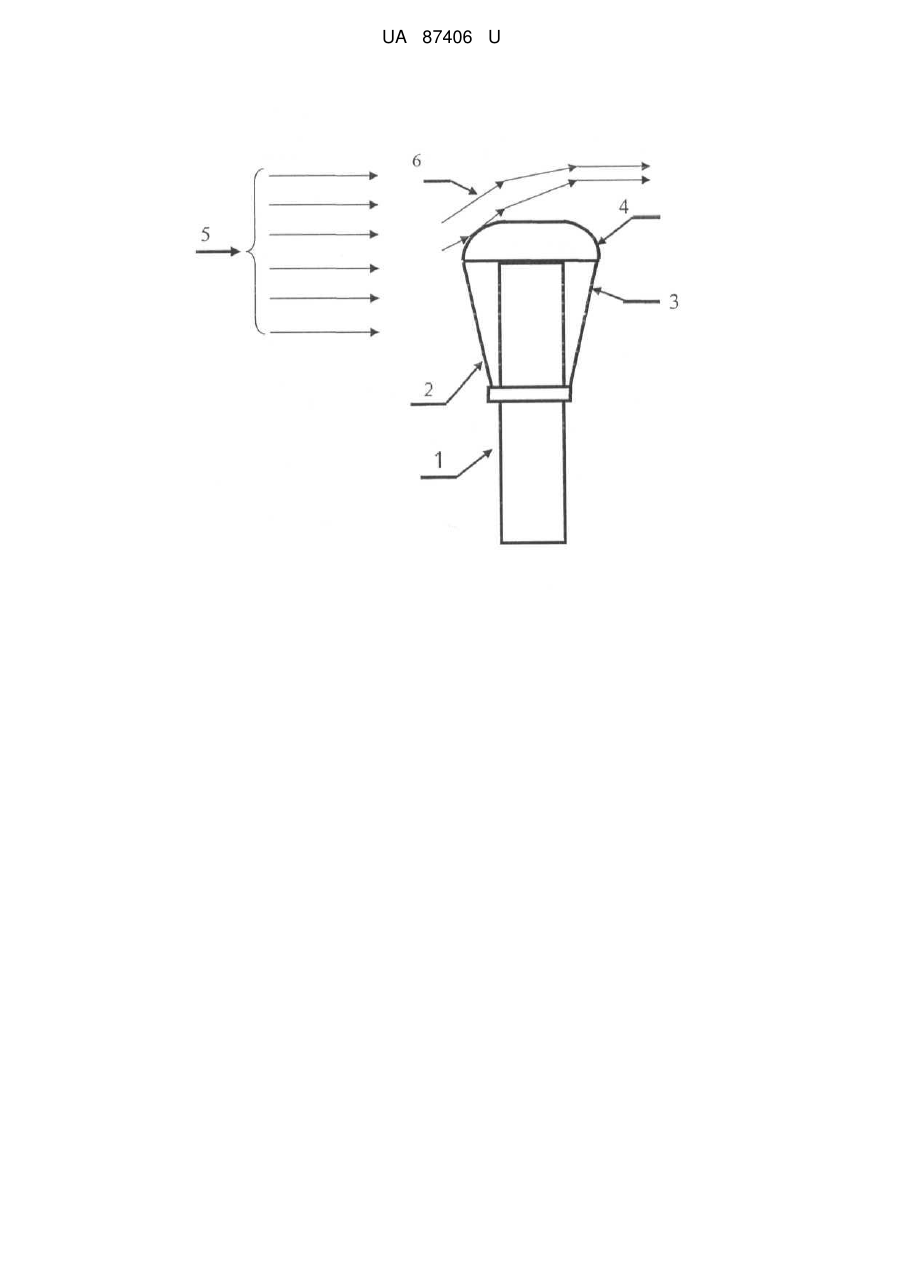

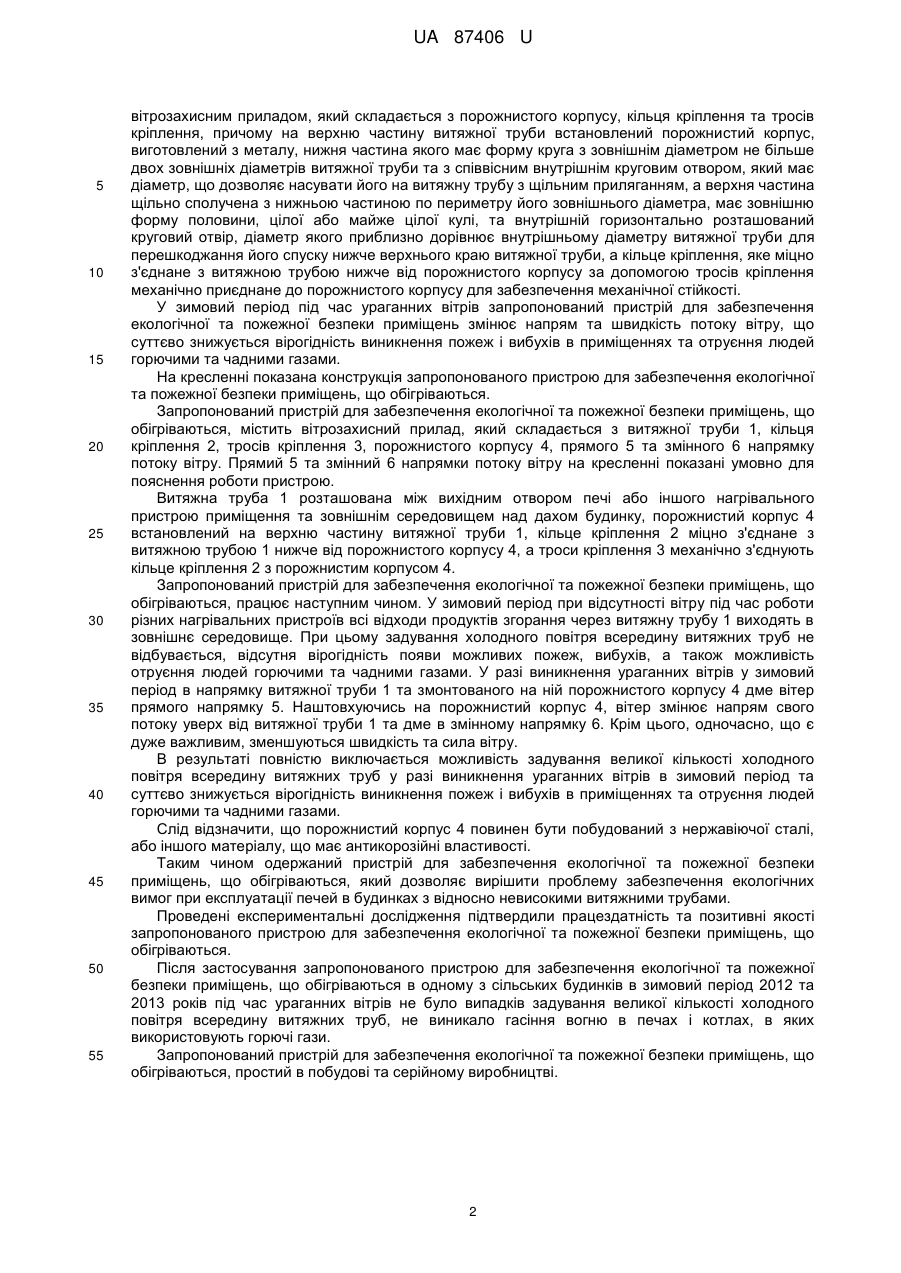

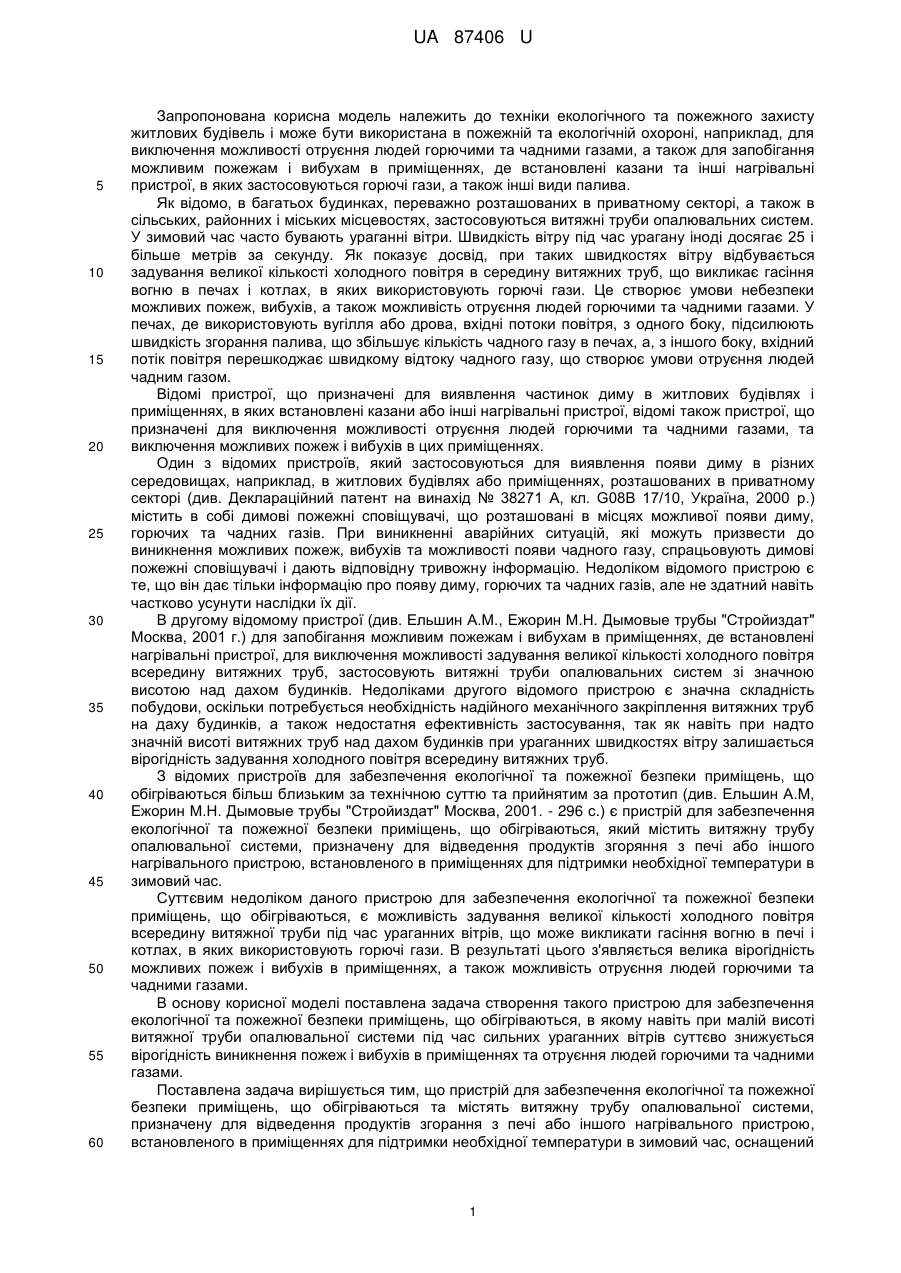

Реферат: Пристрій для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються, містять витяжну трубу опалювальної системи, призначену для відведення продуктів згоряння з печі або іншого нагрівального пристрою, встановленого в приміщеннях для підтримки необхідної температури в зимовий час. Він оснащений вітрозахисним приладом, що складається з порожнистого корпусу, кільця кріплення та тросів кріплення, причому на верхню частину витяжної труби встановлений порожнистий корпус, виготовлений з металу, нижня частина якого має форму круга з зовнішнім діаметром не більше двох зовнішніх діаметрів витяжної труби та з співвісним внутрішнім круговим отвором, який має діаметр, що дозволяє насувати його на витяжну трубу з щільним приляганням, а верхня частина щільно сполучена з нижньою частиною по периметру його зовнішнього діаметра, має зовнішню форму половини, цілої або майже цілої кулі та внутрішній горизонтально розташований круговий отвір, діаметр якого приблизно дорівнює внутрішньому діаметру витяжної труби для перешкоджання його спуску нижче верхнього краю витяжної труби, а кільце кріплення, яке міцно з'єднане з витяжною трубою нижче від порожнистого корпусу за допомогою тросів кріплення механічно приєднане до порожнистого корпусу для забезпечення механічної стійкості. UA 87406 U (12) UA 87406 U UA 87406 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до техніки екологічного та пожежного захисту житлових будівель і може бути використана в пожежній та екологічній охороні, наприклад, для виключення можливості отруєння людей горючими та чадними газами, а також для запобігання можливим пожежам і вибухам в приміщеннях, де встановлені казани та інші нагрівальні пристрої, в яких застосовуються горючі гази, а також інші види палива. Як відомо, в багатьох будинках, переважно розташованих в приватному секторі, а також в сільських, районних і міських місцевостях, застосовуються витяжні труби опалювальних систем. У зимовий час часто бувають ураганні вітри. Швидкість вітру під час урагану іноді досягає 25 і більше метрів за секунду. Як показує досвід, при таких швидкостях вітру відбувається задування великої кількості холодного повітря в середину витяжних труб, що викликає гасіння вогню в печах і котлах, в яких використовують горючі гази. Це створює умови небезпеки можливих пожеж, вибухів, а також можливість отруєння людей горючими та чадними газами. У печах, де використовують вугілля або дрова, вхідні потоки повітря, з одного боку, підсилюють швидкість згорання палива, що збільшує кількість чадного газу в печах, а, з іншого боку, вхідний потік повітря перешкоджає швидкому відтоку чадного газу, що створює умови отруєння людей чадним газом. Відомі пристрої, що призначені для виявлення частинок диму в житлових будівлях і приміщеннях, в яких встановлені казани або інші нагрівальні пристрої, відомі також пристрої, що призначені для виключення можливості отруєння людей горючими та чадними газами, та виключення можливих пожеж і вибухів в цих приміщеннях. Один з відомих пристроїв, який застосовуються для виявлення появи диму в різних середовищах, наприклад, в житлових будівлях або приміщеннях, розташованих в приватному секторі (див. Деклараційний патент на винахід № 38271 А, кл. G08B 17/10, Україна, 2000 р.) містить в собі димові пожежні сповіщувачі, що розташовані в місцях можливої появи диму, горючих та чадних газів. При виникненні аварійних ситуацій, які можуть призвести до виникнення можливих пожеж, вибухів та можливості появи чадного газу, спрацьовують димові пожежні сповіщувачі і дають відповідну тривожну інформацію. Недоліком відомого пристрою є те, що він дає тільки інформацію про появу диму, горючих та чадних газів, але не здатний навіть частково усунути наслідки їх дії. В другому відомому пристрої (див. Ельшин А.М., Ежорин Μ.Η. Дымовые трубы "Стройиздат" Москва, 2001 г.) для запобігання можливим пожежам і вибухам в приміщеннях, де встановлені нагрівальні пристрої, для виключення можливості задування великої кількості холодного повітря всередину витяжних труб, застосовують витяжні труби опалювальних систем зі значною висотою над дахом будинків. Недоліками другого відомого пристрою є значна складність побудови, оскільки потребується необхідність надійного механічного закріплення витяжних труб на даху будинків, а також недостатня ефективність застосування, так як навіть при надто значній висоті витяжних труб над дахом будинків при ураганних швидкостях вітру залишається вірогідність задування холодного повітря всередину витяжних труб. З відомих пристроїв для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються більш близьким за технічною суттю та прийнятим за прототип (див. Ельшин А.М, Ежорин М.Н. Дымовые трубы "Стройиздат" Москва, 2001. - 296 с.) є пристрій для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються, який містить витяжну трубу опалювальної системи, призначену для відведення продуктів згоряння з печі або іншого нагрівального пристрою, встановленого в приміщеннях для підтримки необхідної температури в зимовий час. Суттєвим недоліком даного пристрою для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються, є можливість задування великої кількості холодного повітря всередину витяжної труби під час ураганних вітрів, що може викликати гасіння вогню в печі і котлах, в яких використовують горючі гази. В результаті цього з'являється велика вірогідність можливих пожеж і вибухів в приміщеннях, а також можливість отруєння людей горючими та чадними газами. В основу корисної моделі поставлена задача створення такого пристрою для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються, в якому навіть при малій висоті витяжної труби опалювальної системи під час сильних ураганних вітрів суттєво знижується вірогідність виникнення пожеж і вибухів в приміщеннях та отруєння людей горючими та чадними газами. Поставлена задача вирішується тим, що пристрій для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються та містять витяжну трубу опалювальної системи, призначену для відведення продуктів згорання з печі або іншого нагрівального пристрою, встановленого в приміщеннях для підтримки необхідної температури в зимовий час, оснащений 1 UA 87406 U 5 10 15 20 25 30 35 40 45 50 55 вітрозахисним приладом, який складається з порожнистого корпусу, кільця кріплення та тросів кріплення, причому на верхню частину витяжної труби встановлений порожнистий корпус, виготовлений з металу, нижня частина якого має форму круга з зовнішнім діаметром не більше двох зовнішніх діаметрів витяжної труби та з співвісним внутрішнім круговим отвором, який має діаметр, що дозволяє насувати його на витяжну трубу з щільним приляганням, а верхня частина щільно сполучена з нижньою частиною по периметру його зовнішнього діаметра, має зовнішню форму половини, цілої або майже цілої кулі, та внутрішній горизонтально розташований круговий отвір, діаметр якого приблизно дорівнює внутрішньому діаметру витяжної труби для перешкоджання його спуску нижче верхнього краю витяжної труби, а кільце кріплення, яке міцно з'єднане з витяжною трубою нижче від порожнистого корпусу за допомогою тросів кріплення механічно приєднане до порожнистого корпусу для забезпечення механічної стійкості. У зимовий період під час ураганних вітрів запропонований пристрій для забезпечення екологічної та пожежної безпеки приміщень змінює напрям та швидкість потоку вітру, що суттєво знижується вірогідність виникнення пожеж і вибухів в приміщеннях та отруєння людей горючими та чадними газами. На кресленні показана конструкція запропонованого пристрою для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються. Запропонований пристрій для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються, містить вітрозахисний прилад, який складається з витяжної труби 1, кільця кріплення 2, тросів кріплення 3, порожнистого корпусу 4, прямого 5 та змінного 6 напрямку потоку вітру. Прямий 5 та змінний 6 напрямки потоку вітру на кресленні показані умовно для пояснення роботи пристрою. Витяжна труба 1 розташована між вихідним отвором печі або іншого нагрівального пристрою приміщення та зовнішнім середовищем над дахом будинку, порожнистий корпус 4 встановлений на верхню частину витяжної труби 1, кільце кріплення 2 міцно з'єднане з витяжною трубою 1 нижче від порожнистого корпусу 4, а троси кріплення 3 механічно з'єднують кільце кріплення 2 з порожнистим корпусом 4. Запропонований пристрій для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються, працює наступним чином. У зимовий період при відсутності вітру під час роботи різних нагрівальних пристроїв всі відходи продуктів згорання через витяжну трубу 1 виходять в зовнішнє середовище. При цьому задування холодного повітря всередину витяжних труб не відбувається, відсутня вірогідність появи можливих пожеж, вибухів, а також можливість отруєння людей горючими та чадними газами. У разі виникнення ураганних вітрів у зимовий період в напрямку витяжної труби 1 та змонтованого на ній порожнистого корпусу 4 дме вітер прямого напрямку 5. Наштовхуючись на порожнистий корпус 4, вітер змінює напрям свого потоку уверх від витяжної труби 1 та дме в змінному напрямку 6. Крім цього, одночасно, що є дуже важливим, зменшуються швидкість та сила вітру. В результаті повністю виключається можливість задування великої кількості холодного повітря всередину витяжних труб у разі виникнення ураганних вітрів в зимовий період та суттєво знижується вірогідність виникнення пожеж і вибухів в приміщеннях та отруєння людей горючими та чадними газами. Слід відзначити, що порожнистий корпус 4 повинен бути побудований з нержавіючої сталі, або іншого матеріалу, що має антикорозійні властивості. Таким чином одержаний пристрій для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються, який дозволяє вирішити проблему забезпечення екологічних вимог при експлуатації печей в будинках з відносно невисокими витяжними трубами. Проведені експериментальні дослідження підтвердили працездатність та позитивні якості запропонованого пристрою для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються. Після застосування запропонованого пристрою для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються в одному з сільських будинків в зимовий період 2012 та 2013 років під час ураганних вітрів не було випадків задування великої кількості холодного повітря всередину витяжних труб, не виникало гасіння вогню в печах і котлах, в яких використовують горючі гази. Запропонований пристрій для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються, простий в побудові та серійному виробництві. 2 UA 87406 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Пристрій для забезпечення екологічної та пожежної безпеки приміщень, що обігріваються, містить витяжну трубу опалювальної системи, призначену для відведення продуктів згоряння з печі або іншого нагрівального пристрою, встановленого в приміщеннях для підтримки необхідної температури в зимовий час, який відрізняється тим, що він оснащений вітрозахисним приладом, що складається з порожнистого корпусу, кільця кріплення та тросів кріплення, причому на верхню частину витяжної труби встановлений порожнистий корпус, виготовлений з металу, нижня частина якого має форму круга з зовнішнім діаметром не більше двох зовнішніх діаметрів витяжної труби та з співвісним внутрішнім круговим отвором, який має діаметр, що дозволяє насувати його на витяжну трубу з щільним приляганням, а верхня частина щільно сполучена з нижньою частиною по периметру його зовнішнього діаметра, має зовнішню форму половини, цілої або майже цілої кулі та внутрішній горизонтально розташований круговий отвір, діаметр якого приблизно дорівнює внутрішньому діаметру витяжної труби для перешкоджання його спуску нижче верхнього краю витяжної труби, а кільце кріплення, яке міцно з'єднане з витяжною трубою нижче від порожнистого корпусу за допомогою тросів кріплення механічно приєднане до порожнистого корпусу для забезпечення механічної стійкості. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
