Зразок для випробування на стиск

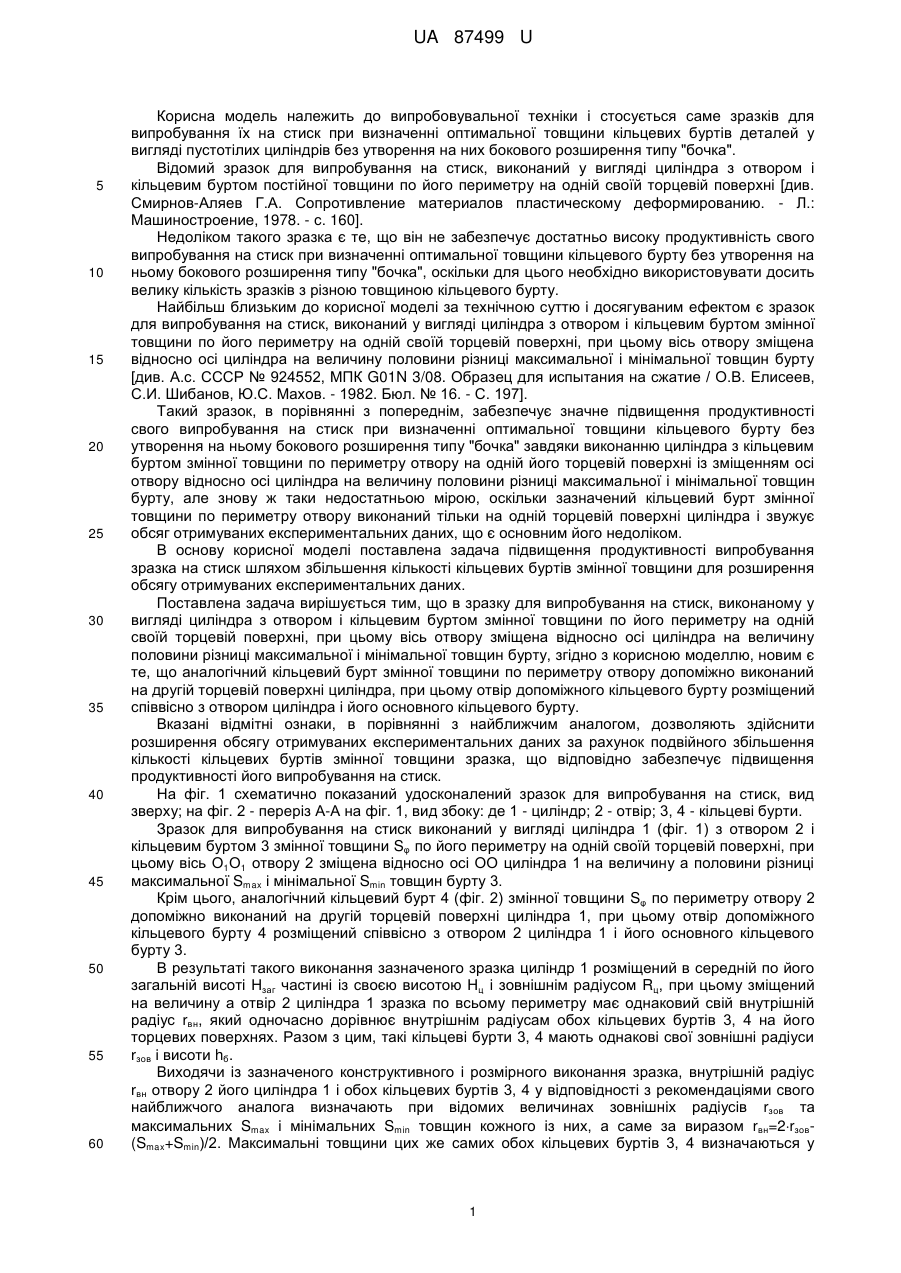

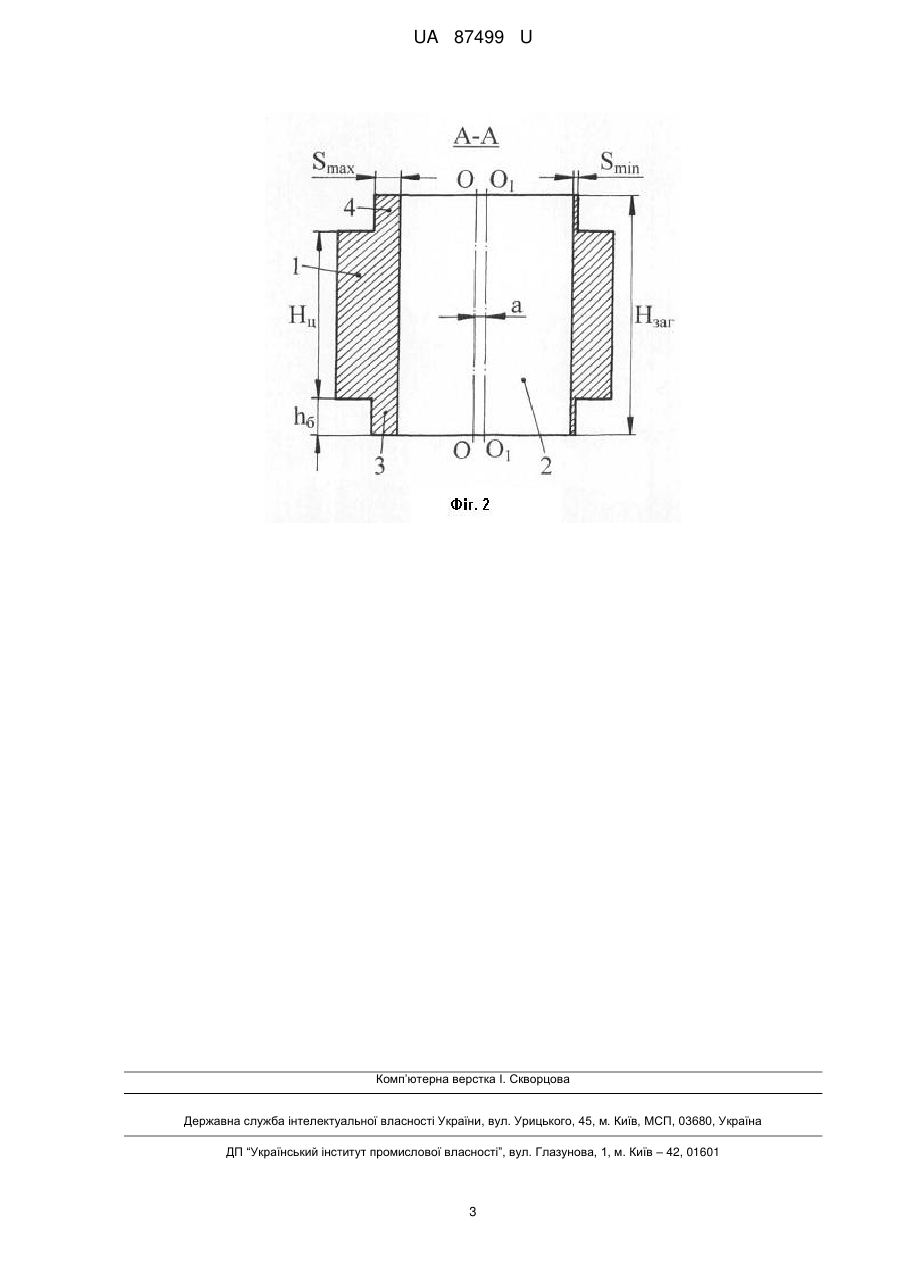

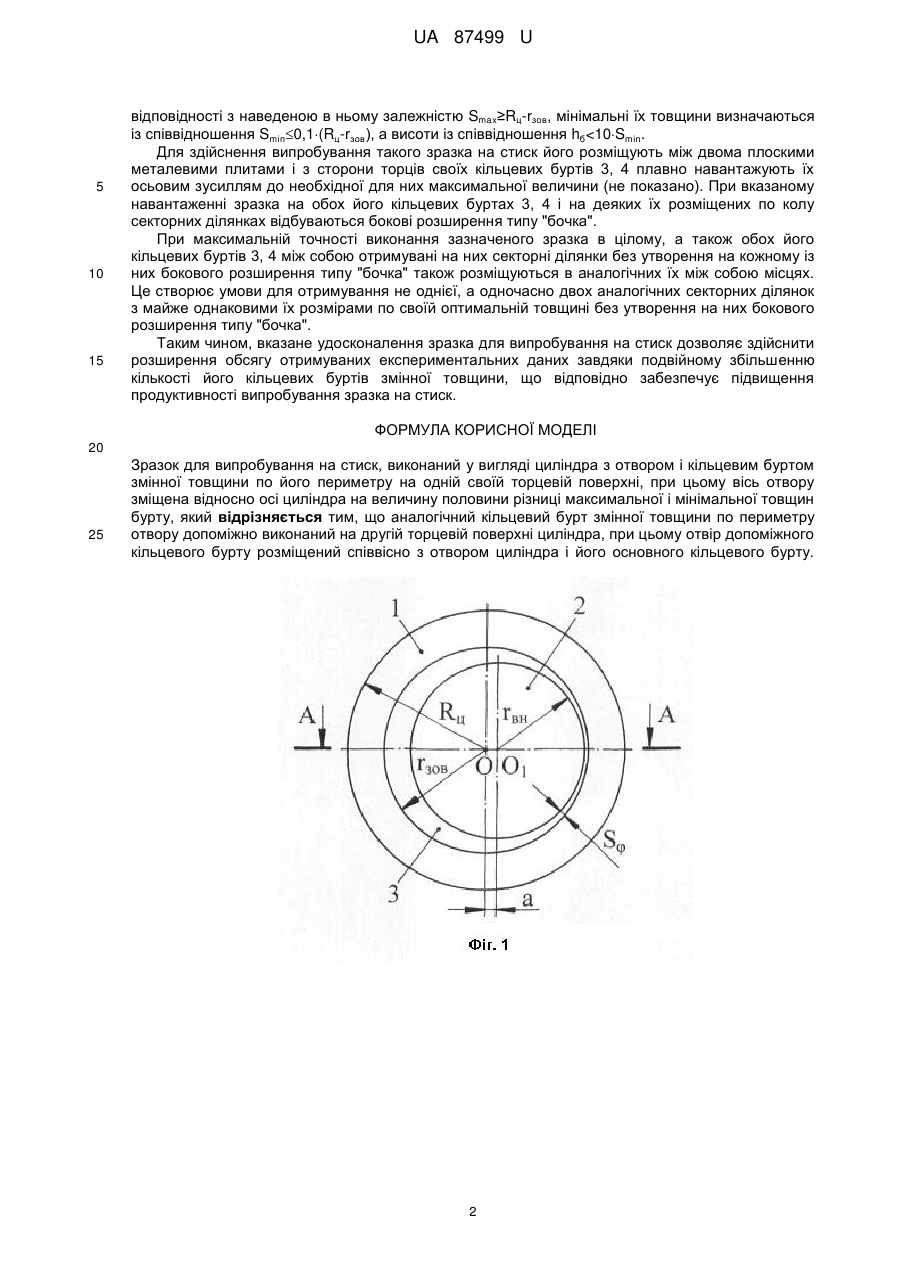

Реферат: UA 87499 U UA 87499 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до випробовувальної техніки і стосується саме зразків для випробування їх на стиск при визначенні оптимальної товщини кільцевих буртів деталей у вигляді пустотілих циліндрів без утворення на них бокового розширення типу "бочка". Відомий зразок для випробування на стиск, виконаний у вигляді циліндра з отвором і кільцевим буртом постійної товщини по його периметру на одній своїй торцевій поверхні [див. Смирнов-Аляев Г.А. Сопротивление материалов пластическому деформированию. - Л.: Машиностроение, 1978. - с. 160]. Недоліком такого зразка є те, що він не забезпечує достатньо високу продуктивність свого випробування на стиск при визначенні оптимальної товщини кільцевого бурту без утворення на ньому бокового розширення типу "бочка", оскільки для цього необхідно використовувати досить велику кількість зразків з різною товщиною кільцевого бурту. Найбільш близьким до корисної моделі за технічною суттю і досягуваним ефектом є зразок для випробування на стиск, виконаний у вигляді циліндра з отвором і кільцевим буртом змінної товщини по його периметру на одній своїй торцевій поверхні, при цьому вісь отвору зміщена відносно осі циліндра на величину половини різниці максимальної і мінімальної товщин бурту [див. А.с. СССР № 924552, МПК G01N 3/08. Образец для испытания на сжатие / О.В. Елисеев, С.И. Шибанов, Ю.С. Махов. - 1982. Бюл. № 16. - С. 197]. Такий зразок, в порівнянні з попереднім, забезпечує значне підвищення продуктивності свого випробування на стиск при визначенні оптимальної товщини кільцевого бурту без утворення на ньому бокового розширення типу "бочка" завдяки виконанню циліндра з кільцевим буртом змінної товщини по периметру отвору на одній його торцевій поверхні із зміщенням осі отвору відносно осі циліндра на величину половини різниці максимальної і мінімальної товщин бурту, але знову ж таки недостатньою мірою, оскільки зазначений кільцевий бурт змінної товщини по периметру отвору виконаний тільки на одній торцевій поверхні циліндра і звужує обсяг отримуваних експериментальних даних, що є основним його недоліком. В основу корисної моделі поставлена задача підвищення продуктивності випробування зразка на стиск шляхом збільшення кількості кільцевих буртів змінної товщини для розширення обсягу отримуваних експериментальних даних. Поставлена задача вирішується тим, що в зразку для випробування на стиск, виконаному у вигляді циліндра з отвором і кільцевим буртом змінної товщини по його периметру на одній своїй торцевій поверхні, при цьому вісь отвору зміщена відносно осі циліндра на величину половини різниці максимальної і мінімальної товщин бурту, згідно з корисною моделлю, новим є те, що аналогічний кільцевий бурт змінної товщини по периметру отвору допоміжно виконаний на другій торцевій поверхні циліндра, при цьому отвір допоміжного кільцевого бурту розміщений співвісно з отвором циліндра і його основного кільцевого бурту. Вказані відмітні ознаки, в порівнянні з найближчим аналогом, дозволяють здійснити розширення обсягу отримуваних експериментальних даних за рахунок подвійного збільшення кількості кільцевих буртів змінної товщини зразка, що відповідно забезпечує підвищення продуктивності його випробування на стиск. На фіг. 1 схематично показаний удосконалений зразок для випробування на стиск, вид зверху; на фіг. 2 - переріз А-А на фіг. 1, вид збоку: де 1 - циліндр; 2 - отвір; 3, 4 - кільцеві бурти. Зразок для випробування на стиск виконаний у вигляді циліндра 1 (фіг. 1) з отвором 2 і кільцевим буртом 3 змінної товщини Sφ по його периметру на одній своїй торцевій поверхні, при цьому вісь О1О1 отвору 2 зміщена відносно осі ОО циліндра 1 на величину а половини різниці максимальної Smax і мінімальної Smin товщин бурту 3. Крім цього, аналогічний кільцевий бурт 4 (фіг. 2) змінної товщини Sφ по периметру отвору 2 допоміжно виконаний на другій торцевій поверхні циліндра 1, при цьому отвір допоміжного кільцевого бурту 4 розміщений співвісно з отвором 2 циліндра 1 і його основного кільцевого бурту 3. В результаті такого виконання зазначеного зразка циліндр 1 розміщений в середній по його загальній висоті Нзаг частині із своєю висотою Нц і зовнішнім радіусом Rц, при цьому зміщений на величину а отвір 2 циліндра 1 зразка по всьому периметру має однаковий свій внутрішній радіус rвн, який одночасно дорівнює внутрішнім радіусам обох кільцевих буртів 3, 4 на його торцевих поверхнях. Разом з цим, такі кільцеві бурти 3, 4 мають однакові свої зовнішні радіуси rзов і висоти hб. Виходячи із зазначеного конструктивного і розмірного виконання зразка, внутрішній радіус rвн отвору 2 його циліндра 1 і обох кільцевих буртів 3, 4 у відповідності з рекомендаціями свого найближчого аналога визначають при відомих величинах зовнішніх радіусів rзов та максимальних Smax і мінімальних Smin товщин кожного із них, а саме за виразом rвн=2rзов(Smax+Smin)/2. Максимальні товщини цих же самих обох кільцевих буртів 3, 4 визначаються у 1 UA 87499 U 5 10 15 відповідності з наведеною в ньому залежністю Smax≥Rц-rзов, мінімальні їх товщини визначаються із співвідношення Smin0,1(Rц-rзов), а висоти із співвідношення hб
