Пристрій для випробування призматичних зразків на тривісний стиск

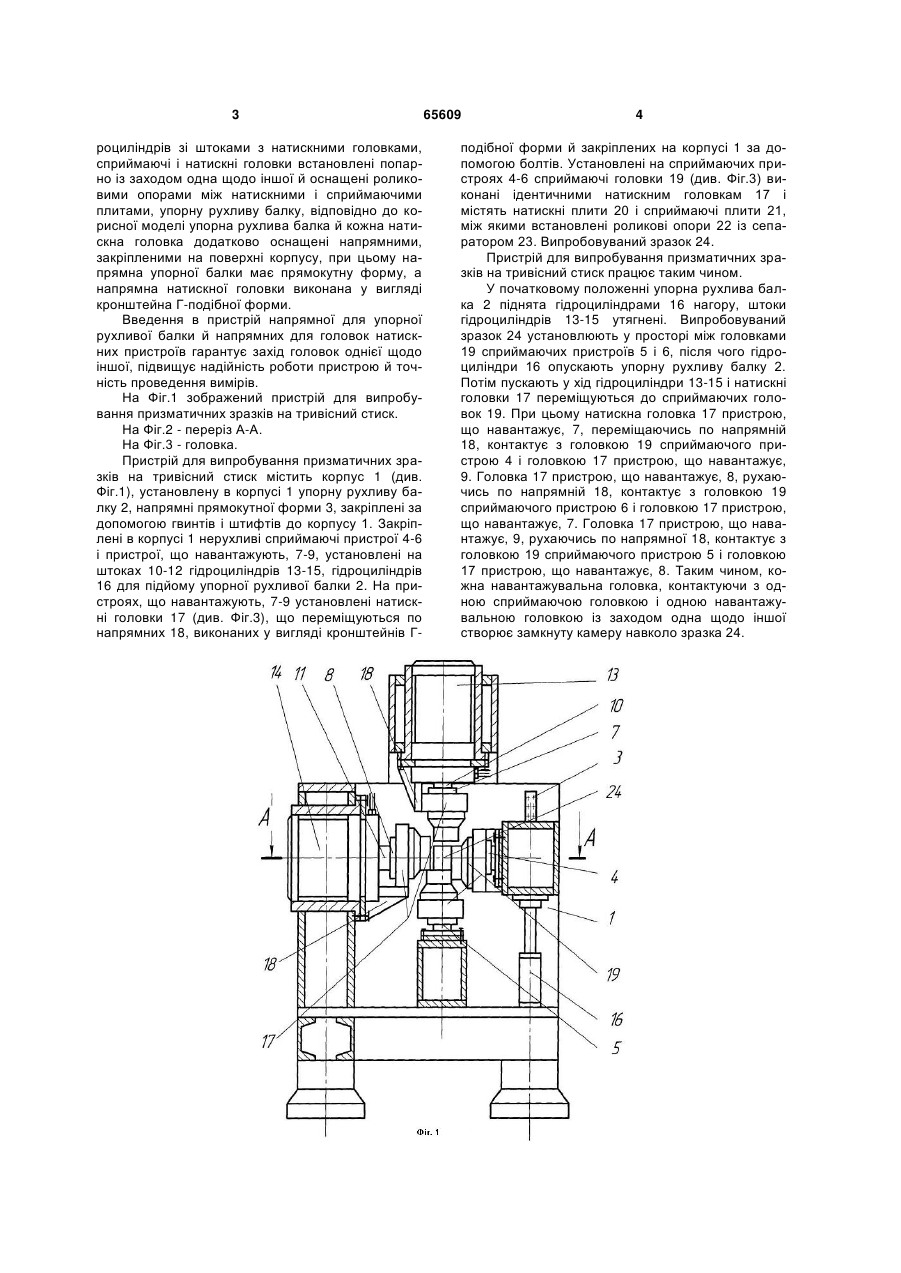

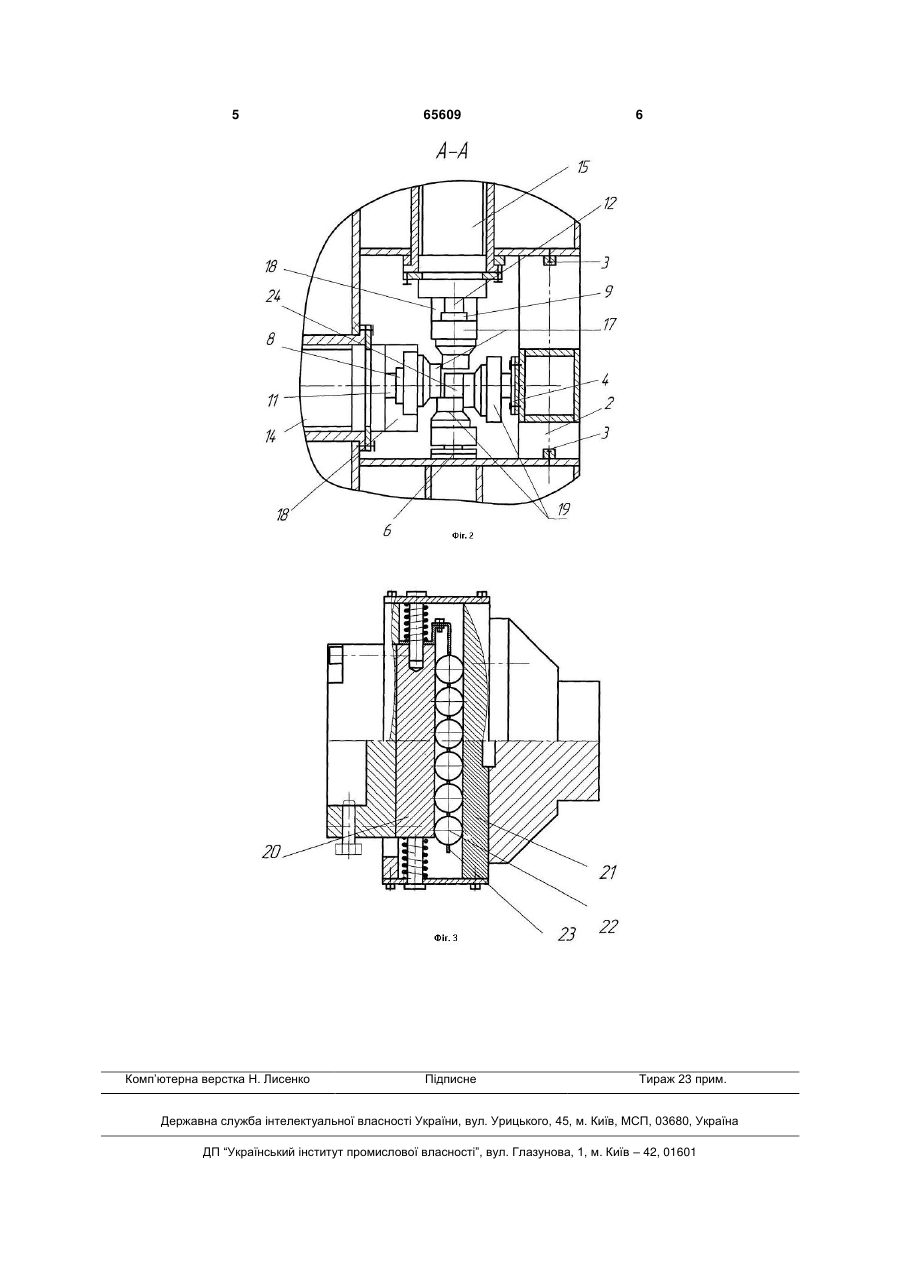

Пристрій для випробування призматичних зразків на тривісний стиск, що містить корпус, із розміщеними в ньому в трьох взаємноперпендикулярних напрямках нерухомими сприй 3 роциліндрів зі штоками з натискними головками, сприймаючі і натискні головки встановлені попарно із заходом одна щодо іншої й оснащені роликовими опорами між натискними і сприймаючими плитами, упорну рухливу балку, відповідно до корисної моделі упорна рухлива балка й кожна натискна головка додатково оснащені напрямними, закріпленими на поверхні корпусу, при цьому напрямна упорної балки має прямокутну форму, а напрямна натискної головки виконана у вигляді кронштейна Г-подібної форми. Введення в пристрій напрямної для упорної рухливої балки й напрямних для головок натискних пристроїв гарантує захід головок однієї щодо іншої, підвищує надійність роботи пристрою й точність проведення вимірів. На Фіг.1 зображений пристрій для випробування призматичних зразків на тривісний стиск. На Фіг.2 - переріз А-А. На Фіг.3 - головка. Пристрій для випробування призматичних зразків на тривісний стиск містить корпус 1 (див. Фіг.1), установлену в корпусі 1 упорну рухливу балку 2, напрямні прямокутної форми 3, закріплені за допомогою гвинтів і штифтів до корпусу 1. Закріплені в корпусі 1 нерухливі сприймаючі пристрої 4-6 і пристрої, що навантажують, 7-9, установлені на штоках 10-12 гідроциліндрів 13-15, гідроциліндрів 16 для підйому упорної рухливої балки 2. На пристроях, що навантажують, 7-9 установлені натискні головки 17 (див. Фіг.3), що переміщуються по напрямних 18, виконаних у вигляді кронштейнів Г 65609 4 подібної форми й закріплених на корпусі 1 за допомогою болтів. Установлені на сприймаючих пристроях 4-6 сприймаючі головки 19 (див. Фіг.3) виконані ідентичними натискним головкам 17 і містять натискні плити 20 і сприймаючі плити 21, між якими встановлені роликові опори 22 із сепаратором 23. Випробовуваний зразок 24. Пристрій для випробування призматичних зразків на тривісний стиск працює таким чином. У початковому положенні упорна рухлива балка 2 піднята гідроциліндрами 16 нагору, штоки гідроциліндрів 13-15 утягнені. Випробовуваний зразок 24 установлюють у просторі між головками 19 сприймаючих пристроїв 5 і 6, після чого гідроциліндри 16 опускають упорну рухливу балку 2. Потім пускають у хід гідроциліндри 13-15 і натискні головки 17 переміщуються до сприймаючих головок 19. При цьому натискна головка 17 пристрою, що навантажує, 7, переміщаючись по напрямній 18, контактує з головкою 19 сприймаючого пристрою 4 і головкою 17 пристрою, що навантажує, 9. Головка 17 пристрою, що навантажує, 8, рухаючись по напрямній 18, контактує з головкою 19 сприймаючого пристрою 6 і головкою 17 пристрою, що навантажує, 7. Головка 17 пристрою, що навантажує, 9, рухаючись по напрямної 18, контактує з головкою 19 сприймаючого пристрою 5 і головкою 17 пристрою, що навантажує, 8. Таким чином, кожна навантажувальна головка, контактуючи з одною сприймаючою головкою і одною навантажувальною головкою із заходом одна щодо іншої створює замкнуту камеру навколо зразка 24. 5 Комп’ютерна верстка Н. Лисенко 65609 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
