Компенсатор повної дисперсії оптичних імпульсних сигналів
Номер патенту: 87543
Опубліковано: 10.02.2014
Автори: Старенький Іван Володимирович, Багачук Денис Геннадійович, Макаров Терентій Варфоломієвич
Формула / Реферат
Компенсатор повної дисперсії оптичних імпульсних сигналів, що містить котушку з намотаним виток до витка одномодовим оптичним волокном, якій відрізняється тим, що котушка, яка поміщена у посудину з нестисливою рідиною, через п'єзопластику підключена до електричного генератора з частотою, що регулюється, до другого кінця котушки підключений поглинач звуку.
Текст

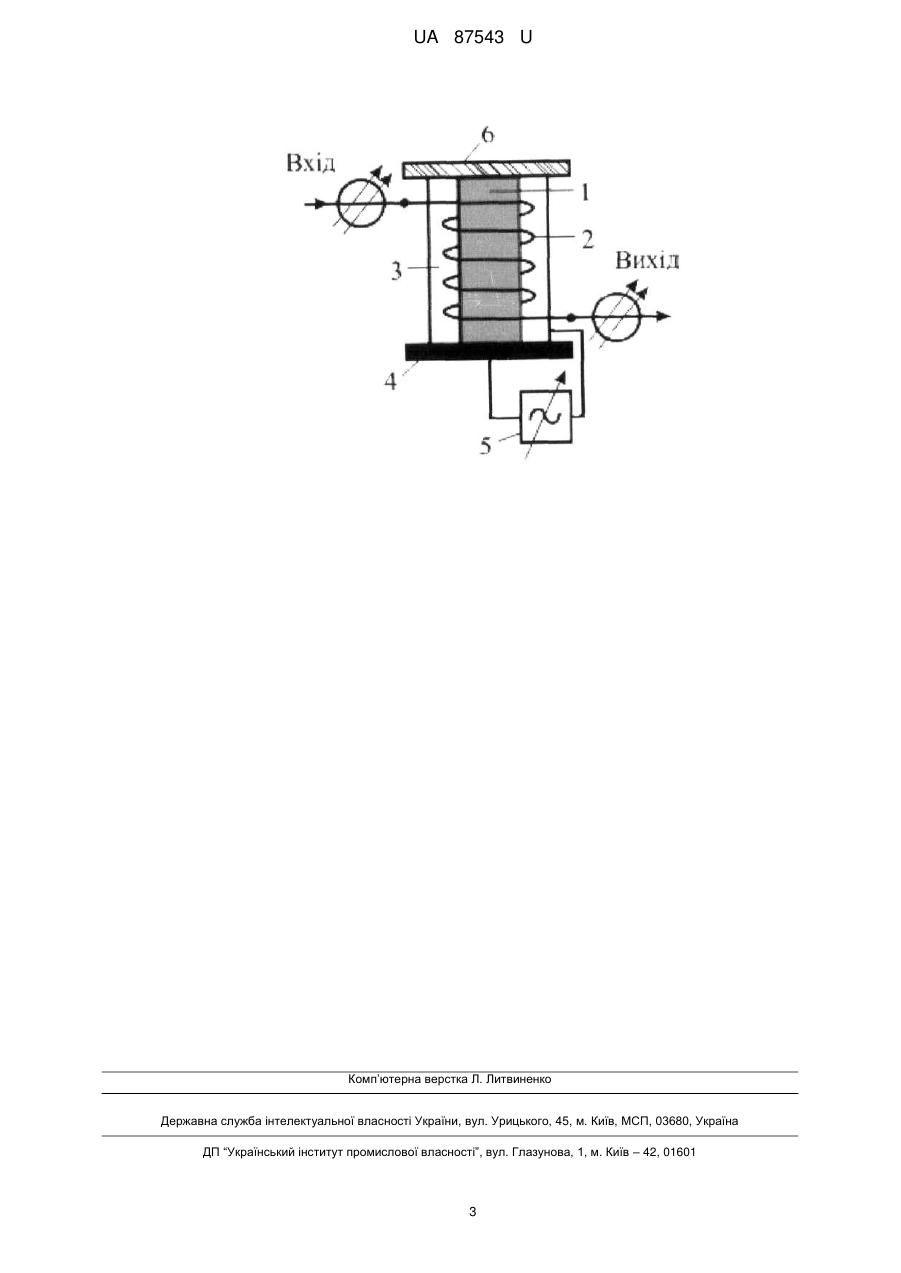

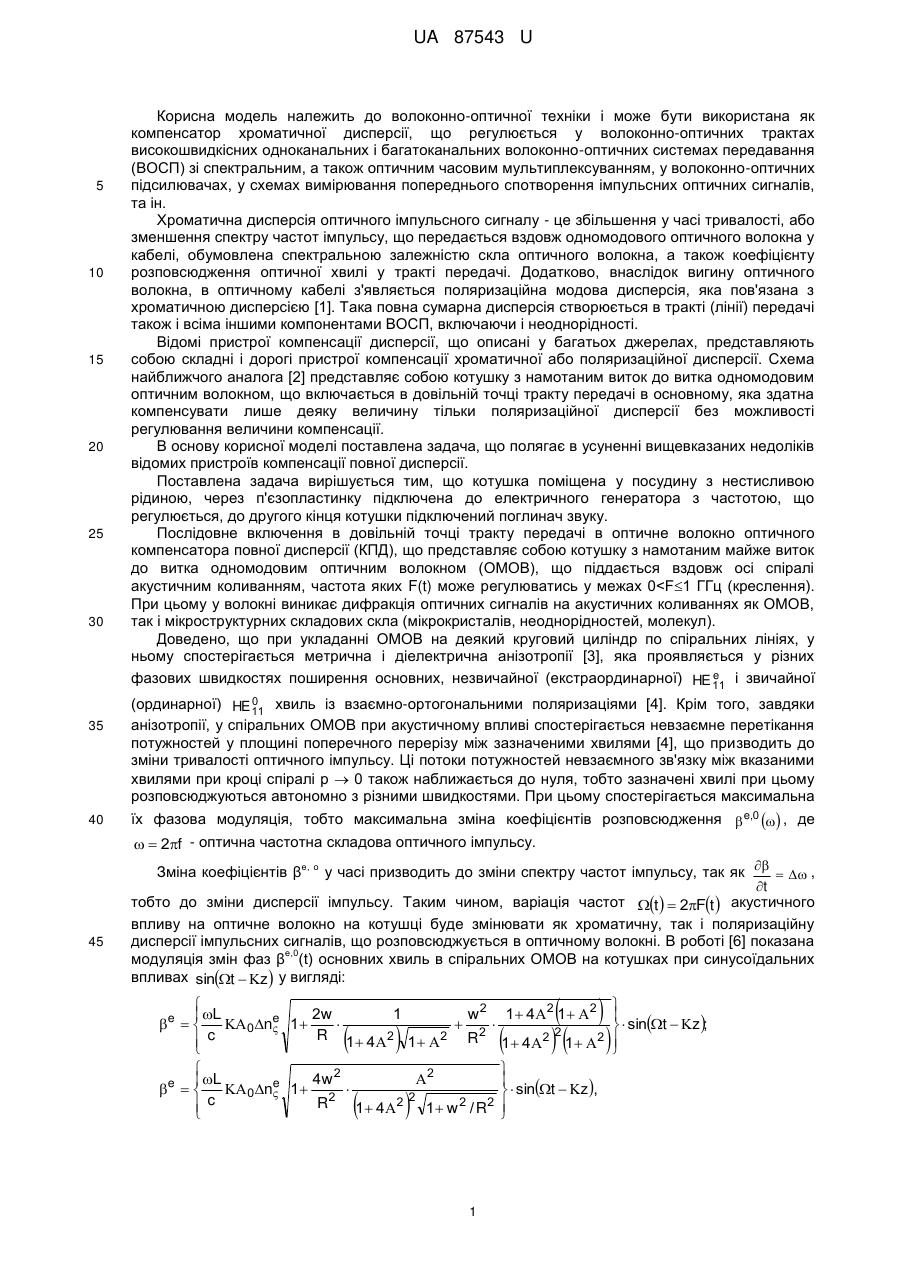

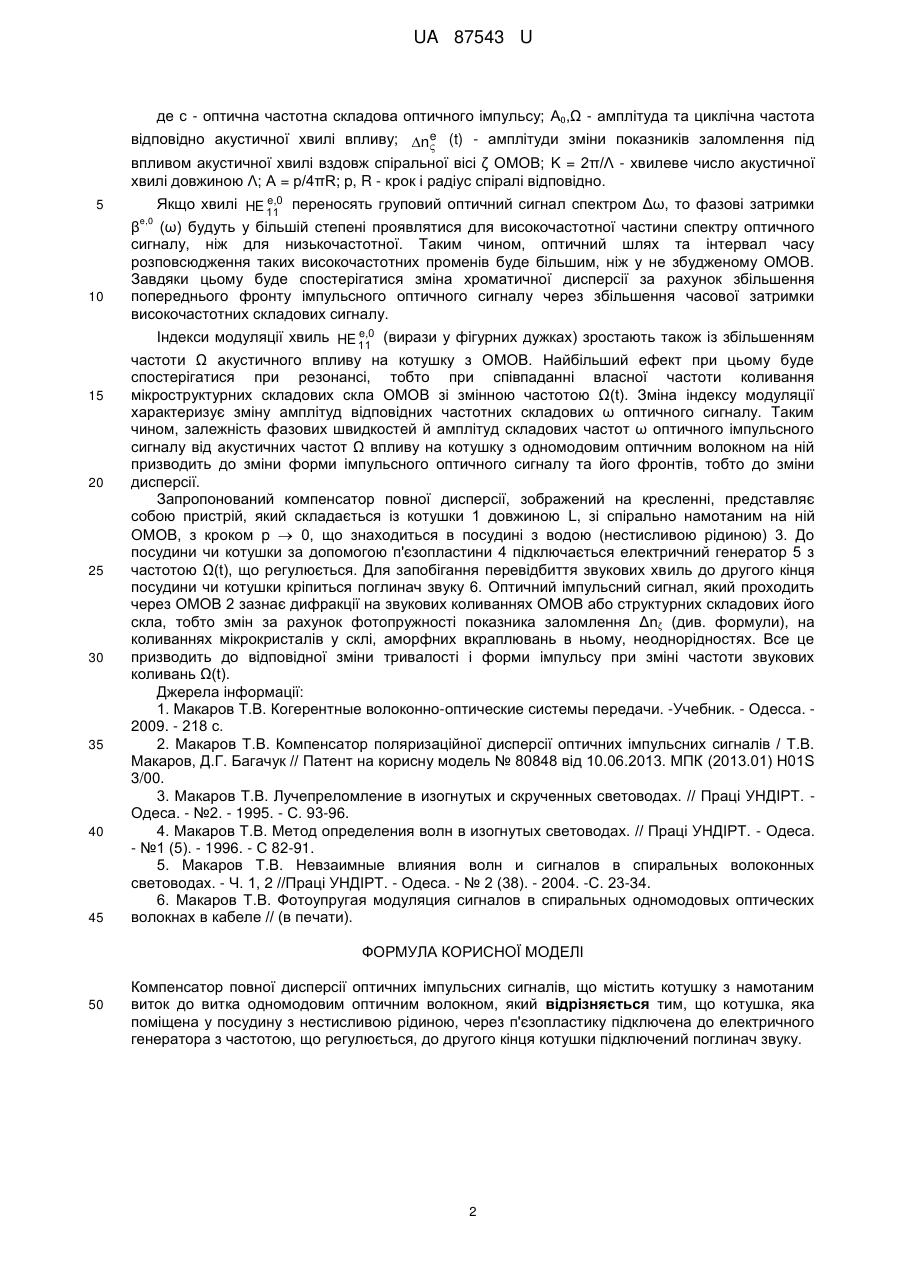

Реферат: UA 87543 U UA 87543 U 5 10 15 20 25 30 35 40 Корисна модель належить до волоконно-оптичної техніки і може бути використана як компенсатор хроматичної дисперсії, що регулюється у волоконно-оптичних трактах високошвидкісних одноканальних і багатоканальних волоконно-оптичних системах передавання (ВОСП) зі спектральним, а також оптичним часовим мультиплексуванням, у волоконно-оптичних підсилювачах, у схемах вимірювання попереднього спотворення імпульсних оптичних сигналів, та ін. Хроматична дисперсія оптичного імпульсного сигналу - це збільшення у часі тривалості, або зменшення спектру частот імпульсу, що передається вздовж одномодового оптичного волокна у кабелі, обумовлена спектральною залежністю скла оптичного волокна, а також коефіцієнту розповсюдження оптичної хвилі у тракті передачі. Додатково, внаслідок вигину оптичного волокна, в оптичному кабелі з'являється поляризаційна модова дисперсія, яка пов'язана з хроматичною дисперсією [1]. Така повна сумарна дисперсія створюється в тракті (лінії) передачі також і всіма іншими компонентами ВОСП, включаючи і неоднорідності. Відомі пристрої компенсації дисперсії, що описані у багатьох джерелах, представляють собою складні і дорогі пристрої компенсації хроматичної або поляризаційної дисперсії. Схема найближчого аналога [2] представляє собою котушку з намотаним виток до витка одномодовим оптичним волокном, що включається в довільній точці тракту передачі в основному, яка здатна компенсувати лише деяку величину тільки поляризаційної дисперсії без можливості регулювання величини компенсації. В основу корисної моделі поставлена задача, що полягає в усуненні вищевказаних недоліків відомих пристроїв компенсації повної дисперсії. Поставлена задача вирішується тим, що котушка поміщена у посудину з нестисливою рідиною, через п'єзопластинку підключена до електричного генератора з частотою, що регулюється, до другого кінця котушки підключений поглинач звуку. Послідовне включення в довільній точці тракту передачі в оптичне волокно оптичного компенсатора повної дисперсії (КПД), що представляє собою котушку з намотаним майже виток до витка одномодовим оптичним волокном (ОМОВ), що піддається вздовж осі спіралі акустичним коливанням, частота яких F(t) може регулюватись у межах 0
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G02B 6/44
Мітки: повної, оптичних, імпульсних, сигналів, компенсатор, дисперсії
Код посилання
<a href="https://ua.patents.su/5-87543-kompensator-povno-dispersi-optichnikh-impulsnikh-signaliv.html" target="_blank" rel="follow" title="База патентів України">Компенсатор повної дисперсії оптичних імпульсних сигналів</a>
