Спосіб збільшення зони технічної розвідки з пункту технічного спостереження

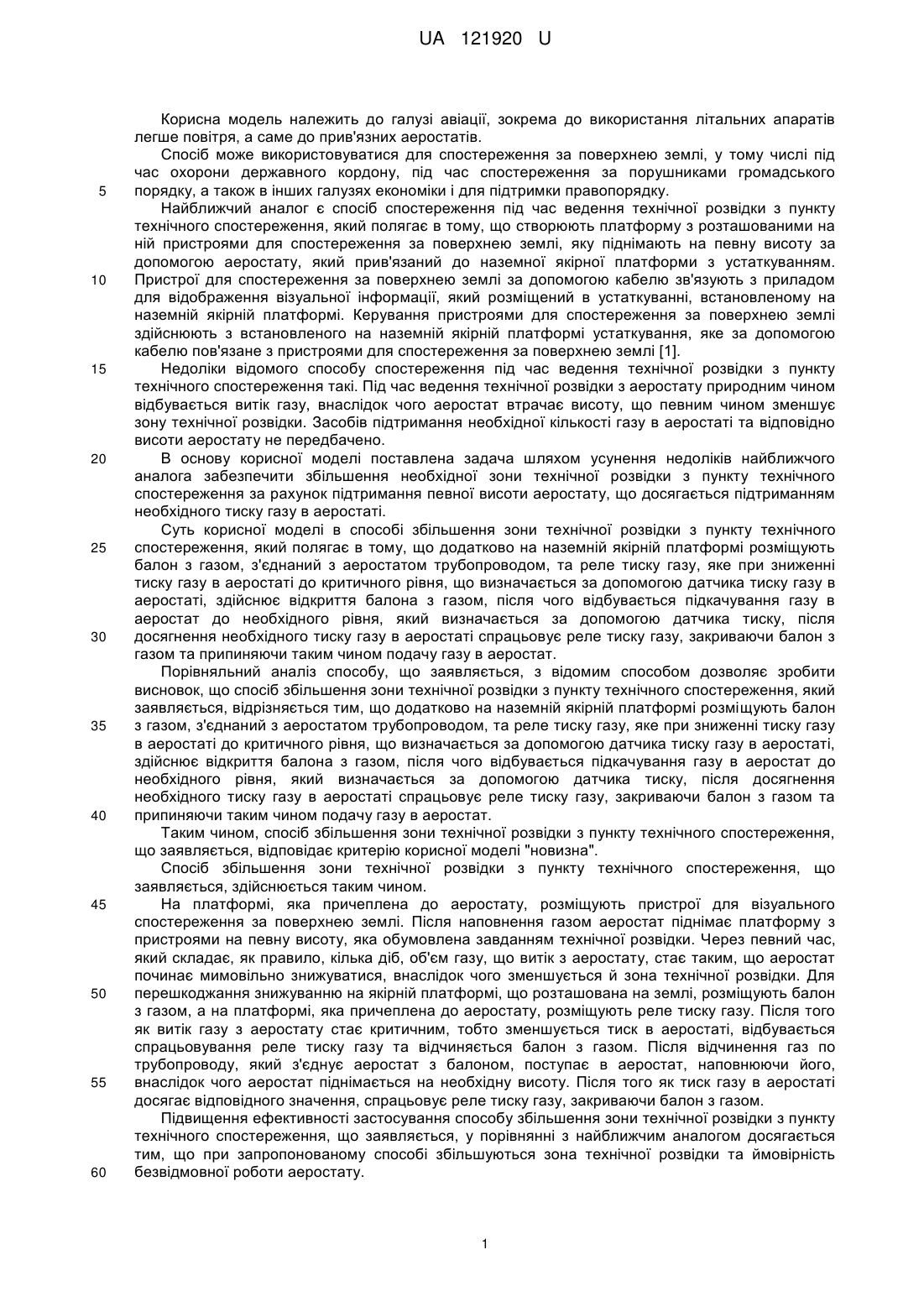

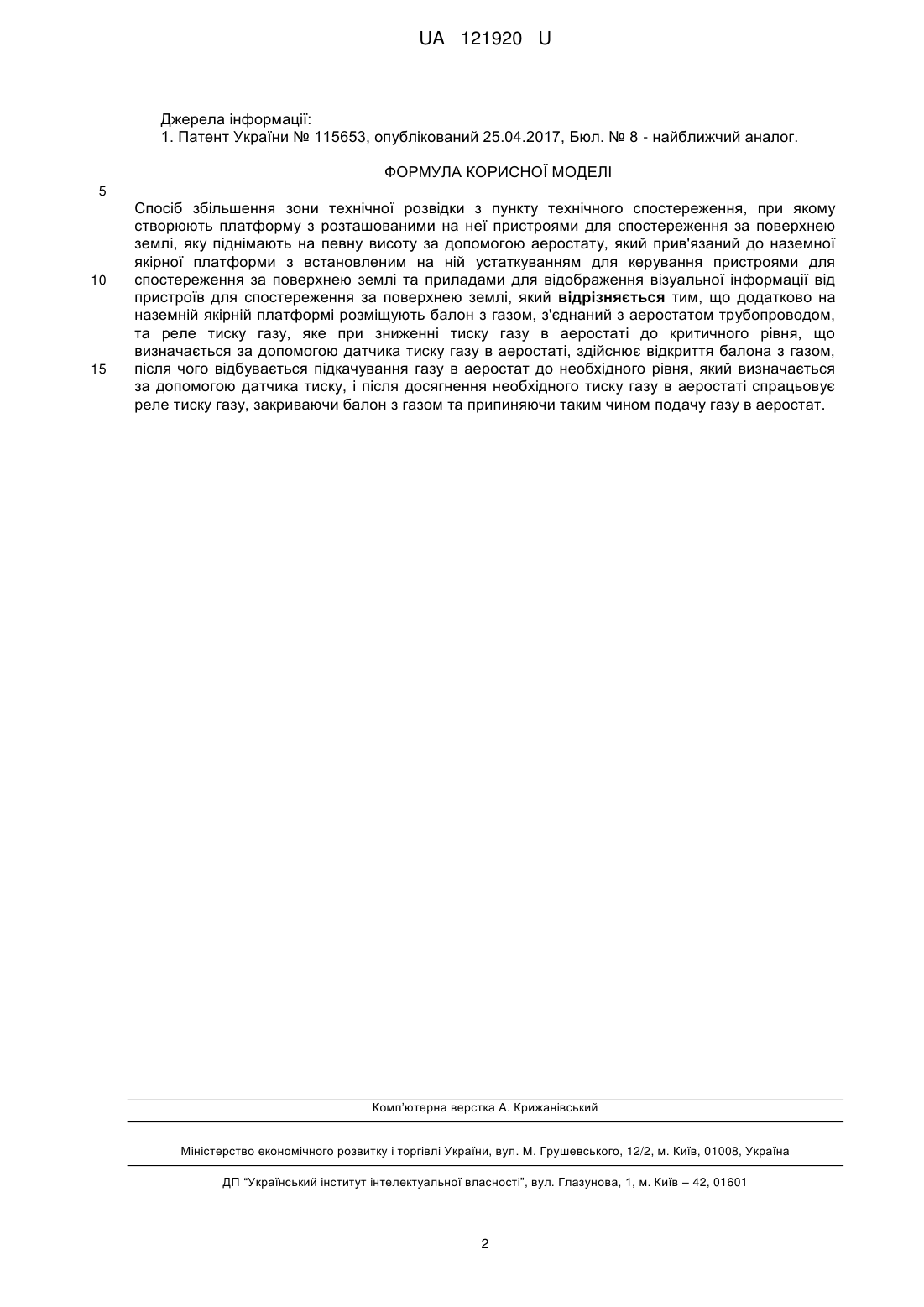

Реферат: Спосіб збільшення зони технічної розвідки з пункту технічного спостереження, при якому створюють платформу з розташованими на неї пристроями для спостереження за поверхнею землі, яку піднімають на певну висоту за допомогою аеростату, який прив'язаний до наземної якірної платформи з встановленим на ній устаткуванням для керування пристроями для спостереження за поверхнею землі та приладами для відображення візуальної інформації від пристроїв для спостереження за поверхнею землі. Додатково на наземній якірній платформі розміщують балон з газом, з'єднаний з аеростатом трубопроводом, та реле тиску газу, яке при зниженні тиску газу в аеростаті до критичного рівня, що визначається за допомогою датчика тиску газу в аеростаті, здійснює відкриття балона з газом, після чого відбувається підкачування газу в аеростат до необхідного рівня. UA 121920 U (54) СПОСІБ ЗБІЛЬШЕННЯ ЗОНИ ТЕХНІЧНОЇ РОЗВІДКИ З ПУНКТУ ТЕХНІЧНОГО СПОСТЕРЕЖЕННЯ UA 121920 U UA 121920 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі авіації, зокрема до використання літальних апаратів легше повітря, а саме до прив'язних аеростатів. Спосіб може використовуватися для спостереження за поверхнею землі, у тому числі під час охорони державного кордону, під час спостереження за порушниками громадського порядку, а також в інших галузях економіки і для підтримки правопорядку. Найближчий аналог є спосіб спостереження під час ведення технічної розвідки з пункту технічного спостереження, який полягає в тому, що створюють платформу з розташованими на ній пристроями для спостереження за поверхнею землі, яку піднімають на певну висоту за допомогою аеростату, який прив'язаний до наземної якірної платформи з устаткуванням. Пристрої для спостереження за поверхнею землі за допомогою кабелю зв'язують з приладом для відображення візуальної інформації, який розміщений в устаткуванні, встановленому на наземній якірній платформі. Керування пристроями для спостереження за поверхнею землі здійснюють з встановленого на наземній якірній платформі устаткування, яке за допомогою кабелю пов'язане з пристроями для спостереження за поверхнею землі [1]. Недоліки відомого способу спостереження під час ведення технічної розвідки з пункту технічного спостереження такі. Під час ведення технічної розвідки з аеростату природним чином відбувається витік газу, внаслідок чого аеростат втрачає висоту, що певним чином зменшує зону технічної розвідки. Засобів підтримання необхідної кількості газу в аеростаті та відповідно висоти аеростату не передбачено. В основу корисної моделі поставлена задача шляхом усунення недоліків найближчого аналога забезпечити збільшення необхідної зони технічної розвідки з пункту технічного спостереження за рахунок підтримання певної висоти аеростату, що досягається підтриманням необхідного тиску газу в аеростаті. Суть корисної моделі в способі збільшення зони технічної розвідки з пункту технічного спостереження, який полягає в тому, що додатково на наземній якірній платформі розміщують балон з газом, з'єднаний з аеростатом трубопроводом, та реле тиску газу, яке при зниженні тиску газу в аеростаті до критичного рівня, що визначається за допомогою датчика тиску газу в аеростаті, здійснює відкриття балона з газом, після чого відбувається підкачування газу в аеростат до необхідного рівня, який визначається за допомогою датчика тиску, після досягнення необхідного тиску газу в аеростаті спрацьовує реле тиску газу, закриваючи балон з газом та припиняючи таким чином подачу газу в аеростат. Порівняльний аналіз способу, що заявляється, з відомим способом дозволяє зробити висновок, що спосіб збільшення зони технічної розвідки з пункту технічного спостереження, який заявляється, відрізняється тим, що додатково на наземній якірній платформі розміщують балон з газом, з'єднаний з аеростатом трубопроводом, та реле тиску газу, яке при зниженні тиску газу в аеростаті до критичного рівня, що визначається за допомогою датчика тиску газу в аеростаті, здійснює відкриття балона з газом, після чого відбувається підкачування газу в аеростат до необхідного рівня, який визначається за допомогою датчика тиску, після досягнення необхідного тиску газу в аеростаті спрацьовує реле тиску газу, закриваючи балон з газом та припиняючи таким чином подачу газу в аеростат. Таким чином, спосіб збільшення зони технічної розвідки з пункту технічного спостереження, що заявляється, відповідає критерію корисної моделі "новизна". Спосіб збільшення зони технічної розвідки з пункту технічного спостереження, що заявляється, здійснюється таким чином. На платформі, яка причеплена до аеростату, розміщують пристрої для візуального спостереження за поверхнею землі. Після наповнення газом аеростат піднімає платформу з пристроями на певну висоту, яка обумовлена завданням технічної розвідки. Через певний час, який складає, як правило, кілька діб, об'єм газу, що витік з аеростату, стає таким, що аеростат починає мимовільно знижуватися, внаслідок чого зменшується й зона технічної розвідки. Для перешкоджання знижуванню на якірній платформі, що розташована на землі, розміщують балон з газом, а на платформі, яка причеплена до аеростату, розміщують реле тиску газу. Після того як витік газу з аеростату стає критичним, тобто зменшується тиск в аеростаті, відбувається спрацьовування реле тиску газу та відчиняється балон з газом. Після відчинення газ по трубопроводу, який з'єднує аеростат з балоном, поступає в аеростат, наповнюючи його, внаслідок чого аеростат піднімається на необхідну висоту. Після того як тиск газу в аеростаті досягає відповідного значення, спрацьовує реле тиску газу, закриваючи балон з газом. Підвищення ефективності застосування способу збільшення зони технічної розвідки з пункту технічного спостереження, що заявляється, у порівнянні з найближчим аналогом досягається тим, що при запропонованому способі збільшуються зона технічної розвідки та ймовірність безвідмовної роботи аеростату. 1 UA 121920 U Джерела інформації: 1. Патент України № 115653, опублікований 25.04.2017, Бюл. № 8 - найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Спосіб збільшення зони технічної розвідки з пункту технічного спостереження, при якому створюють платформу з розташованими на неї пристроями для спостереження за поверхнею землі, яку піднімають на певну висоту за допомогою аеростату, який прив'язаний до наземної якірної платформи з встановленим на ній устаткуванням для керування пристроями для спостереження за поверхнею землі та приладами для відображення візуальної інформації від пристроїв для спостереження за поверхнею землі, який відрізняється тим, що додатково на наземній якірній платформі розміщують балон з газом, з'єднаний з аеростатом трубопроводом, та реле тиску газу, яке при зниженні тиску газу в аеростаті до критичного рівня, що визначається за допомогою датчика тиску газу в аеростаті, здійснює відкриття балона з газом, після чого відбувається підкачування газу в аеростат до необхідного рівня, який визначається за допомогою датчика тиску, і після досягнення необхідного тиску газу в аеростаті спрацьовує реле тиску газу, закриваючи балон з газом та припиняючи таким чином подачу газу в аеростат. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
