Теплоізоляційний екран для стінових панелей будівель

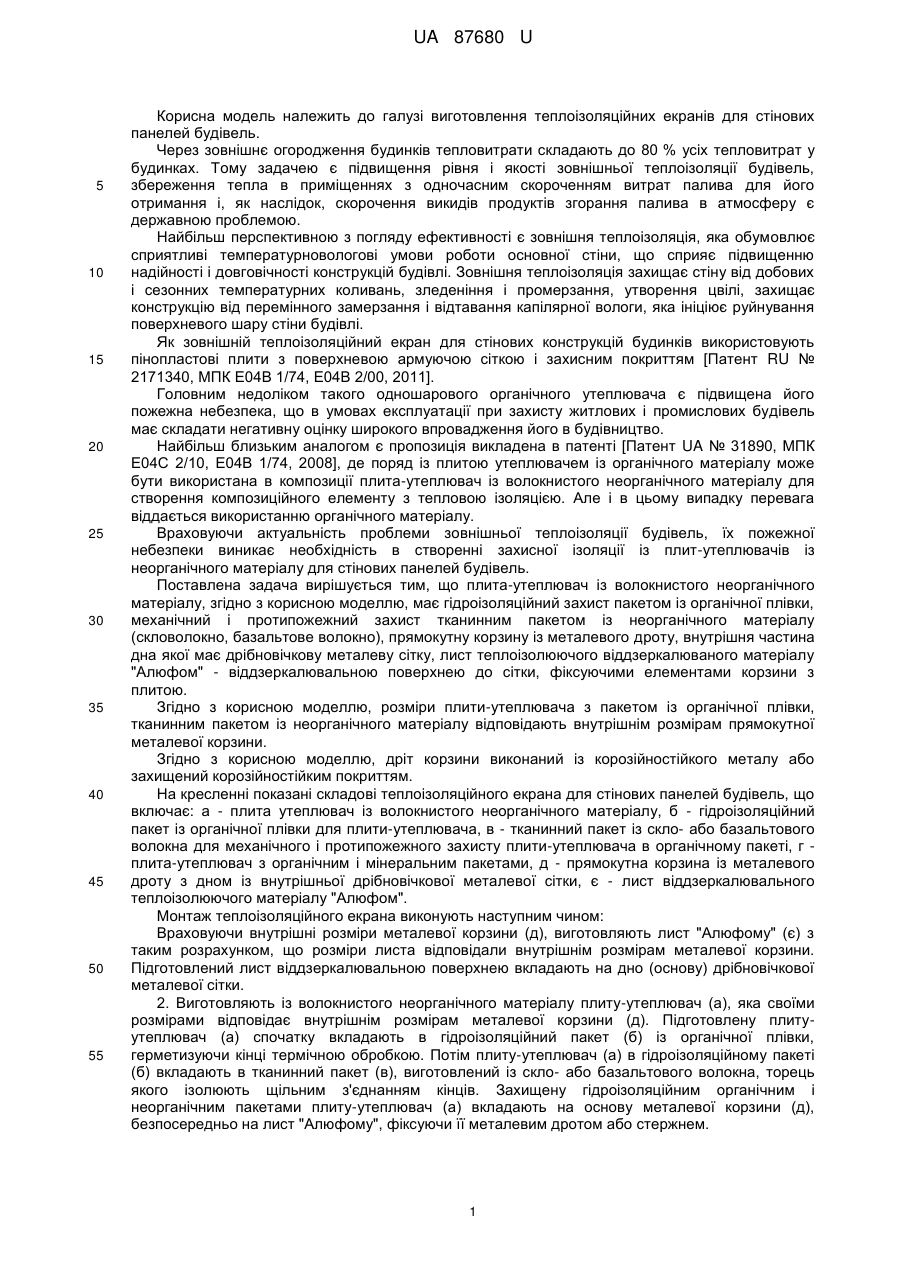

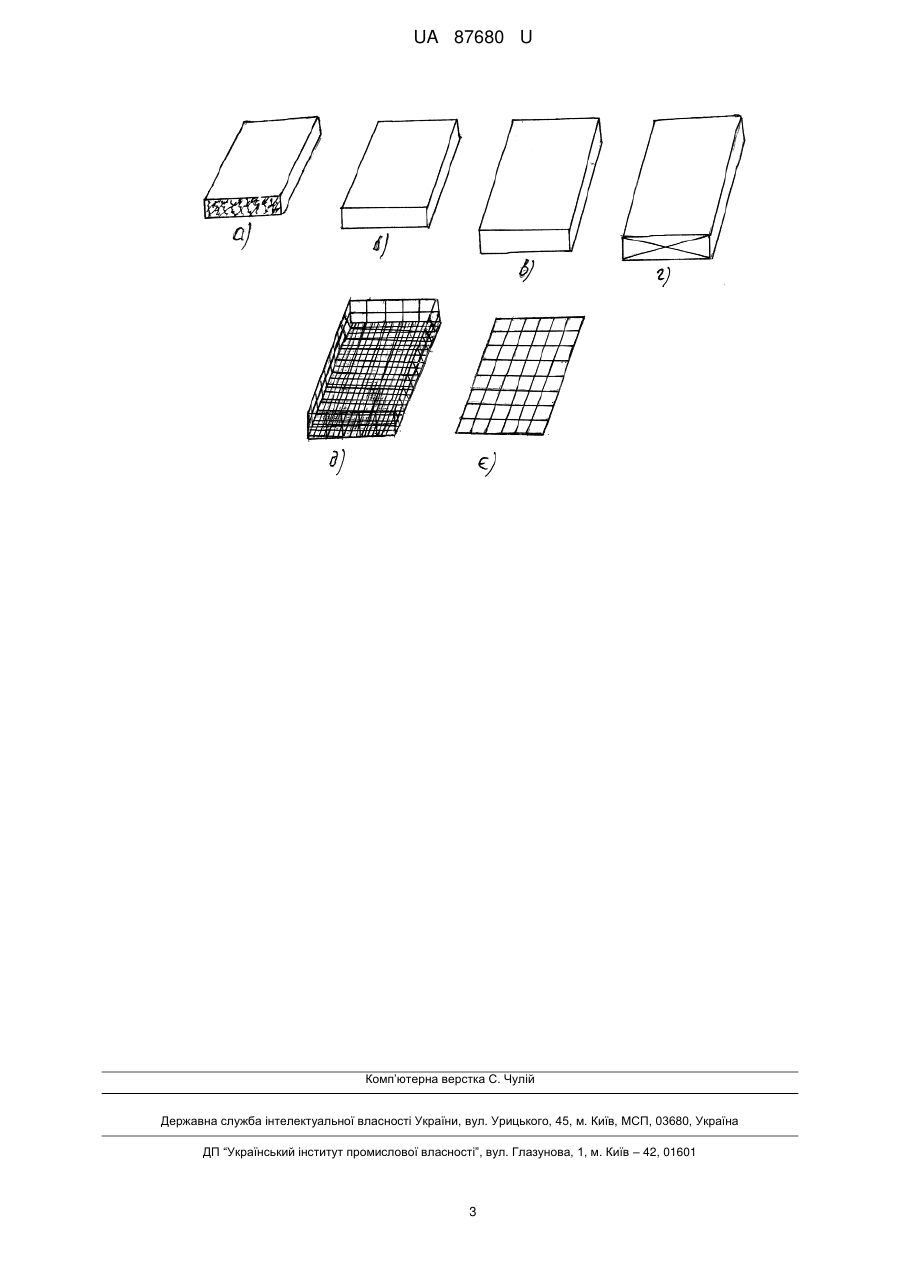

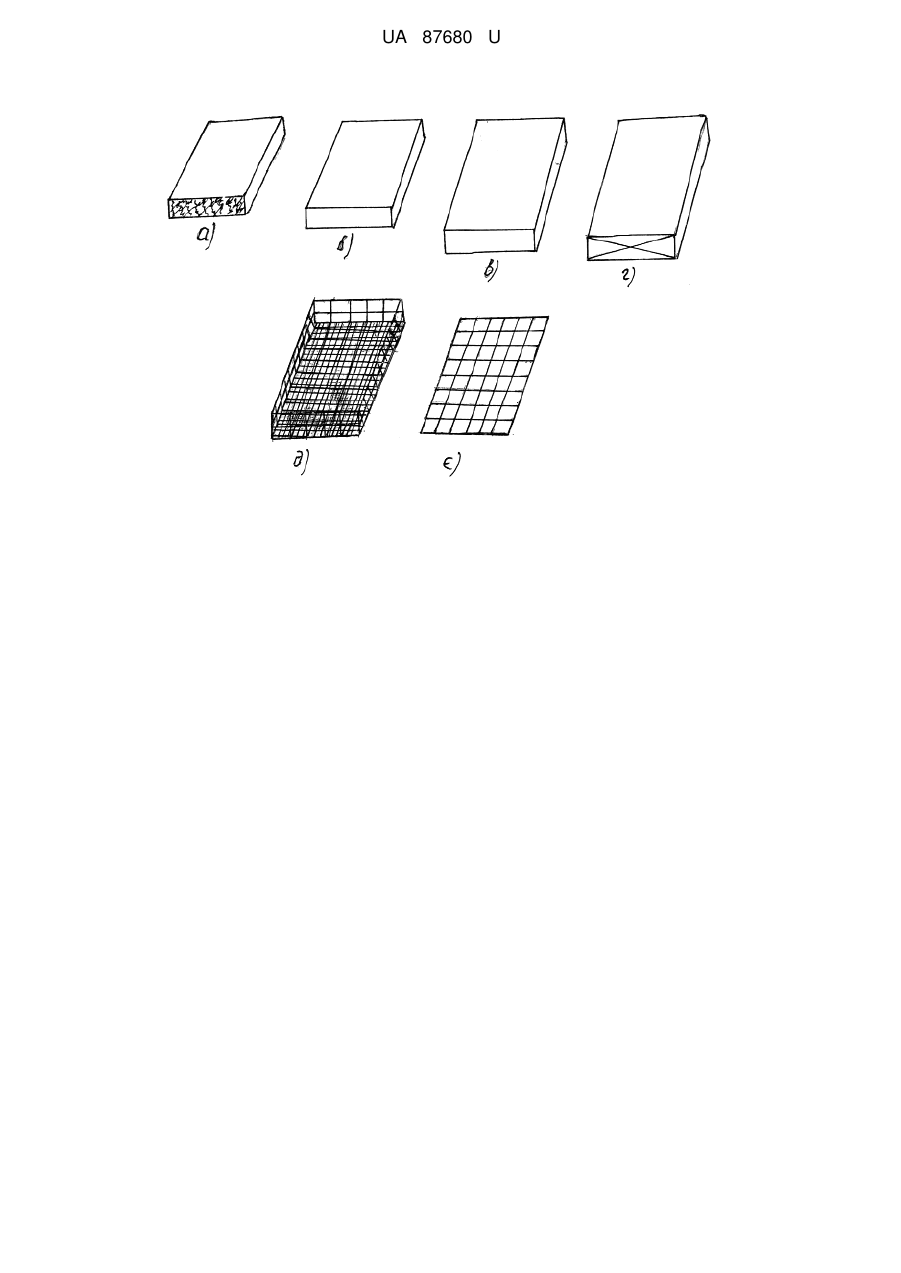

Реферат: Теплоізоляційний екран для стінових панелей будівель містить плиту-утеплювач із волокнистого неорганічного матеріалу, яка має гідроізоляційний захист пакетом із органічної плівки, механічний і протипожежний захист-тканинним пакетом із неорганічного матеріалу (скловолокно, базальтове волокно), прямокутну корзину із металевого дроту. Внутрішня частина дна корзини має дрібновічкову металеву сітку, лист теплоізолюючого віддзеркалювального матеріалу "Алюфом" - віддзеркалювальною поверхнею до сітки, фіксуючими елементами корзини з плитою-утеплювачем. UA 87680 U (12) UA 87680 U UA 87680 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі виготовлення теплоізоляційних екранів для стінових панелей будівель. Через зовнішнє огородження будинків тепловитрати складають до 80 % усіх тепловитрат у будинках. Тому задачею є підвищення рівня і якості зовнішньої теплоізоляції будівель, збереження тепла в приміщеннях з одночасним скороченням витрат палива для його отримання і, як наслідок, скорочення викидів продуктів згорання палива в атмосферу є державною проблемою. Найбільш перспективною з погляду ефективності є зовнішня теплоізоляція, яка обумовлює сприятливі температурновологові умови роботи основної стіни, що сприяє підвищенню надійності і довговічності конструкцій будівлі. Зовнішня теплоізоляція захищає стіну від добових і сезонних температурних коливань, зледеніння і промерзання, утворення цвілі, захищає конструкцію від перемінного замерзання і відтавання капілярної вологи, яка ініціює руйнування поверхневого шару стіни будівлі. Як зовнішній теплоізоляційний екран для стінових конструкцій будинків використовують пінопластові плити з поверхневою армуючою сіткою і захисним покриттям [Патент RU № 2171340, МПК Е04В 1/74, Е04В 2/00, 2011]. Головним недоліком такого одношарового органічного утеплювача є підвищена його пожежна небезпека, що в умовах експлуатації при захисту житлових і промислових будівель має складати негативну оцінку широкого впровадження його в будівництво. Найбільш близьким аналогом є пропозиція викладена в патенті [Патент UA № 31890, МПК Е04С 2/10, Е04В 1/74, 2008], де поряд із плитою утеплювачем із органічного матеріалу може бути використана в композиції плита-утеплювач із волокнистого неорганічного матеріалу для створення композиційного елементу з тепловою ізоляцією. Але і в цьому випадку перевага віддається використанню органічного матеріалу. Враховуючи актуальність проблеми зовнішньої теплоізоляції будівель, їх пожежної небезпеки виникає необхідність в створенні захисної ізоляції із плит-утеплювачів із неорганічного матеріалу для стінових панелей будівель. Поставлена задача вирішується тим, що плита-утеплювач із волокнистого неорганічного матеріалу, згідно з корисною моделлю, має гідроізоляційний захист пакетом із органічної плівки, механічний і протипожежний захист тканинним пакетом із неорганічного матеріалу (скловолокно, базальтове волокно), прямокутну корзину із металевого дроту, внутрішня частина дна якої має дрібновічкову металеву сітку, лист теплоізолюючого віддзеркалюваного матеріалу "Алюфом" - віддзеркалювальною поверхнею до сітки, фіксуючими елементами корзини з плитою. Згідно з корисною моделлю, розміри плити-утеплювача з пакетом із органічної плівки, тканинним пакетом із неорганічного матеріалу відповідають внутрішнім розмірам прямокутної металевої корзини. Згідно з корисною моделлю, дріт корзини виконаний із корозійностійкого металу або захищений корозійностійким покриттям. На кресленні показані складові теплоізоляційного екрана для стінових панелей будівель, що включає: а - плита утеплювач із волокнистого неорганічного матеріалу, б - гідроізоляційний пакет із органічної плівки для плити-утеплювача, в - тканинний пакет із скло- або базальтового волокна для механічного і протипожежного захисту плити-утеплювача в органічному пакеті, г плита-утеплювач з органічним і мінеральним пакетами, д - прямокутна корзина із металевого дроту з дном із внутрішньої дрібновічкової металевої сітки, є - лист віддзеркалювального теплоізолюючого матеріалу "Алюфом". Монтаж теплоізоляційного екрана виконують наступним чином: Враховуючи внутрішні розміри металевої корзини (д), виготовляють лист "Алюфому" (є) з таким розрахунком, що розміри листа відповідали внутрішнім розмірам металевої корзини. Підготовлений лист віддзеркалювальною поверхнею вкладають на дно (основу) дрібновічкової металевої сітки. 2. Виготовляють із волокнистого неорганічного матеріалу плиту-утеплювач (а), яка своїми розмірами відповідає внутрішнім розмірам металевої корзини (д). Підготовлену плитуутеплювач (а) спочатку вкладають в гідроізоляційний пакет (б) із органічної плівки, герметизуючи кінці термічною обробкою. Потім плиту-утеплювач (а) в гідроізоляційному пакеті (б) вкладають в тканинний пакет (в), виготовлений із скло- або базальтового волокна, торець якого ізолюють щільним з'єднанням кінців. Захищену гідроізоляційним органічним і неорганічним пакетами плиту-утеплювач (а) вкладають на основу металевої корзини (д), безпосередньо на лист "Алюфому", фіксуючи її металевим дротом або стержнем. 1 UA 87680 U 5 10 15 20 25 30 35 40 Підготовлена таким чином металева корзина з плитою-утеплювачем виконує роль теплоізоляційного екрана, якщо її закріпити на стіновій панелі, використовуючи для цього металеві кутики, закріплені по краях стінової панелі. Кріплення металевих кутиків до стінових панелей можна здійснювати під час їх виготовлення або збудованої чи будуючої будівлі. Використання в теплоізоляційному екрані панелі теплоізоляційного віддзеркалюваного матеріалу "Алюфом" значно підсилює теплозберігання тепла, виходячи із його характеристики [Рекомендации по применению "Алюфома" - отражающая изоляция "Химически сшитый пенополиэтилен, ламинированный полированной алюминиевой фольгой" - К.: Государственный институт строительных конструкций, 2005. - 12 с.]. Захисний композитний матеріал "Алюфом", що складається із спіненої основи - піни (зшитий пінополіетилен) і віддзеркалювального покриття - полірованої алюмінієвої фольги, має ефективну здатність до збереження тепла. Використання як віддзеркалюючого елемента ("теплового дзеркала") - полірованої алюмінієвої фольги дає змогу віддзеркалювати до 98 % променевого тепла. Загальна ефективність системи віддзеркалювальної теплоізоляції з використанням "Алюфому" в залежності від окремих умов підвищується на 20-70 %. Товщина матеріалу основи композитного матеріалу "Алюфом" 2-10 мм. Допустима температура довкілля від -60 до +100 °C. Призначений як для зовнішнього так і внутрішнього застосування. Використання в теплоізоляційному екрані стінових панелей плити - утеплювача із неорганічного матеріалу - скловолокна або базальтового волокна обумовлено необхідністю підвищення заходів пожежної безпеки стінових панелей з тепловою ізоляцією. Використання гідроізоляційного пакета із органічної плівки для плити-утеплювача з теплоізоляційним волокнистим матеріалом із внутрішнім замкнутим повітряним простором дозволяє забезпечити тривале збереження теплоізоляційних властивостей екрана стінових панелей. Використання в теплоізоляційному екрані пакета із неорганічного волокна - скло- або базальтової тканини для захисту пакета із органічної плівки із плитою-утеплювачем дає змогу останню захистити від випадкових динамічних пошкоджень і несприятливого тривалого температурного впливу. Аналогічне, але підсилююче призначення має і використання дрібновічкової металевої сітки основи корзини, проте сам металевий каркас корзини безпосередньо виконує функцію механічного носія плити-утеплювача теплоізоляційного екрана. Використання корозійностійкого металу (наприклад алюмінію) для дроту корзини або металу (наприклад сталі), захищеного корозійностійким покриттям, забезпечує тривалу експлуатацію металевої корзини в атмосферних умовах і знакоперемінних температур. Специфічною особливістю використання запропонованого теплоізоляційного екрана для стінових панелей в будівельній галузі є його можливість виготовлення на окремому спеціалізованому підприємстві, а на стінових панелях в умовах їх виготовлення або при зведенні будинку відбувається лише нескладний монтаж екрана на панелях. Отже, поєднання в теплоізоляційному екрані високих теплоізоляційних властивостей надійно захищеного мінерального утеплювача із створенням замкнутого повітряного простору, дозволяє вирішувати питання технічної доцільності, теплової і екологічної ефективності, економічності впровадження запропонованого екрана в будівельну галузь. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Теплоізоляційний екран для стінових панелей будівель, що містить плиту-утеплювач із волокнистого неорганічного матеріалу, який відрізняється тим, що плита-утеплювач має гідроізоляційний захист пакетом із органічної плівки, механічний і протипожежний захисттканинним пакетом із неорганічного матеріалу (скловолокно, базальтове волокно), прямокутну корзину із металевого дроту, внутрішня частина дна якої має дрібновічкову металеву сітку, лист теплоізолюючого віддзеркалювального матеріалу "Алюфом" - віддзеркалювальною поверхнею до сітки, фіксуючими елементами корзини з плитою-утеплювачем. 2. Теплоізоляційний екран за п. 1, який відрізняється тим, що розміри плити-утеплювача з пакетом із органічної плівки, тканинним пакетом із неорганічного матеріалу відповідають внутрішнім розмірам металевої корзини. 3. Теплоізоляційний екран за п. 1, який відрізняється тим, що дріт корзини виконаний із корозійностійкого металу або захищений корозійностійким покриттям. 2 UA 87680 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
