Спосіб виробництва теплоізоляційних стінових панелей

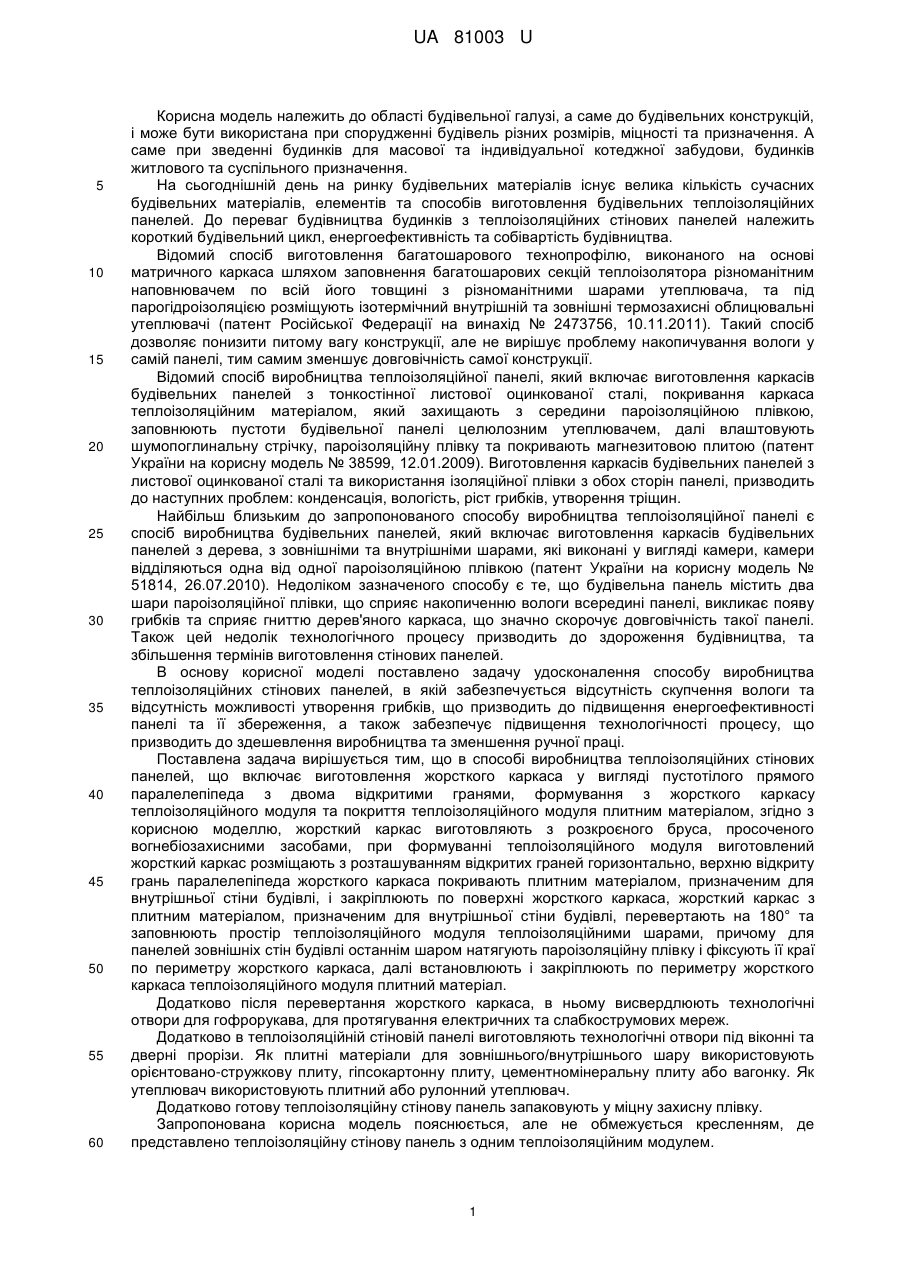

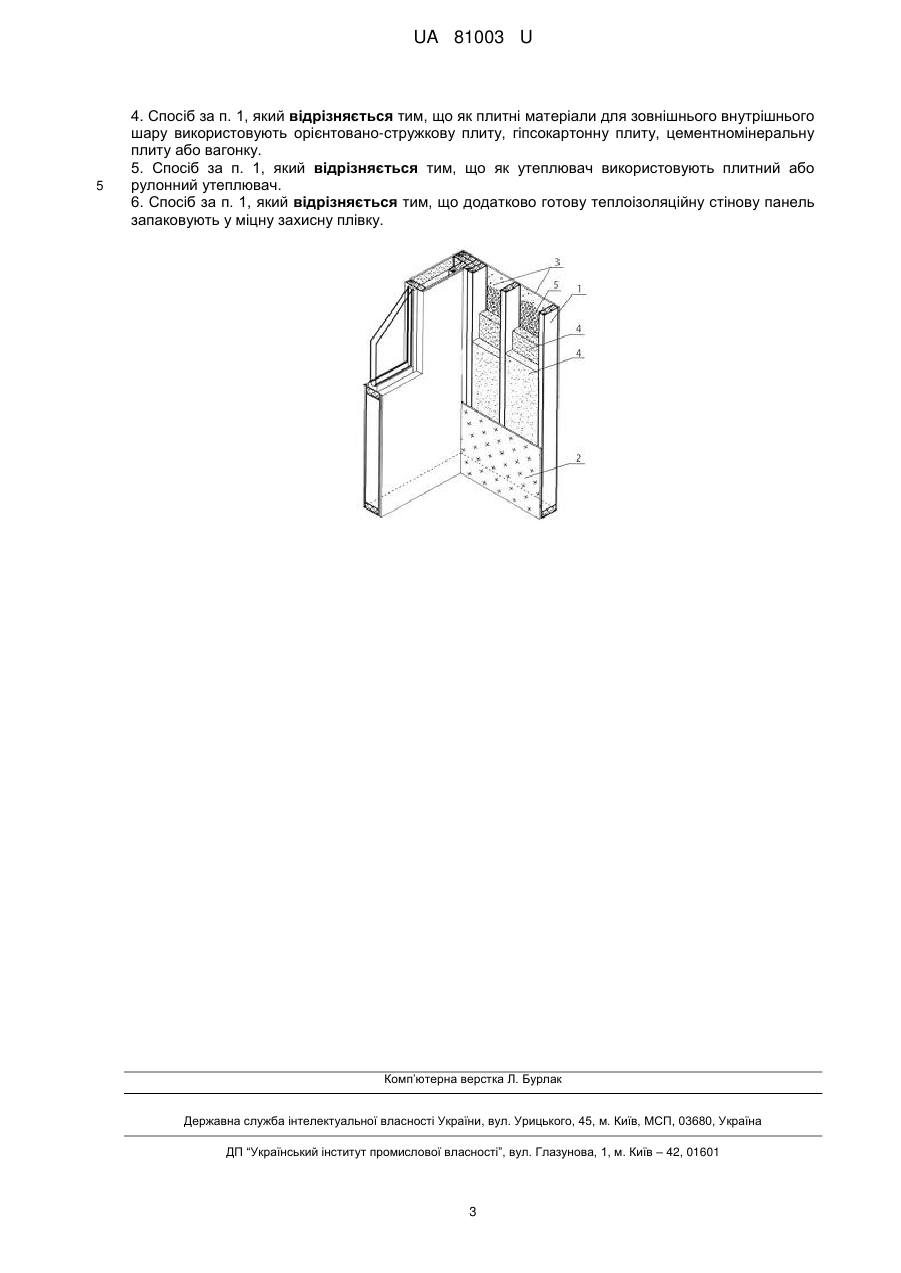

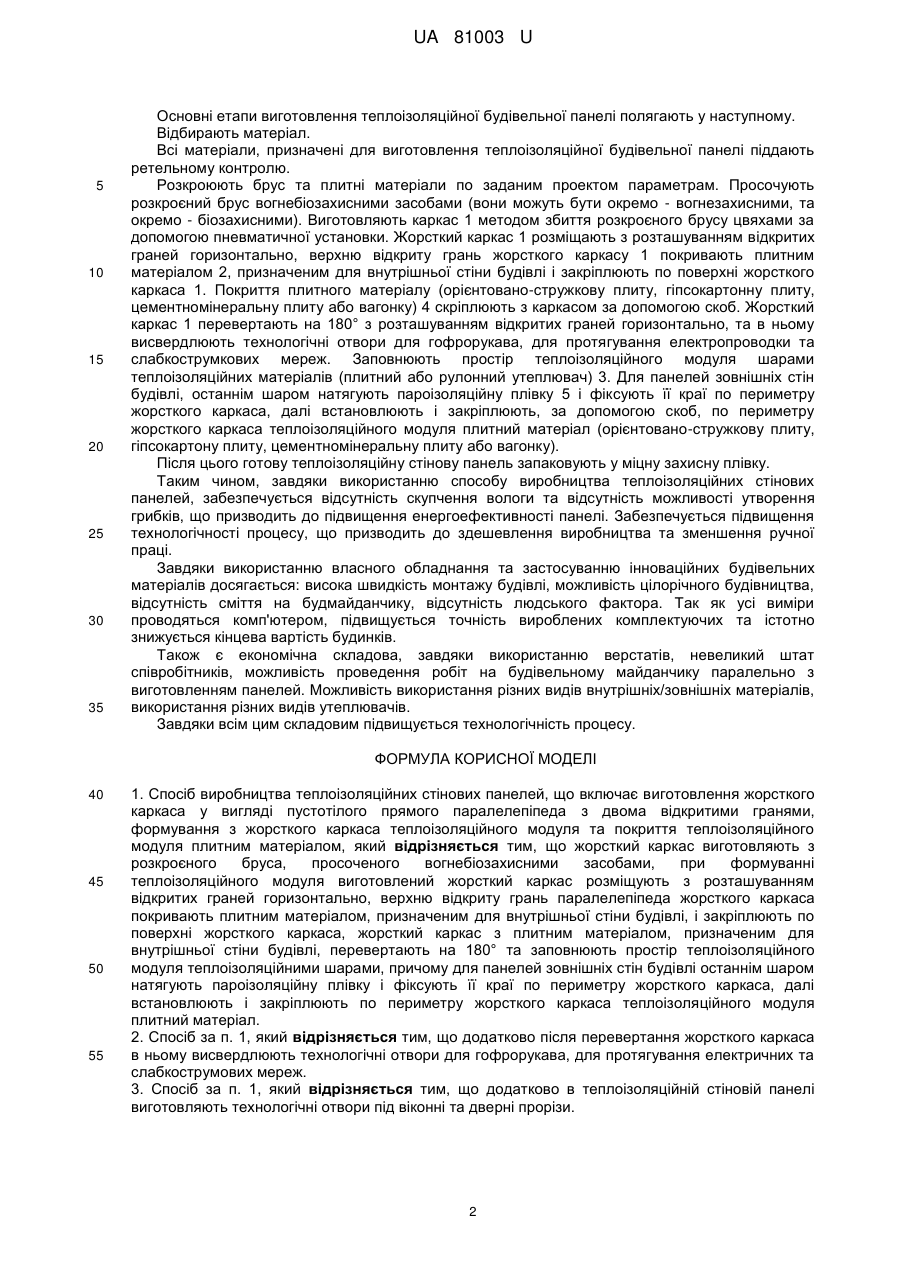

Реферат: UA 81003 U UA 81003 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівельної галузі, а саме до будівельних конструкцій, і може бути використана при спорудженні будівель різних розмірів, міцності та призначення. А саме при зведенні будинків для масової та індивідуальної котеджної забудови, будинків житлового та суспільного призначення. На сьогоднішній день на ринку будівельних матеріалів існує велика кількість сучасних будівельних матеріалів, елементів та способів виготовлення будівельних теплоізоляційних панелей. До переваг будівництва будинків з теплоізоляційних стінових панелей належить короткий будівельний цикл, енергоефективність та собівартість будівництва. Відомий спосіб виготовлення багатошарового технопрофілю, виконаного на основі матричного каркаса шляхом заповнення багатошарових секцій теплоізолятора різноманітним наповнювачем по всій його товщині з різноманітними шарами утеплювача, та під парогідроізоляцією розміщують ізотермічний внутрішній та зовнішні термозахисні облицювальні утеплювачі (патент Російської Федерації на винахід № 2473756, 10.11.2011). Такий спосіб дозволяє понизити питому вагу конструкції, але не вирішує проблему накопичування вологи у самій панелі, тим самим зменшує довговічність самої конструкції. Відомий спосіб виробництва теплоізоляційної панелі, який включає виготовлення каркасів будівельних панелей з тонкостінної листової оцинкованої сталі, покривання каркаса теплоізоляційним матеріалом, який захищають з середини пароізоляційною плівкою, заповнюють пустоти будівельної панелі целюлозним утеплювачем, далі влаштовують шумопоглинальну стрічку, пароізоляційну плівку та покривають магнезитовою плитою (патент України на корисну модель № 38599, 12.01.2009). Виготовлення каркасів будівельних панелей з листової оцинкованої сталі та використання ізоляційної плівки з обох сторін панелі, призводить до наступних проблем: конденсація, вологість, ріст грибків, утворення тріщин. Найбільш близьким до запропонованого способу виробництва теплоізоляційної панелі є спосіб виробництва будівельних панелей, який включає виготовлення каркасів будівельних панелей з дерева, з зовнішніми та внутрішніми шарами, які виконані у вигляді камери, камери відділяються одна від одної пароізоляційною плівкою (патент України на корисну модель № 51814, 26.07.2010). Недоліком зазначеного способу є те, що будівельна панель містить два шари пароізоляційної плівки, що сприяє накопиченню вологи всередині панелі, викликає появу грибків та сприяє гниттю дерев'яного каркаса, що значно скорочує довговічність такої панелі. Також цей недолік технологічного процесу призводить до здороження будівництва, та збільшення термінів виготовлення стінових панелей. В основу корисної моделі поставлено задачу удосконалення способу виробництва теплоізоляційних стінових панелей, в якій забезпечується відсутність скупчення вологи та відсутність можливості утворення грибків, що призводить до підвищення енергоефективності панелі та її збереження, а також забезпечує підвищення технологічності процесу, що призводить до здешевлення виробництва та зменшення ручної праці. Поставлена задача вирішується тим, що в способі виробництва теплоізоляційних стінових панелей, що включає виготовлення жорсткого каркаса у вигляді пустотілого прямого паралелепіпеда з двома відкритими гранями, формування з жорсткого каркасу теплоізоляційного модуля та покриття теплоізоляційного модуля плитним матеріалом, згідно з корисною моделлю, жорсткий каркас виготовляють з розкроєного бруса, просоченого вогнебіозахисними засобами, при формуванні теплоізоляційного модуля виготовлений жорсткий каркас розміщають з розташуванням відкритих граней горизонтально, верхню відкриту грань паралелепіпеда жорсткого каркаса покривають плитним матеріалом, призначеним для внутрішньої стіни будівлі, і закріплюють по поверхні жорсткого каркаса, жорсткий каркас з плитним матеріалом, призначеним для внутрішньої стіни будівлі, перевертають на 180° та заповнюють простір теплоізоляційного модуля теплоізоляційними шарами, причому для панелей зовнішніх стін будівлі останнім шаром натягують пароізоляційну плівку і фіксують її краї по периметру жорсткого каркаса, далі встановлюють і закріплюють по периметру жорсткого каркаса теплоізоляційного модуля плитний матеріал. Додатково після перевертання жорсткого каркаса, в ньому висвердлюють технологічні отвори для гофрорукава, для протягування електричних та слабкострумових мереж. Додатково в теплоізоляційній стіновій панелі виготовляють технологічні отвори під віконні та дверні прорізи. Як плитні матеріали для зовнішнього/внутрішнього шару використовують орієнтовано-стружкову плиту, гіпсокартонну плиту, цементномінеральну плиту або вагонку. Як утеплювач використовують плитний або рулонний утеплювач. Додатково готову теплоізоляційну стінову панель запаковують у міцну захисну плівку. Запропонована корисна модель пояснюється, але не обмежується кресленням, де представлено теплоізоляційну стінову панель з одним теплоізоляційним модулем. 1 UA 81003 U 5 10 15 20 25 30 35 Основні етапи виготовлення теплоізоляційної будівельної панелі полягають у наступному. Відбирають матеріал. Всі матеріали, призначені для виготовлення теплоізоляційної будівельної панелі піддають ретельному контролю. Розкроюють брус та плитні матеріали по заданим проектом параметрам. Просочують розкроєний брус вогнебіозахисними засобами (вони можуть бути окремо - вогнезахисними, та окремо - біозахисними). Виготовляють каркас 1 методом збиття розкроєного брусу цвяхами за допомогою пневматичної установки. Жорсткий каркас 1 розміщають з розташуванням відкритих граней горизонтально, верхню відкриту грань жорсткого каркасу 1 покривають плитним матеріалом 2, призначеним для внутрішньої стіни будівлі і закріплюють по поверхні жорсткого каркаса 1. Покриття плитного матеріалу (орієнтовано-стружкову плиту, гіпсокартонну плиту, цементномінеральну плиту або вагонку) 4 скріплюють з каркасом за допомогою скоб. Жорсткий каркас 1 перевертають на 180° з розташуванням відкритих граней горизонтально, та в ньому висвердлюють технологічні отвори для гофрорукава, для протягування електропроводки та слабкострумкових мереж. Заповнюють простір теплоізоляційного модуля шарами теплоізоляційних матеріалів (плитний або рулонний утеплювач) 3. Для панелей зовнішніх стін будівлі, останнім шаром натягують пароізоляційну плівку 5 і фіксують її краї по периметру жорсткого каркаса, далі встановлюють і закріплюють, за допомогою скоб, по периметру жорсткого каркаса теплоізоляційного модуля плитний матеріал (орієнтовано-стружкову плиту, гіпсокартону плиту, цементномінеральну плиту або вагонку). Після цього готову теплоізоляційну стінову панель запаковують у міцну захисну плівку. Таким чином, завдяки використанню способу виробництва теплоізоляційних стінових панелей, забезпечується відсутність скупчення вологи та відсутність можливості утворення грибків, що призводить до підвищення енергоефективності панелі. Забезпечується підвищення технологічності процесу, що призводить до здешевлення виробництва та зменшення ручної праці. Завдяки використанню власного обладнання та застосуванню інноваційних будівельних матеріалів досягається: висока швидкість монтажу будівлі, можливість цілорічного будівництва, відсутність сміття на будмайданчику, відсутність людського фактора. Так як усі виміри проводяться комп'ютером, підвищується точність вироблених комплектуючих та істотно знижується кінцева вартість будинків. Також є економічна складова, завдяки використанню верстатів, невеликий штат співробітників, можливість проведення робіт на будівельному майданчику паралельно з виготовленням панелей. Можливість використання різних видів внутрішніх/зовнішніх матеріалів, використання різних видів утеплювачів. Завдяки всім цим складовим підвищується технологічність процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Спосіб виробництва теплоізоляційних стінових панелей, що включає виготовлення жорсткого каркаса у вигляді пустотілого прямого паралелепіпеда з двома відкритими гранями, формування з жорсткого каркаса теплоізоляційного модуля та покриття теплоізоляційного модуля плитним матеріалом, який відрізняється тим, що жорсткий каркас виготовляють з розкроєного бруса, просоченого вогнебіозахисними засобами, при формуванні теплоізоляційного модуля виготовлений жорсткий каркас розміщують з розташуванням відкритих граней горизонтально, верхню відкриту грань паралелепіпеда жорсткого каркаса покривають плитним матеріалом, призначеним для внутрішньої стіни будівлі, і закріплюють по поверхні жорсткого каркаса, жорсткий каркас з плитним матеріалом, призначеним для внутрішньої стіни будівлі, перевертають на 180° та заповнюють простір теплоізоляційного модуля теплоізоляційними шарами, причому для панелей зовнішніх стін будівлі останнім шаром натягують пароізоляційну плівку і фіксують її краї по периметру жорсткого каркаса, далі встановлюють і закріплюють по периметру жорсткого каркаса теплоізоляційного модуля плитний матеріал. 2. Спосіб за п. 1, який відрізняється тим, що додатково після перевертання жорсткого каркаса в ньому висвердлюють технологічні отвори для гофрорукава, для протягування електричних та слабкострумових мереж. 3. Спосіб за п. 1, який відрізняється тим, що додатково в теплоізоляційній стіновій панелі виготовляють технологічні отвори під віконні та дверні прорізи. 2 UA 81003 U 5 4. Спосіб за п. 1, який відрізняється тим, що як плитні матеріали для зовнішнього внутрішнього шару використовують орієнтовано-стружкову плиту, гіпсокартонну плиту, цементномінеральну плиту або вагонку. 5. Спосіб за п. 1, який відрізняється тим, що як утеплювач використовують плитний або рулонний утеплювач. 6. Спосіб за п. 1, який відрізняється тим, що додатково готову теплоізоляційну стінову панель запаковують у міцну захисну плівку. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
