Пристрій для демонтажу стінових панелей

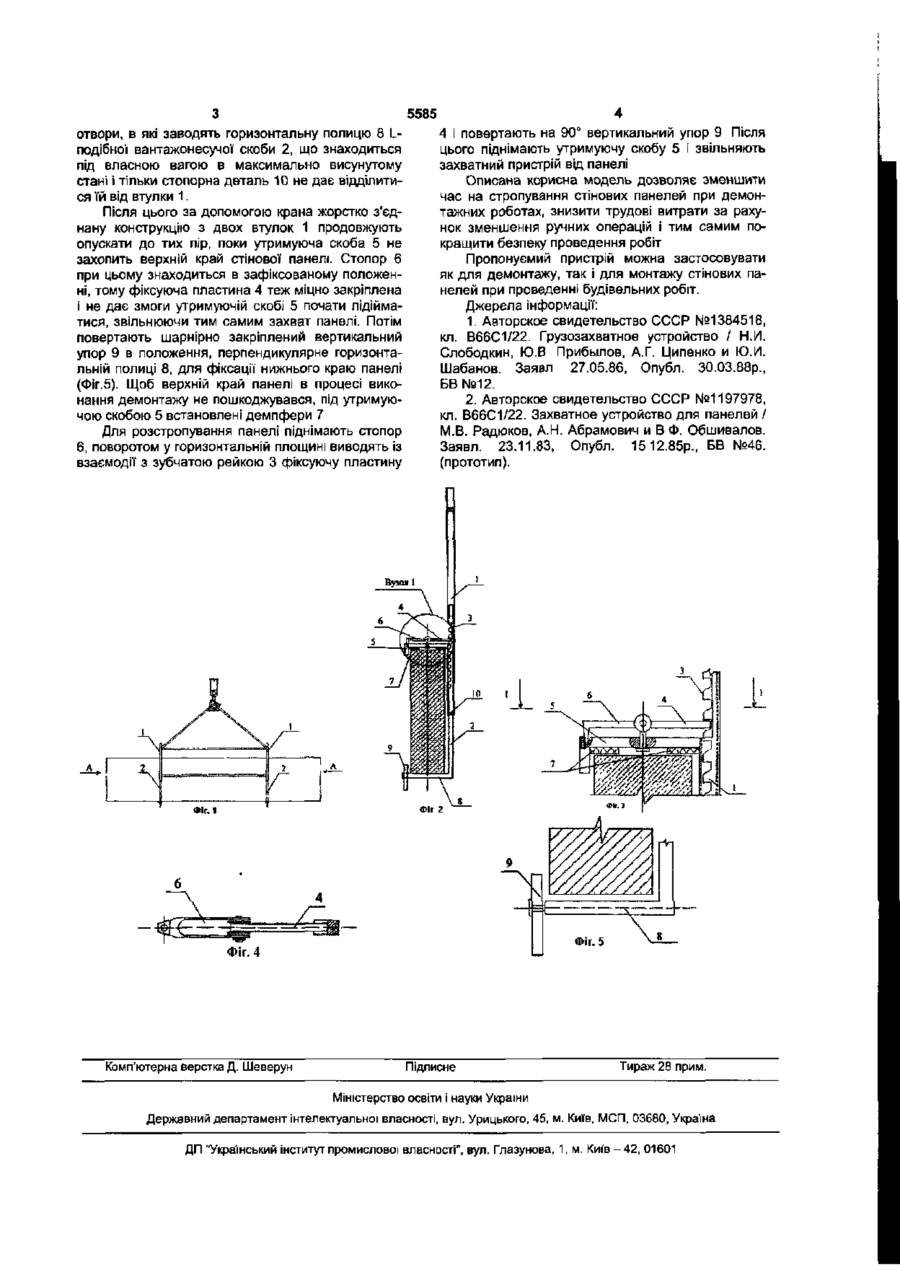

Пристрій для демонтажу стінових панелей, який містить L-подібну вантажонесучу скобу з роз міщеним на її горизонтальній полиці вертикальним упором для вантажу і рухомо встановленою у верхній частині її вертикальної полиці утримуючою скобою, який відрізняється тим, що пристрій обладнаний ще однією втулкою, з'єднаною з існуючою в єдину конструкцію, зубчатою рейкою на вертикальній полиці з можливістю її взаємодії з фіксуючою пластиною, розміщеною на утримуючій скобі, та стопором для обмеження повороту пластини в горизонтальній площині, вертикальний упор виконаний з можливістю його повороту у вертикальній площині. Корисна модель відноситься до вантажозахватних пристроїв і може бути застосована для демонтажу стінових панелей при реконструкції або демонтажі будівель та споруд. Відомий вантажозахватний пристрій, що містить траверсу, яку навішують на гак вантажопідіймального механізму, і з'єднані з нею захвати, кожний з яких містить у собі вантажонесучу скобу з нижньою полицею і притискний елемент [1]. Недоліком цього вантажозахватного пристрою є обмеженість номенклатури захоплюваних стінових панелей, бо пристрій може застосовуватись лише для панелей однакової висоти. Найбільш близьким до пропонуємого є захватний пристрій для панелей, який включає Lподібну вантажонесучу скобу з розміщеним на її горизонтальній полиці вертикальним упором для вантажу і рухомо встановленою у верхній частині її вертикальної полиці утримуючою скобою [2] Однак такий пристрій вимагає використання ручної праці при стропуванні стінової панелі І звільненні її від захватного пристрою, що збільшує трудомісткість, час проведення робіт та знижує безпеку праці. Основою корисної моделі є задача розширення номенклатури захоплюваних панелей і зменшення трудомісткості робіт при демонтажі будівель та споруд шляхом автоматичного захоплення стінових панелей, а також підвищення техніки безпеки при проведенні демонтажних робіт. Означена задача вирішується тим, що пристрій для демонтажу стінових панелей, який включає L-подібну вантажонесучу скобу з розміщеним на її горизонтальній полиці вертикальним упором для вантажу і рухомо встановленою у верхній час тині її вертикальної полиці утримуючою скобою, відповідно до корисної моделі обладнаний ще однією втулкою, з'єднаною з існуючою в єдину конструкцію, зубчатою рейкою на вертикальній полиці з можливістю її взаємодії з фіксуючою пластиною, розміщеною на утримуючій скобі, та стопором для обмеження повороту пластини в горизонтальній площині, вертикальний упор виконаний з можливістю його повороту у вертикальній площині. Суть корисної моделі пояснюється графічними матеріалами, де на Фіг.1 зображено пристрій для демонтажу стінових панелей, загальний вид; на Фіг.2 - те ж саме, розріз А-А на Фіг. 1; на Фіг 3 - вузол 1 (верхня утримуюча скоба з пристроєм автоматичного захоплення стінової панелі); на Фіг 4 те ж саме, розріз 1-1 на Фіг.З; Фіг.5 - вузол 2 (шарнірно закріплений вертикальний упор). Пристрій для демонтажу стінових панелей складається з двох втулок 1, з'єднаних з гаком вантажопідіймальної' машини, які складаються з Lподібної вантажної скоби 2, що оснащена зубчатою рейкою 3 для її взаємодії з фіксуючою пластиною 4, яка закріплена на утримуючій скобі 5, з можливістю повороту в двох взаємно перпендикулярних площинах. На фіксуючій пластині 4 змонтований стопор 6 важільного типу з можливістю обмеження її повороту в горизонтальній площині, а під утримуючою скобою 5 закріплені демпфери 7. Горизонтальна полиця 8 L-подібної вантажонесучої скоби 2 оснащена шарнірно закріпленим вертикальним упором 9 з можливістю його повороту у вертикальній площині. Пристрій працює таким чином Заздалегідь, перед проведенням демонтажу стінової панелі, в шві між панелями пробивають ю GO Ю Ю 5585 отвори, в які заводять горизонтальну полицю 8 Lподібноі вантажонесучої скоби 2, що знаходиться під власною вагою в максимально висунутому стані і тільки стопорна деталь 10 не дає відділитися їй від втулки 1. Після цього за допомогою крана жорстко з'єднану конструкцію з двох втулок 1 продовжують опускати до тих пір, поки утримуюча скоба 5 не захопить верхній край стінової панелі. Стопор 6 при цьому знаходиться в зафіксованому положенні, тому фіксуюча пластина 4 теж міцно закріплена і не дає змоги утримуючій скобі 5 почати підійматися, звільнюючи тим самим захват панелі. Потім повертають шарнірно закріплений вертикальний упор 9 в положення, перпендикулярне горизонтальній полиці 8, для фіксації нижнього краю панелі (Фіг.5). Щоб верхній край панелі в процесі виконання демонтажу не пошкоджувався, під утримуючою скобою 5 встановлені демпфери 7 Для розстропування панелі піднімають стопор 6, поворотом у горизонтальній площині виводять із взаємодії з зубчатою рейкою 3 фіксуючу пластину 4 і повертають на 90" вертикальний упор 9 Після цього піднімають утримуючу скобу 5 і звільняють захватний пристрій від панелі Описана корисна модель дозволяє зменшити час на стропування стінових панелей при демонтажних роботах, знизити трудові витрати за рахунок зменшення ручних операцій і тим самим покращити безпеку проведення робіт Пропонуємий пристрій можна застосовувати як для демонтажу, так і для монтажу стінових панелей при проведенні будівельних робіт. Джерела інформації: 1. Авторское свидетельство СССР №1384518, кл. В66С1/22. Грузозахватное устройство / Н.И. Слободкин, Ю.В Прибылов, А.Г. Ципенко и Ю.И. Шабанов. Заявл 27.05.86, Опубл. 30.03.88р., БВ №12. 2. Авторское свидетельство СССР №1197978, кл. В66С1/22. Захватное устройство для панелей / М.В. Радюков, А.Н. Абрамович и В Ф. Обшивалов. Заявл. 23.11.83, Опубл. 1512.85р., БВ №46. (прототип). Фіг. 4 Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
