Комбінований ґрунтообробний робочий орган

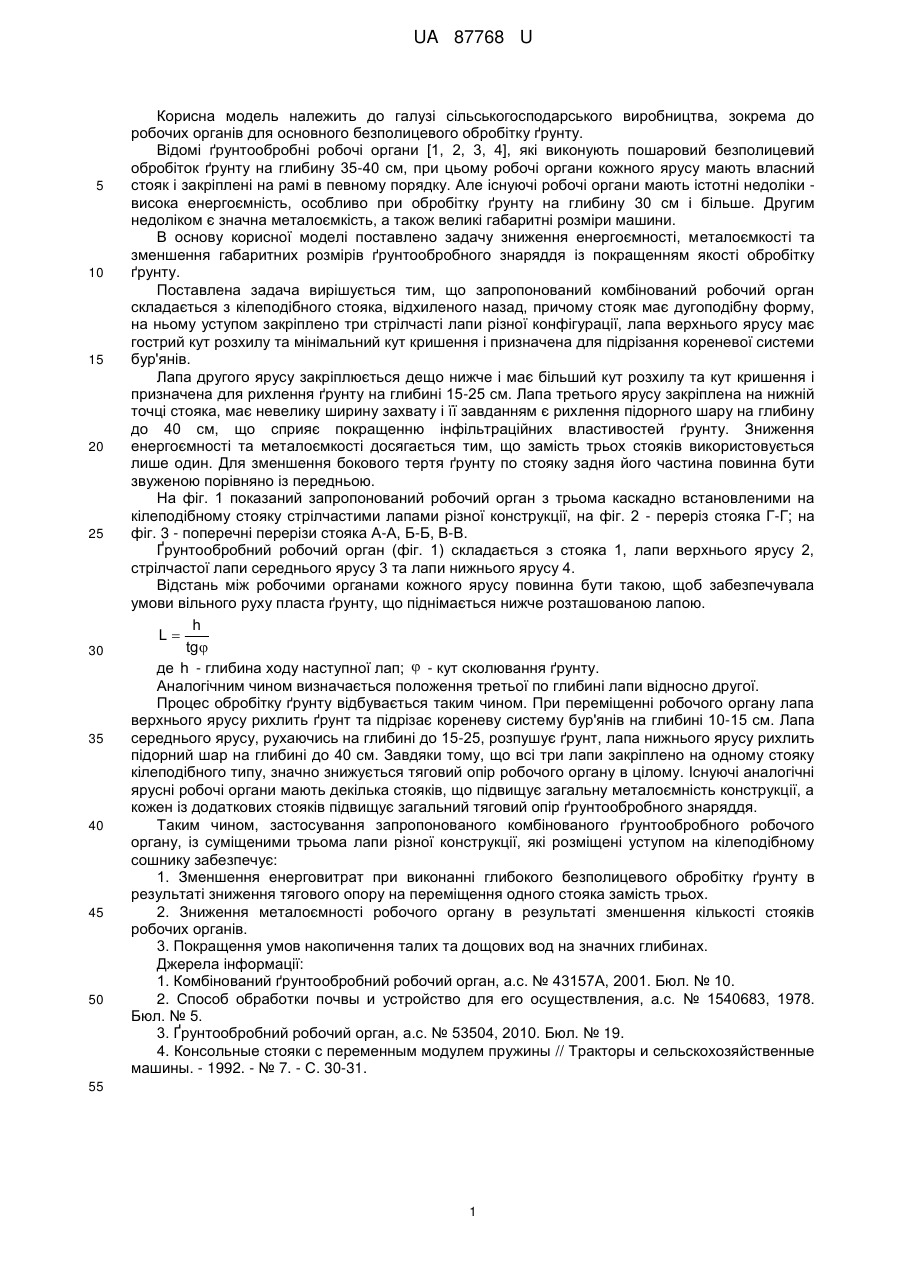

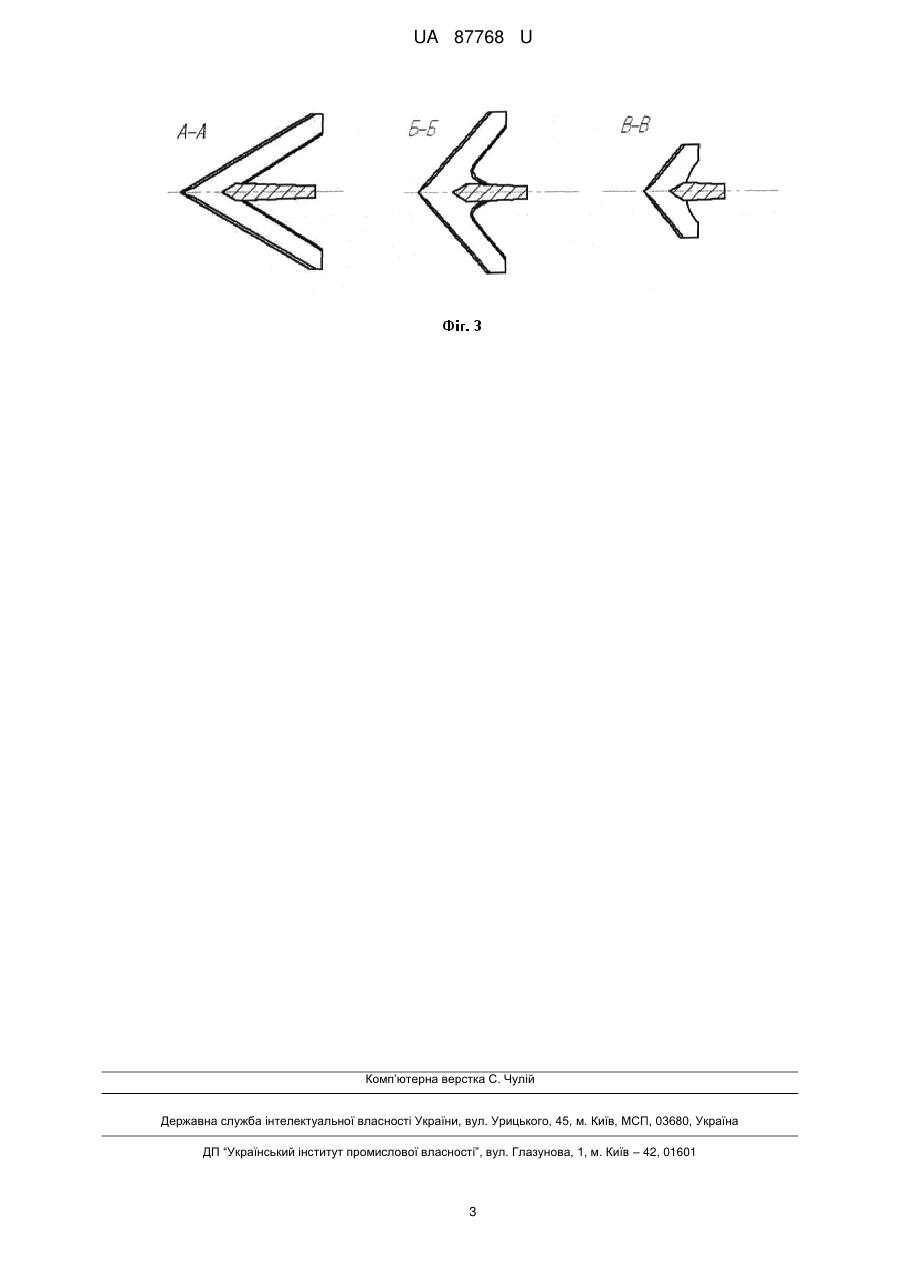

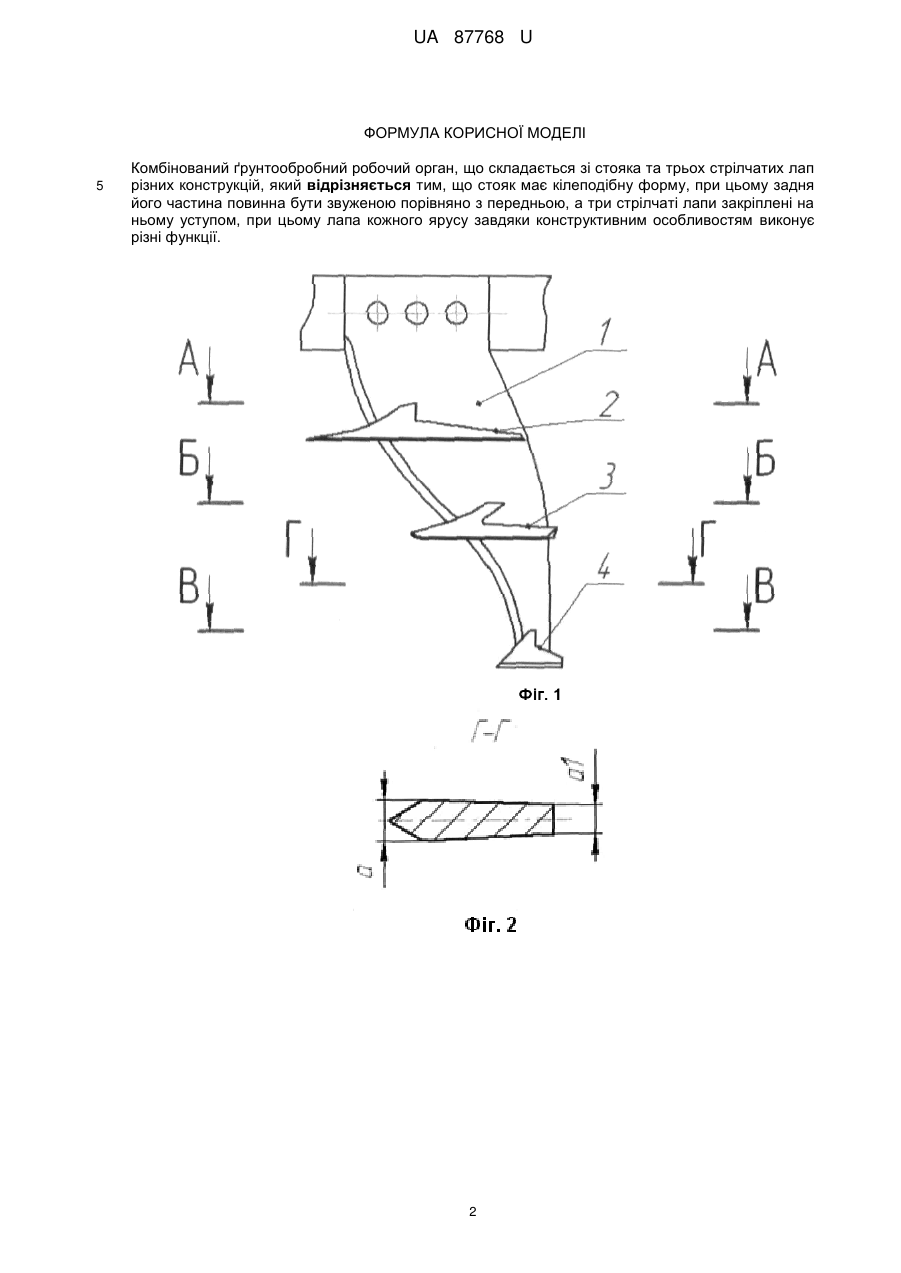

Реферат: Комбінований ґрунтообробний робочий орган містить стояк, три стрілчатих лапи різної конструкції. Стояк має кілеподібну форму, а задня його частина звужена порівняно з передньою. Три стрілчаті лапи закріплені на стояку уступом, лапа кожного ярусу завдяки конструктивним особливостям виконує різні функції. UA 87768 U (54) КОМБІНОВАНИЙ ҐРУНТООБРОБНИЙ РОБОЧИЙ ОРГАН UA 87768 U UA 87768 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського виробництва, зокрема до робочих органів для основного безполицевого обробітку ґрунту. Відомі ґрунтообробні робочі органи [1, 2, 3, 4], які виконують пошаровий безполицевий обробіток ґрунту на глибину 35-40 см, при цьому робочі органи кожного ярусу мають власний стояк і закріплені на рамі в певному порядку. Але існуючі робочі органи мають істотні недоліки висока енергоємність, особливо при обробітку ґрунту на глибину 30 см і більше. Другим недоліком є значна металоємкість, а також великі габаритні розміри машини. В основу корисної моделі поставлено задачу зниження енергоємності, металоємкості та зменшення габаритних розмірів ґрунтообробного знаряддя із покращенням якості обробітку ґрунту. Поставлена задача вирішується тим, що запропонований комбінований робочий орган складається з кілеподібного стояка, відхиленого назад, причому стояк має дугоподібну форму, на ньому уступом закріплено три стрілчасті лапи різної конфігурації, лапа верхнього ярусу має гострий кут розхилу та мінімальний кут кришення і призначена для підрізання кореневої системи бур'янів. Лапа другого ярусу закріплюється дещо нижче і має більший кут розхилу та кут кришення і призначена для рихлення ґрунту на глибині 15-25 см. Лапа третього ярусу закріплена на нижній точці стояка, має невелику ширину захвату і її завданням є рихлення підорного шару на глибину до 40 см, що сприяє покращенню інфільтраційних властивостей ґрунту. Зниження енергоємності та металоємкості досягається тим, що замість трьох стояків використовується лише один. Для зменшення бокового тертя ґрунту по стояку задня його частина повинна бути звуженою порівняно із передньою. На фіг. 1 показаний запропонований робочий орган з трьома каскадно встановленими на кілеподібному стояку стрілчастими лапами різної конструкції, на фіг. 2 - переріз стояка Г-Г; на фіг. 3 - поперечні перерізи стояка А-А, Б-Б, В-В. Ґрунтообробний робочий орган (фіг. 1) складається з стояка 1, лапи верхнього ярусу 2, стрілчастої лапи середнього ярусу 3 та лапи нижнього ярусу 4. Відстань між робочими органами кожного ярусу повинна бути такою, щоб забезпечувала умови вільного руху пласта ґрунту, що піднімається нижче розташованою лапою. h L tg де h - глибина ходу наступної лап;  - кут сколювання ґрунту. Аналогічним чином визначається положення третьої по глибині лапи відносно другої. Процес обробітку ґрунту відбувається таким чином. При переміщенні робочого органу лапа верхнього ярусу рихлить ґрунт та підрізає кореневу систему бур'янів на глибині 10-15 см. Лапа середнього ярусу, рухаючись на глибині до 15-25, розпушує ґрунт, лапа нижнього ярусу рихлить підорний шар на глибині до 40 см. Завдяки тому, що всі три лапи закріплено на одному стояку кілеподібного типу, значно знижується тяговий опір робочого органу в цілому. Існуючі аналогічні ярусні робочі органи мають декілька стояків, що підвищує загальну металоємність конструкції, а кожен із додаткових стояків підвищує загальний тяговий опір ґрунтообробного знаряддя. Таким чином, застосування запропонованого комбінованого ґрунтообробного робочого органу, із суміщеними трьома лапи різної конструкції, які розміщені уступом на кілеподібному сошнику забезпечує: 1. Зменшення енерговитрат при виконанні глибокого безполицевого обробітку ґрунту в результаті зниження тягового опору на переміщення одного стояка замість трьох. 2. Зниження металоємності робочого органу в результаті зменшення кількості стояків робочих органів. 3. Покращення умов накопичення талих та дощових вод на значних глибинах. Джерела інформації: 1. Комбінований ґрунтообробний робочий орган, а.с. № 43157А, 2001. Бюл. № 10. 2. Способ обработки почвы и устройство для его осуществления, а.с. № 1540683, 1978. Бюл. № 5. 3. Ґрунтообробний робочий орган, а.с. № 53504, 2010. Бюл. № 19. 4. Консольные стояки с переменным модулем пружины // Тракторы и сельскохозяйственные машины. - 1992. - № 7. - С. 30-31. 55 1 UA 87768 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Комбінований ґрунтообробний робочий орган, що складається зі стояка та трьох стрілчатих лап різних конструкцій, який відрізняється тим, що стояк має кілеподібну форму, при цьому задня його частина повинна бути звуженою порівняно з передньою, а три стрілчаті лапи закріплені на ньому уступом, при цьому лапа кожного ярусу завдяки конструктивним особливостям виконує різні функції. 2 UA 87768 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
