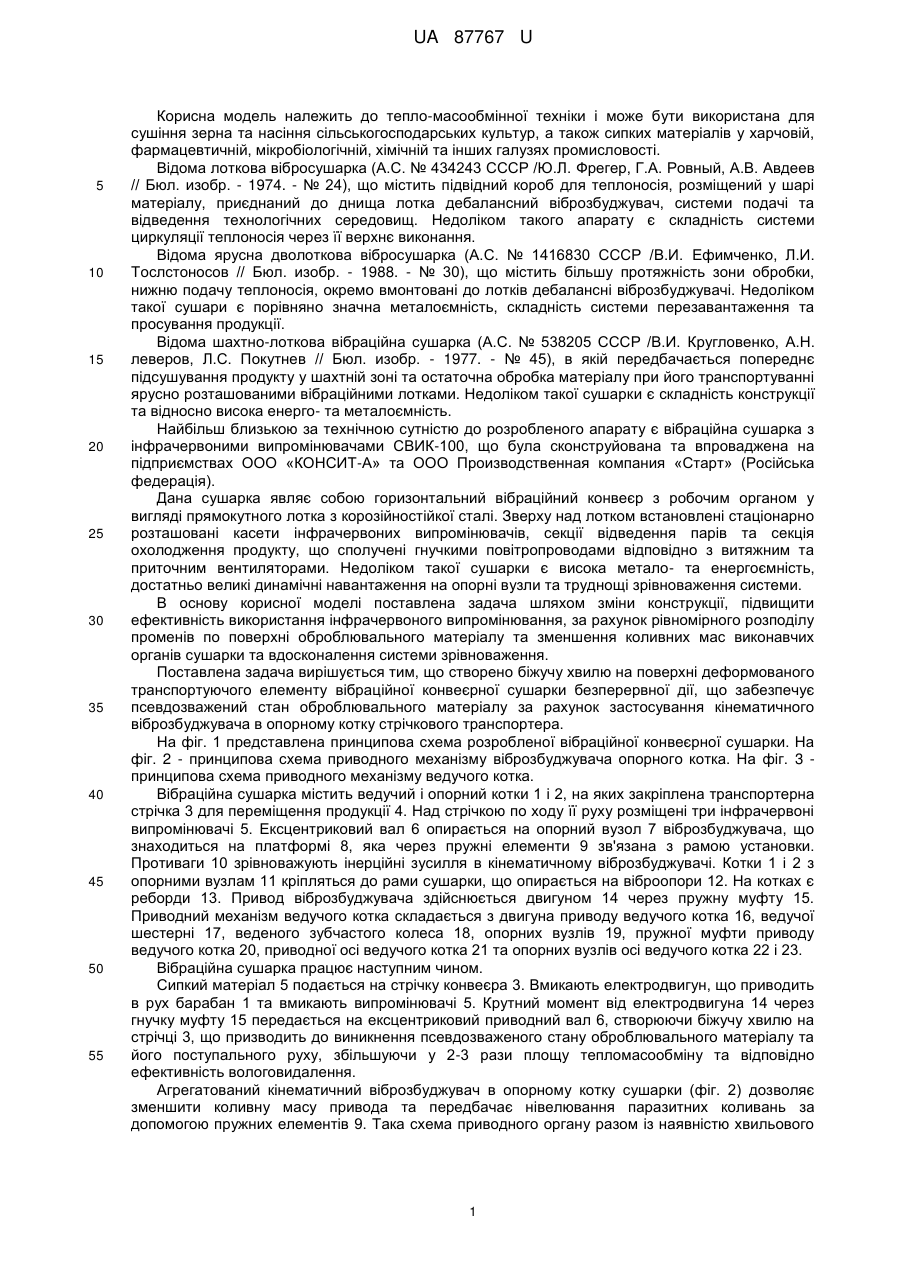

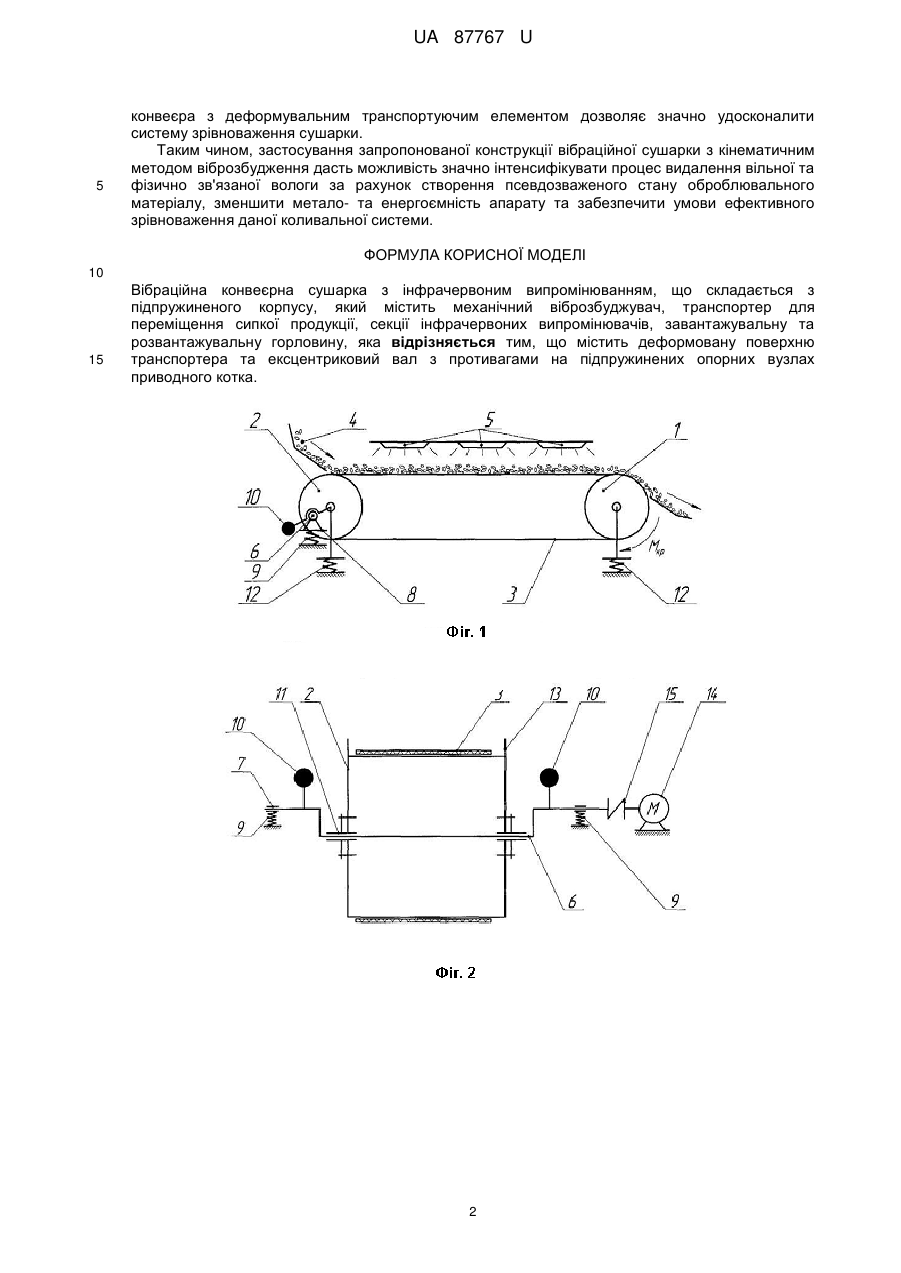

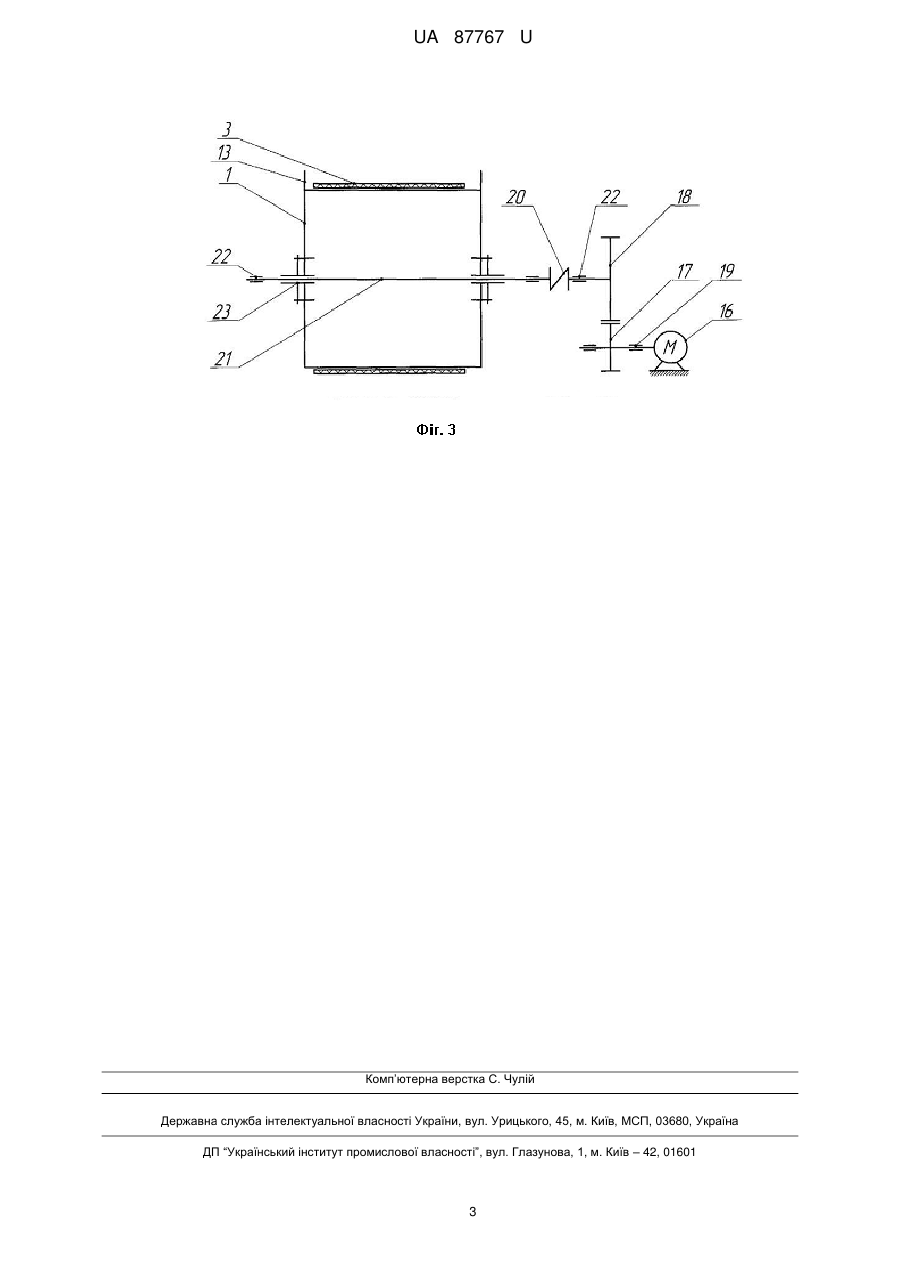

Реферат: UA 87767 U UA 87767 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до тепло-масообмінної техніки і може бути використана для сушіння зерна та насіння сільськогосподарських культур, а також сипких матеріалів у харчовій, фармацевтичній, мікробіологічній, хімічній та інших галузях промисловості. Відома лоткова вібросушарка (А.С. № 434243 СССР /Ю.Л. Фрегер, Г.А. Ровный, А.В. Авдеев // Бюл. изобр. - 1974. - № 24), що містить підвідний короб для теплоносія, розміщений у шарі матеріалу, приєднаний до днища лотка дебалансний віброзбуджувач, системи подачі та відведення технологічних середовищ. Недоліком такого апарату є складність системи циркуляції теплоносія через її верхнє виконання. Відома ярусна дволоткова вібросушарка (А.С. № 1416830 СССР /В.И. Ефимченко, Л.И. Тослстоносов // Бюл. изобр. - 1988. - № 30), що містить більшу протяжність зони обробки, нижню подачу теплоносія, окремо вмонтовані до лотків дебалансні віброзбуджувачі. Недоліком такої сушари є порівняно значна металоємність, складність системи перезавантаження та просування продукції. Відома шахтно-лоткова вібраційна сушарка (А.С. № 538205 СССР /В.И. Кругловенко, А.Н. леверов, Л.С. Покутнев // Бюл. изобр. - 1977. - № 45), в якій передбачається попереднє підсушування продукту у шахтній зоні та остаточна обробка матеріалу при його транспортуванні ярусно розташованими вібраційними лотками. Недоліком такої сушарки є складність конструкції та відносно висока енерго- та металоємність. Найбільш близькою за технічною сутністю до розробленого апарату є вібраційна сушарка з інфрачервоними випромінювачами СВИК-100, що була сконструйована та впроваджена на підприємствах ООО «КОНСИТ-А» та ООО Производственная компания «Старт» (Російська федерація). Дана сушарка являє собою горизонтальний вібраційний конвеєр з робочим органом у вигляді прямокутного лотка з корозійностійкої сталі. Зверху над лотком встановлені стаціонарно розташовані касети інфрачервоних випромінювачів, секції відведення парів та секція охолодження продукту, що сполучені гнучкими повітропроводами відповідно з витяжним та приточним вентиляторами. Недоліком такої сушарки є висока метало- та енергоємність, достатньо великі динамічні навантаження на опорні вузли та труднощі зрівноваження системи. В основу корисної моделі поставлена задача шляхом зміни конструкції, підвищити ефективність використання інфрачервоного випромінювання, за рахунок рівномірного розподілу променів по поверхні оброблювального матеріалу та зменшення коливних мас виконавчих органів сушарки та вдосконалення системи зрівноваження. Поставлена задача вирішується тим, що створено біжучу хвилю на поверхні деформованого транспортуючого елементу вібраційної конвеєрної сушарки безперервної дії, що забезпечує псевдозважений стан оброблювального матеріалу за рахунок застосування кінематичного віброзбуджувача в опорному котку стрічкового транспортера. На фіг. 1 представлена принципова схема розробленої вібраційної конвеєрної сушарки. На фіг. 2 - принципова схема приводного механізму віброзбуджувача опорного котка. На фіг. 3 принципова схема приводного механізму ведучого котка. Вібраційна сушарка містить ведучий і опорний котки 1 і 2, на яких закріплена транспортерна стрічка 3 для переміщення продукції 4. Над стрічкою по ходу її руху розміщені три інфрачервоні випромінювачі 5. Ексцентриковий вал 6 опирається на опорний вузол 7 віброзбуджувача, що знаходиться на платформі 8, яка через пружні елементи 9 зв'язана з рамою установки. Противаги 10 зрівноважують інерційні зусилля в кінематичному віброзбуджувачі. Котки 1 і 2 з опорними вузлам 11 кріпляться до рами сушарки, що опирається на віброопори 12. На котках є реборди 13. Привод віброзбуджувача здійснюється двигуном 14 через пружну муфту 15. Приводний механізм ведучого котка складається з двигуна приводу ведучого котка 16, ведучої шестерні 17, веденого зубчастого колеса 18, опорних вузлів 19, пружної муфти приводу ведучого котка 20, приводної осі ведучого котка 21 та опорних вузлів осі ведучого котка 22 і 23. Вібраційна сушарка працює наступним чином. Сипкий матеріал 5 подається на стрічку конвеєра 3. Вмикають електродвигун, що приводить в рух барабан 1 та вмикають випромінювачі 5. Крутний момент від електродвигуна 14 через гнучку муфту 15 передається на ексцентриковий приводний вал 6, створюючи біжучу хвилю на стрічці 3, що призводить до виникнення псевдозваженого стану оброблювального матеріалу та його поступального руху, збільшуючи у 2-3 рази площу тепломасообміну та відповідно ефективність вологовидалення. Агрегатований кінематичний віброзбуджувач в опорному котку сушарки (фіг. 2) дозволяє зменшити коливну масу привода та передбачає нівелювання паразитних коливань за допомогою пружних елементів 9. Така схема приводного органу разом із наявністю хвильового 1 UA 87767 U 5 конвеєра з деформувальним транспортуючим елементом дозволяє значно удосконалити систему зрівноваження сушарки. Таким чином, застосування запропонованої конструкції вібраційної сушарки з кінематичним методом віброзбудження дасть можливість значно інтенсифікувати процес видалення вільної та фізично зв'язаної вологи за рахунок створення псевдозваженого стану оброблювального матеріалу, зменшити метало- та енергоємність апарату та забезпечити умови ефективного зрівноваження даної коливальної системи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Вібраційна конвеєрна сушарка з інфрачервоним випромінюванням, що складається з підпружиненого корпусу, який містить механічний віброзбуджувач, транспортер для переміщення сипкої продукції, секції інфрачервоних випромінювачів, завантажувальну та розвантажувальну горловину, яка відрізняється тим, що містить деформовану поверхню транспортера та ексцентриковий вал з противагами на підпружинених опорних вузлах приводного котка. 2 UA 87767 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
