Лампа світлодіодна прожекторна

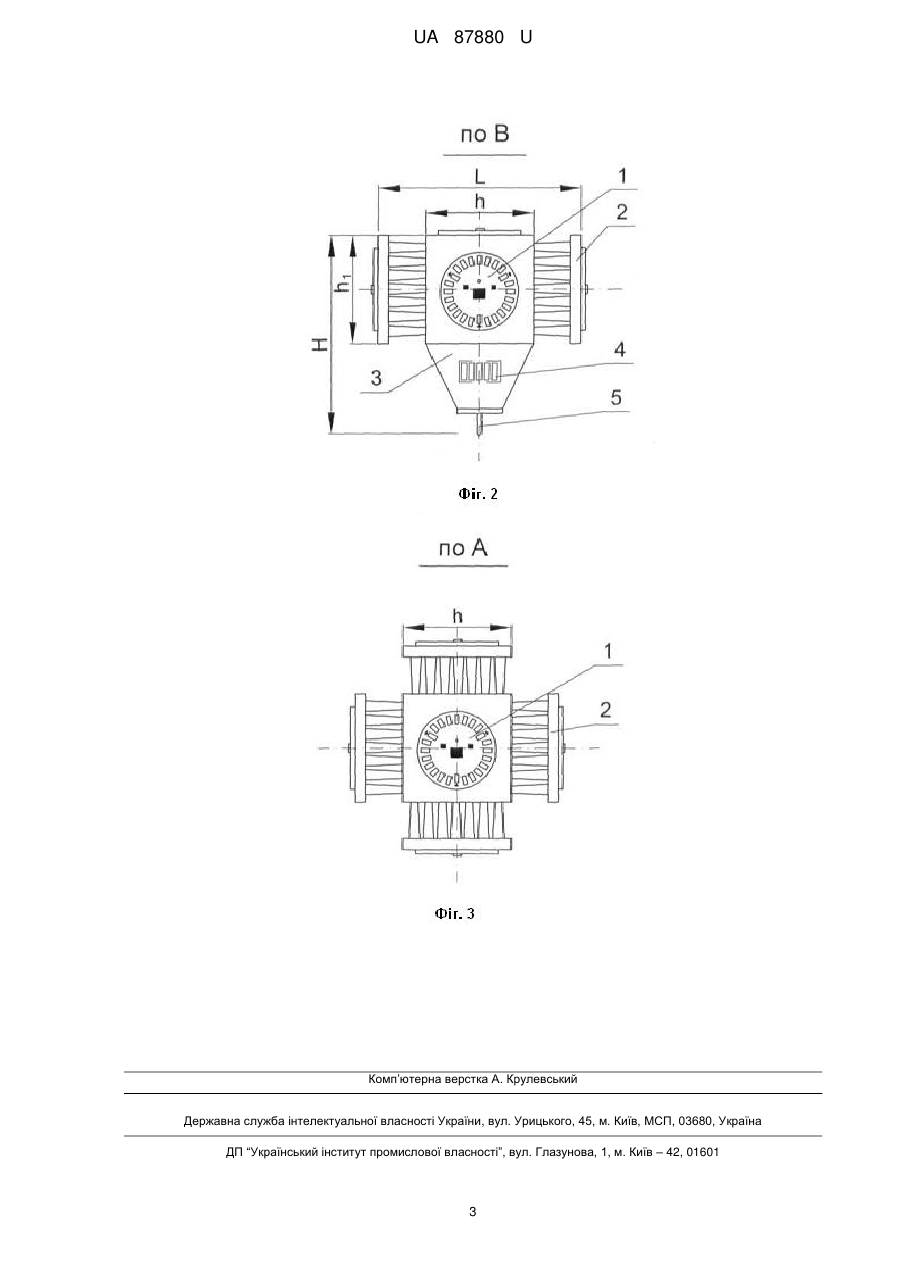

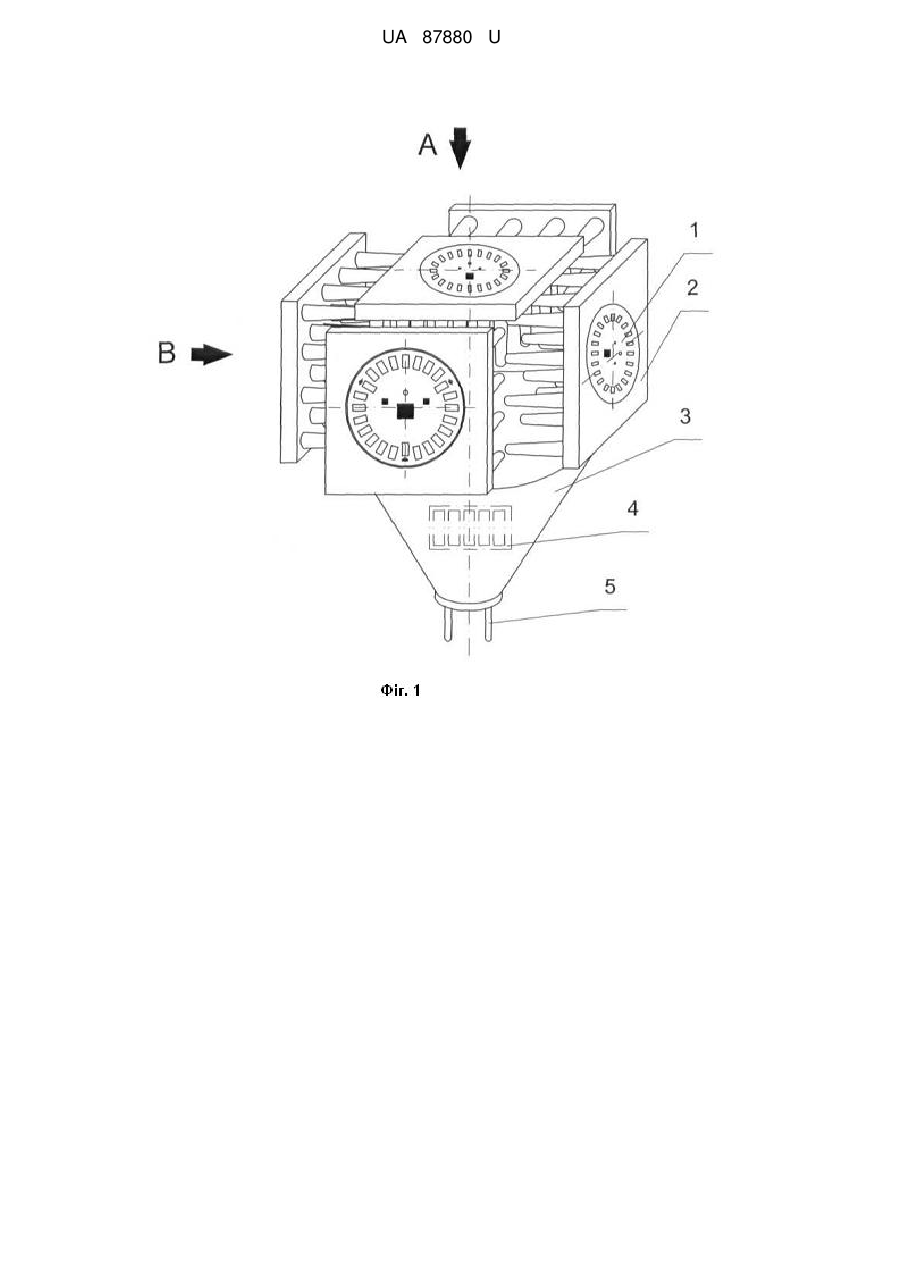

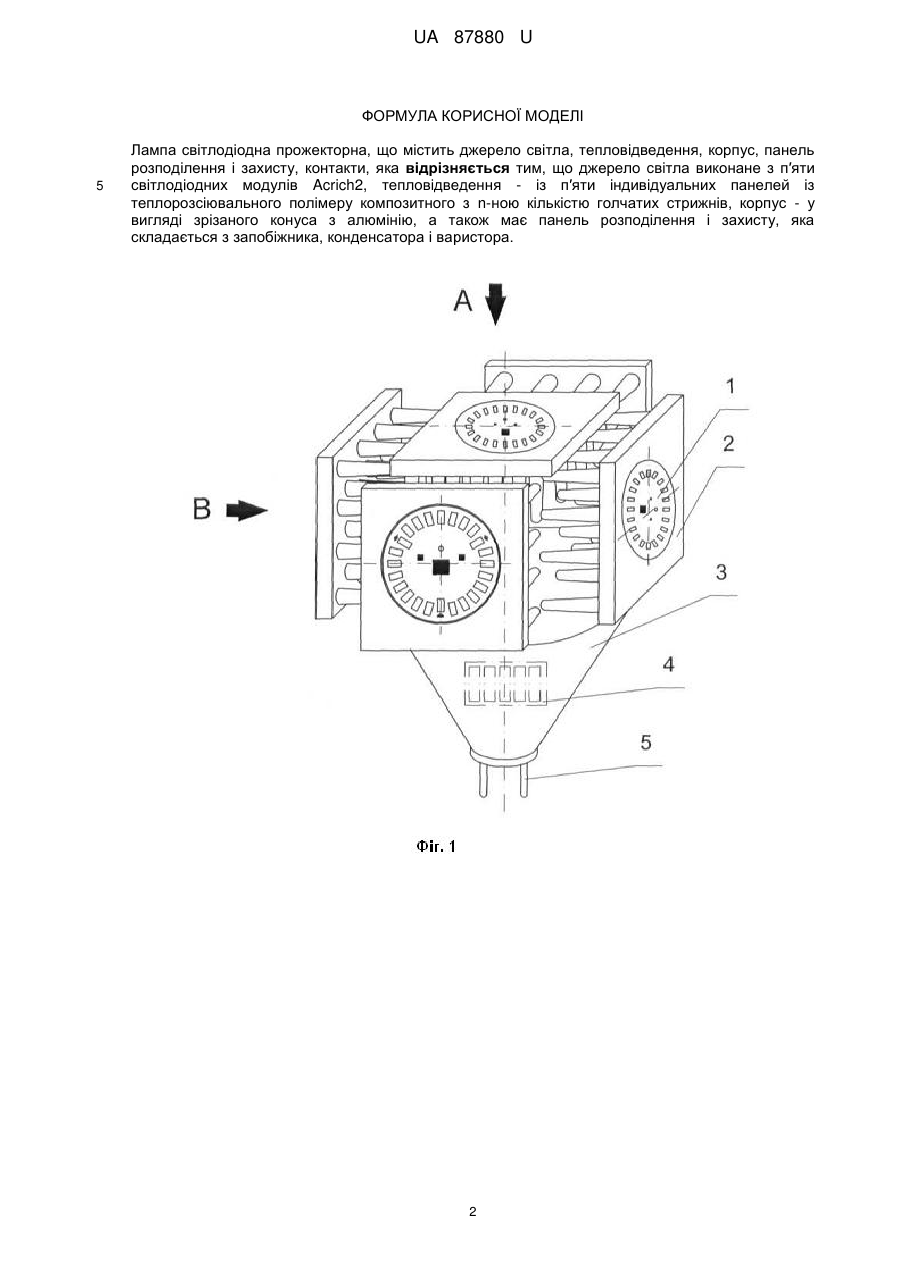

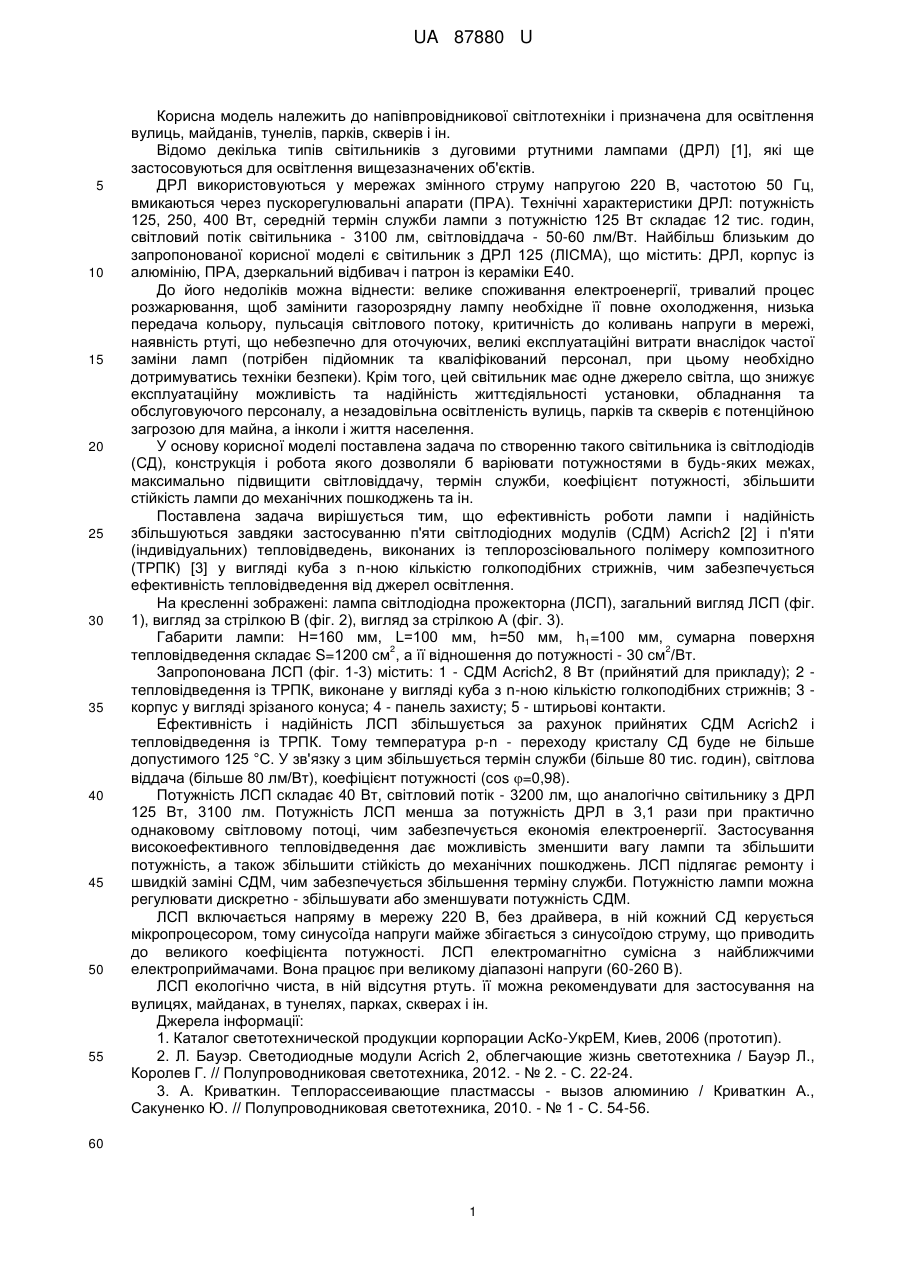

Реферат: Лампа світлодіодна прожекторна, що містить джерело світла, тепловідведення, корпус, панель розподілення і захисту, контакти. Джерело світла виконане з п′яти світлодіодних модулів Acrich2, тепловідведення - із п′яти індивідуальних панелей із теплорозсіювального полімеру композитного з n-ною кількістю голчатих стрижнів. Корпус виконаний у вигляді зрізаного конуса з алюмінію, а також має панель розподілення і захисту, яка складається з запобіжника, конденсатора і варистора. UA 87880 U (54) ЛАМПА СВІТЛОДІОДНА ПРОЖЕКТОРНА UA 87880 U UA 87880 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до напівпровідникової світлотехніки і призначена для освітлення вулиць, майданів, тунелів, парків, скверів і ін. Відомо декілька типів світильників з дуговими ртутними лампами (ДРЛ) [1], які ще застосовуються для освітлення вищезазначених об'єктів. ДРЛ використовуються у мережах змінного струму напругою 220 В, частотою 50 Гц, вмикаються через пускорегулювальні апарати (ПРА). Технічні характеристики ДРЛ: потужність 125, 250, 400 Вт, середній термін служби лампи з потужністю 125 Вт складає 12 тис. годин, світловий потік світильника - 3100 лм, світловіддача - 50-60 лм/Вт. Найбільш близьким до запропонованої корисної моделі є світильник з ДРЛ 125 (ЛІСМА), що містить: ДРЛ, корпус із алюмінію, ПРА, дзеркальний відбивач і патрон із кераміки Е40. До його недоліків можна віднести: велике споживання електроенергії, тривалий процес розжарювання, щоб замінити газорозрядну лампу необхідне її повне охолодження, низька передача кольору, пульсація світлового потоку, критичність до коливань напруги в мережі, наявність ртуті, що небезпечно для оточуючих, великі експлуатаційні витрати внаслідок частої заміни ламп (потрібен підйомник та кваліфікований персонал, при цьому необхідно дотримуватись техніки безпеки). Крім того, цей світильник має одне джерело світла, що знижує експлуатаційну можливість та надійність життєдіяльності установки, обладнання та обслуговуючого персоналу, а незадовільна освітленість вулиць, парків та скверів є потенційною загрозою для майна, а інколи і життя населення. У основу корисної моделі поставлена задача по створенню такого світильника із світлодіодів (СД), конструкція і робота якого дозволяли б варіювати потужностями в будь-яких межах, максимально підвищити світловіддачу, термін служби, коефіцієнт потужності, збільшити стійкість лампи до механічних пошкоджень та ін. Поставлена задача вирішується тим, що ефективність роботи лампи і надійність збільшуються завдяки застосуванню п'яти світлодіодних модулів (СДМ) Acrich2 [2] і п'яти (індивідуальних) тепловідведень, виконаних із теплорозсіювального полімеру композитного (ТРПК) [3] у вигляді куба з n-ною кількістю голкоподібних стрижнів, чим забезпечується ефективність тепловідведення від джерел освітлення. На кресленні зображені: лампа світлодіодна прожекторна (ЛСП), загальний вигляд ЛСП (фіг. 1), вигляд за стрілкою В (фіг. 2), вигляд за стрілкою А (фіг. 3). Габарити лампи: Н=160 мм, L=100 мм, h=50 мм, h1=100 мм, сумарна поверхня 2 2 тепловідведення складає S=1200 см , а її відношення до потужності - 30 см /Вт. Запропонована ЛСП (фіг. 1-3) містить: 1 - СДМ Acrich2, 8 Вт (прийнятий для прикладу); 2 тепловідведення із ТРПК, виконане у вигляді куба з n-ною кількістю голкоподібних стрижнів; 3 корпус у вигляді зрізаного конуса; 4 - панель захисту; 5 - штирьові контакти. Ефективність і надійність ЛСП збільшується за рахунок прийнятих СДМ Acrich2 і тепловідведення із ТРПК. Тому температура р-n - переходу кристалу СД буде не більше допустимого 125 °C. У зв'язку з цим збільшується термін служби (більше 80 тис. годин), світлова віддача (більше 80 лм/Вт), коефіцієнт потужності (cos =0,98). Потужність ЛСП складає 40 Вт, світловий потік - 3200 лм, що аналогічно світильнику з ДРЛ 125 Вт, 3100 лм. Потужність ЛСП менша за потужність ДРЛ в 3,1 рази при практично однаковому світловому потоці, чим забезпечується економія електроенергії. Застосування високоефективного тепловідведення дає можливість зменшити вагу лампи та збільшити потужність, а також збільшити стійкість до механічних пошкоджень. ЛСП підлягає ремонту і швидкій заміні СДМ, чим забезпечується збільшення терміну служби. Потужністю лампи можна регулювати дискретно - збільшувати або зменшувати потужність СДМ. ЛСП включається напряму в мережу 220 В, без драйвера, в ній кожний СД керується мікропроцесором, тому синусоїда напруги майже збігається з синусоїдою струму, що приводить до великого коефіцієнта потужності. ЛСП електромагнітно сумісна з найближчими електроприймачами. Вона працює при великому діапазоні напруги (60-260 В). ЛСП екологічно чиста, в ній відсутня ртуть. її можна рекомендувати для застосування на вулицях, майданах, в тунелях, парках, скверах і ін. Джерела інформації: 1. Каталог светотехнической продукции корпорации АсКо-УкрЕМ, Киев, 2006 (прототип). 2. Л. Бауэр. Светодиодные модули Acrich 2, облегчающие жизнь светотехника / Бауэр Л., Королев Г. // Полупроводниковая светотехника, 2012. - № 2. - С. 22-24. 3. А. Криваткин. Теплорассеивающие пластмассы - вызов алюминию / Криваткин А., Сакуненко Ю. // Полупроводниковая светотехника, 2010. - № 1 - С. 54-56. 60 1 UA 87880 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Лампа світлодіодна прожекторна, що містить джерело світла, тепловідведення, корпус, панель розподілення і захисту, контакти, яка відрізняється тим, що джерело світла виконане з п′яти світлодіодних модулів Acrich2, тепловідведення - із п′яти індивідуальних панелей із теплорозсіювального полімеру композитного з n-ною кількістю голчатих стрижнів, корпус - у вигляді зрізаного конуса з алюмінію, а також має панель розподілення і захисту, яка складається з запобіжника, конденсатора і варистора. 2 UA 87880 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
