Склад для атмосферостійкого захисного покриття

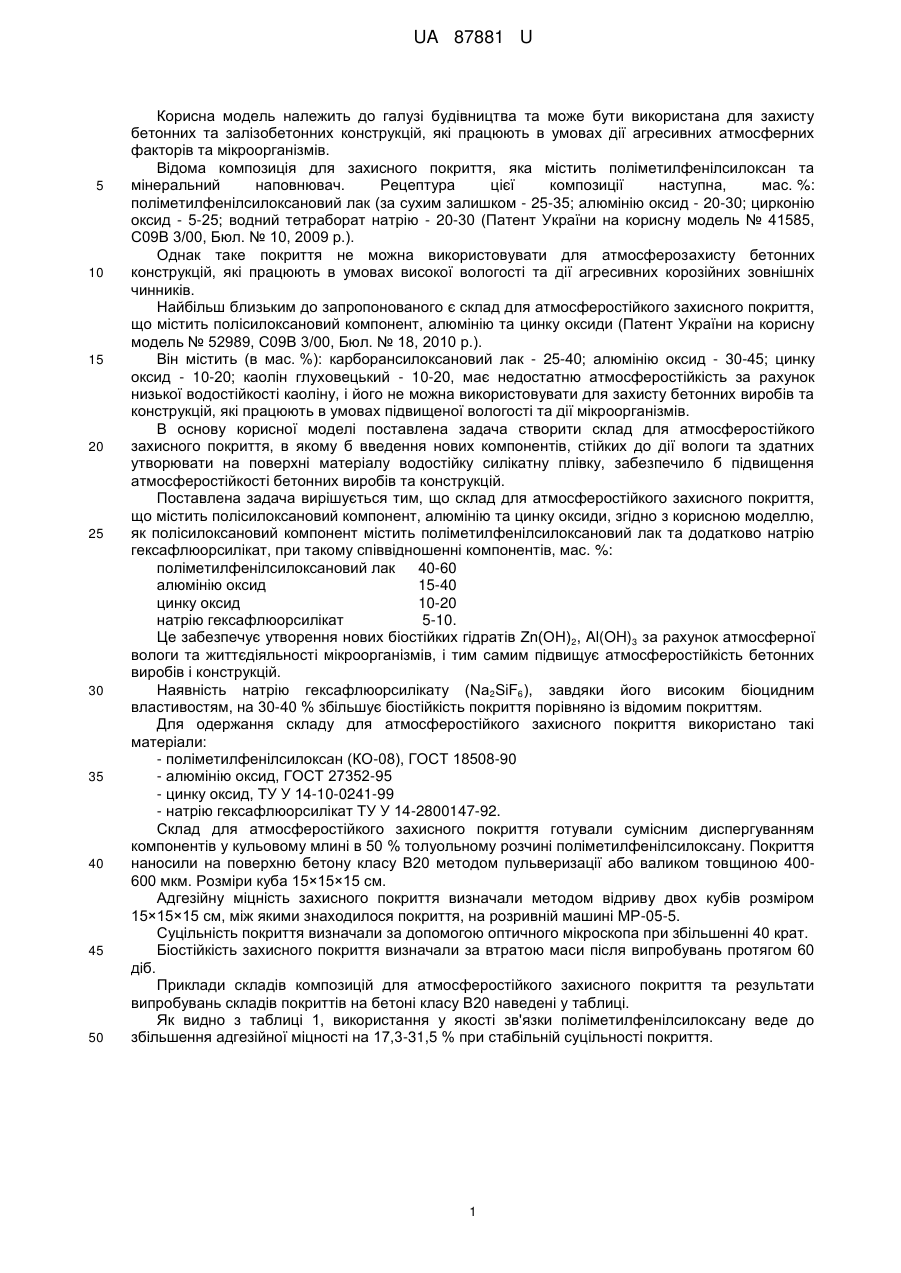

Реферат: UA 87881 U UA 87881 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва та може бути використана для захисту бетонних та залізобетонних конструкцій, які працюють в умовах дії агресивних атмосферних факторів та мікроорганізмів. Відома композиція для захисного покриття, яка містить поліметилфенілсилоксан та мінеральний наповнювач. Рецептура цієї композиції наступна, мас. %: поліметилфенілсилоксановий лак (за сухим залишком - 25-35; алюмінію оксид - 20-30; цирконію оксид - 5-25; водний тетраборат натрію - 20-30 (Патент України на корисну модель № 41585, С09В 3/00, Бюл. № 10, 2009 р.). Однак таке покриття не можна використовувати для атмосферозахисту бетонних конструкцій, які працюють в умовах високої вологості та дії агресивних корозійних зовнішніх чинників. Найбільш близьким до запропонованого є склад для атмосферостійкого захисного покриття, що містить полісилоксановий компонент, алюмінію та цинку оксиди (Патент України на корисну модель № 52989, С09В 3/00, Бюл. № 18, 2010 p.). Він містить (в мас. %): карборансилоксановий лак - 25-40; алюмінію оксид - 30-45; цинку оксид - 10-20; каолін глуховецький - 10-20, має недостатню атмосферостійкість за рахунок низької водостійкості каоліну, і його не можна використовувати для захисту бетонних виробів та конструкцій, які працюють в умовах підвищеної вологості та дії мікроорганізмів. В основу корисної моделі поставлена задача створити склад для атмосферостійкого захисного покриття, в якому б введення нових компонентів, стійких до дії вологи та здатних утворювати на поверхні матеріалу водостійку силікатну плівку, забезпечило б підвищення атмосферостійкості бетонних виробів та конструкцій. Поставлена задача вирішується тим, що склад для атмосферостійкого захисного покриття, що містить полісилоксановий компонент, алюмінію та цинку оксиди, згідно з корисною моделлю, як полісилоксановий компонент містить поліметилфенілсилоксановий лак та додатково натрію гексафлюорсилікат, при такому співвідношенні компонентів, мас. %: поліметилфенілсилоксановий лак 40-60 алюмінію оксид 15-40 цинку оксид 10-20 натрію гексафлюорсилікат 5-10. Це забезпечує утворення нових біостійких гідратів Zn(OH) 2, Al(OH)3 за рахунок атмосферної вологи та життєдіяльності мікроорганізмів, і тим самим підвищує атмосферостійкість бетонних виробів і конструкцій. Наявність натрію гексафлюорсилікату (Na2SiF6), завдяки його високим біоцидним властивостям, на 30-40 % збільшує біостійкість покриття порівняно із відомим покриттям. Для одержання складу для атмосферостійкого захисного покриття використано такі матеріали: - поліметилфенілсилоксан (КО-08), ГОСТ 18508-90 - алюмінію оксид, ГОСТ 27352-95 - цинку оксид, ТУ У 14-10-0241-99 - натрію гексафлюорсилікат ТУ У 14-2800147-92. Склад для атмосферостійкого захисного покриття готували сумісним диспергуванням компонентів у кульовому млині в 50 % толуольному розчині поліметилфенілсилоксану. Покриття наносили на поверхню бетону класу В20 методом пульверизації або валиком товщиною 400600 мкм. Розміри куба 15×15×15 см. Адгезійну міцність захисного покриття визначали методом відриву двох кубів розміром 15×15×15 см, між якими знаходилося покриття, на розривній машині МР-05-5. Суцільність покриття визначали за допомогою оптичного мікроскопа при збільшенні 40 крат. Біостійкість захисного покриття визначали за втратою маси після випробувань протягом 60 діб. Приклади складів композицій для атмосферостійкого захисного покриття та результати випробувань складів покриттів на бетоні класу В20 наведені у таблиці. Як видно з таблиці 1, використання у якості зв'язки поліметилфенілсилоксану веде до збільшення адгезійної міцності на 17,3-31,5 % при стабільній суцільності покриття. 1 UA 87881 U Таблиця Адгезійна міцність, Мпа Склад композиції Склад, мас. % поліметилфенілсилоксан 40 алюмінію оксид 40 цинк оксид 10 натрію гексафлюорсилікат 10 Склад, мас. % поліметилфенілсилоксан 50 алюмінію оксид 27,5 цинк оксид натрію 15 гексафлюорсилікат 7,5 Склад, мас. % поліметилфенілсилоксан 60 алюмінію оксид 15 цинк оксид 20 натрію гексафлюорсилікат 5 Відомий склад (Патент України на корисну модель № 52989) 5 Суцільність покриття, % Біостійкість, втрата маси, % 4,56 100 1,4 4,71 100 1,6 5,02 100 1,7 3,82 100 2,4 При випробуванні складів захисних покриттів із заграничними співвідношеннями компонентів були отримані наступні результати. А саме, зменшення вмісту поліметилфенілсилоксану зменшує біостійкість на 25-30 %, суцільність на 8-12 %, при незмінній адгезійній міцності. Перевищення вмісту поліметилфенілсилоксану на 20-30 % зменшує суцільність на 5-10 %, біостійкість на 20-25 % і адгезійну міцність на 5-10 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Склад для атмосферостійкого захисного покриття, що містить полісилоксановий компонент, алюмінію та цинку оксиди, який відрізняється тим, що додатково він містить натрію гексафлюорсилікат, а як полісилоксановий компонент він містить поліметилфенілсилоксановий лак, при такому співвідношенні компонентів, мас. %: поліметилфенілсилоксановий лак 40-60 алюмінію оксид 15-40 цинку оксид 10-20 натрію гексафлюорсилікат 5-10. 15 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
