Унітаз на коліщатах (варіанти)

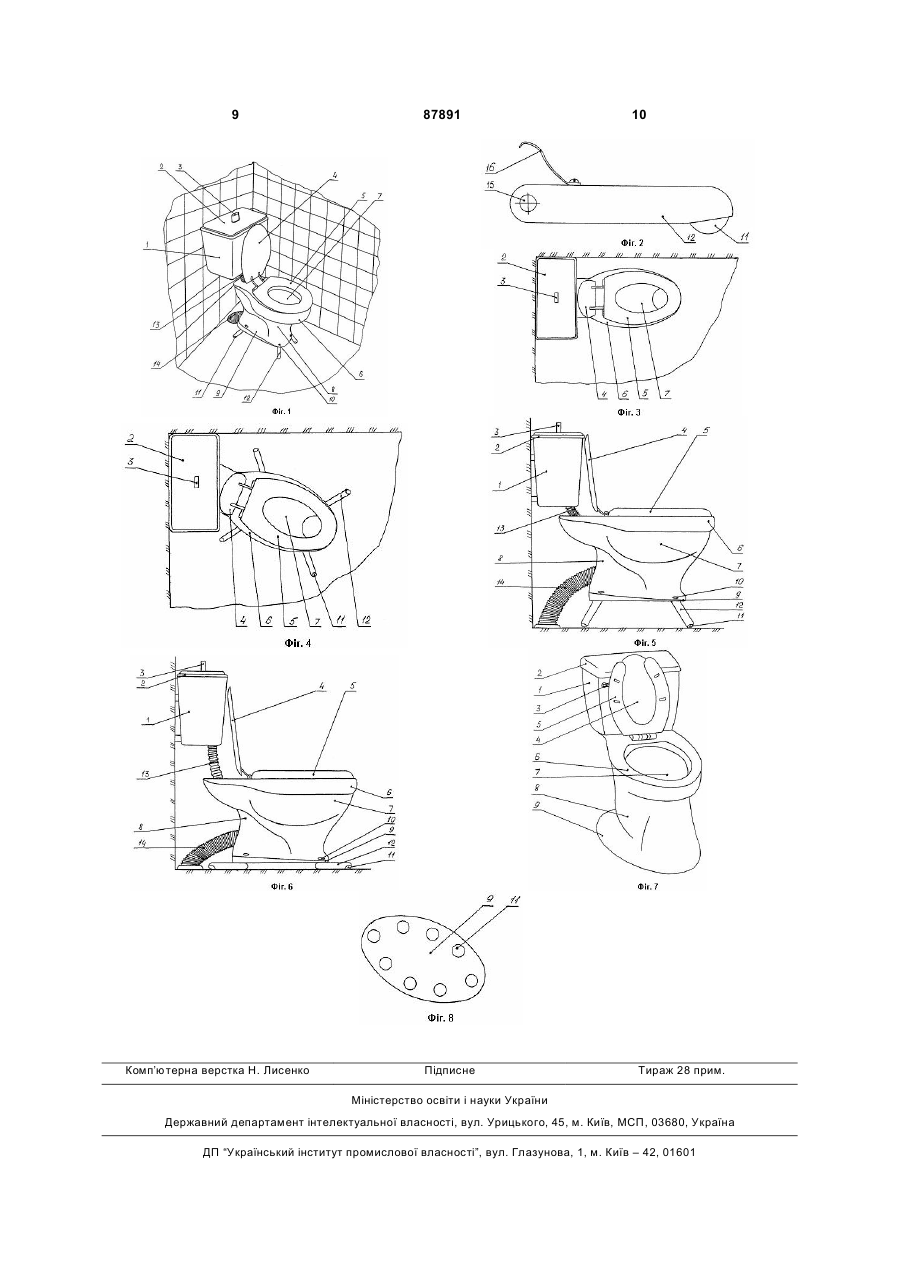

1. Унітаз на коліщатах, який містить резервуар для води з кришкою, пристрій для спуску води, розташований на резервуарі, відкидну кришку сидіння на унітазі, який, у свою чергу, складається з сидіння, приймальної чаші і корпусу, звуженого у нижній частині, у якій передбачені отвори для закріплення корпусу унітаза на підлозі туалетної кімнати, а також механічний зв'язок резервуара для води і чаші унітаза, чаші унітаза і каналізаційної системи, виконаний у вигляді трубопроводів, який відрізняється тим, що механічний зв'язок резервуара для води і чаші унітаза та чаші унітаза і каналізаційної системи виконаний у вигляді гнучких трубопроводів змінної довжини, наприклад, гумових гладких або гофрованих труб, а також до отворів для закріплення корпусу унітаза прикріплені поворотні попружні роликові опори на штангах в напрямі від центра корпусу унітаза. 2. Унітаз на коліщатах, який містить резервуар для води з кришкою, пристрій для спуску води, розташований на резервуарі, відкидну кришку сидіння на унітазі, який, у свою чергу, складається з сидіння, приймальної чаші і корпусу, звуженого у нижній частині, у якій передбачені отвори для закріплення корпусу унітаза на підлозі туалетної кімнати, а також механічний зв'язок резервуара для води і чаші унітаза, чаші унітаза і каналізаційної системи, виконаний у вигляді трубопроводів, який відрізняється тим, що механічний зв'язок резервуара для води і чаші уні 2 (19) 1 3 Винахід відноситься до санітарно-технічного устаткування, а точніше, до унітазів, і може бути використаний в туалетних кімнатах або в будьяких інших, призначених для цих цілей, приміщеннях, переважно, обмеженої площі. Відомий унітаз, який містить сидіння, кришку, підігнану до сидіння, і порожнистий опорний корпус, що охоплює сидіння. Опорний корпус оточує або формує внутрішній канал, по якому проходять фекальні маси через каналізаційну трубу в компостний контейнер. Задня стінка каналу нахилена назад від сидіння в напрямі вниз на деякий кут, що забезпечує чистоту і гігієнічність унітазу [див. патент Росії №2217033 з класу А47К11/00 опублікований 27.11.2003р.]. Основним недоліком цього технічного рішення є обмеженість його застосування з-за конструктивних особливостей, зокрема, наявності специфічного каналу для зв'язку з компостним контейнером і наявності самого контейнера. Такий унітаз можна використовувати тільки в приватних одноповерхових будинках, причому там, де обов'язково присутня компостна яма, і неможливо використовувати в багатоповерхових будинках, де така яма, в принципі, відсутня. Відома також конструкція унітазу, яка містить підлоговий піддон з піднятими краями коритоподібної форми, що має протиковзке, наприклад, рифлене покриття, на яке користувач стає ногами під час користування унітазом, а також на піддоні змонтовані корпус унітазу, приймальна чаша з сидінням і кришкою, за якими розташований резервуар для води, пов'язаний з приймальною чашею жорсткою трубою для зливу води з резервуару [див. патент Росії №2255185 з класу А47К4/00, Е0331/01, Е03D11/00 опублікований 27.06.2005p.]. Основним недоліком цього технічного рішення є його громіздкість і значна вага з-за присутності піддону, що також обмежує область його застосування, наприклад, недоцільність монтажу у туалетних кімнатах більшості багатоповерхових житлових будинків з-за обмеженості площі таких кімнат. Цей недолік усунений в конструкції унітазу, який містить резервуар для води з кришкою, пристрій для спуску води, розташований на резервуарі, кришку сидіння на унітазі, який, у свою чергу, складається з сидіння, приймальної чаші і корпусу, нижня частина якого розширена до розмірів сидіння унітазу, і в якій передбачені отвори для закріплення корпусу унітазу на підлозі туалетної кімнати [див. патент Росії №2222672 з класу Е03D11/00, 9/00, А61N5/06 опублікований 27.01.2004p.]. Основним недоліком цього технічного рішення є невиправдана витрата матеріалу, що йде на виготовлення корпусу унітазу, зокрема на його нижню розширену частину. Широкий низ корпусу унітазу додає йому стійкість, але це доцільно лише в тому випадку, якщо корпус не кріпиться до підлоги туалетної кімнати. Оскільки даний унітаз кріпиться до підлоги, стійкість його корпусу не має значення (вона забезпечується елементами 87891 4 кріплення), а тому і немає сенсу в розширеній його нижній частині. Найбільш близьким за своєю сутністю та ефекту, що досягається, і який приймається за прототип, є унітаз, який містить резервуар для води з кришкою, пристрій для спуску води, розташований на резервуарі, відкидну кришку сидіння на унітазі, який, у свою чергу, складається з сидіння, приймальної чаші і корпусу, звуженого в нижній частині, передбачені отвори для закріплення унітазу на підлозі туалетної кімнати, а також, механічний зв'язок резервуару для води і чаші унітазу, чаші унітазу і каналізаційної системи, виконана у вигляді трубопроводів жорсткої конструкції і незмінних розмірів [див. патент США №6944891 з класу Е03D11/00 опублікований 20.01.2005р.]. Основним суттєвим недоліком даного унітазу є те, що його корпус, для додання стійкості всієї конструкції, необхідно прикріплювати до підлоги, що робить унітаз нерухомим. Це обмежує його технічні можливості і експлуатаційні характеристики. Сутність цього недоліку полягає у наступному. У 60-70-х роках XX століття на всьому пострадянському просторі будувалися багатоповерхові житлові будинки з малогабаритними квартирами, які в народі одержали назву «хрущовки». Часто в цих квартирах, особливо, в однокімнатних і двокімнатних, санвузол виконувався суміщеним. Тобто, туалетна і ванна кімнати були одним приміщенням і, як правило, невеликих розмірів. Щоб звільнити простір перед умивальником, ванною і унітазом, перераховані вироби розташовувалися біля стін. Якщо розташування ванни і умивальника біля стін - це цілком прийнятне, то розташування унітазу боком, майже впритул до стіни, створювало і продовжує створювати певні незручності користувачам. Особливо людям крупної комплекції і товстим. Названа категорія громадян при такому розташуванні унітазу, може сідати на його сидіння тільки боком по відношенню до чаші унітазу, що, зрозуміло, досить незручно. Навіть громадяни середньої комплекції зазнають незручності при маніпулюванні одягом (наприклад, при знятті брюк), оскільки руки (лікті) чіпляють стіну. Але іншого виходу немає, оскільки унітаз є прикріпленим до підлоги приміщення, тобто його неможливо пересунути. Аналогічні незручності при користуванні туалетом зазнають пасажири потягів, де в малогабаритній туалетній кімнаті розташований умивальник, і яку (кімнату) пасажири, до того ж, часто використовують для переодягання. У останньому випадку користування туалетною кімнатою, унітаз просто заважає, проте перемістити його, наприклад, в кут кімнати, не представляється можливим, оскільки він також прикріплений до підлоги. Можна привести ще ряд прикладів, коли нерухомість унітазу створює певні незручності користування. Якщо врахувати, що людина протягом доби користується туалетом кілька разів, то постійна незручність є могутнім дратівливим чинником, який, у результаті, приводить до незадоволеності і, навіть, до стресів. 5 87891 6 У основу винаходу поставлене завдання піді корпус 8, в підставці 9 якого є кріпильні отвори вищення зручності користування унітазом за ра10. До кріпильних отворів 10 приєднані поворотні хунок розширення його технічних можливостей підпружні роликові опори 11 на штангах 12, які шляхом виконання його рухомим відносно канарозташовуються в напрямі від центру корпусу 8 лізаційної системи зливу за рахунок оснащення унітазу. Механічний зв'язок резервуару 1 для войого гнучкими зв'язками змінної довжини і оснади і чаші 7 унітазу, а також чаші 7 унітазу і каналіщення роликовою опорою нижнього торця корпузаційної системи, виконаний у вигляді трубопросу унітазу. водів 13 і 14 відповідно змінної довжини, Рішення поставленої задачі досягається тим, наприклад, у вигляді гумових гладких або гофрощо унітаз, який містить резервуар для води з криваних труб. шкою, пристрій для спуску води розташований на Поворотна підпружена роликова опора 11 резервуарі, відкидну кришку сидіння на унітазі, встановлена на консольному кінці штанги 12. На який, у свою чергу, складається з сидіння, припротилежному кінці штанги 12 є провушина 15 ймальної чаші і корпусу, звуженого у нижній часдля кріплення штанги 12 до підставки 9 корпусу 8 тині, і у якій передбачені отвори для закріплення унітазу. Поворот штанги 12 відбувається відносно корпусу унітазу на підлозі туалетної кімнати, а осі її кріплення, тобто, відносно провушини 15. також, механічний зв'язок резервуару для води і Біля цього ж кінця штанги 12 розташована пручаші унітазу, чаші унітазу і каналізаційної систежина 16, яка відхиляє вниз штангу 12. Для забезми, виконаний у вигляді трубопроводів, згідно печення достатньої стійкості унітазу з вузькою пропозиції, до отворів для закріплення корпусу підставкою 9 корпусу 8, достатньо чотири штанги унітазу прикріплені поворотні попружні роликові 12, а сумарна жорсткість чотирьох пружин 16 (по опори на штангах в напрямі від центру корпусу одній на кожній штанзі 12), підбирається такою, унітазу, а також механічний зв'язок резервуару що вони в змозі підтримувати унітаз навису (піддля води і чаші унітазу, чаші унітазу і каналізаведеним). Довжина штанг 12 підбирається в роційної системи, виконаний у вигляді гнучких трузумних межах, залежно від розмірів підставки 9 бопроводів змінної довжини, наприклад, гумових корпусу 8, але в горизонтальному положенні гладких або гофрованих труб. У іншому варіанті штанги 12 повинні знаходитися в межах розмірів виконання, коли підставка корпусу унітазу викосидіння 6 унітазу. Такого розміру цілком достатнана широкою, роликові опори закріплені безпоньо для додання стійкості незакріпленому унітасередньо на нижньому торці корпусу унітазу без зу. Щоб забезпечити рівномірну стійкість унітазу штанг. Зрозуміло, замість роликів можуть бути на всіх напрямках, штанги 12 доцільно встановивикористані коліщатка, кульки і інші тіла обертанти так, щоб вони утворювали промені, що розхоня, що здатні перекочуватися. дяться, від цента підставки 9 корпусу або від Наявність роликової опори дозволяє встаноцентру ваги унітазу. Зрозуміло, що конструкція влювати унітаз на підлогу без кріплення його корсамої штанги 12 може бути різною, залежно від пусу до останнього, а наявність гнучких механічсмаків користувача і матеріалів, але це їх функціних зв'язків, що розтягуються, дозволяє онального призначення - додання стійкості - не безперешкодно повертати і переміщати унітаз від змінюється за суттю. стіни на будь-яку відстань в будь-яке зручне поЯкщо підставка 9 корпусу 8 має достатню ложення, що збільшує експлуатаційні показники площу для забезпечення стійкості унітазу, то в унітазу і створює додаткові зручності для корисштангах 12 немає необхідності. В цьому випадку тувача. достатньо безпосередньо під широкою підставСутність запропонованого технічного рішення кою 9 встановити роликові опори 11. Природно, пояснюється ілюстративним матеріалом, на якодля роликових опор 11 можуть бути використані му зображено наступне: різні коліщатка, кульки і інші тіла обертання, що Фіг.1 - загальний вид запропонованого унітаздатні перекочуватися - від цього сутність пропозу на коліщатах; зиції - забезпечення рухливості унітазу - не зміФіг.2 - зовнішній вигляд штанги з кульовою нюється. опорою на кінці; Подальша сутність запропонованого технічФіг.3 - розташування унітазу біля стіни туаленого рішення пояснюється спільно з принципом тної кімнати в істотному положенні (коли користукористування унітазом на колесиках. вач відсутній), вигляд зверху; У істотному положенні унітаз знаходиться біФіг.4 - те ж саме, коли унітаз відвернутий від ля стіни і за рахунок пружин 16 підведений вгору стіни в робочому положенні (коли користувач над підлогою, що забезпечує похиле положення сидить на сидінні); штанг 12 з роликовими опорами 11. Таке «підіФіг.5 - істотне положення запропонованого бгане» розташування штанг 12 не заважає переунітазу, вигляд збоку; міщенню людей в туалетній кімнаті, і підставка 9 Фіг.6 - те ж саме, робоче положення; унітазу залишається компактною. Фіг.7 - зовнішній вигляд унітазу з широкою Для користування унітазом користувач його підставкою корпусу; переміщає в зручне, для нього індивідуально, Фіг.8 - вигляд знизу на широку підставку корположення. При цьому роликові опори 11, вільно пусу унітазу з кульовими опорами. перекочуються, не перешкоджаючи легкому пеЗапропонований унітаз на колесиках містить реміщенню унітазу, а трубопроводи 13 і 14 розтярезервуар 1 для води з кришкою 2, клавішу 3 для гуються, не відділяючись від місць їх закріплення спуску води, кришку 4 сидіння 5 на унітазі, який, у на резервуарі 1 для води, приймальної чаші 6 і свою чергу, містить сидіння 6, приймальну чашу 7 каналізаційній системі. Для зручності переміщен 7 87891 8 ня унітазу, на резервуарі 1 для води або на кри- підвищення стійкості унітазу за рахунок тошці 4 може бути встановлена звичайна ручка (не го, що роликові опори розміщені на кінцях повопоказана з-за загальновідомості). Потім користуротних штанг; вач сідає на сидіння 5. Під дією його ваги, штанги - безперешкодне переміщення користувачів 12, долаючи опір пружин 16, «роз'їжджаються» в по туалетній кімнаті, не дивлячись на наявність напрямі від центру підставки 9 корпусу унітазу, штанг, за рахунок того, що останні забираються додаючи останньому достатню стійкість. Після під підставу унітазу; користування унітазом, користувач встає з сидін- автоматичне повернення унітазу на істотну ня, пружини 16 піднімають корпус 8 вгору, прибипозицію за рахунок пружності трубопроводів; раючи при цьому штанги 12 під підставку 9, і, за - універсальність технічної пропозиції: ролирахунок пружності трубопроводів 13 і 14, унітаз ковими опорами і гнучкими трубопроводами може автоматично повертається у істотне положення, бути оснащений будь-який унітаз будь-якої відозвільняючи простір в туалетній кімнаті. мої конструкції. Зрозуміло, що клавіша 3 для зливу води, моДо медичних переваг запропонованого техніже бути кінематично пов'язана з сидінням 6, що чного рішення, в порівнянні з прототипом, можна забезпечити автоматичний злив води з резервувіднести можливість користування людьми будьару 1 для «забудькуватих» користувачів. Якщо якої комплекції і габаритів, а також виключення унітаз має широку підставку 9, то при користупояви роздратування з-за незручності користуванні нічого не міняється: одна лише різниця в вання унітазом в обмежених умовах невеликих тому, що унітаз не підводиться вгору, оскільки в туалетних кімнат. ньому відсутні штанги 12. Економічний ефект від впровадження запроЗапропоноване технічне рішення доцільно понованого технічного рішення, в порівнянні з використовувати в будь-яких туалетних кімнатах використанням прототипу, одержують за рахунок з невеликою площею. При цьому конструктивно універсальності виробу, тобто підвищення його сам унітаз не зазнає ніяких змін. Тому будь-який конкурентоспроможності і розширення експлуаунітаз може бути використаний для реалізації цієї таційних показників, що неминуче підвищує попит пропозиції. Крім того, користувач, в процесі корипокупців, що проживають в обмежених умовах, стування унітазом, може переміститися в бажане тобто розширюється сегмент ринку такої продукмісце, наприклад, до полиці з туалетним приладції. дям не встаючи з сидіння унітазу, що створює Соціальні переваги від впровадження запрододаткові зручності. Зрозуміло, що роликова понованого технічного рішення, в порівнянні з опора може бути виконана як самостійний вузол, використанням прототипу, одержують за рахунок який кріпиться під підставкою унітазу. підвищення комфортності користування унітазом, Істотна відмінність запропонованого технічособливо в невеликих за площею туалетних кімного рішення, від раніше відомих, полягає в тому, натах, а також за рахунок можливості переміщо унітаз не має жорсткого кріплення до підлоги і щення користувача разом з унітазом в необхідне може безперешкодно переміщатися по туалетній або бажане місце туалетної кімнати. кімнаті без порушення комунікацій, що пов'язують Після опису вищезазначеного варіанту унітайого з водопостачанням і каналізаційною систезу на колесиках фахівцям в даній області повимою приміщення завдяки наявності роликових нно бути, наявно, що все вищеописане є лише опор, закріплених на кінцях поворотних підпруілюстративним, а не обмежувальним, будучи жених штанг (для варіанту з вузькою підставкою представленим даним прикладом. Численні мокорпусу унітазу) або безпосередньо на підставці дифікації і інші варіанти виконання елементів унітазу (для варіанту з широкою підставкою), а унітазу, наприклад, по конструктивному виконантакож наявності гнучких трубопроводів, що розтяню штанг, роликових опор, гнучких трубопроводів гуються. Вказані відмінності, в сукупності, дозвознаходяться в межах об'єму одного із звичайних ляють розширити технічні можливості будь-якого підходів в даній області і розглядаються як такі, унітазу і створити додаткові зручності для корисщо знаходяться в межах об'єму даного технічного тувачів, особливо в обмежених умовах користурішення. вання унітазом та громадян великої комплекції. Квінтесенцією запропонованого технічного Жоден з відомих унітазів не може володіти відмірішення є те, що унітаз виконаний рухомим, тобченими властивостями, оскільки, у принципі, не то з можливістю зсуву від первинного місця його може бути переміщений від місця його первинної установки. Виготовлення і використання лише установки і кріплення, що створює певні незручокремих вузлів (а не повністю), природно, погірності для користувачів при розміщенні унітазу в шує спектру переваг, перерахованих вище, і не тісному приміщенні або біля стіни. може вважатися новими технічними рішеннями в До технічних переваг запропонованого техніданій області знань, оскільки інше подібне викочного рішення, в порівнянні з прототипом, можна нання вже не вимагає будь-якого творчого підховіднести наступне: ду від конструктора, а тому не може вважатися - розширення технічних можливостей за рарезультатами його творчої діяльності або новими хунок того, що унітаз оснащений роликовими об'єктами інтелектуальної власності, що підлягаопорами і гнучкими трубопроводами, що надає ють захисту охоронними документами. йому можливість вільно переміщатися по туалетній кімнаті; 9 Комп’ютерна верстка Н. Лиcенко 87891 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
