Барабан прально-віджимної машини

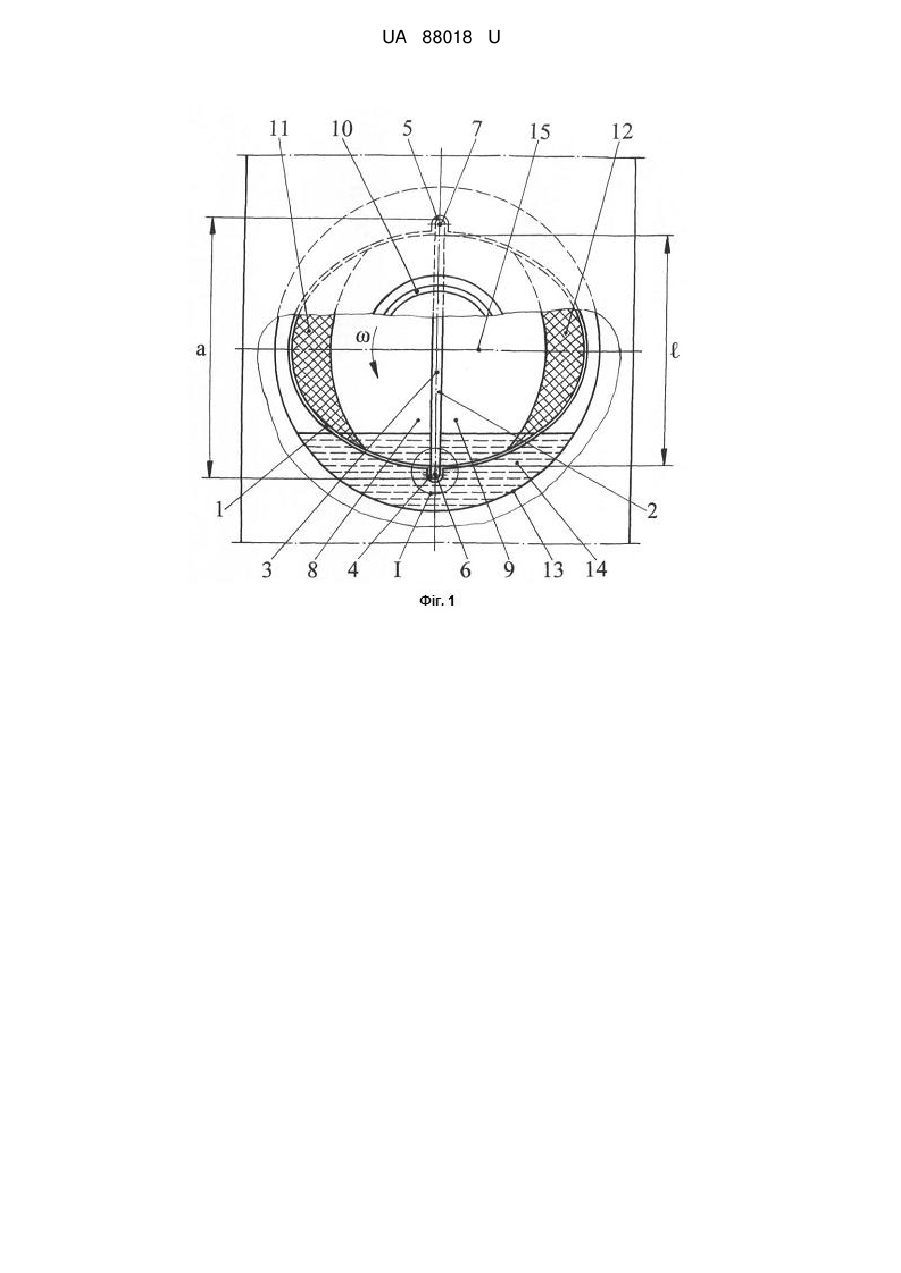

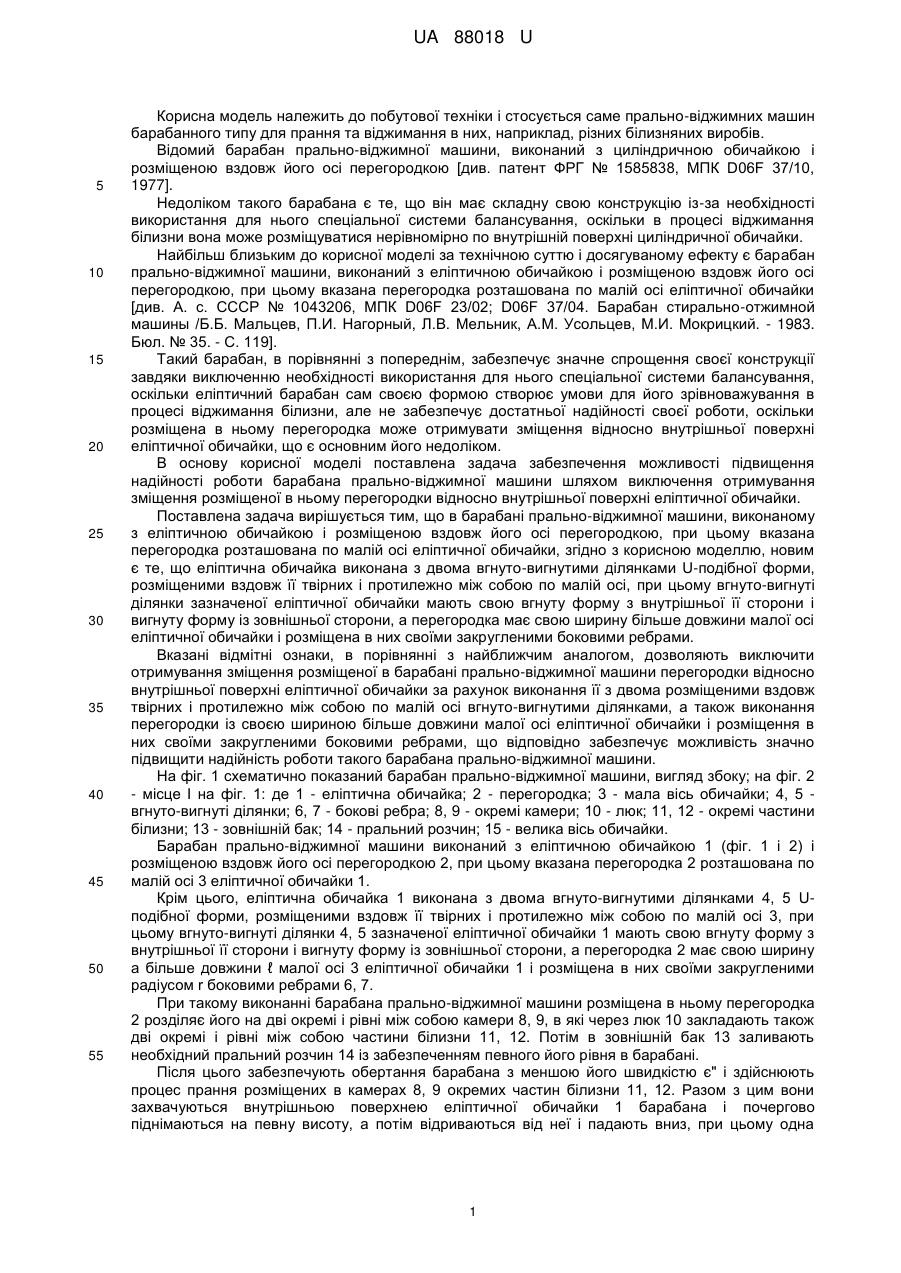

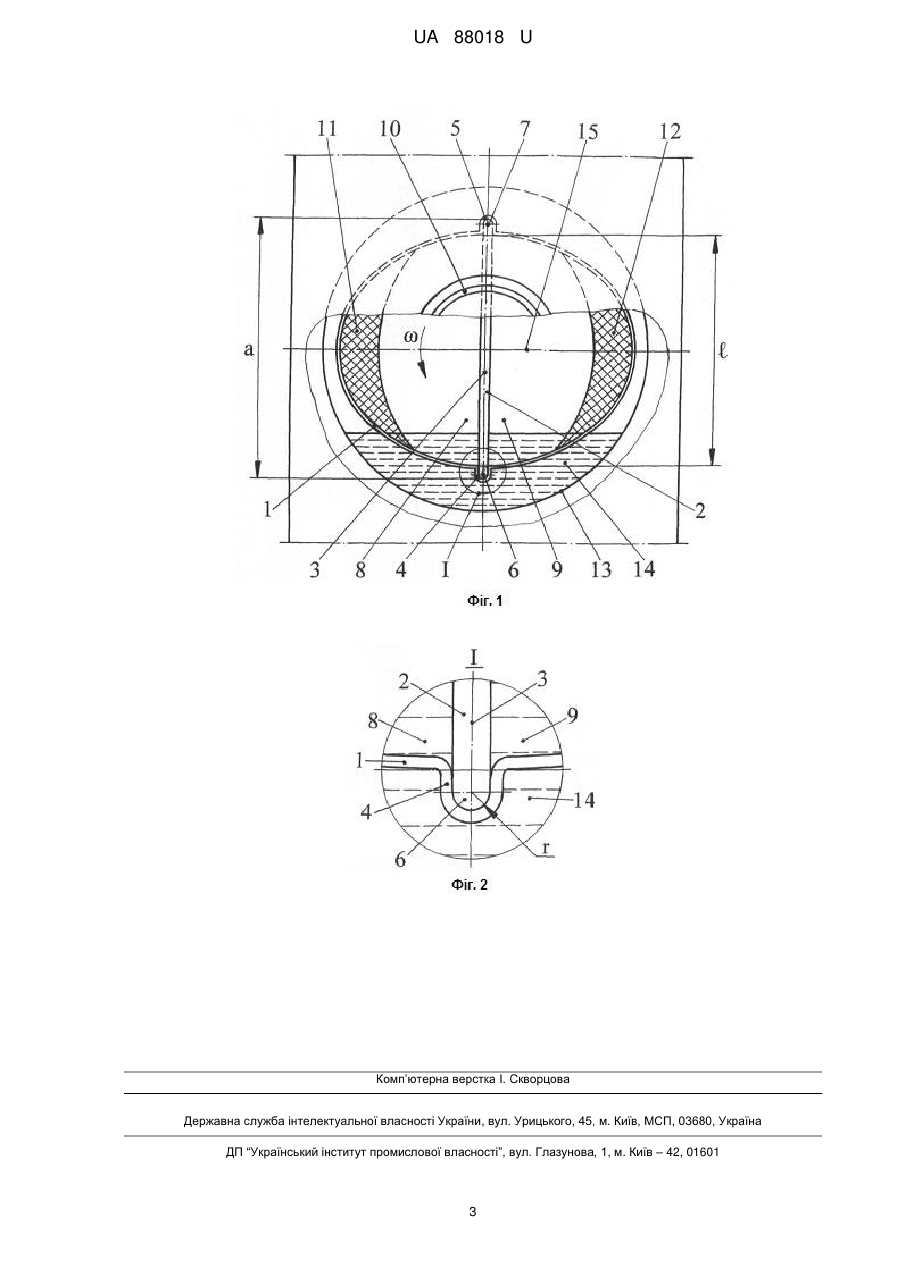

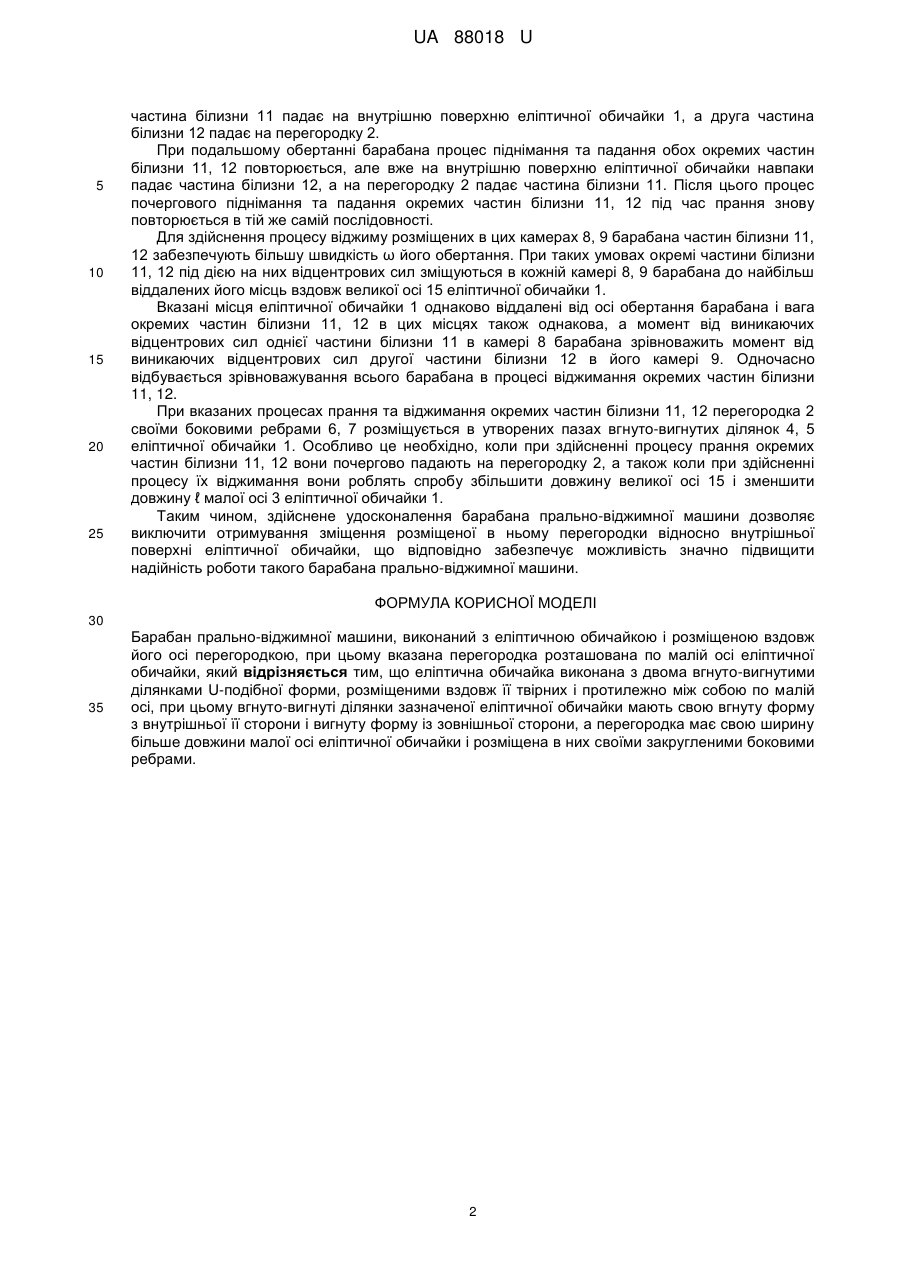

Реферат: UA 88018 U UA 88018 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до побутової техніки і стосується саме прально-віджимних машин барабанного типу для прання та віджимання в них, наприклад, різних білизняних виробів. Відомий барабан прально-віджимної машини, виконаний з циліндричною обичайкою і розміщеною вздовж його осі перегородкою [див. патент ФРГ № 1585838, МПК D06F 37/10, 1977]. Недоліком такого барабана є те, що він має складну свою конструкцію із-за необхідності використання для нього спеціальної системи балансування, оскільки в процесі віджимання білизни вона може розміщуватися нерівномірно по внутрішній поверхні циліндричної обичайки. Найбільш близьким до корисної моделі за технічною суттю і досягуваному ефекту є барабан прально-віджимної машини, виконаний з еліптичною обичайкою і розміщеною вздовж його осі перегородкою, при цьому вказана перегородка розташована по малій осі еліптичної обичайки [див. А. с. СССР № 1043206, МПК D06F 23/02; D06F 37/04. Барабан стирально-отжимной машины /Б.Б. Мальцев, П.И. Нагорный, Л.В. Мельник, A.M. Усольцев, М.И. Мокрицкий. - 1983. Бюл. № 35. - С. 119]. Такий барабан, в порівнянні з попереднім, забезпечує значне спрощення своєї конструкції завдяки виключенню необхідності використання для нього спеціальної системи балансування, оскільки еліптичний барабан сам своєю формою створює умови для його зрівноважування в процесі віджимання білизни, але не забезпечує достатньої надійності своєї роботи, оскільки розміщена в ньому перегородка може отримувати зміщення відносно внутрішньої поверхні еліптичної обичайки, що є основним його недоліком. В основу корисної моделі поставлена задача забезпечення можливості підвищення надійності роботи барабана прально-віджимної машини шляхом виключення отримування зміщення розміщеної в ньому перегородки відносно внутрішньої поверхні еліптичної обичайки. Поставлена задача вирішується тим, що в барабані прально-віджимної машини, виконаному з еліптичною обичайкою і розміщеною вздовж його осі перегородкою, при цьому вказана перегородка розташована по малій осі еліптичної обичайки, згідно з корисною моделлю, новим є те, що еліптична обичайка виконана з двома вгнуто-вигнутими ділянками U-подібної форми, розміщеними вздовж її твірних і протилежно між собою по малій осі, при цьому вгнуто-вигнуті ділянки зазначеної еліптичної обичайки мають свою вгнуту форму з внутрішньої її сторони і вигнуту форму із зовнішньої сторони, а перегородка має свою ширину більше довжини малої осі еліптичної обичайки і розміщена в них своїми закругленими боковими ребрами. Вказані відмітні ознаки, в порівнянні з найближчим аналогом, дозволяють виключити отримування зміщення розміщеної в барабані прально-віджимної машини перегородки відносно внутрішньої поверхні еліптичної обичайки за рахунок виконання її з двома розміщеними вздовж твірних і протилежно між собою по малій осі вгнуто-вигнутими ділянками, а також виконання перегородки із своєю шириною більше довжини малої осі еліптичної обичайки і розміщення в них своїми закругленими боковими ребрами, що відповідно забезпечує можливість значно підвищити надійність роботи такого барабана прально-віджимної машини. На фіг. 1 схематично показаний барабан прально-віджимної машини, вигляд збоку; на фіг. 2 - місце І на фіг. 1: де 1 - еліптична обичайка; 2 - перегородка; 3 - мала вісь обичайки; 4, 5 вгнуто-вигнуті ділянки; 6, 7 - бокові ребра; 8, 9 - окремі камери; 10 - люк; 11, 12 - окремі частини білизни; 13 - зовнішній бак; 14 - пральний розчин; 15 - велика вісь обичайки. Барабан прально-віджимної машини виконаний з еліптичною обичайкою 1 (фіг. 1 і 2) і розміщеною вздовж його осі перегородкою 2, при цьому вказана перегородка 2 розташована по малій осі 3 еліптичної обичайки 1. Крім цього, еліптична обичайка 1 виконана з двома вгнуто-вигнутими ділянками 4, 5 Uподібної форми, розміщеними вздовж її твірних і протилежно між собою по малій осі 3, при цьому вгнуто-вигнуті ділянки 4, 5 зазначеної еліптичної обичайки 1 мають свою вгнуту форму з внутрішньої її сторони і вигнуту форму із зовнішньої сторони, а перегородка 2 має свою ширину а більше довжини ℓ малої осі 3 еліптичної обичайки 1 і розміщена в них своїми закругленими радіусом r боковими ребрами 6, 7. При такому виконанні барабана прально-віджимної машини розміщена в ньому перегородка 2 розділяє його на дві окремі і рівні між собою камери 8, 9, в які через люк 10 закладають також дві окремі і рівні між собою частини білизни 11, 12. Потім в зовнішній бак 13 заливають необхідний пральний розчин 14 із забезпеченнямпевного його рівня в барабані. Після цього забезпечують обертання барабана з меншою його швидкістю є" і здійснюють процес прання розміщених в камерах 8, 9 окремих частин білизни 11, 12. Разом з цим вони захвачуються внутрішньою поверхнею еліптичної обичайки 1 барабана і почергово піднімаються на певну висоту, а потім відриваються від неї і падають вниз, при цьому одна 1 UA 88018 U 5 10 15 20 25 частина білизни 11 падає на внутрішню поверхню еліптичної обичайки 1, а друга частина білизни 12 падає на перегородку 2. При подальшому обертанні барабана процес піднімання та падання обох окремих частин білизни 11, 12 повторюється, але вже на внутрішню поверхню еліптичної обичайки навпаки падає частина білизни 12, а на перегородку 2 падає частина білизни 11. Після цього процес почергового піднімання та падання окремих частин білизни 11, 12 під час прання знову повторюється в тій же самій послідовності. Для здійснення процесу віджиму розміщених в цих камерах 8, 9 барабана частин білизни 11, 12 забезпечують більшу швидкість ω його обертання. При таких умовах окремі частини білизни 11, 12 під дією на них відцентрових сил зміщуються в кожній камері 8, 9 барабана до найбільш віддалених його місць вздовж великої осі 15 еліптичної обичайки 1. Вказані місця еліптичної обичайки 1 однаково віддалені від осі обертання барабана і вага окремих частин білизни 11, 12 в цих місцях також однакова, а момент від виникаючих відцентрових сил однієї частини білизни 11 в камері 8 барабана зрівноважить момент від виникаючих відцентрових сил другої частини білизни 12 в його камері 9. Одночасно відбувається зрівноважування всього барабана в процесі віджимання окремих частин білизни 11, 12. При вказаних процесах прання та віджимання окремих частин білизни 11, 12 перегородка 2 своїми боковими ребрами 6, 7 розміщується в утворених пазах вгнуто-вигнутих ділянок 4, 5 еліптичної обичайки 1. Особливо це необхідно, коли при здійсненні процесу прання окремих частин білизни 11, 12 вони почергово падають на перегородку 2, а також коли при здійсненні процесу їх віджимання вони роблять спробу збільшити довжину великої осі 15 і зменшити довжину ℓ малої осі 3 еліптичної обичайки 1. Таким чином, здійснене удосконалення барабана прально-віджимної машини дозволяє виключити отримування зміщення розміщеної в ньому перегородки відносно внутрішньої поверхні еліптичної обичайки, що відповідно забезпечує можливість значно підвищити надійність роботи такого барабана прально-віджимної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Барабан прально-віджимної машини, виконаний з еліптичною обичайкою і розміщеною вздовж його осі перегородкою, при цьому вказана перегородка розташована по малій осі еліптичної обичайки, який відрізняється тим, що еліптична обичайка виконана з двома вгнуто-вигнутими ділянками U-подібної форми, розміщеними вздовж її твірних і протилежно між собою по малій осі, при цьому вгнуто-вигнуті ділянки зазначеної еліптичної обичайки мають свою вгнуту форму з внутрішньої її сторони і вигнуту форму із зовнішньої сторони, а перегородка має свою ширину більше довжини малої осі еліптичної обичайки і розміщена в них своїми закругленими боковими ребрами. 2 UA 88018 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
