Спосіб оптимізації видобутку сатураційного газу

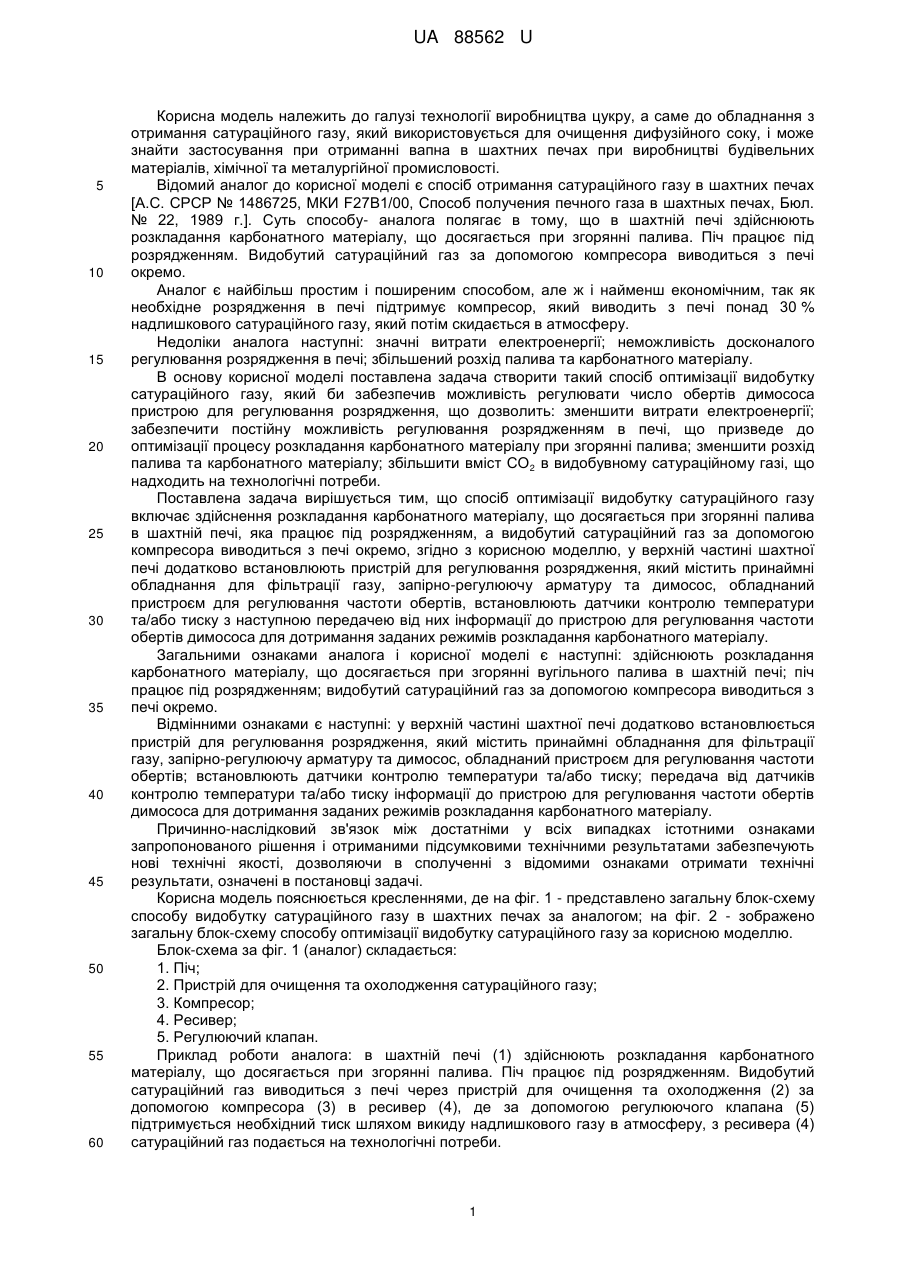

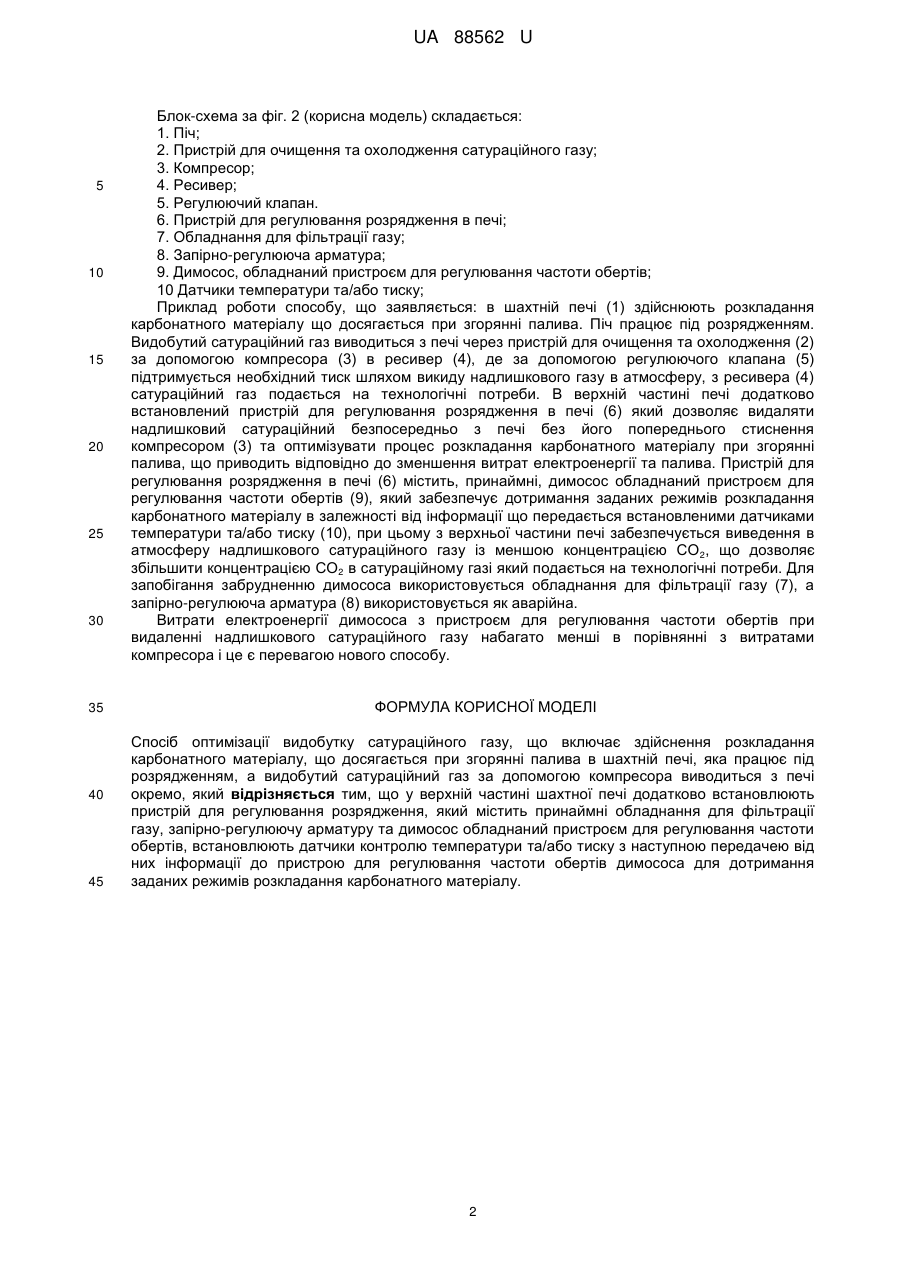

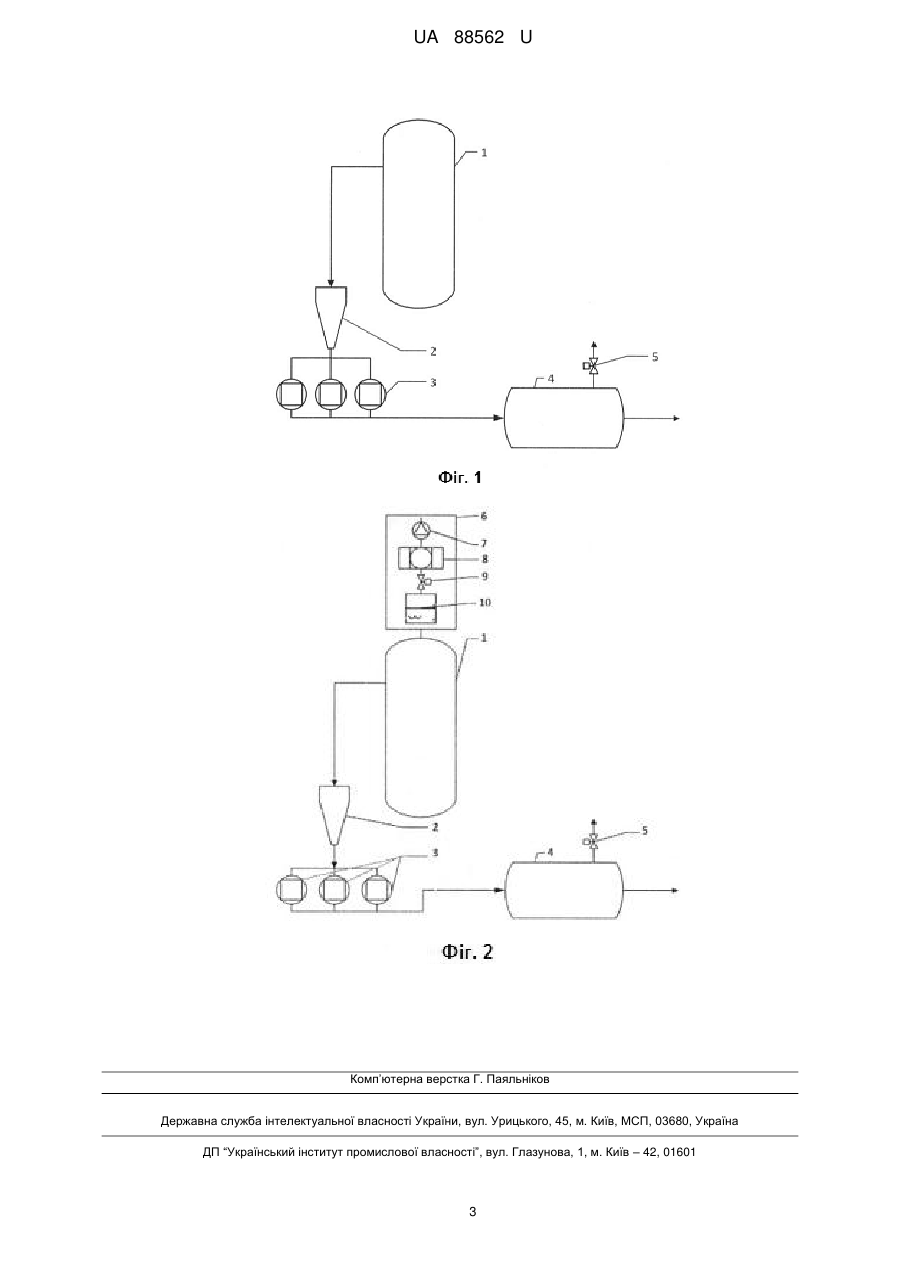

Реферат: UA 88562 U UA 88562 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі технології виробництва цукру, а саме до обладнання з отримання сатураційного газу, який використовується для очищення дифузійного соку, і може знайти застосування при отриманні вапна в шахтних печах при виробництві будівельних матеріалів, хімічної та металургійної промисловості. Відомий аналог до корисної моделі є спосіб отримання сатураційного газу в шахтних печах [А.С. СРСР № 1486725, МКИ F27B1/00, Способ получения печного газа в шахтных печах, Бюл. № 22, 1989 г.]. Суть способу- аналога полягає в тому, що в шахтній печі здійснюють розкладання карбонатного матеріалу, що досягається при згорянні палива. Піч працює під розрядженням. Видобутий сатураційний газ за допомогою компресора виводиться з печі окремо. Аналог є найбільш простим і поширеним способом, але ж і найменш економічним, так як необхідне розрядження в печі підтримує компресор, який виводить з печі понад 30 % надлишкового сатураційного газу, який потім скидається в атмосферу. Недоліки аналога наступні: значні витрати електроенергії; неможливість досконалого регулювання розрядження в печі; збільшений розхід палива та карбонатного матеріалу. В основу корисної моделі поставлена задача створити такий спосіб оптимізації видобутку сатураційного газу, який би забезпечив можливість регулювати число обертів димососа пристрою для регулювання розрядження, що дозволить: зменшити витрати електроенергії; забезпечити постійну можливість регулювання розрядженням в печі, що призведе до оптимізації процесу розкладання карбонатного матеріалу при згорянні палива; зменшити розхід палива та карбонатного матеріалу; збільшити вміст СО 2 в видобувному сатураційному газі, що надходить на технологічні потреби. Поставлена задача вирішується тим, що спосіб оптимізації видобутку сатураційного газу включає здійснення розкладання карбонатного матеріалу, що досягається при згорянні палива в шахтній печі, яка працює під розрядженням, а видобутий сатураційний газ за допомогою компресора виводиться з печі окремо, згідно з корисною моделлю, у верхній частині шахтної печі додатково встановлюють пристрій для регулювання розрядження, який містить принаймні обладнання для фільтрації газу, запірно-регулюючу арматуру та димосос, обладнаний пристроєм для регулювання частоти обертів, встановлюють датчики контролю температури та/або тиску з наступною передачею від них інформації до пристрою для регулювання частоти обертів димососа для дотримання заданих режимів розкладання карбонатного матеріалу. Загальними ознаками аналога і корисної моделі є наступні: здійснюють розкладання карбонатного матеріалу, що досягається при згорянні вугільного палива в шахтній печі; піч працює під розрядженням; видобутий сатураційний газ за допомогою компресора виводиться з печі окремо. Відмінними ознаками є наступні: у верхній частині шахтної печі додатково встановлюється пристрій для регулювання розрядження, який містить принаймні обладнання для фільтрації газу, запірно-регулюючу арматуру та димосос, обладнаний пристроєм для регулювання частоти обертів; встановлюють датчики контролю температури та/або тиску; передача від датчиків контролю температури та/або тиску інформації до пристрою для регулювання частоти обертів димососа для дотримання заданих режимів розкладання карбонатного матеріалу. Причинно-наслідковий зв'язок між достатніми у всіх випадках істотними ознаками запропонованого рішення і отриманими підсумковими технічними результатами забезпечують нові технічні якості, дозволяючи в сполученні з відомими ознаками отримати технічні результати, означені в постановці задачі. Корисна модель пояснюється кресленнями, де на фіг. 1 - представлено загальну блок-схему способу видобутку сатураційного газу в шахтних печах за аналогом; на фіг. 2 - зображено загальну блок-схему способу оптимізації видобутку сатураційного газу за корисною моделлю. Блок-схема за фіг. 1 (аналог) складається: 1. Піч; 2. Пристрій для очищення та охолодження сатураційного газу; 3. Компресор; 4. Ресивер; 5. Регулюючий клапан. Приклад роботи аналога: в шахтній печі (1) здійснюють розкладання карбонатного матеріалу, що досягається при згорянні палива. Піч працює під розрядженням. Видобутий сатураційний газ виводиться з печі через пристрій для очищення та охолодження (2) за допомогою компресора (3) в ресивер (4), де за допомогою регулюючого клапана (5) підтримується необхідний тиск шляхом викиду надлишкового газу в атмосферу, з ресивера (4) сатураційний газ подається на технологічні потреби. 1 UA 88562 U 5 10 15 20 25 30 35 40 45 Блок-схема за фіг. 2 (корисна модель) складається: 1. Піч; 2. Пристрій для очищення та охолодження сатураційного газу; 3. Компресор; 4. Ресивер; 5. Регулюючий клапан. 6. Пристрій для регулювання розрядження в печі; 7. Обладнання для фільтрації газу; 8. Запірно-регулююча арматура; 9. Димосос, обладнаний пристроєм для регулювання частоти обертів; 10 Датчики температури та/або тиску; Приклад роботи способу, що заявляється: в шахтній печі (1) здійснюють розкладання карбонатного матеріалу що досягається при згорянні палива. Піч працює під розрядженням. Видобутий сатураційний газ виводиться з печі через пристрій для очищення та охолодження (2) за допомогою компресора (3) в ресивер (4), де за допомогою регулюючого клапана (5) підтримується необхідний тиск шляхом викиду надлишкового газу в атмосферу, з ресивера (4) сатураційний газ подається на технологічні потреби. В верхній частині печі додатково встановлений пристрій для регулювання розрядження в печі (6) який дозволяє видаляти надлишковий сатураційний безпосередньо з печі без його попереднього стиснення компресором (3) та оптимізувати процес розкладання карбонатного матеріалу при згорянні палива, що приводить відповідно до зменшення витрат електроенергії та палива. Пристрій для регулювання розрядження в печі (6) містить, принаймні, димосос обладнаний пристроєм для регулювання частоти обертів (9), який забезпечує дотримання заданих режимів розкладання карбонатного матеріалу в залежності від інформації що передається встановленими датчиками температури та/або тиску (10), при цьому з верхньої частини печі забезпечується виведення в атмосферу надлишкового сатураційного газу із меншою концентрацією СО 2, що дозволяє збільшити концентрацією СО2 в сатураційному газі який подається на технологічні потреби. Для запобігання забрудненню димососа використовується обладнання для фільтрації газу (7), а запірно-регулююча арматура (8) використовується як аварійна. Витрати електроенергії димососа з пристроєм для регулювання частоти обертів при видаленні надлишкового сатураційного газу набагато менші в порівнянні з витратами компресора і це є перевагою нового способу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб оптимізації видобутку сатураційного газу, що включає здійснення розкладання карбонатного матеріалу, що досягається при згорянні палива в шахтній печі, яка працює під розрядженням, а видобутий сатураційний газ за допомогою компресора виводиться з печі окремо, який відрізняється тим, що у верхній частині шахтної печі додатково встановлюють пристрій для регулювання розрядження, який містить принаймні обладнання для фільтрації газу, запірно-регулюючу арматуру та димосос обладнаний пристроєм для регулювання частоти обертів, встановлюють датчики контролю температури та/або тиску з наступною передачею від них інформації до пристрою для регулювання частоти обертів димососа для дотримання заданих режимів розкладання карбонатного матеріалу. 2 UA 88562 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
