Електроакустичний перетворювач

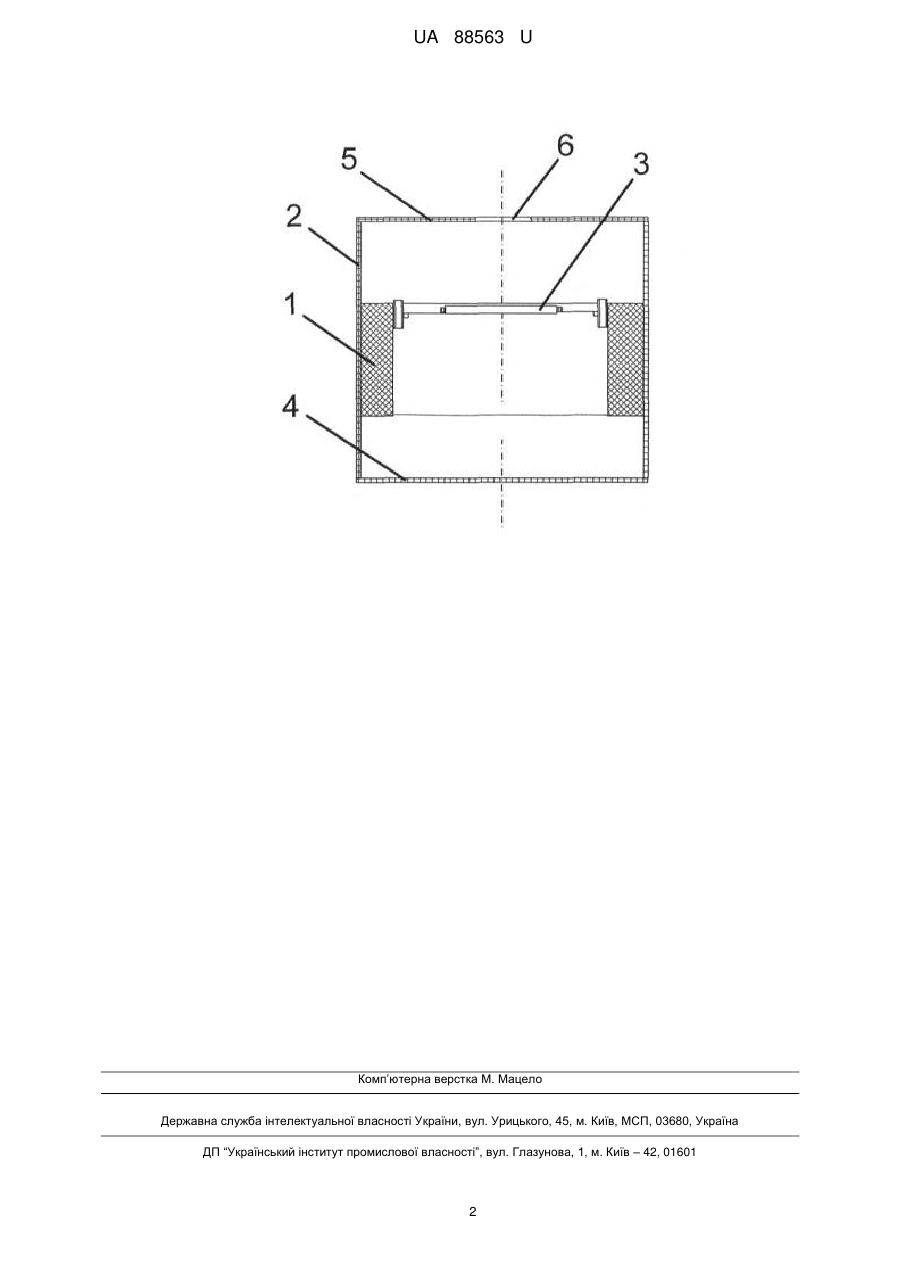

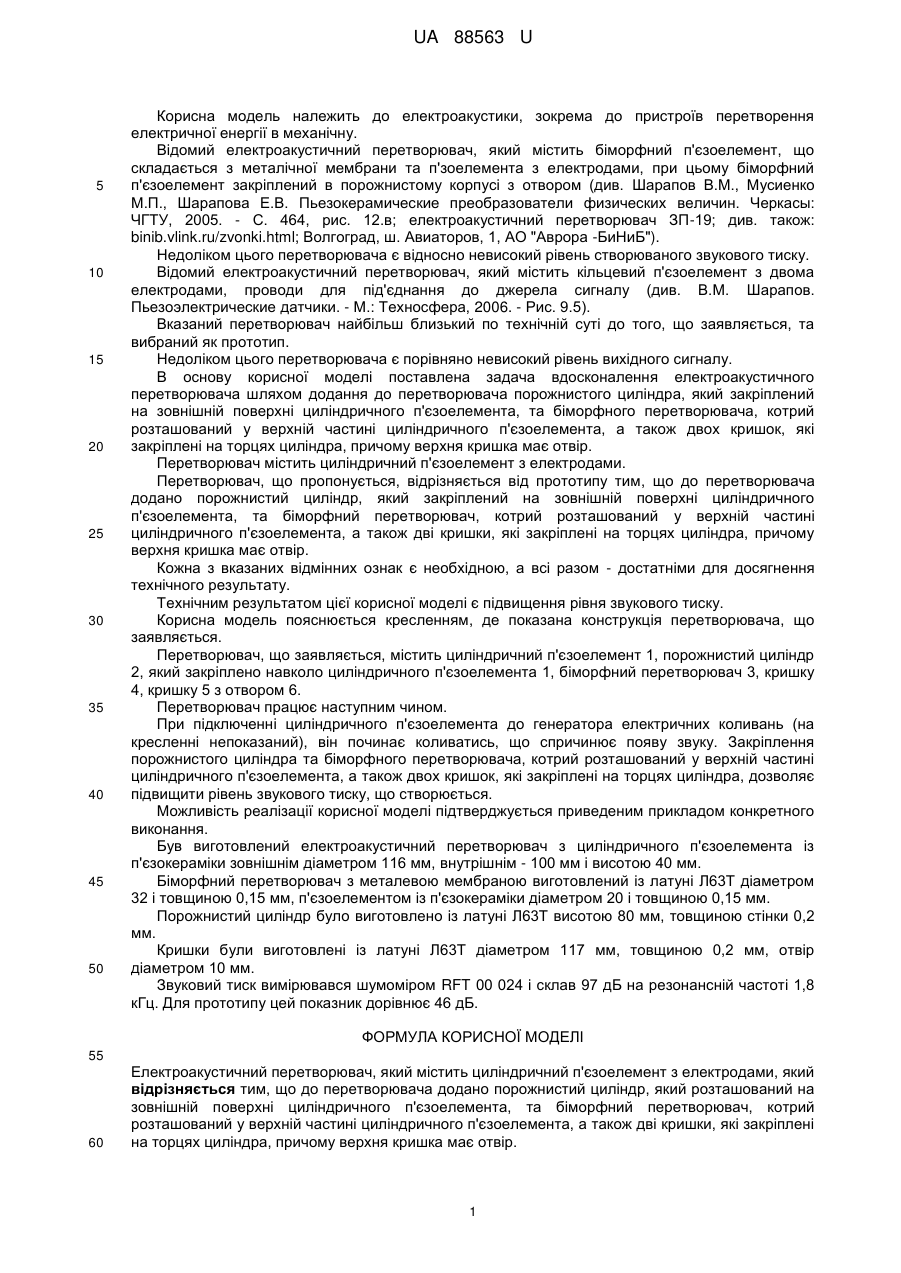

Реферат: UA 88563 U UA 88563 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до електроакустики, зокрема до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається з металічної мембрани та п'зоелемента з електродами, при цьому біморфний п'єзоелемент закріплений в порожнистому корпусі з отвором (див. Шарапов В.М., Мусиенко М.П., Шарапова Е.В. Пьезокерамические преобразователи физических величин. Черкасы: ЧГТУ, 2005. - С. 464, рис. 12.в; електроакустичний перетворювач ЗП-19; див. також: binib.vlink.ru/zvonki.html; Волгоград, ш. Авиаторов, 1, АО "Аврора -БиНиБ"). Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий електроакустичний перетворювач, який містить кільцевий п'єзоелемент з двома електродами, проводи для під'єднання до джерела сигналу (див. В.М. Шарапов. Пьезоэлектрические датчики. - М.: Техносфера, 2006. - Рис. 9.5). Вказаний перетворювач найбільш близький по технічній суті до того, що заявляється, та вибраний як прототип. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. В основу корисної моделі поставлена задача вдосконалення електроакустичного перетворювача шляхом додання до перетворювача порожнистого циліндра, який закріплений на зовнішній поверхні циліндричного п'єзоелемента, та біморфного перетворювача, котрий розташований у верхній частині циліндричного п'єзоелемента, а також двох кришок, які закріплені на торцях циліндра, причому верхня кришка має отвір. Перетворювач містить циліндричний п'єзоелемент з електродами. Перетворювач, що пропонується, відрізняється від прототипу тим, що до перетворювача додано порожнистий циліндр, який закріплений на зовнішній поверхні циліндричного п'єзоелемента, та біморфний перетворювач, котрий розташований у верхній частині циліндричного п'єзоелемента, а також дві кришки, які закріплені на торцях циліндра, причому верхня кришка має отвір. Кожна з вказаних відмінних ознак є необхідною, а всі разом - достатніми для досягнення технічного результату. Технічним результатом цієї корисної моделі є підвищення рівня звукового тиску. Корисна модель пояснюється кресленням, де показана конструкція перетворювача, що заявляється. Перетворювач, що заявляється, містить циліндричний п'єзоелемент 1, порожнистий циліндр 2, який закріплено навколо циліндричного п'єзоелемента 1, біморфний перетворювач 3, кришку 4, кришку 5 з отвором 6. Перетворювач працює наступним чином. При підключенні циліндричного п'єзоелемента до генератора електричних коливань (на кресленні непоказаний), він починає коливатись, що спричинює появу звуку. Закріплення порожнистого циліндра та біморфного перетворювача, котрий розташований у верхній частині циліндричного п'єзоелемента, а також двох кришок, які закріплені на торцях циліндра, дозволяє підвищити рівень звукового тиску, що створюється. Можливість реалізації корисної моделі підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з циліндричного п'єзоелемента із п'єзокераміки зовнішнім діаметром 116 мм, внутрішнім - 100 мм і висотою 40 мм. Біморфний перетворювач з металевою мембраною виготовлений із латуні Л63Т діаметром 32 і товщиною 0,15 мм, п'єзоелементом із п'єзокераміки діаметром 20 і товщиною 0,15 мм. Порожнистий циліндр було виготовлено із латуні Л63Т висотою 80 мм, товщиною стінки 0,2 мм. Кришки були виготовлені із латуні Л63Т діаметром 117 мм, товщиною 0,2 мм, отвір діаметром 10 мм. Звуковий тиск вимірювався шумоміром RFT 00 024 і склав 97 дБ на резонансній частоті 1,8 кГц. Для прототипу цей показник дорівнює 46 дБ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Електроакустичний перетворювач, який містить циліндричний п'єзоелемент з електродами, який відрізняється тим, що до перетворювача додано порожнистий циліндр, який розташований на зовнішній поверхні циліндричного п'єзоелемента, та біморфний перетворювач, котрий розташований у верхній частині циліндричного п'єзоелемента, а також дві кришки, які закріплені на торцях циліндра, причому верхня кришка має отвір. 1 UA 88563 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
