Очисник сатураційного газу

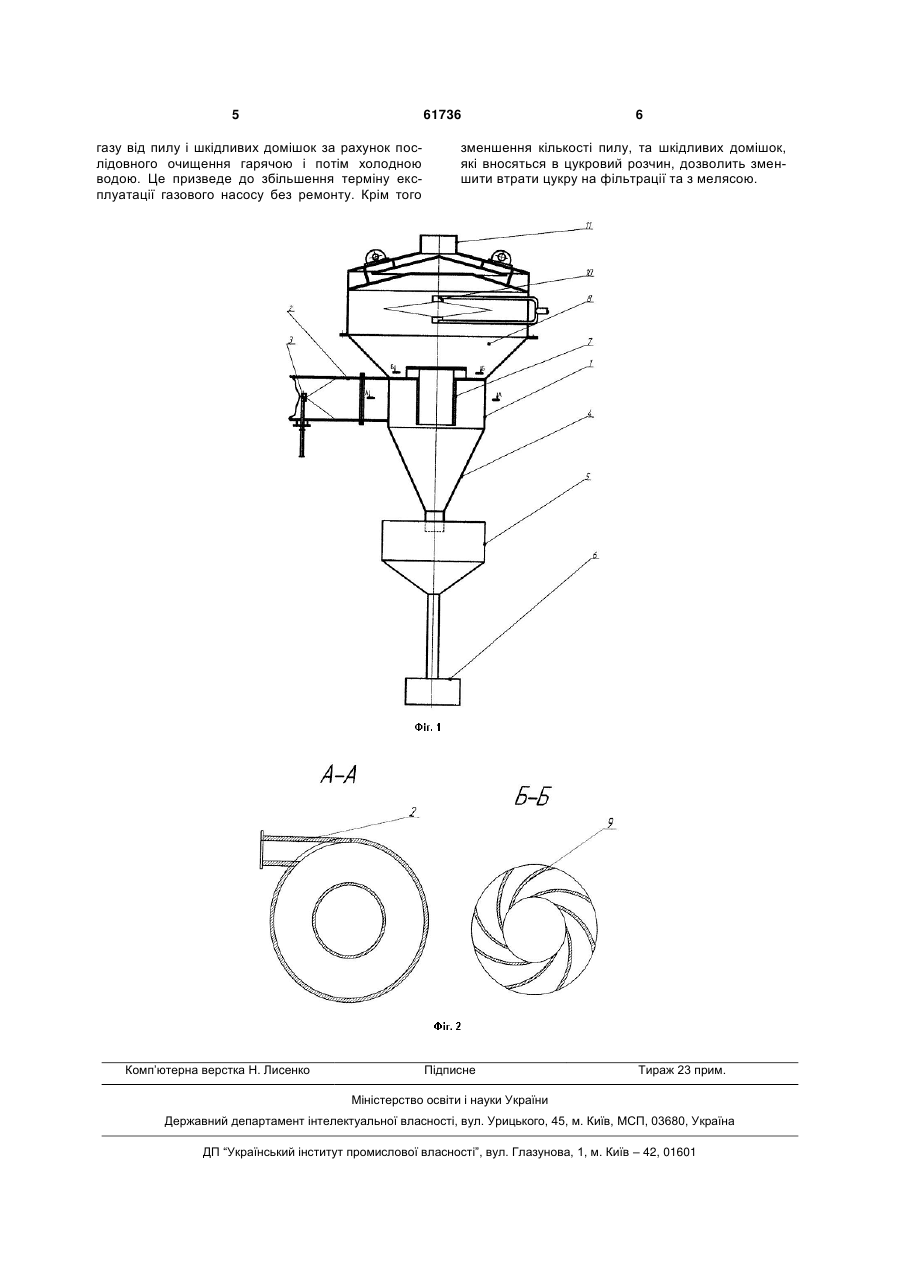

Очисник сатураційного газу, що складається з циліндричного корпусу, вхідного патрубка та витяжної труби, який відрізняється тим, що корпус 3 потоку газу на виході з першої ступені очистки через бокову відкриту поверхню патрубка. Таким чином, газ, що поступає в додаткову камеру очищення, теж має тангенційну складову швидкості руху і відкидається на периферію циліндричної камери. Відцентрові форсунки, які встановлені всередині цієї камери створюють водяну завісу для додаткового уловлювання пилу та охолодження газу. Після проходження водяної завіси від сатураційного газу відділяються великі каплі води. З очисника сатураційний газ поступає на подальше очищення в циклонний очищувач вологи і потім на насос, де стискується. Слід відмітити, що подвійне вловлювання пилу з сатураційного газу дозволяє значно покращити ефективність очищення сатураційного газу, так як на першій стадії очищення використовується гаряча вода, яка рекомендована для уловлювання хлоридів лужних металів. Крім того, тут проходить змочування часточок пилу, які під дією відцентрової сили більш ефективно відділяються. На другій стадії уловлювання використовується холодна вода з низькою температурою, при якій проходить інтенсивне охолодження газу до необхідної температури, конденсація водяної пари, яка знаходиться в ньому та розчинення смолистих речовин, які присутні в газі і видаляються разом з водою. Подаючи різну кількість холодної води, можливо регулювати температуру газу на виході з газоочисника, яка по умовах роботи газового насосу не повинна перевищувати 30°C. Таким чином, розділивши газоочисник сатураційного газу на зону інтенсивного теплообміну і виділення хлоридів лужних металів в крапельному режимі при підвищеній температурі води, та зону зниження температури газу до кінцевої величини І уловлювання смолистих речовин в крапельному режимі при подачі холодної води, можливо інтенсифікувати процес охолодження (за рахунок значної поверхні теплообміну, що створюється при розпиленні води форсунками), та більш ефективно уловити шкідливі домішки, що знаходяться в сатураційному газі (за рахунок послідовного охолодження гарячою і холодною водою). Так як для інтенсифікації очищення і охолодження газу використовується мілкодисперсне розпилювання рідини форсунками і відцентрові сили, то ефективність такого обладнання вище, ніж при використанні лише гравітаційної сили. А значить і обладнання буде більш компактне, його матеріалоємність буде нижчою. На фіг. 1 зображений переріз очисника сатураційного газу, на фіг.2 - розрізи. Очисник сатураційного газу складається з основної циліндричної камери уловлювання 1, до якої тангенційно під'єднаний вхідний патрубок газу 2 з розміщеною в ньому відцентрово-струминною форсункою 3. Сопло форсунки направлено по ходу руху газу. Конічна частина очисника 4 входить в бункер 5, з якого брудна вода через гідрозатвор зливається в ємкість 6. 61736 4 Очищений сатураційний газ з середини корпусу 1 по проміжній трубі 7 поступає в нижню частину додаткової камери очисника 8. Проміжна труба 7 виконана заглушеною зверху і має напрямні лопатки 9, які створюють коловий рух вихідного газу. В циліндричній частині додаткової камери очищення 8 розміщені відцентрові форсунки 10. Повторно контактуючи з каплями води газ очищається від шкідливих домішок, охолоджується І виходить з очищувача через вихідний патрубок 11. Очисник сатураційного газу працює наступним чином. Сатураційний газ з газової печі при температурі 120-150°C з шкідливими домішками та забруднений часточками пилу після сухого вловлювання в циклоні поступає в мокрий газоочисник по вхідному патрубку 2. В розміщену всередині труби відцентрово-струминну форсунку 3 подається гаряча вода. При цьому створюється велика поверхня теплообміну, що створює сприятливі умови для зниження температури газу, а також проходить уловлювання таких шкідливих домішок, як хлориди лужних металів. Крім того, одночасно проходить зволоження газу і за рахунок осадження на пилу частинок води, збільшується їх маса. Слід відмітити, що форсунка також створює додатковий ежекційний ефект для всмоктування газу, що зменшує гідравлічний опір обладнання. Зволожений і охолоджений газ тангенційно поступає в циліндричний корпус газоочисника, де під дією відцентрової сили вода та часточки пилу відкидаються на стінку апарату і стікають по ній спочатку в бункер а потім видаляються через гідрозатвор в ємкість 6. Очищений сатураційний газ від шкідливих домішок і пилу формує висхідний потік І через центральний патрубок 7 поступає в верхню камеру уловлювача 8. Причому сатураційному газу на вході в верхню камеру очисника придасться коловий рух напрямними лопатями, які встановлені в вихідному патрубку. В верхній камері очисника сатураційного газу встановлені відцентрові форсунки, які створюють мілкодисперсну водяну завісу з холодної води. Це призводить до більш повного очищення сатураційного газу від смолистих речовин, та дозволяє знизити температуру газу до необхідної для нормальної роботи газового обладнання. Крім того, проходить додаткове уловлювання пилу, який не вловився в першій камері. Очищений і охолоджений газ виводиться з очищувача через вихідну трубу 11. Слід відмітити, що ефективність запропонованого очищувача сатураційного газу вища, ніж у відомих очищувачах гравітаційної дії, так як в даному випадку використовується дія відцентрової сили (ефект дії циклона), яка в кілька разів вища, ніж дія сили тяжіння. Або фактор розділення (фактор Фруда - відношення дії відцентрової сили до сили тяжіння) більший одиниці. Це дає змогу, не знижуючи ефективність уловлювання, і навіть збільшуючи її, зменшити матеріалоємність обладнання. Технічний результат полягає в можливості покращення ефективності очищення сатураційного 5 61736 газу від пилу і шкідливих домішок за рахунок послідовного очищення гарячою і потім холодною водою. Це призведе до збільшення терміну експлуатації газового насосу без ремонту. Крім того Комп’ютерна верстка Н. Лиcенко 6 зменшення кількості пилу, та шкідливих домішок, які вносяться в цукровий розчин, дозволить зменшити втрати цукру на фільтрації та з мелясою. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
