Обладнання для забору лікувальних грязей

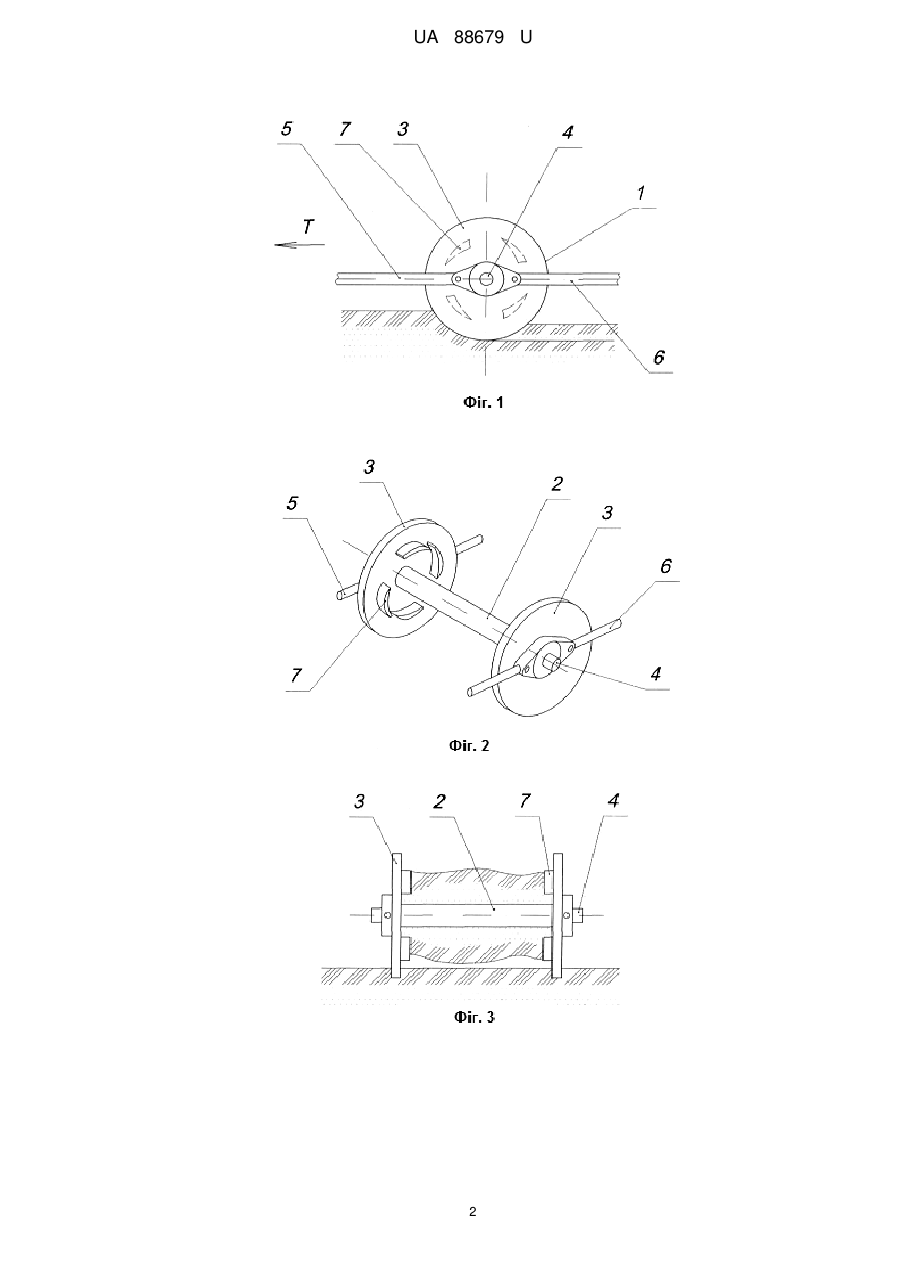

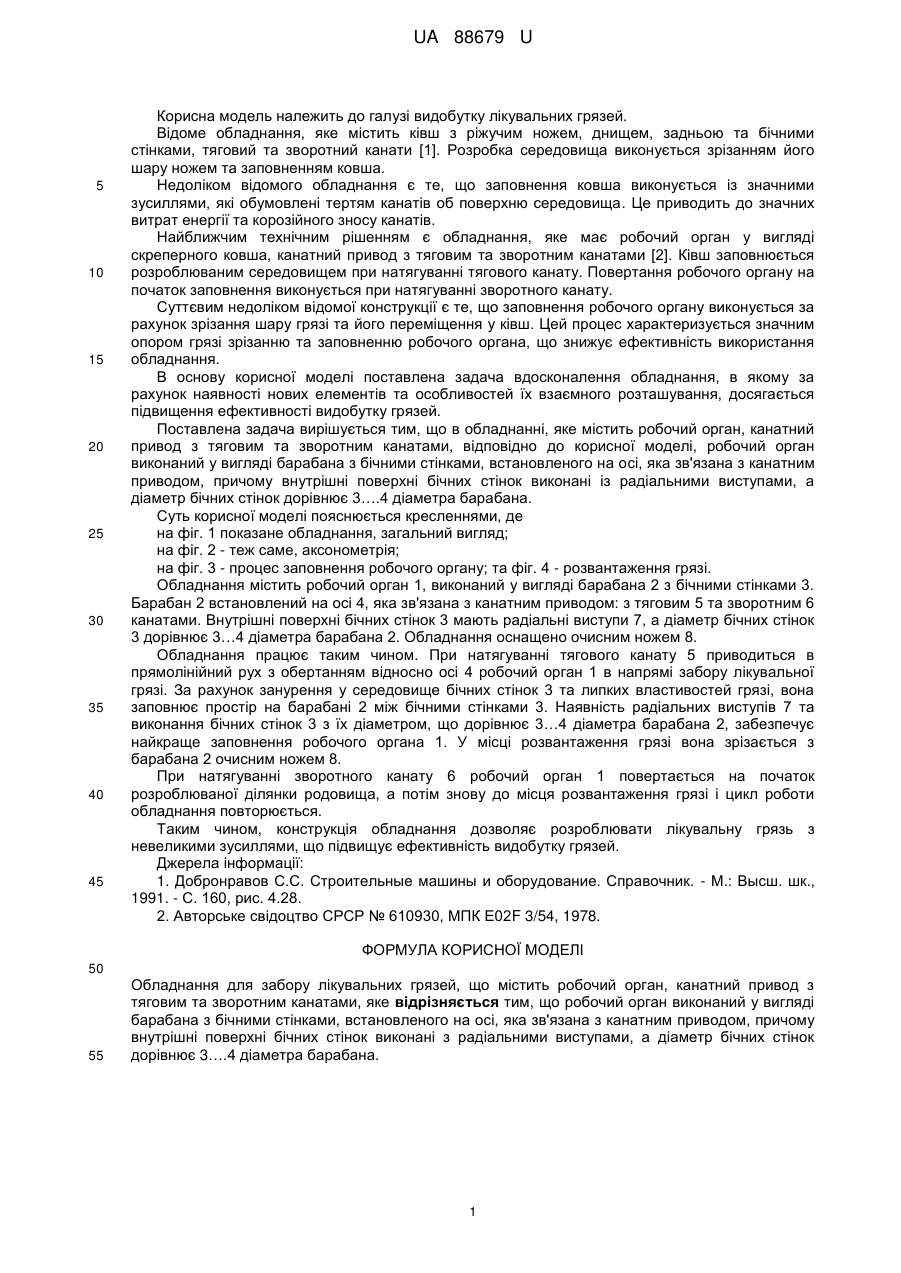

Реферат: Обладнання для забору лікувальних грязей містить робочий орган, канатний привод з тяговим та зворотним канатами. Крім цього робочий орган виконаний у вигляді барабана з бічними стінками, встановленого на осі, яка зв'язана з канатним приводом, причому внутрішні поверхні бічних стінок виконані з радіальними виступами, а діаметр бічних стінок дорівнює 3….4 діаметра барабана. UA 88679 U (12) UA 88679 U UA 88679 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі видобутку лікувальних грязей. Відоме обладнання, яке містить ківш з ріжучим ножем, днищем, задньою та бічними стінками, тяговий та зворотний канати [1]. Розробка середовища виконується зрізанням його шару ножем та заповненням ковша. Недоліком відомого обладнання є те, що заповнення ковша виконується із значними зусиллями, які обумовлені тертям канатів об поверхню середовища. Це приводить до значних витрат енергії та корозійного зносу канатів. Найближчим технічним рішенням є обладнання, яке має робочий орган у вигляді скреперного ковша, канатний привод з тяговим та зворотним канатами [2]. Ківш заповнюється розроблюваним середовищем при натягуванні тягового канату. Повертання робочого органу на початок заповнення виконується при натягуванні зворотного канату. Суттєвим недоліком відомої конструкції є те, що заповнення робочого органу виконується за рахунок зрізання шару грязі та його переміщення у ківш. Цей процес характеризується значним опором грязі зрізанню та заповненню робочого органа, що знижує ефективність використання обладнання. В основу корисної моделі поставлена задача вдосконалення обладнання, в якому за рахунок наявності нових елементів та особливостей їх взаємного розташування, досягається підвищення ефективності видобутку грязей. Поставлена задача вирішується тим, що в обладнанні, яке містить робочий орган, канатний привод з тяговим та зворотним канатами, відповідно до корисної моделі, робочий орган виконаний у вигляді барабана з бічними стінками, встановленого на осі, яка зв'язана з канатним приводом, причому внутрішні поверхні бічних стінок виконані із радіальними виступами, а діаметр бічних стінок дорівнює 3….4 діаметра барабана. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показане обладнання, загальний вигляд; на фіг. 2 - теж саме, аксонометрія; на фіг. 3 - процес заповнення робочого органу; та фіг. 4 - розвантаження грязі. Обладнання містить робочий орган 1, виконаний у вигляді барабана 2 з бічними стінками 3. Барабан 2 встановлений на осі 4, яка зв'язана з канатним приводом: з тяговим 5 та зворотним 6 канатами. Внутрішні поверхні бічних стінок 3 мають радіальні виступи 7, а діаметр бічних стінок 3 дорівнює 3…4 діаметра барабана 2. Обладнання оснащено очисним ножем 8. Обладнання працює таким чином. При натягуванні тягового канату 5 приводиться в прямолінійний рух з обертанням відносно осі 4 робочий орган 1 в напрямі забору лікувальної грязі. За рахунок занурення у середовище бічних стінок 3 та липких властивостей грязі, вона заповнює простір на барабані 2 між бічними стінками 3. Наявність радіальних виступів 7 та виконання бічних стінок 3 з їх діаметром, що дорівнює 3…4 діаметра барабана 2, забезпечує найкраще заповнення робочого органа 1. У місці розвантаження грязі вона зрізається з барабана 2 очисним ножем 8. При натягуванні зворотного канату 6 робочий орган 1 повертається на початок розроблюваної ділянки родовища, а потім знову до місця розвантаження грязі і цикл роботи обладнання повторюється. Таким чином, конструкція обладнання дозволяє розроблювати лікувальну грязь з невеликими зусиллями, що підвищує ефективність видобутку грязей. Джерела інформації: 1. Добронравов С.С. Строительные машины и оборудование. Справочник. - М.: Высш. шк., 1991. - С. 160, рис. 4.28. 2. Авторське свідоцтво СРСР № 610930, МПК Е02F 3/54, 1978. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Обладнання для забору лікувальних грязей, що містить робочий орган, канатний привод з тяговим та зворотним канатами, яке відрізняється тим, що робочий орган виконаний у вигляді барабана з бічними стінками, встановленого на осі, яка зв'язана з канатним приводом, причому внутрішні поверхні бічних стінок виконані з радіальними виступами, а діаметр бічних стінок дорівнює 3….4 діаметра барабана. 1 UA 88679 U 2 UA 88679 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
