Телескопічна вішалка для одягу

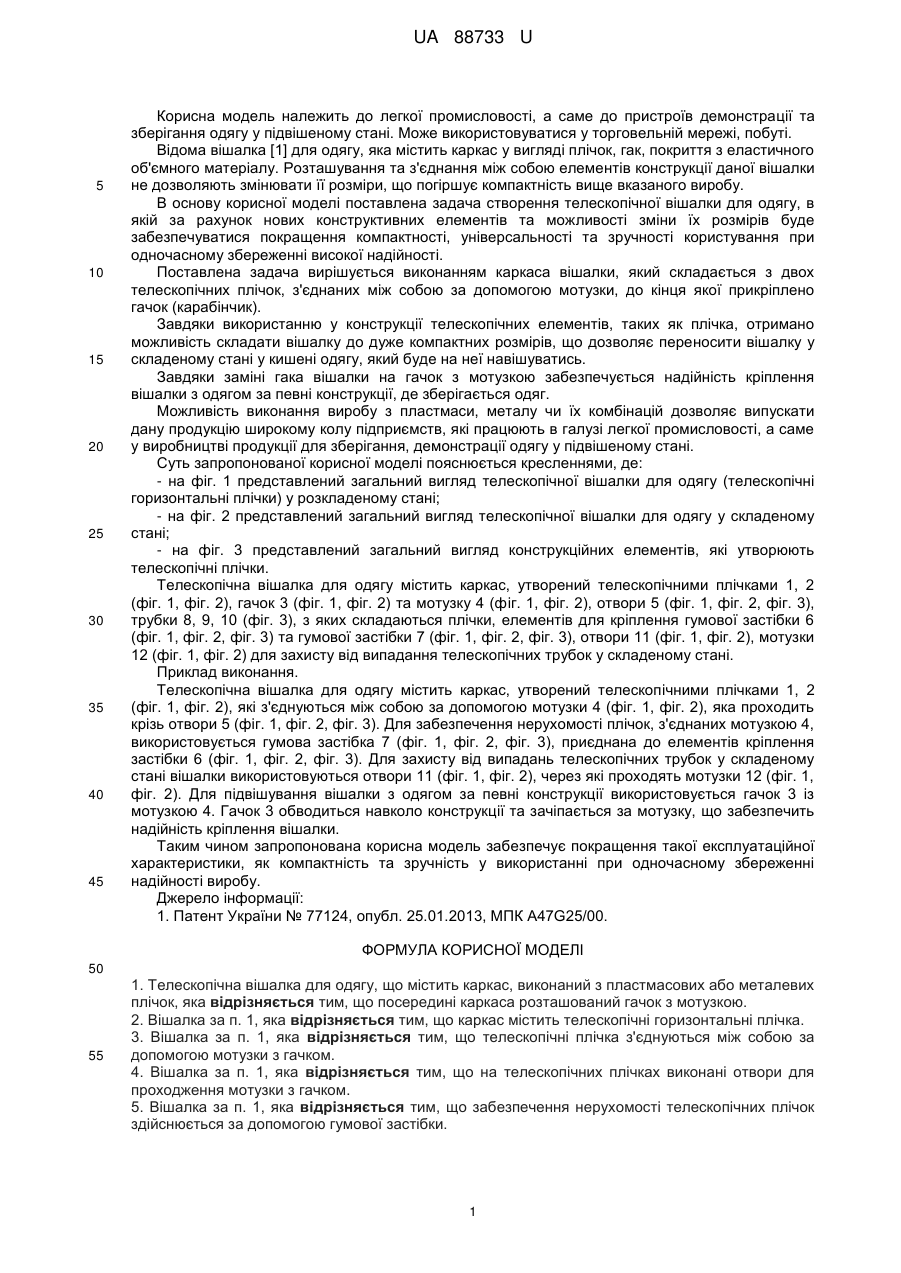

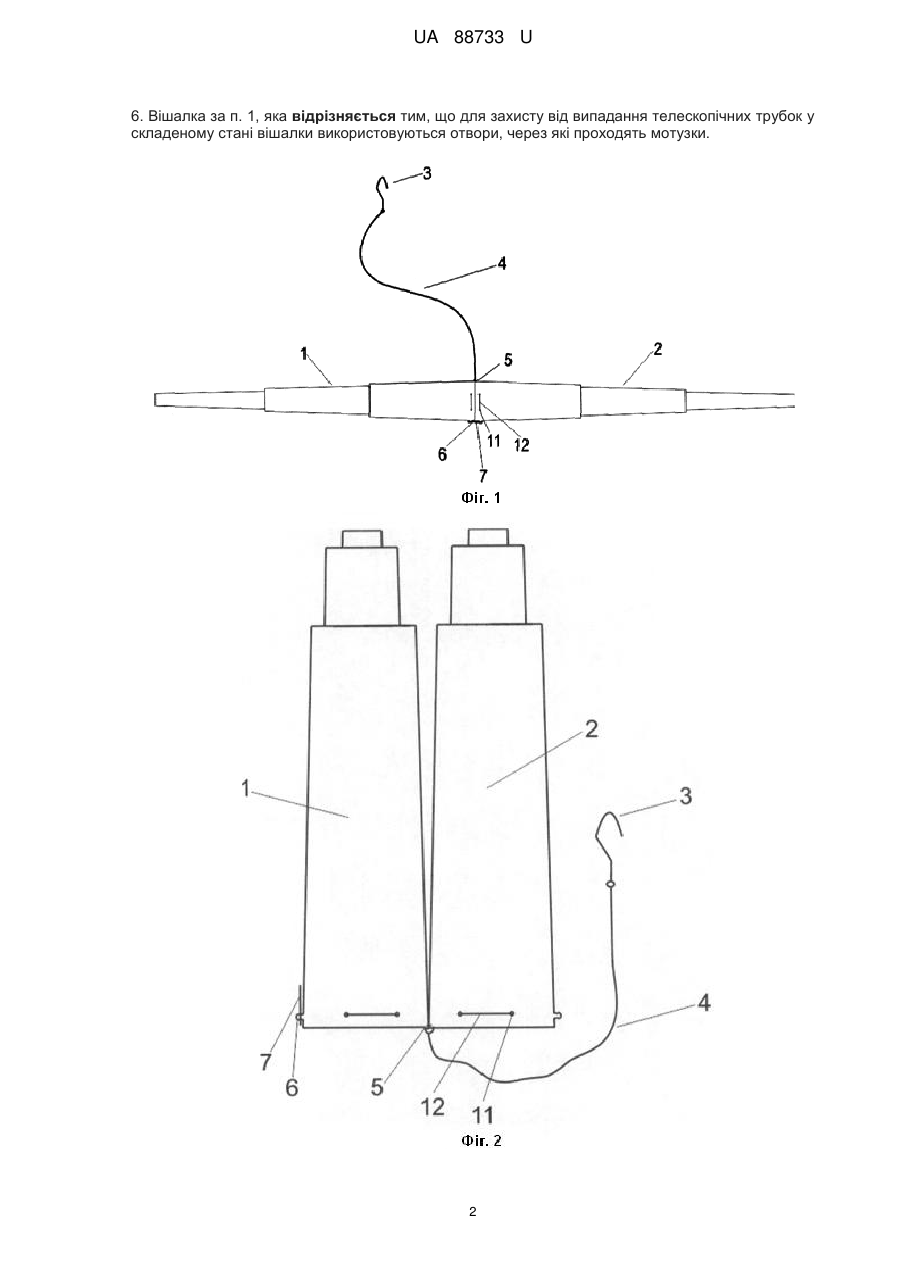

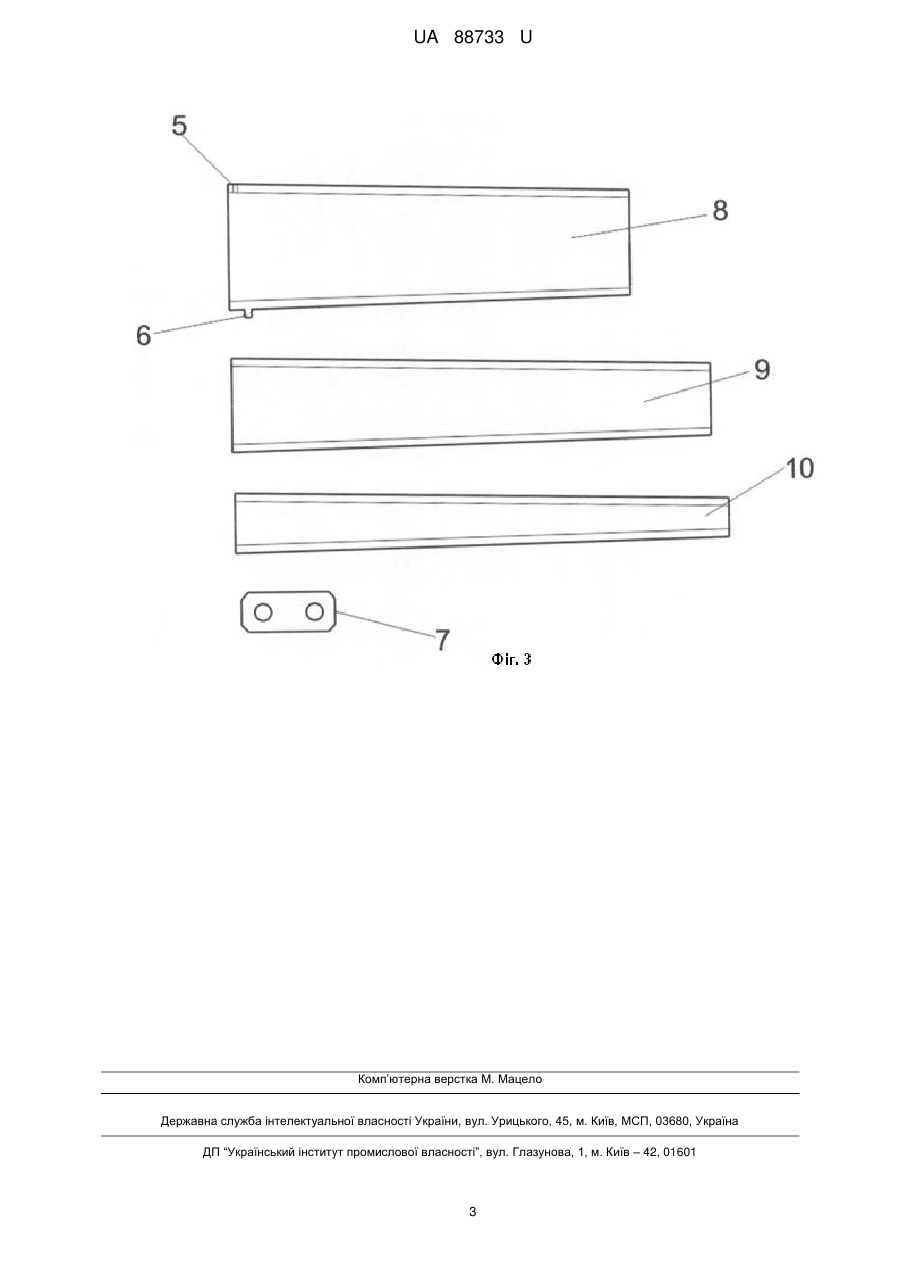

Реферат: UA 88733 U UA 88733 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до легкої промисловості, а саме до пристроїв демонстрації та зберігання одягу у підвішеному стані. Може використовуватися у торговельній мережі, побуті. Відома вішалка [1] для одягу, яка містить каркас у вигляді плічок, гак, покриття з еластичного об'ємного матеріалу. Розташування та з'єднання між собою елементів конструкції даної вішалки не дозволяють змінювати її розміри, що погіршує компактність вище вказаного виробу. В основу корисної моделі поставлена задача створення телескопічної вішалки для одягу, в якій за рахунок нових конструктивних елементів та можливості зміни їх розмірів буде забезпечуватися покращення компактності, універсальності та зручності користування при одночасному збереженні високої надійності. Поставлена задача вирішується виконанням каркаса вішалки, який складається з двох телескопічних плічок, з'єднаних між собою за допомогою мотузки, до кінця якої прикріплено гачок (карабінчик). Завдяки використанню у конструкції телескопічних елементів, таких як плічка, отримано можливість складати вішалку до дуже компактних розмірів, що дозволяє переносити вішалку у складеному стані у кишені одягу, який буде на неї навішуватись. Завдяки заміні гака вішалки на гачок з мотузкою забезпечується надійність кріплення вішалки з одягом за певні конструкції, де зберігається одяг. Можливість виконання виробу з пластмаси, металу чи їх комбінацій дозволяє випускати дану продукцію широкому колу підприємств, які працюють в галузі легкої промисловості, а саме у виробництві продукції для зберігання, демонстрації одягу у підвішеному стані. Суть запропонованої корисної моделі пояснюється кресленнями, де: - на фіг. 1 представлений загальний вигляд телескопічної вішалки для одягу (телескопічні горизонтальні плічки) у розкладеному стані; - на фіг. 2 представлений загальний вигляд телескопічної вішалки для одягу у складеному стані; - на фіг. 3 представлений загальний вигляд конструкційних елементів, які утворюють телескопічні плічки. Телескопічна вішалка для одягу містить каркас, утворений телескопічними плічками 1, 2 (фіг. 1, фіг. 2), гачок 3 (фіг. 1, фіг. 2) та мотузку 4 (фіг. 1, фіг. 2), отвори 5 (фіг. 1, фіг. 2, фіг. 3), трубки 8, 9, 10 (фіг. 3), з яких складаються плічки, елементів для кріплення гумової застібки 6 (фіг. 1, фіг. 2, фіг. 3) та гумової застібки 7 (фіг. 1, фіг. 2, фіг. 3), отвори 11 (фіг. 1, фіг. 2), мотузки 12 (фіг. 1, фіг. 2) для захисту від випадання телескопічних трубок у складеному стані. Приклад виконання. Телескопічна вішалка для одягу містить каркас, утворений телескопічними плічками 1, 2 (фіг. 1, фіг. 2), які з'єднуються між собою за допомогою мотузки 4 (фіг. 1, фіг. 2), яка проходить крізь отвори 5 (фіг. 1, фіг. 2, фіг. 3). Для забезпечення нерухомості плічок, з'єднаних мотузкою 4, використовується гумова застібка 7 (фіг. 1, фіг. 2, фіг. 3), приєднана до елементів кріплення застібки 6 (фіг. 1, фіг. 2, фіг. 3). Для захисту від випадань телескопічних трубок у складеному стані вішалки використовуються отвори 11 (фіг. 1, фіг. 2), через які проходять мотузки 12 (фіг. 1, фіг. 2). Для підвішування вішалки з одягом за певні конструкції використовується гачок 3 із мотузкою 4. Гачок 3 обводиться навколо конструкції та зачіпається за мотузку, що забезпечить надійність кріплення вішалки. Таким чином запропонована корисна модель забезпечує покращення такої експлуатаційної характеристики, як компактність та зручність у використанні при одночасному збереженні надійності виробу. Джерело інформації: 1. Патент України № 77124, опубл. 25.01.2013, МПК A47G25/00. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Телескопічна вішалка для одягу, що містить каркас, виконаний з пластмасових або металевих плічок, яка відрізняється тим, що посередині каркаса розташований гачок з мотузкою. 2. Вішалка за п. 1, яка відрізняється тим, що каркас містить телескопічні горизонтальні плічка. 3. Вішалка за п. 1, яка відрізняється тим, що телескопічні плічка з'єднуються між собою за допомогою мотузки з гачком. 4. Вішалка за п. 1, яка відрізняється тим, що на телескопічних плічках виконані отвори для проходження мотузки з гачком. 5. Вішалка за п. 1, яка відрізняється тим, що забезпечення нерухомості телескопічних плічок здійснюється за допомогою гумової застібки. 1 UA 88733 U 6. Вішалка за п. 1, яка відрізняється тим, що для захисту від випадання телескопічних трубок у складеному стані вішалки використовуються отвори, через які проходять мотузки. 2 UA 88733 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
