Складене поршневе компресійне кільце бінарно-конформоване

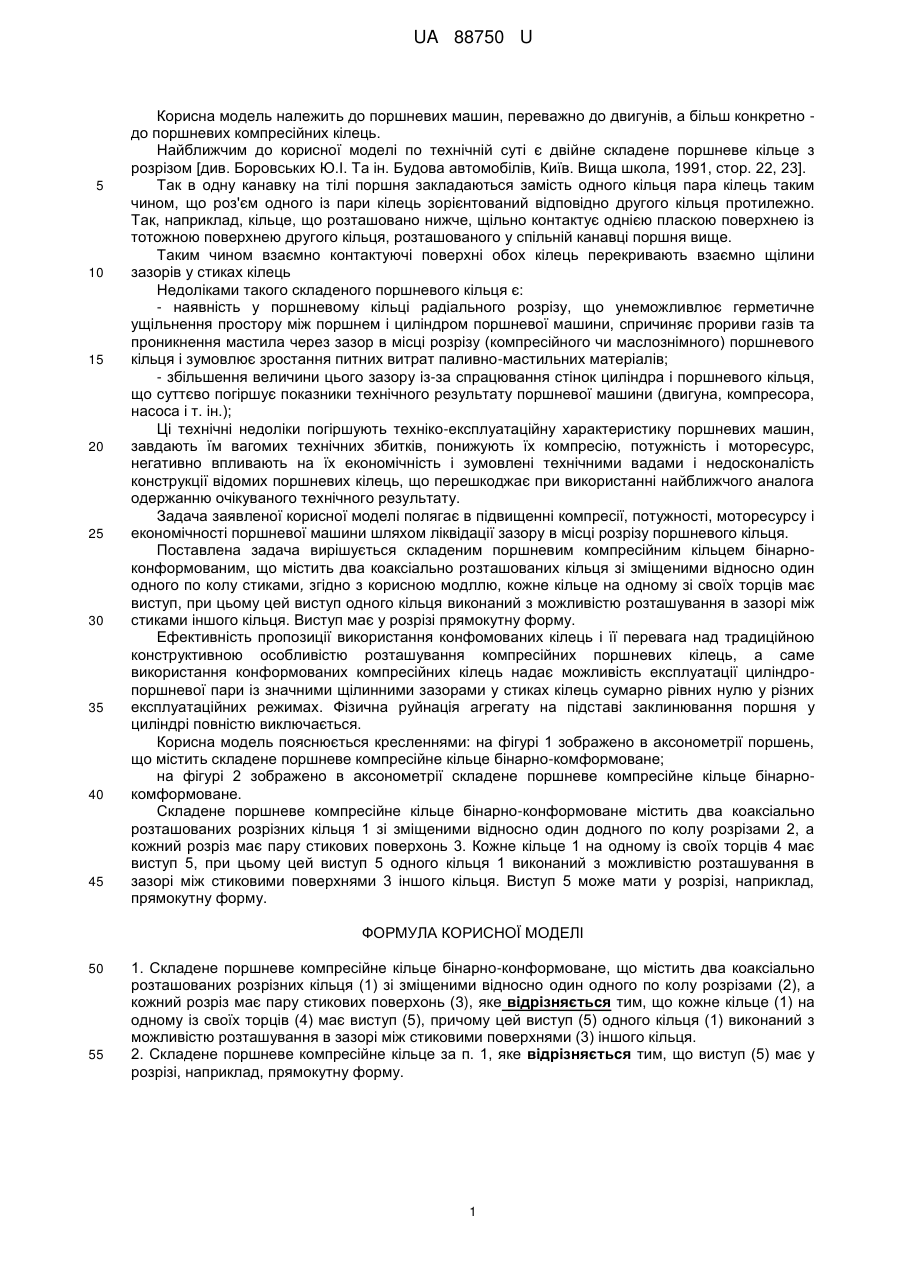

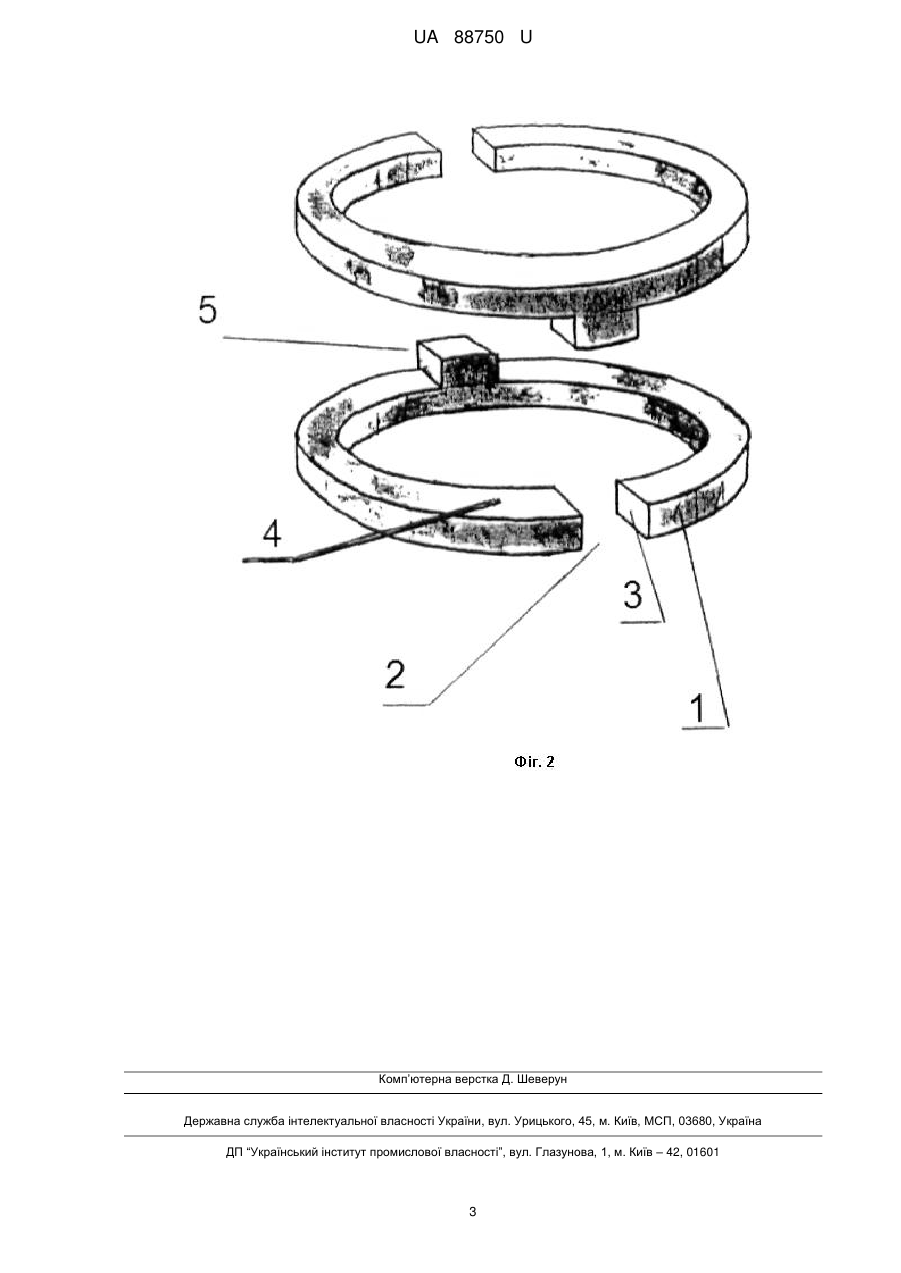

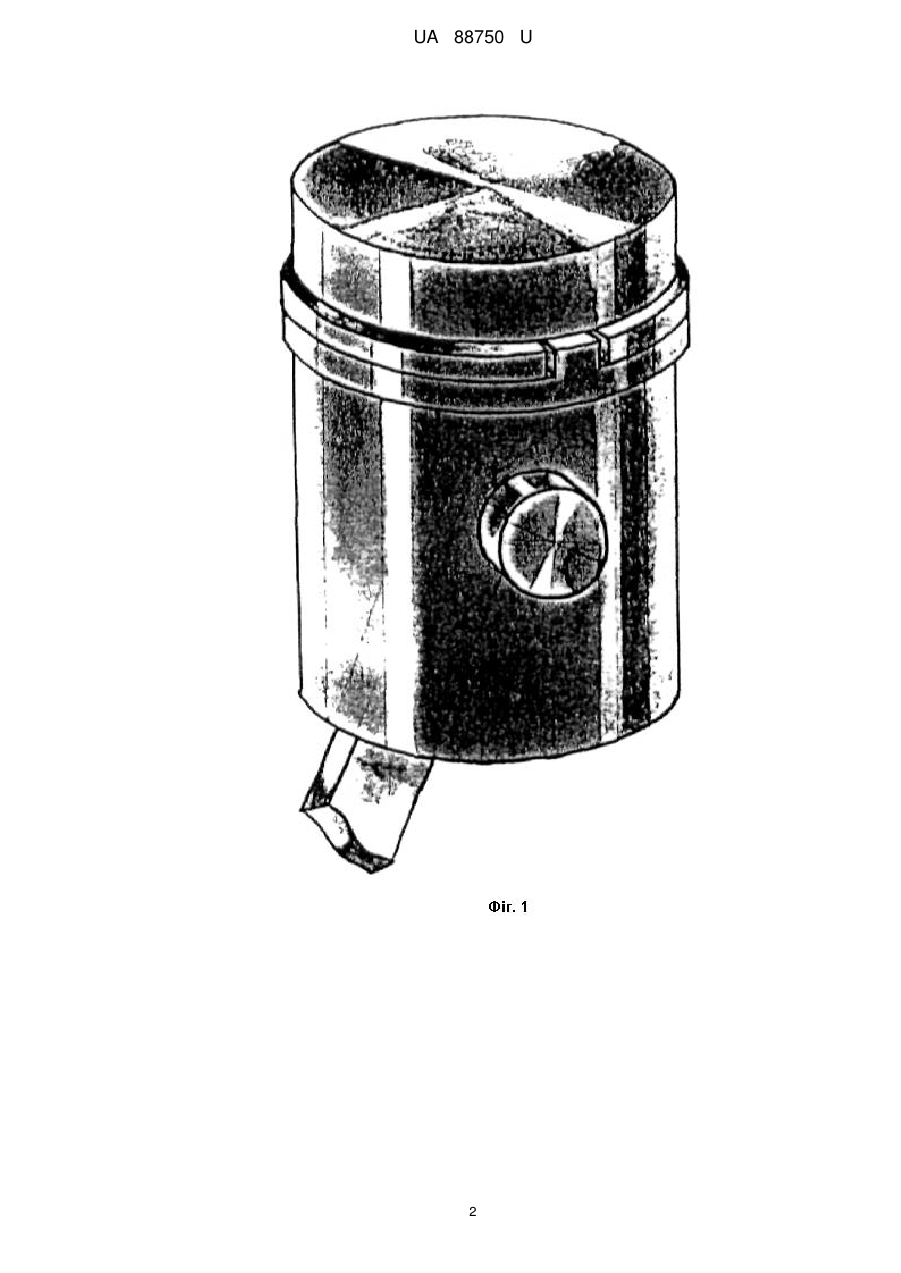

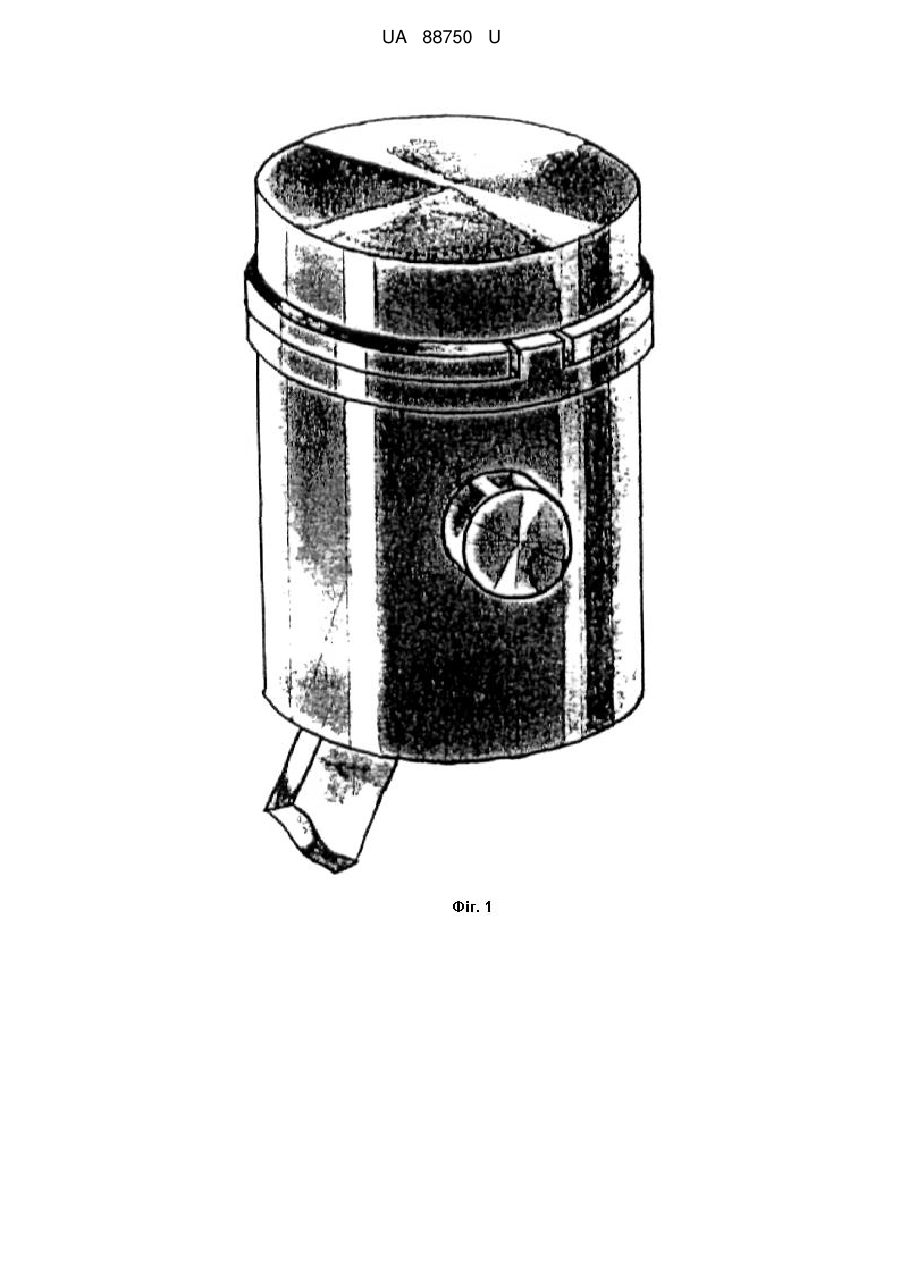

Реферат: UA 88750 U UA 88750 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до поршневих машин, переважно до двигунів, а більш конкретно до поршневих компресійних кілець. Найближчим до корисної моделі по технічній суті є двійне складене поршневе кільце з розрізом [див. Боровських Ю.І. Та ін. Будова автомобілів, Київ. Вища школа, 1991, стор. 22, 23]. Так в одну канавку на тілі поршня закладаються замість одного кільця пара кілець таким чином, що роз'єм одного із пари кілець зорієнтований відповідно другого кільця протилежно. Так, наприклад, кільце, що розташовано нижче, щільно контактує однією пласкою поверхнею із тотожною поверхнею другого кільця, розташованого у спільній канавці поршня вище. Таким чином взаємно контактуючі поверхні обох кілець перекривають взаємно щілини зазорів у стиках кілець Недоліками такого складеного поршневого кільця є: - наявність у поршневому кільці радіального розрізу, що унеможливлює герметичне ущільнення простору між поршнем і циліндром поршневої машини, спричиняє прориви газів та проникнення мастила через зазор в місці розрізу (компресійного чи маслознімного) поршневого кільця і зумовлює зростання питних витрат паливно-мастильних матеріалів; - збільшення величини цього зазору із-за спрацювання стінок циліндра і поршневого кільця, що суттєво погіршує показники технічного результату поршневої машини (двигуна, компресора, насоса і т. ін.); Ці технічні недоліки погіршують техніко-експлуатаційну характеристику поршневих машин, завдають їм вагомих технічних збитків, понижують їх компресію, потужність і моторесурс, негативно впливають на їх економічність і зумовлені технічними вадами і недосконалість конструкції відомих поршневих кілець, що перешкоджає при використанні найближчого аналога одержанню очікуваного технічного результату. Задача заявленої корисної моделі полягає в підвищенні компресії, потужності, моторесурсу і економічності поршневої машини шляхом ліквідації зазору в місці розрізу поршневого кільця. Поставлена задача вирішується складеним поршневим компресійним кільцем бінарноконформованим, що містить два коаксіально розташованих кільця зі зміщеними відносно один одного по колу стиками, згідно з корисною модллю, кожне кільце на одному зі своїх торців має виступ, при цьому цей виступ одного кільця виконаний з можливістю розташування в зазорі між стиками іншого кільця. Виступ має у розрізі прямокутну форму. Ефективність пропозиції використання конфомованих кілець і її перевага над традиційною конструктивною особливістю розташування компресійних поршневих кілець, а саме використання конформованих компресійних кілець надає можливість експлуатації циліндропоршневої пари із значними щілинними зазорами у стиках кілець сумарно рівних нулю у різних експлуатаційних режимах. Фізична руйнація агрегату на підставі заклинювання поршня у циліндрі повністю виключається. Корисна модель пояснюється кресленнями: на фігурі 1 зображено в аксонометрії поршень, що містить складене поршневе компресійне кільце бінарно-комформоване; на фігурі 2 зображено в аксонометрії складене поршневе компресійне кільце бінарнокомформоване. Складене поршневе компресійне кільце бінарно-конформоване містить два коаксіально розташованих розрізних кільця 1 зі зміщеними відносно один додного по колу розрізами 2, а кожний розріз має пару стикових поверхонь 3. Кожне кільце 1 на одному із своїх торців 4 має виступ 5, при цьому цей виступ 5 одного кільця 1 виконаний з можливістю розташування в зазорі між стиковими поверхнями 3 іншого кільця. Виступ 5 може мати у розрізі, наприклад, прямокутну форму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Складене поршневе компресійне кільце бінарно-конформоване, що містить два коаксіально розташованих розрізних кільця (1) зі зміщеними відносно один одного по колу розрізами (2), а кожний розріз має пару стикових поверхонь (3), яке відрізняється тим, що кожне кільце (1) на одному із своїх торців (4) має виступ (5), причому цей виступ (5) одного кільця (1) виконаний з можливістю розташування в зазорі між стиковими поверхнями (3) іншого кільця. 2. Складене поршневе компресійне кільце за п. 1, яке відрізняється тим, що виступ (5) має у розрізі, наприклад, прямокутну форму. 1 UA 88750 U 2 UA 88750 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
