F02F 5/00 — Поршневі кільця

Номер патенту: 88751

Опубліковано: 25.03.2014

Автор: Ісаков Георгій Олександрович

МПК: F02F 5/00

Мітки: кільце, бінарно-консумоване, поршневе, складене, компресійне

Формула / Реферат:

1. Складене поршневе компресійне кільце бінарно-консумоване, яке містить два коаксіально розташованих розрізних кільця (1) зі зміщеними відносно один одного по колу розрізами (2), а кожний розріз має пару стикових поверхонь (3), яке відрізняється тим, що кожне кільце (1) на одному із своїх торців (4) має фіксуючий штифт (5), при цьому штифт (5) у розрізі одного кільця (1) виконаний з можливістю розташування в зазорі між стиковими поверхнями...

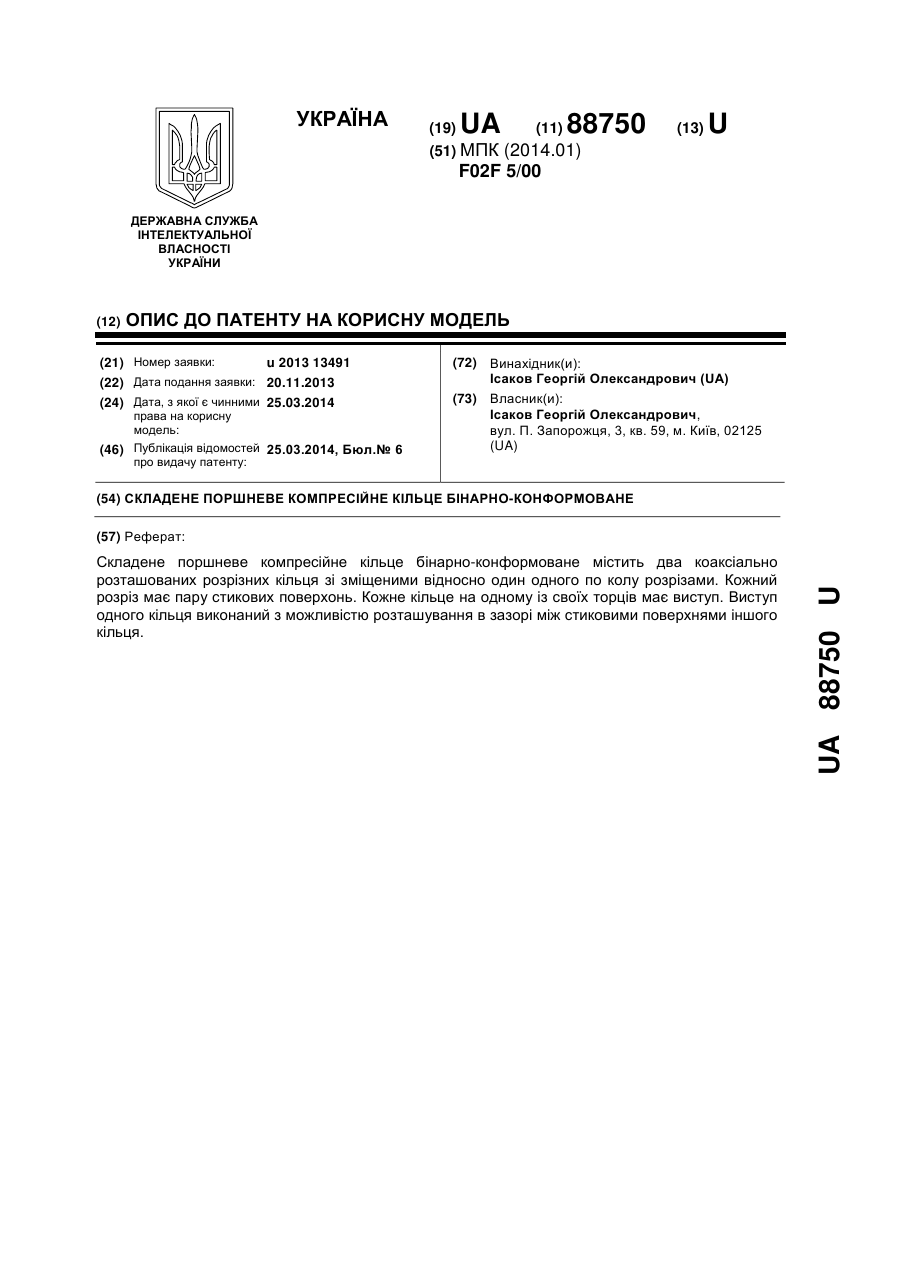

Номер патенту: 88750

Опубліковано: 25.03.2014

Автор: Ісаков Георгій Олександрович

МПК: F02F 5/00

Мітки: поршневе, компресійне, складене, бінарно-конформоване, кільце

Формула / Реферат:

1. Складене поршневе компресійне кільце бінарно-конформоване, що містить два коаксіально розташованих розрізних кільця (1) зі зміщеними відносно один одного по колу розрізами (2), а кожний розріз має пару стикових поверхонь (3), яке відрізняється тим, що кожне кільце (1) на одному із своїх торців (4) має виступ (5), причому цей виступ (5) одного кільця (1) виконаний з можливістю розташування в зазорі між стиковими поверхнями (3) іншого...

Номер патенту: 100351

Опубліковано: 10.12.2012

Автор: Шабанов Валентин Петрович

МПК: F02F 5/00, F16J 9/00

Мітки: поршнева, машина

Формула / Реферат:

1. Поршнева машина, що містить щонайменше одну циліндро-поршневу групу, встановлені в проточках поршня останньої щонайменше два компресійних кільця, орієнтованих одне до одного з розміщенням їх теплового зазору опозитно за допомогою стопорного елемента, що встановлений в поршні та фіксує відповідне компресійне кільце, підсилювач компресії у вигляді щонайменше двох вкладишів, що розміщені в виїмках тіла поршня між канавками під перше та друге...

Номер патенту: 74308

Опубліковано: 25.10.2012

Автор: Шабанов Валентин Петрович

МПК: F02F 5/00

Мітки: машина, поршнева

Формула / Реферат:

1. Поршнева машина, що містить як мінімум одну циліндро-поршневу групу, встановлені в проточках поршня останньої як мінімум два компресійних кільця, орієнтованих одне до одного з розміщенням їх теплового зазору опозитно за допомогою стопорного елемента, що встановлений в поршні та фіксує відповідне компресійне кільце, підсилювач компресії у вигляді як мінімум двох вкладишів, що розміщені в виїмках тіла поршня між канавками під перше та друге...

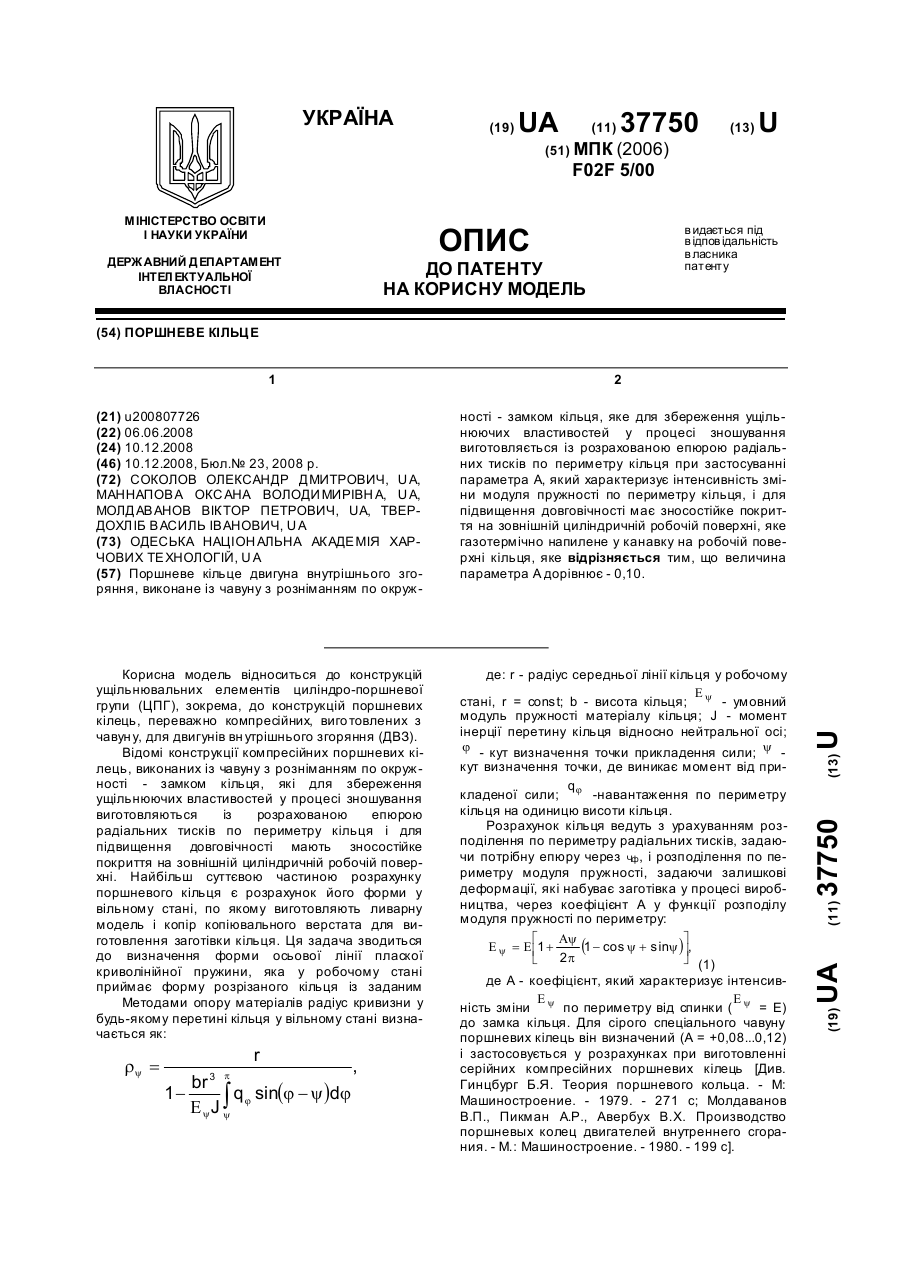

Номер патенту: 37750

Опубліковано: 10.12.2008

Автори: Соколов Олександр Дмитрович, Молдаванов Віктор Петрович, Твердохліб Василь Іванович, Маннапова Оксана Володимирівна

МПК: F02F 5/00

Мітки: кільце, поршневе

Формула / Реферат:

Поршневе кільце двигуна внутрішнього згоряння, виконане із чавуну з розніманням по окружності - замком кільця, яке для збереження ущільнюючих властивостей у процесі зношування виготовляється із розрахованою епюрою радіальних тисків по периметру кільця при застосуванні параметра А, який характеризує інтенсивність зміни модуля пружності по периметру кільця, і для підвищення довговічності має зносостійке покриття на зовнішній циліндричній...

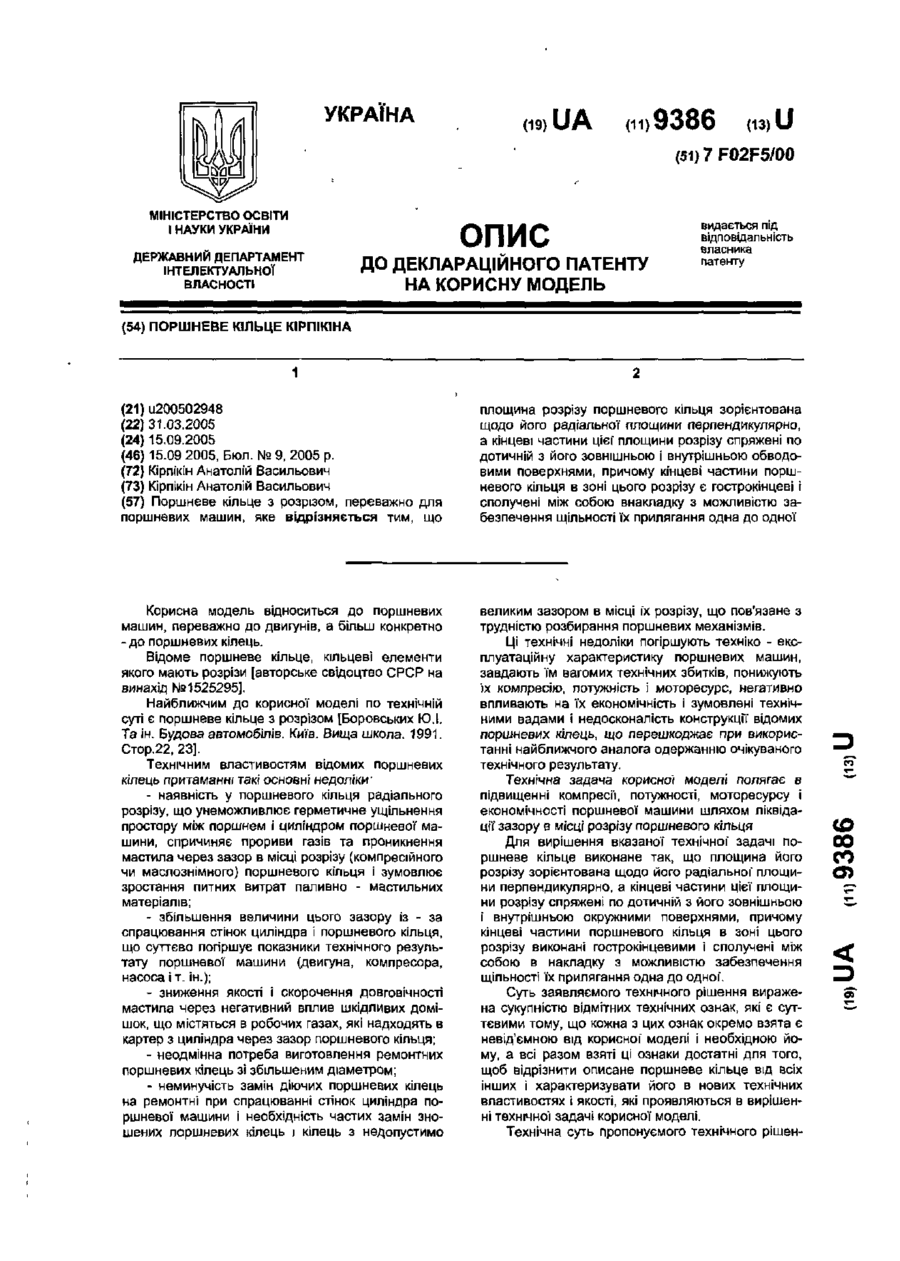

Номер патенту: 9386

Опубліковано: 15.09.2005

Автор: Кірпікін Анатолій Васильович

МПК: F02F 5/00

Мітки: поршневе, кірпікіна, кільце

Формула / Реферат:

Поршневе кільце з розрізом, переважно для поршневих машин, яке відрізняється тим, що площина розрізу поршневого кільця зорієнтована щодо його радіальної площини перпендикулярно, а кінцеві частини цієї площини розрізу спряжені по дотичній з його зовнішньою і внутрішньою обводовими поверхнями, причому кінцеві частини поршневого кільця в зоні цього розрізу є гострокінцеві і сполучені між собою внакладку з можливістю забезпечення щільності їх...

Номер патенту: 72563

Опубліковано: 15.03.2005

Автор: Малишко Микола Пантелійович

МПК: F02F 5/00

Мітки: поршневе, компресійне, кільце

Формула / Реферат:

Кільце поршневе компресійне, яке складається із декількох різних за профілем кілець, яке відрізняється тим, що воно складається із трьох кілець, одне із яких має в перерізі форму тавра, а два інших мають в перерізі прямокутну форму і встановлені в заглиблення-виточки кільця, яке має форму тавра, а їх замки взаємно зміщені по колу на кут від 0,5 до180°.

Номер патенту: 41878

Опубліковано: 15.10.2001

Автор: Саунін Олег Павлович

МПК: F16J 9/00, F02F 5/00

Мітки: кільце, сауніна, поршневе

Формула / Реферат:

1. Поршневое кольцо с рабочей поверхностью по внешнему периметру и постоянной высотой и шириной профиля и торцовых полок, со спинкой, двумя боковыми ветвями и прямым с прорезью замком неполного профиля за счет выполненных в них на нерабочей поверхности по внутреннему периметру кольцевой непрерывной канавки постоянной высоты и глубины, причем кольцо в свободном распружиненном состоянии с соответствующим раскрытием замка имеет в плане...

Номер патенту: 28801

Опубліковано: 15.08.2001

Автор: Малишко Микола Пантелійович

МПК: F02F 5/00

Мітки: поршневе, компресійне, кільце

Формула / Реферат:

Кільце поршневе компресійне, прямокутного перерізу, яке має    розріз-стик, що називається замком , яке   відрізняється тим, що кільце поршневе компре­сійне здійснено із двох різних за профілем кілець , одне із котрих прямокутного перерізу , а друге кільце кутникового профілю і виконано таким чином, що одна його полиця з’єднана з внутрішнім діаметром першого кільця і ширина її дорівнює його висоті, а друга полиця з’єднана з верх­ньою торцевою...

Номер патенту: 37154

Опубліковано: 16.04.2001

Автори: Бейгул Олег Олексійович, Коробочка Олександр Миколайович, Внуков Юрій Миколайович, Чернета Олег Георгійович

МПК: F02F 5/00

Мітки: кільце, поршневе

Текст:

...шарів проходить розсіювання по усьому тілу кільця. Нагрів поршневого кільця при низькотемпературної азотації здійснюється при температурі 550 600°С у середовищі аміаку з витримкою 94-96 годин. Отримане поршневе кільце зі сталі 50ХФА має структур у пластинчатого перліту з феритом і твердістю серцевини HB = 270-290 з рівномірною концентрацією нітридів заліза і легованих елементів в поверхньому шарі на глибині 60-70 Мкм. Для...

Номер патенту: 26348

Опубліковано: 30.08.1999

Автор: Саунін Олег Павлович

МПК: F02B 75/32, F02F 5/00

Мітки: двигун, поршневий, сауніна

Формула / Реферат:

1. Поршневой двигатель, содержащий блоки и элементы корпуса, два параллельных коленчатых вала с синхронизирующими зубчатыми шестернями между ними, один ряд цилиндроподобных камер действия с установленными в них короткими поршнями из облегченного материала и пружинными кольцами, поршневым пальцем и двумя шатунами равной длины, но различной формы в верхней части, подсоединенными к коленвалам, причем камерам действия и поршням с кольцами придана...

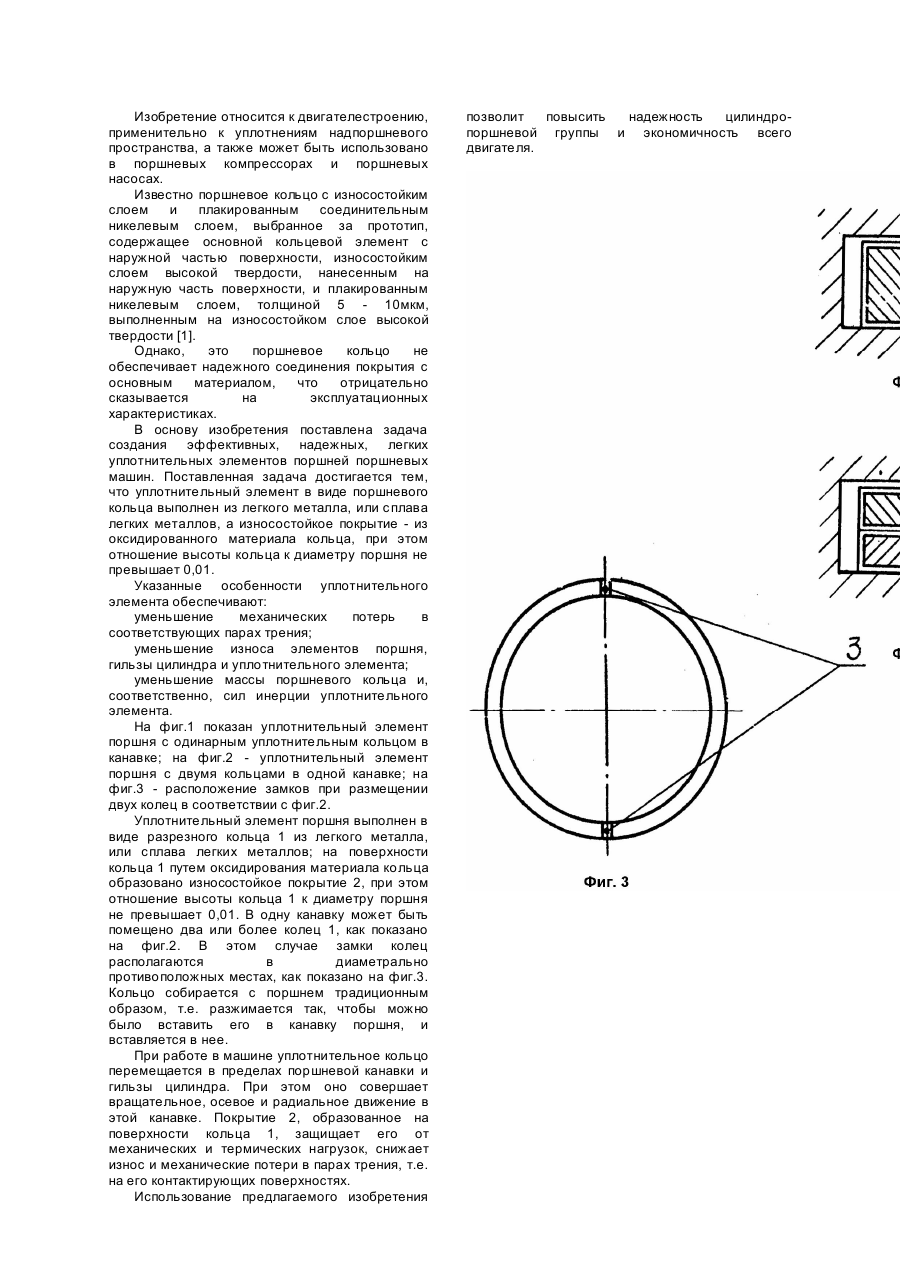

Номер патенту: 18230

Опубліковано: 25.12.1997

Автори: Махатилова Ганна Іванівна, Базавлук Юрій Івонович, Сухіх Леонід Леонідович, Белозеров Валерій Володимирович, Мінак Анатолій Федорович, Севрук Ігорь Віталійович

МПК: F02F 5/00

Мітки: ущільнюючий, поршня, елемент

Формула / Реферат:

Уплотнительный элемент поршня, состоящий из разрезного кольца с износостойким покрытием, отличающийся тем, что кольцо выполнено из легкого металла или сплава легких металлов, износостойкое покрытие - из оксидированного материала кольца, а отношение высоты кольца к диаметру поршня не превышает 0,01.
