Гідроструминна установка з регулюванням витрати повітря

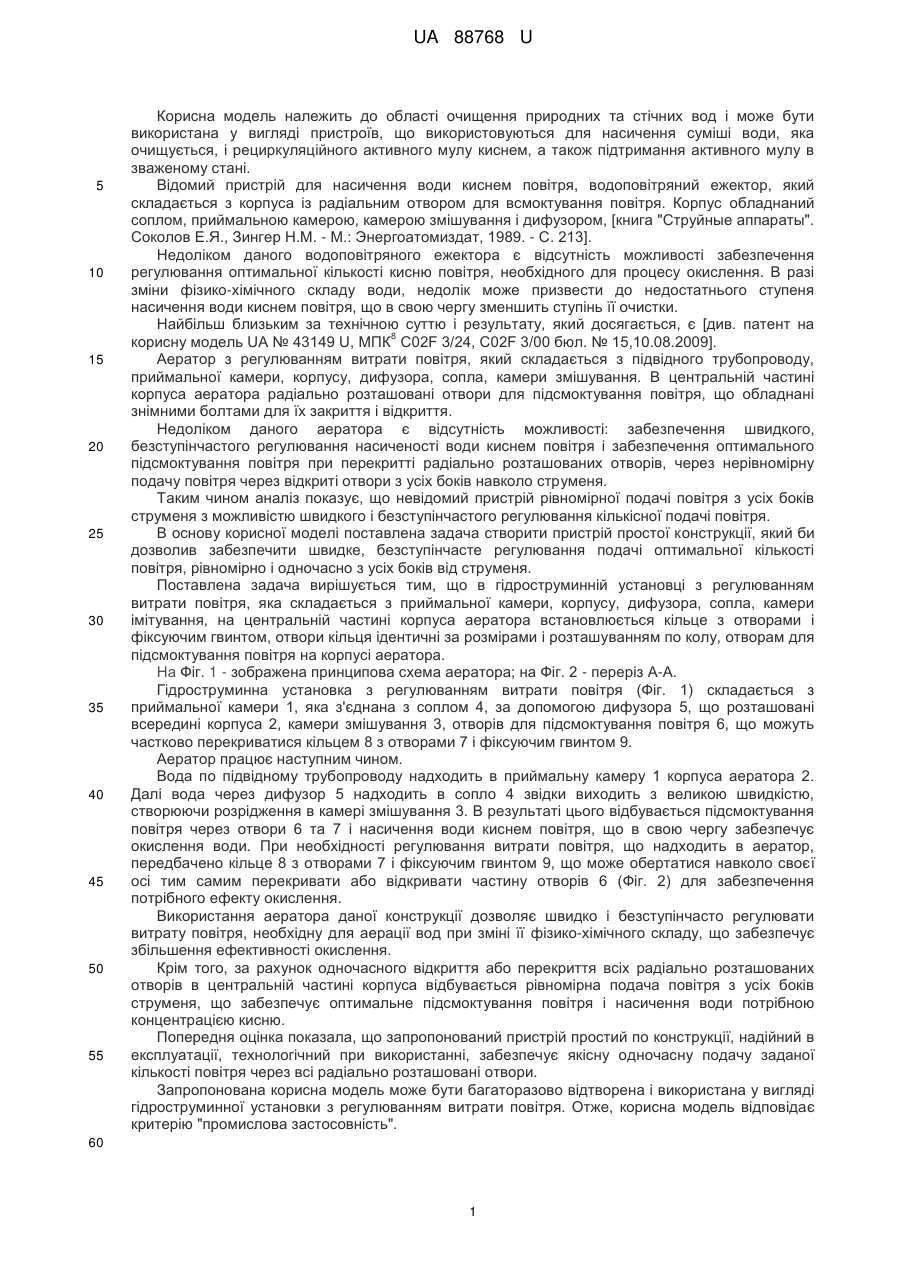

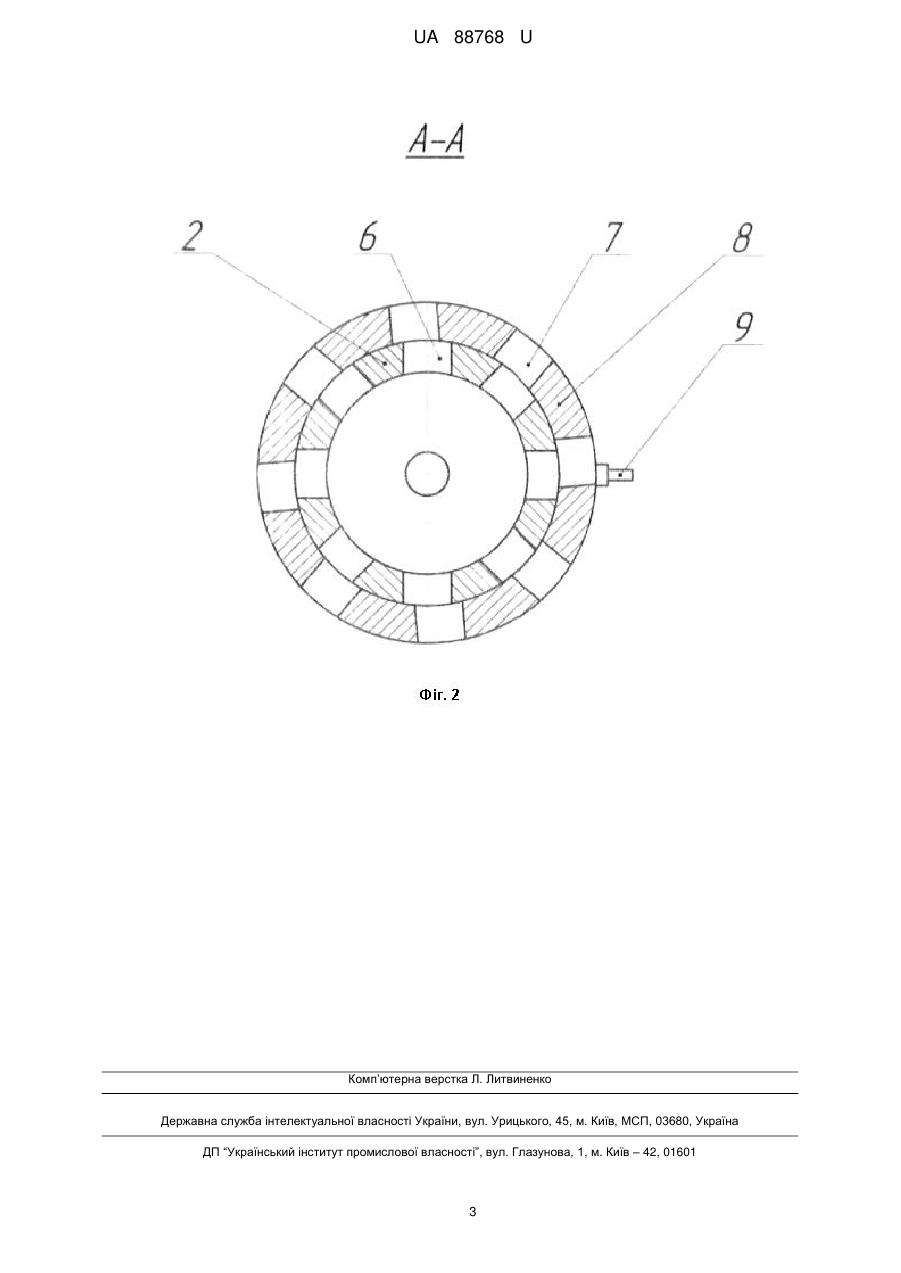

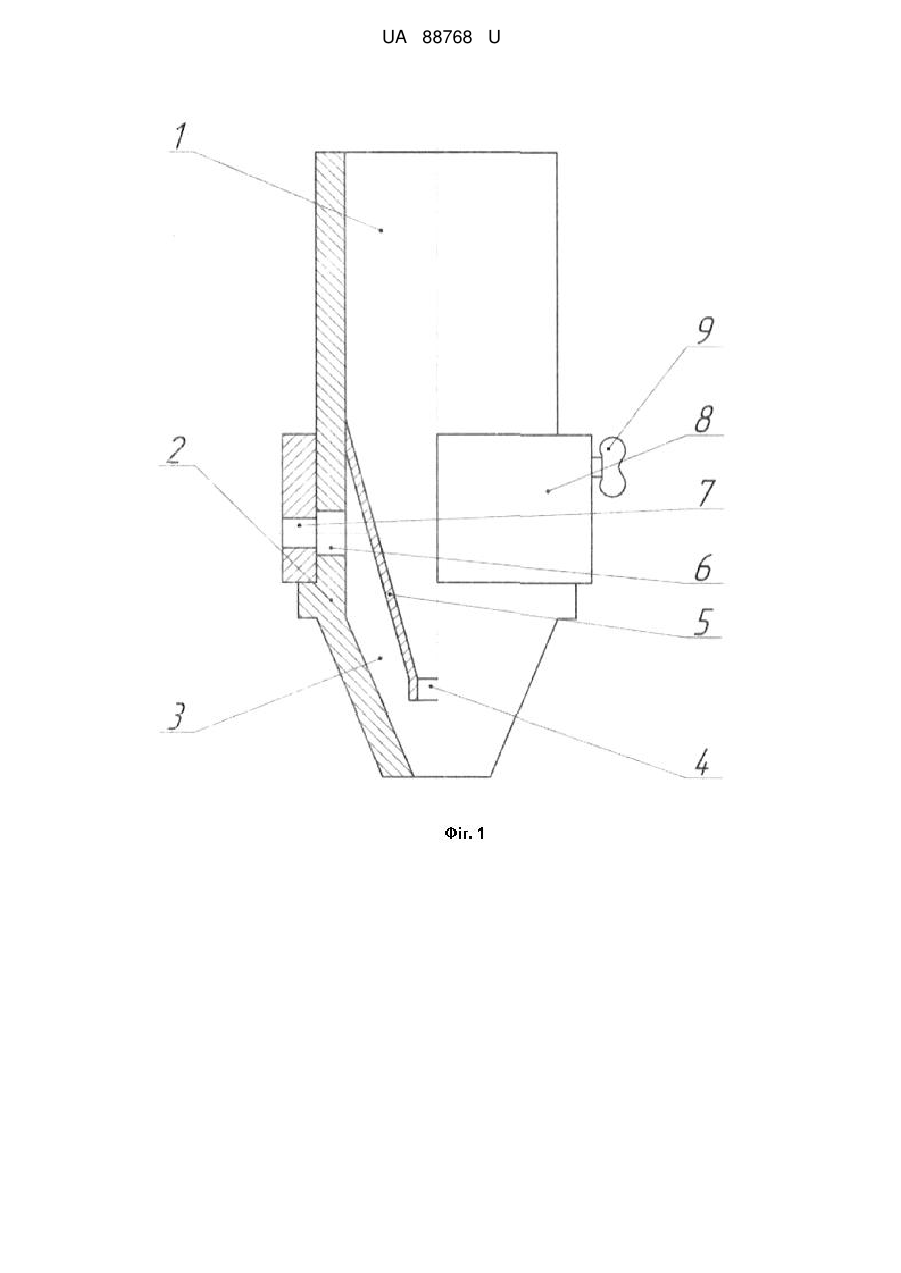

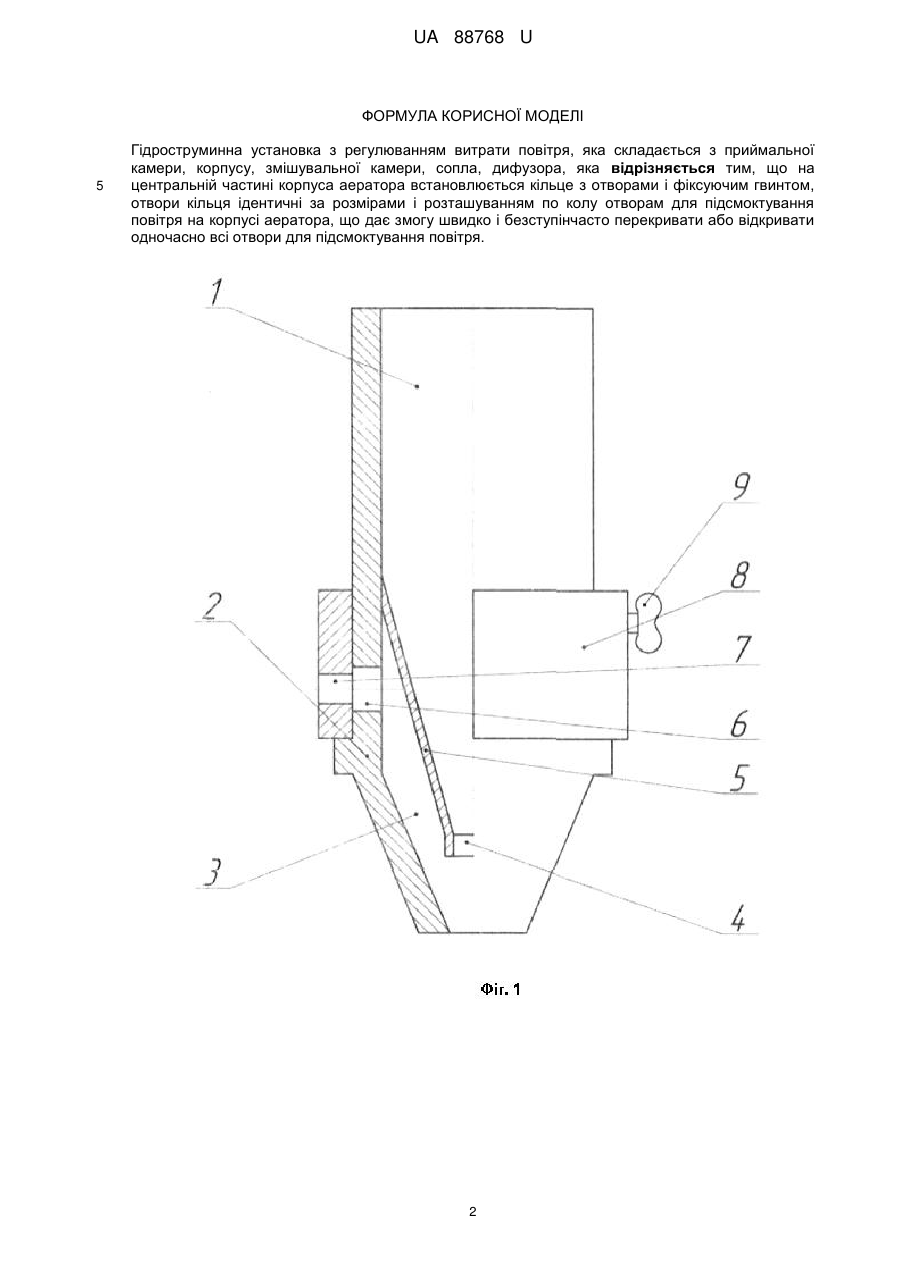

Реферат: UA 88768 U UA 88768 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області очищення природних та стічних вод і може бути використана у вигляді пристроїв, що використовуються для насичення суміші води, яка очищується, і рециркуляційного активного мулу киснем, а також підтримання активного мулу в зваженому стані. Відомий пристрій для насичення води киснем повітря, водоповітряний ежектор, який складається з корпуса із радіальним отвором для всмоктування повітря. Корпус обладнаний соплом, приймальною камерою, камерою змішування і дифузором, [книга "Струйные аппараты". Соколов Е.Я., Зингер Η.Μ. - Μ.: Энергоатомиздат, 1989. - С. 213]. Недоліком даного водоповітряного ежектора є відсутність можливості забезпечення регулювання оптимальної кількості кисню повітря, необхідного для процесу окислення. В разі зміни фізико-хімічного складу води, недолік може призвести до недостатнього ступеня насичення води киснем повітря, що в свою чергу зменшить ступінь її очистки. Найбільш близьким за технічною суттю і результату, який досягається, є [див. патент на 8 корисну модель UA № 43149 U, МПК C02F 3/24, C02F 3/00 бюл. № 15,10.08.2009]. Аератор з регулюванням витрати повітря, який складається з підвідного трубопроводу, приймальної камери, корпусу, дифузора, сопла, камери змішування. В центральній частині корпуса аератора радіально розташовані отвори для підсмоктування повітря, що обладнані знімними болтами для їх закриття і відкриття. Недоліком даного аератора є відсутність можливості: забезпечення швидкого, безступінчастого регулювання насиченості води киснем повітря і забезпечення оптимального підсмоктування повітря при перекритті радіально розташованих отворів, через нерівномірну подачу повітря через відкриті отвори з усіх боків навколо струменя. Таким чином аналіз показує, що невідомий пристрій рівномірної подачі повітря з усіх боків струменя з можливістю швидкого і безступінчастого регулювання кількісної подачі повітря. В основу корисної моделі поставлена задача створити пристрій простої конструкції, який би дозволив забезпечити швидке, безступінчасте регулювання подачі оптимальної кількості повітря, рівномірно і одночасно з усіх боків від струменя. Поставлена задача вирішується тим, що в гідроструминній установці з регулюванням витрати повітря, яка складається з приймальної камери, корпусу, дифузора, сопла, камери імітування, на центральній частині корпуса аератора встановлюється кільце з отворами і фіксуючим гвинтом, отвори кільця ідентичні за розмірами і розташуванням по колу, отворам для підсмоктування повітря на корпусі аератора. На Фіг. 1 - зображена принципова схема аератора; на Фіг. 2 - переріз А-А. Гідроструминна установка з регулюванням витрати повітря (Фіг. 1) складається з приймальної камери 1, яка з'єднана з соплом 4, за допомогою дифузора 5, що розташовані всередині корпуса 2, камери змішування 3, отворів для підсмоктування повітря 6, що можуть частково перекриватися кільцем 8 з отворами 7 і фіксуючим гвинтом 9. Аератор працює наступним чином. Вода по підвідному трубопроводу надходить в приймальну камеру 1 корпуса аератора 2. Далі вода через дифузор 5 надходить в сопло 4 звідки виходить з великою швидкістю, створюючи розрідження в камері змішування 3. В результаті цього відбувається підсмоктування повітря через отвори 6 та 7 і насичення води киснем повітря, що в свою чергу забезпечує окислення води. При необхідності регулювання витрати повітря, що надходить в аератор, передбачено кільце 8 з отворами 7 і фіксуючим гвинтом 9, що може обертатися навколо своєї осі тим самим перекривати або відкривати частину отворів 6 (Фіг. 2) для забезпечення потрібного ефекту окислення. Використання аератора даної конструкції дозволяє швидко і безступінчасто регулювати витрату повітря, необхідну для аерації вод при зміні її фізико-хімічного складу, що забезпечує збільшення ефективності окислення. Крім того, за рахунок одночасного відкриття або перекриття всіх радіально розташованих отворів в центральній частині корпуса відбувається рівномірна подача повітря з усіх боків струменя, що забезпечує оптимальне підсмоктування повітря і насичення води потрібною концентрацією кисню. Попередня оцінка показала, що запропонований пристрій простий по конструкції, надійний в експлуатації, технологічний при використанні, забезпечує якісну одночасну подачу заданої кількості повітря через всі радіально розташовані отвори. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді гідроструминної установки з регулюванням витрати повітря. Отже, корисна модель відповідає критерію "промислова застосовність". 60 1 UA 88768 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Гідроструминна установка з регулюванням витрати повітря, яка складається з приймальної камери, корпусу, змішувальної камери, сопла, дифузора, яка відрізняється тим, що на центральній частині корпуса аератора встановлюється кільце з отворами і фіксуючим гвинтом, отвори кільця ідентичні за розмірами і розташуванням по колу отворам для підсмоктування повітря на корпусі аератора, що дає змогу швидко і безступінчасто перекривати або відкривати одночасно всі отвори для підсмоктування повітря. 2 UA 88768 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
