Багатопотоковий відцентровий робочий орган для внесення мінеральних добрив

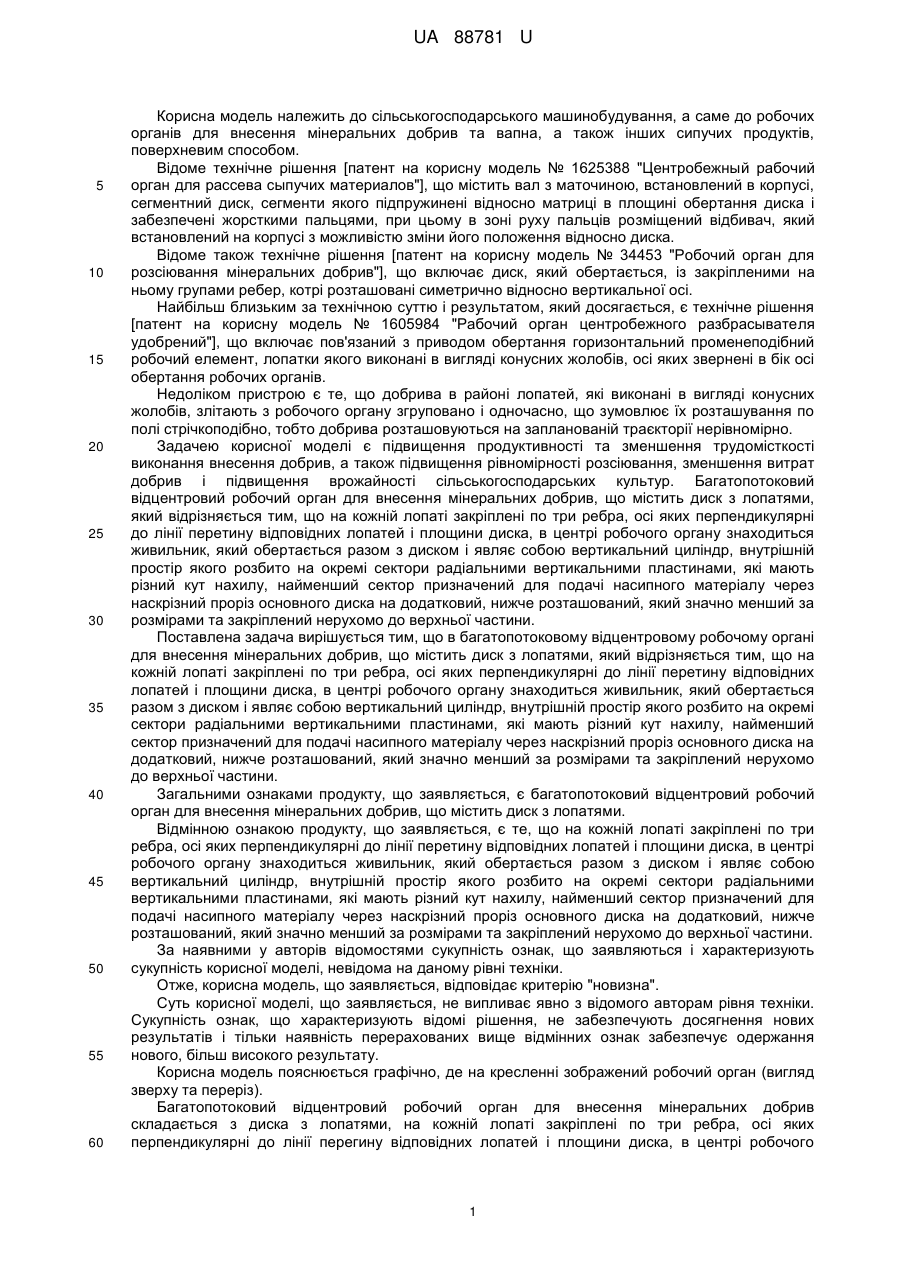

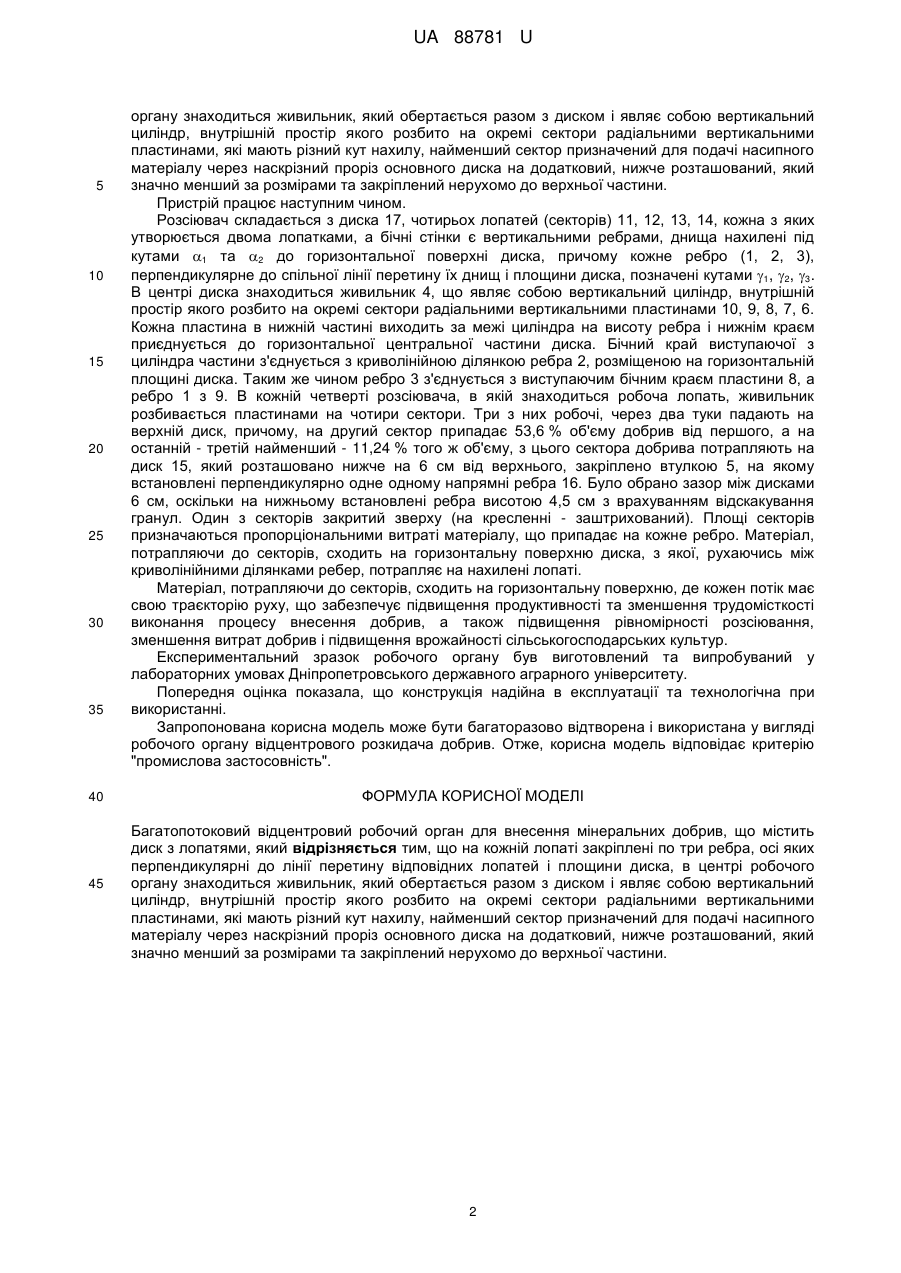

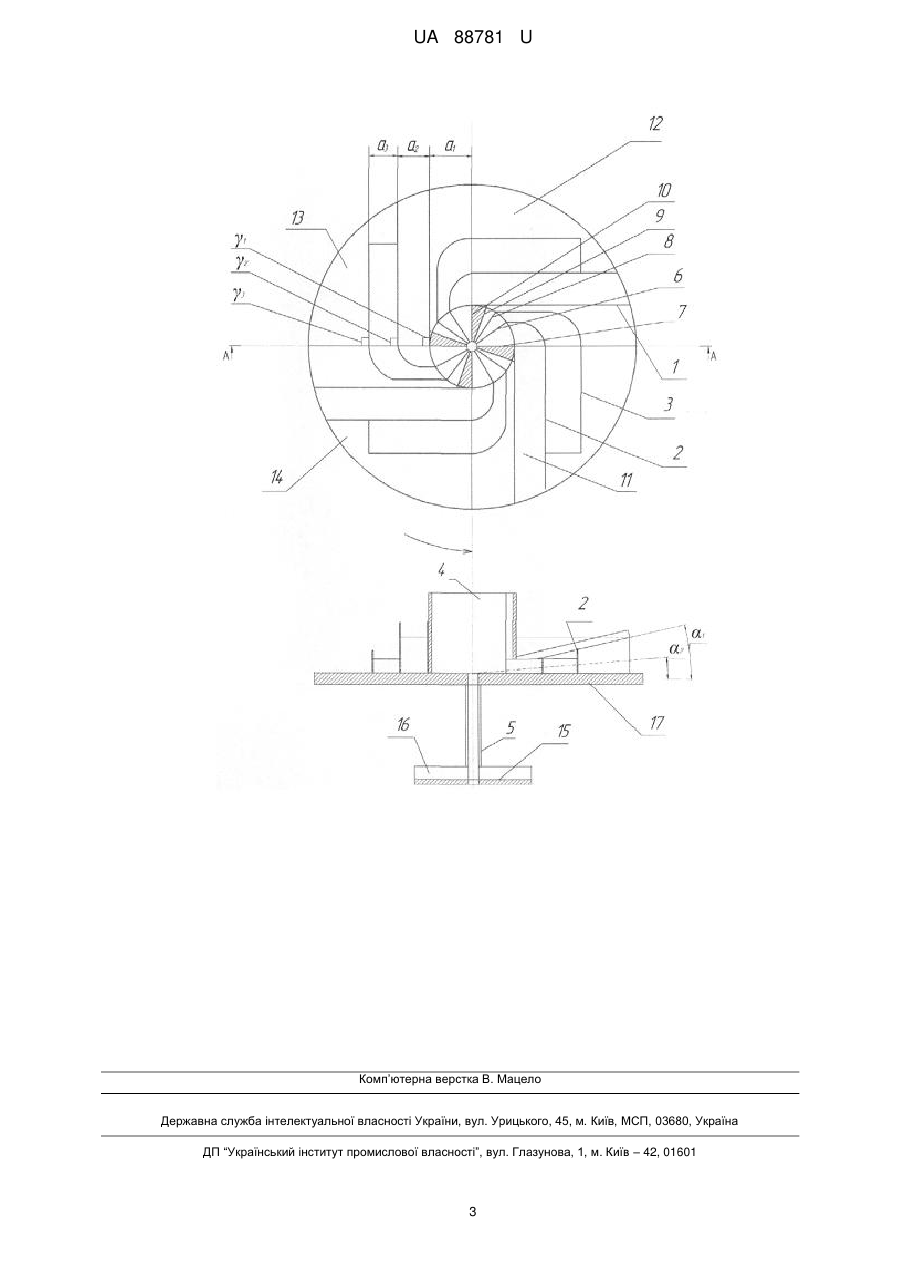

Реферат: Багатопотоковий відцентровий робочий орган для внесення мінеральних добрив містить диск з лопатями, крім того на кожній лопаті закріплені по три ребра, осі яких перпендикулярні до лінії перетину відповідних лопатей і площини диска, в центрі робочого органу знаходиться живильник, який обертається разом з диском і являє собою вертикальний циліндр, внутрішній простір якого розбито на окремі сектори радіальними вертикальними пластинами, які мають різний кут нахилу, найменший сектор призначений для подачі насипного матеріалу через наскрізний проріз основного диска на додатковий, нижче розташований, який значно менший за розмірами та закріплений нерухомо до верхньої частини. UA 88781 U (54) БАГАТОПОТОКОВИЙ ВІДЦЕНТРОВИЙ РОБОЧИЙ ОРГАН ДЛЯ ВНЕСЕННЯ МІНЕРАЛЬНИХ ДОБРИВ UA 88781 U UA 88781 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів для внесення мінеральних добрив та вапна, а також інших сипучих продуктів, поверхневим способом. Відоме технічне рішення [патент на корисну модель № 1625388 "Центробежный рабочий орган для рассева сыпучих материалов"], що містить вал з маточиною, встановлений в корпусі, сегментний диск, сегменти якого підпружинені відносно матриці в площині обертання диска і забезпечені жорсткими пальцями, при цьому в зоні руху пальців розміщений відбивач, який встановлений на корпусі з можливістю зміни його положення відносно диска. Відоме також технічне рішення [патент на корисну модель № 34453 "Робочий орган для розсіювання мінеральних добрив"], що включає диск, який обертається, із закріпленими на ньому групами ребер, котрі розташовані симетрично відносно вертикальної осі. Найбільш близьким за технічною суттю і результатом, який досягається, є технічне рішення [патент на корисну модель № 1605984 "Рабочий орган центробежного разбрасывателя удобрений"], що включає пов'язаний з приводом обертання горизонтальний променеподібний робочий елемент, лопатки якого виконані в вигляді конусних жолобів, осі яких звернені в бік осі обертання робочих органів. Недоліком пристрою є те, що добрива в районі лопатей, які виконані в вигляді конусних жолобів, злітають з робочого органу згруповано і одночасно, що зумовлює їх розташування по полі стрічкоподібно, тобто добрива розташовуються на запланованій траєкторії нерівномірно. Задачею корисної моделі є підвищення продуктивності та зменшення трудомісткості виконання внесення добрив, а також підвищення рівномірності розсіювання, зменшення витрат добрив і підвищення врожайності сільськогосподарських культур. Багатопотоковий відцентровий робочий орган для внесення мінеральних добрив, що містить диск з лопатями, який відрізняється тим, що на кожній лопаті закріплені по три ребра, осі яких перпендикулярні до лінії перетину відповідних лопатей і площини диска, в центрі робочого органу знаходиться живильник, який обертається разом з диском і являє собою вертикальний циліндр, внутрішній простір якого розбито на окремі сектори радіальними вертикальними пластинами, які мають різний кут нахилу, найменший сектор призначений для подачі насипного матеріалу через наскрізний проріз основного диска на додатковий, нижче розташований, який значно менший за розмірами та закріплений нерухомо до верхньої частини. Поставлена задача вирішується тим, що в багатопотоковому відцентровому робочому органі для внесення мінеральних добрив, що містить диск з лопатями, який відрізняється тим, що на кожній лопаті закріплені по три ребра, осі яких перпендикулярні до лінії перетину відповідних лопатей і площини диска, в центрі робочого органу знаходиться живильник, який обертається разом з диском і являє собою вертикальний циліндр, внутрішній простір якого розбито на окремі сектори радіальними вертикальними пластинами, які мають різний кут нахилу, найменший сектор призначений для подачі насипного матеріалу через наскрізний проріз основного диска на додатковий, нижче розташований, який значно менший за розмірами та закріплений нерухомо до верхньої частини. Загальними ознаками продукту, що заявляється, є багатопотоковий відцентровий робочий орган для внесення мінеральних добрив, що містить диск з лопатями. Відмінною ознакою продукту, що заявляється, є те, що на кожній лопаті закріплені по три ребра, осі яких перпендикулярні до лінії перетину відповідних лопатей і площини диска, в центрі робочого органу знаходиться живильник, який обертається разом з диском і являє собою вертикальний циліндр, внутрішній простір якого розбито на окремі сектори радіальними вертикальними пластинами, які мають різний кут нахилу, найменший сектор призначений для подачі насипного матеріалу через наскрізний проріз основного диска на додатковий, нижче розташований, який значно менший за розмірами та закріплений нерухомо до верхньої частини. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сукупність корисної моделі, невідома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого результату. Корисна модель пояснюється графічно, де на кресленні зображений робочий орган (вигляд зверху та переріз). Багатопотоковий відцентровий робочий орган для внесення мінеральних добрив складається з диска з лопатями, на кожній лопаті закріплені по три ребра, осі яких перпендикулярні до лінії перегину відповідних лопатей і площини диска, в центрі робочого 1 UA 88781 U 5 10 15 20 25 30 35 40 45 органу знаходиться живильник, який обертається разом з диском і являє собою вертикальний циліндр, внутрішній простір якого розбито на окремі сектори радіальними вертикальними пластинами, які мають різний кут нахилу, найменший сектор призначений для подачі насипного матеріалу через наскрізний проріз основного диска на додатковий, нижче розташований, який значно менший за розмірами та закріплений нерухомо до верхньої частини. Пристрій працює наступним чином. Розсіювач складається з диска 17, чотирьох лопатей (секторів) 11, 12, 13, 14, кожна з яких утворюється двома лопатками, а бічні стінки є вертикальними ребрами, днища нахилені під кутами 1 та 2 до горизонтальної поверхні диска, причому кожне ребро (1, 2, 3), перпендикулярне до спільної лінії перетину їх днищ і площини диска, позначені кутами 1, 2, 3. В центрі диска знаходиться живильник 4, що являє собою вертикальний циліндр, внутрішній простір якого розбито на окремі сектори радіальними вертикальними пластинами 10, 9, 8, 7, 6. Кожна пластина в нижній частині виходить за межі циліндра на висоту ребра і нижнім краєм приєднується до горизонтальної центральної частини диска. Бічний край виступаючої з циліндра частини з'єднується з криволінійною ділянкою ребра 2, розміщеною на горизонтальній площині диска. Таким же чином ребро 3 з'єднується з виступаючим бічним краєм пластини 8, а ребро 1 з 9. В кожній четверті розсіювача, в якій знаходиться робоча лопать, живильник розбивається пластинами на чотири сектори. Три з них робочі, через два туки падають на верхній диск, причому, на другий сектор припадає 53,6 % об'єму добрив від першого, а на останній - третій найменший - 11,24 % того ж об'єму, з цього сектора добрива потрапляють на диск 15, який розташовано нижче на 6 см від верхнього, закріплено втулкою 5, на якому встановлені перпендикулярно одне одному напрямні ребра 16. Було обрано зазор між дисками 6 см, оскільки на нижньому встановлені ребра висотою 4,5 см з врахуванням відскакування гранул. Один з секторів закритий зверху (на кресленні - заштрихований). Площі секторів призначаються пропорціональними витраті матеріалу, що припадає на кожне ребро. Матеріал, потрапляючи до секторів, сходить на горизонтальну поверхню диска, з якої, рухаючись між криволінійними ділянками ребер, потрапляє на нахилені лопаті. Матеріал, потрапляючи до секторів, сходить на горизонтальну поверхню, де кожен потік має свою траєкторію руху, що забезпечує підвищення продуктивності та зменшення трудомісткості виконання процесу внесення добрив, а також підвищення рівномірності розсіювання, зменшення витрат добрив і підвищення врожайності сільськогосподарських культур. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна в експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу відцентрового розкидача добрив. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ Багатопотоковий відцентровий робочий орган для внесення мінеральних добрив, що містить диск з лопатями, який відрізняється тим, що на кожній лопаті закріплені по три ребра, осі яких перпендикулярні до лінії перетину відповідних лопатей і площини диска, в центрі робочого органу знаходиться живильник, який обертається разом з диском і являє собою вертикальний циліндр, внутрішній простір якого розбито на окремі сектори радіальними вертикальними пластинами, які мають різний кут нахилу, найменший сектор призначений для подачі насипного матеріалу через наскрізний проріз основного диска на додатковий, нижче розташований, який значно менший за розмірами та закріплений нерухомо до верхньої частини. 2 UA 88781 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
