Вітроенергетична установка

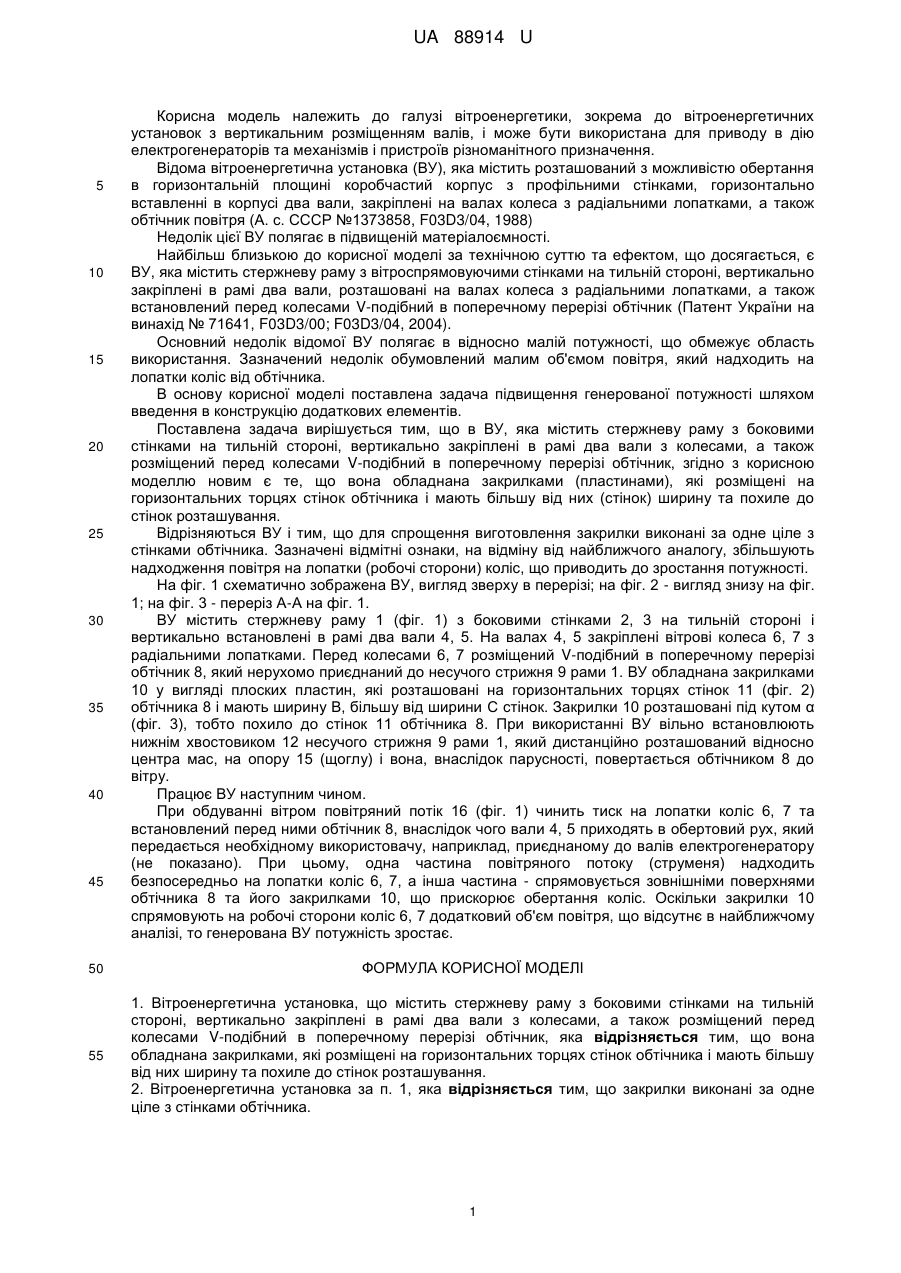

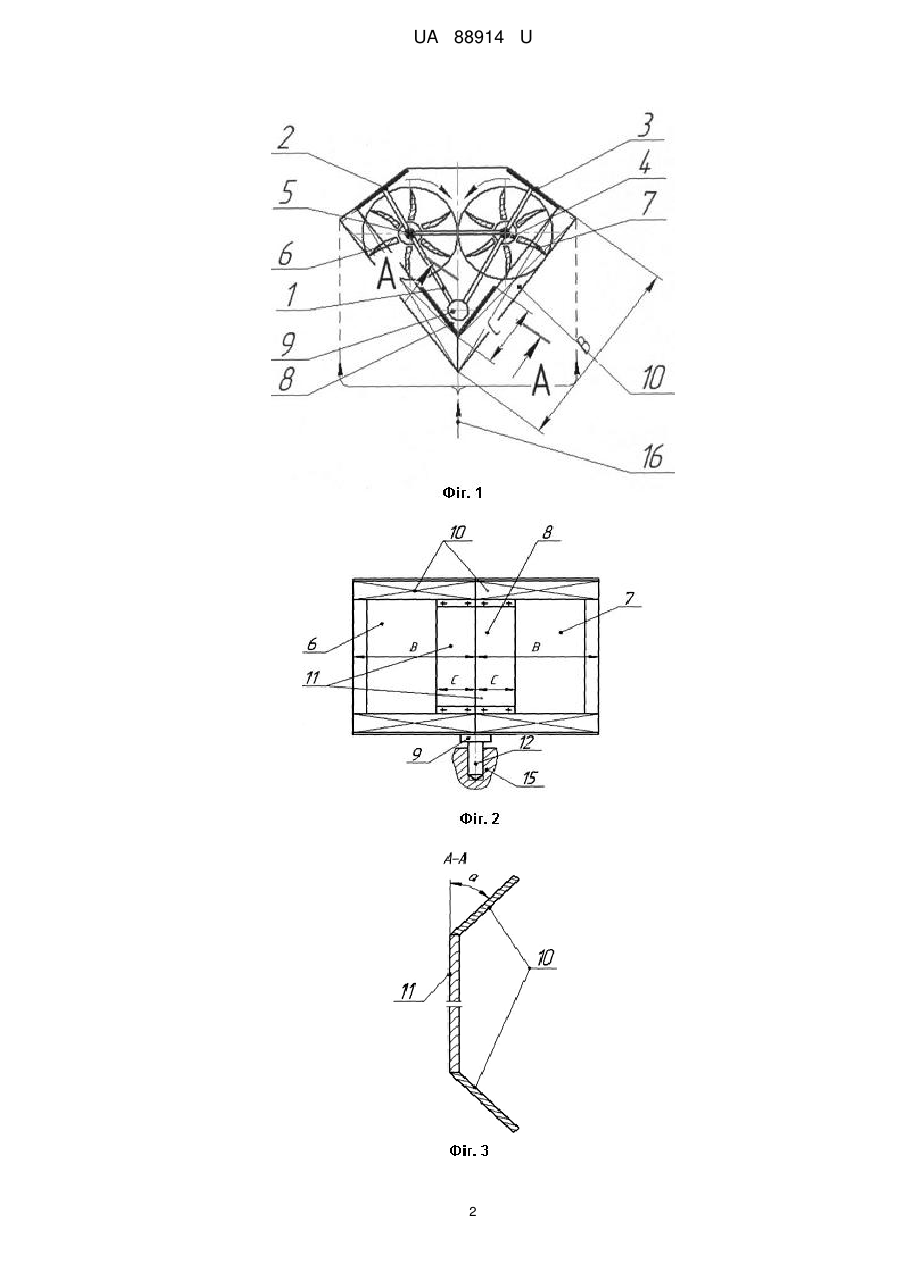

Реферат: Вітроенергетична установка містить стержневу раму з боковими стінками на тильній стороні, вертикально закріплені в рамі два вали з колесами, обтічник розміщений перед колесами, Vподібний в поперечному перерізі. Установка обладнана закрилками, які розміщені на горизонтальних торцях стінок обтічника. UA 88914 U (54) ВІТРОЕНЕРГЕТИЧНА УСТАНОВКА UA 88914 U UA 88914 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі вітроенергетики, зокрема до вітроенергетичних установок з вертикальним розміщенням валів, і може бути використана для приводу в дію електрогенераторів та механізмів і пристроїв різноманітного призначення. Відома вітроенергетична установка (ВУ), яка містить розташований з можливістю обертання в горизонтальній площині коробчастий корпус з профільними стінками, горизонтально вставленні в корпусі два вали, закріплені на валах колеса з радіальними лопатками, а також обтічник повітря (А. с. СССР №1373858, F03D3/04, 1988) Недолік цієї ВУ полягає в підвищеній матеріалоємності. Найбільш близькою до корисної моделі за технічною суттю та ефектом, що досягається, є ВУ, яка містить стержневу раму з вітроспрямовуючими стінками на тильній стороні, вертикально закріплені в рамі два вали, розташовані на валах колеса з радіальними лопатками, а також встановлений перед колесами V-подібний в поперечному перерізі обтічник (Патент України на винахід № 71641, F03D3/00; F03D3/04, 2004). Основний недолік відомої ВУ полягає в відносно малій потужності, що обмежує область використання. Зазначений недолік обумовлений малим об'ємом повітря, який надходить на лопатки коліс від обтічника. В основу корисної моделі поставлена задача підвищення генерованої потужності шляхом введення в конструкцію додаткових елементів. Поставлена задача вирішується тим, що в ВУ, яка містить стержневу раму з боковими стінками на тильній стороні, вертикально закріплені в рамі два вали з колесами, а також розміщений перед колесами V-подібний в поперечному перерізі обтічник, згідно з корисною моделлю новим є те, що вона обладнана закрилками (пластинами), які розміщені на горизонтальних торцях стінок обтічника і мають більшу від них (стінок) ширину та похиле до стінок розташування. Відрізняються ВУ і тим, що для спрощення виготовлення закрилки виконані за одне ціле з стінками обтічника. Зазначені відмітні ознаки, на відміну від найближчого аналогу, збільшують надходження повітря на лопатки (робочі сторони) коліс, що приводить до зростання потужності. На фіг. 1 схематично зображена ВУ, вигляд зверху в перерізі; на фіг. 2 - вигляд знизу на фіг. 1; на фіг. 3 - переріз А-А на фіг. 1. ВУ містить стержневу раму 1 (фіг. 1) з боковими стінками 2, 3 на тильній стороні і вертикально встановлені в рамі два вали 4, 5. На валах 4, 5 закріплені вітрові колеса 6, 7 з радіальними лопатками. Перед колесами 6, 7 розміщений V-подібний в поперечному перерізі обтічник 8, який нерухомо приєднаний до несучого стрижня 9 рами 1. ВУ обладнана закрилками 10 у вигляді плоских пластин, які розташовані на горизонтальних торцях стінок 11 (фіг. 2) обтічника 8 і мають ширину В, більшу від ширини С стінок. Закрилки 10 розташовані під кутом α (фіг. 3), тобто похило до стінок 11 обтічника 8. При використанні ВУ вільно встановлюють нижнім хвостовиком 12 несучого стрижня 9 рами 1, який дистанційно розташований відносно центра мас, на опору 15 (щоглу) і вона, внаслідок парусності, повертається обтічником 8 до вітру. Працює ВУ наступним чином. При обдуванні вітром повітряний потік 16 (фіг. 1) чинить тиск на лопатки коліс 6, 7 та встановлений перед ними обтічник 8, внаслідок чого вали 4, 5 приходять в обертовий рух, який передається необхідному використовачу, наприклад, приєднаному до валів електрогенератору (не показано). При цьому, одна частина повітряного потоку (струменя) надходить безпосередньо на лопатки коліс 6, 7, а інша частина - спрямовується зовнішніми поверхнями обтічника 8 та його закрилками 10, що прискорює обертання коліс. Оскільки закрилки 10 спрямовують на робочі сторони коліс 6, 7 додатковий об'єм повітря, що відсутнє в найближчому аналізі, то генерована ВУ потужність зростає. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Вітроенергетична установка, що містить стержневу раму з боковими стінками на тильній стороні, вертикально закріплені в рамі два вали з колесами, а також розміщений перед колесами V-подібний в поперечному перерізі обтічник, яка відрізняється тим, що вона обладнана закрилками, які розміщені на горизонтальних торцях стінок обтічника і мають більшу від них ширину та похиле до стінок розташування. 2. Вітроенергетична установка за п. 1, яка відрізняється тим, що закрилки виконані за одне ціле з стінками обтічника. 1 UA 88914 U 2 UA 88914 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
