Модернізований культиватор для підгортання просапних культур

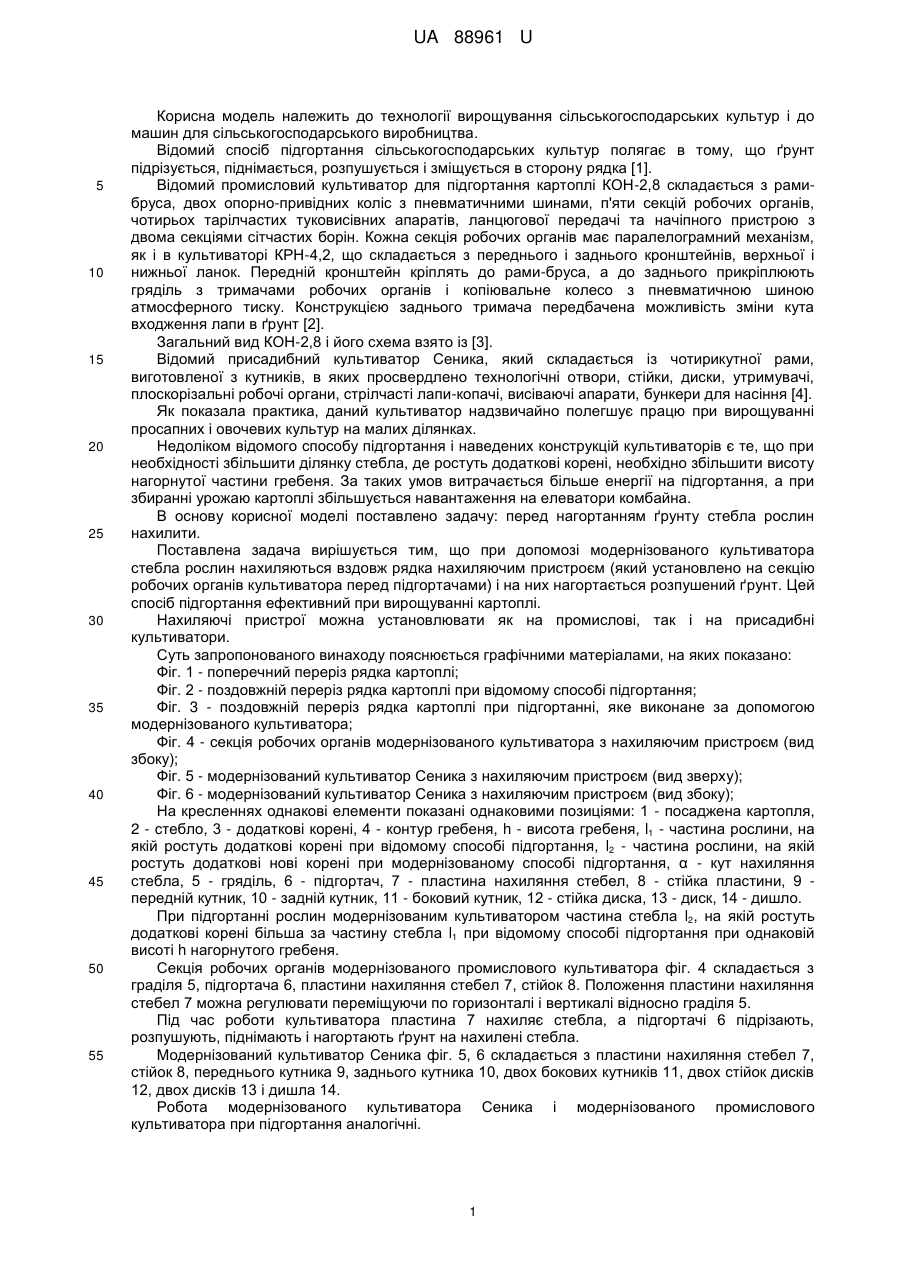

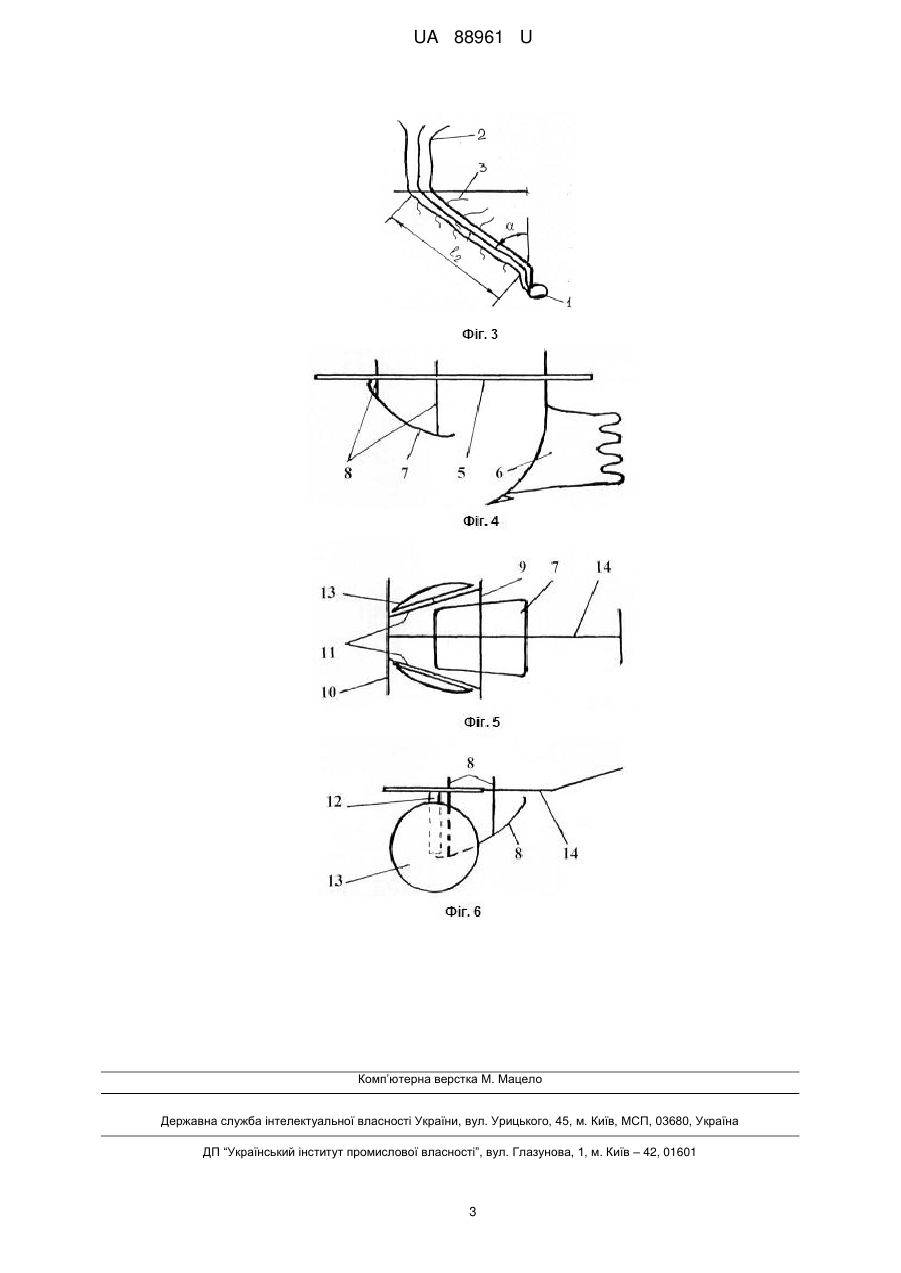

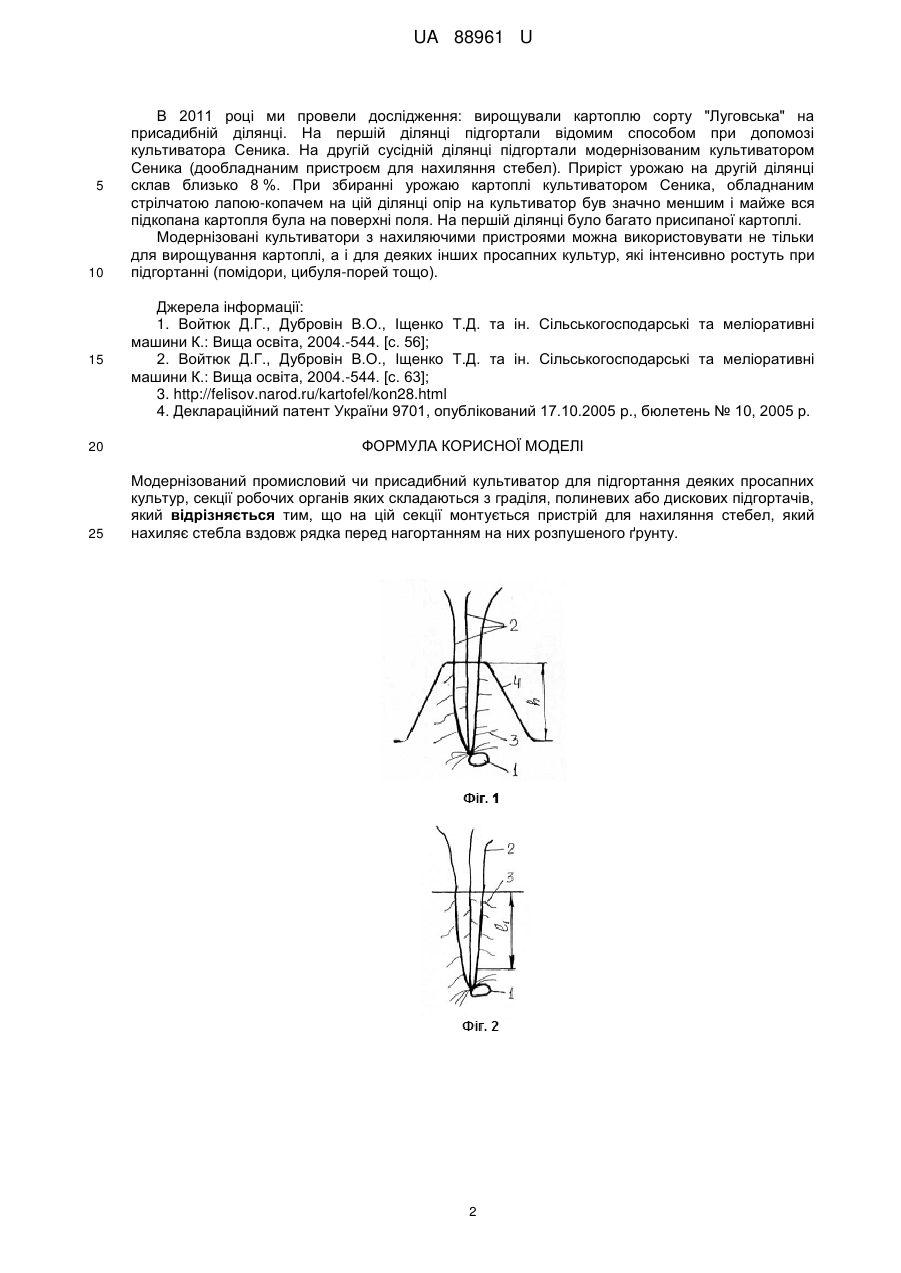

Реферат: Модернізований промисловий чи присадибний культиватор для підгортання деяких просапних культур, секції робочих органів яких складаються з граділя, полиневих або дискових підгортачів. На цій секції монтується пристрій для нахиляння стебел, який нахиляє стебла вздовж рядка перед нагортанням на них розпушеного ґрунту. UA 88961 U (12) UA 88961 U UA 88961 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технології вирощування сільськогосподарських культур і до машин для сільськогосподарського виробництва. Відомий спосіб підгортання сільськогосподарських культур полягає в тому, що ґрунт підрізується, піднімається, розпушується і зміщується в сторону рядка [1]. Відомий промисловий культиватор для підгортання картоплі КОН-2,8 складається з рамибруса, двох опорно-привідних коліс з пневматичними шинами, п'яти секцій робочих органів, чотирьох тарілчастих туковисівних апаратів, ланцюгової передачі та начіпного пристрою з двома секціями сітчастих борін. Кожна секція робочих органів має паралелограмний механізм, як і в культиваторі КРН-4,2, що складається з переднього і заднього кронштейнів, верхньої і нижньої ланок. Передній кронштейн кріплять до рами-бруса, а до заднього прикріплюють гряділь з тримачами робочих органів і копіювальне колесо з пневматичною шиною атмосферного тиску. Конструкцією заднього тримача передбачена можливість зміни кута входження лапи в ґрунт [2]. Загальний вид КОН-2,8 і його схема взято із [3]. Відомий присадибний культиватор Сеника, який складається із чотирикутної рами, виготовленої з кутників, в яких просвердлено технологічні отвори, стійки, диски, утримувачі, плоскорізальні робочі органи, стрілчасті лапи-копачі, висіваючі апарати, бункери для насіння [4]. Як показала практика, даний культиватор надзвичайно полегшує працю при вирощуванні просапних і овочевих культур на малих ділянках. Недоліком відомого способу підгортання і наведених конструкцій культиваторів є те, що при необхідності збільшити ділянку стебла, де ростуть додаткові корені, необхідно збільшити висоту нагорнутої частини гребеня. За таких умов витрачається більше енергії на підгортання, а при збиранні урожаю картоплі збільшується навантаження на елеватори комбайна. В основу корисної моделі поставлено задачу: перед нагортанням ґрунту стебла рослин нахилити. Поставлена задача вирішується тим, що при допомозі модернізованого культиватора стебла рослин нахиляються вздовж рядка нахиляючим пристроєм (який установлено на секцію робочих органів культиватора перед підгортачами) і на них нагортається розпушений ґрунт. Цей спосіб підгортання ефективний при вирощуванні картоплі. Нахиляючі пристрої можна установлювати як на промислові, так і на присадибні культиватори. Суть запропонованого винаходу пояснюється графічними матеріалами, на яких показано: Фіг. 1 - поперечний переріз рядка картоплі; Фіг. 2 - поздовжній переріз рядка картоплі при відомому способі підгортання; Фіг. 3 - поздовжній переріз рядка картоплі при підгортанні, яке виконане за допомогою модернізованого культиватора; Фіг. 4 - секція робочих органів модернізованого культиватора з нахиляючим пристроєм (вид збоку); Фіг. 5 - модернізований культиватор Сеника з нахиляючим пристроєм (вид зверху); Фіг. 6 - модернізований культиватор Сеника з нахиляючим пристроєм (вид збоку); На кресленнях однакові елементи показані однаковими позиціями: 1 - посаджена картопля, 2 - стебло, 3 - додаткові корені, 4 - контур гребеня, h - висота гребеня, l1 - частина рослини, на якій ростуть додаткові корені при відомому способі підгортання, l2 - частина рослини, на якій ростуть додаткові нові корені при модернізованому способі підгортання, α - кут нахиляння стебла, 5 - гряділь, 6 - підгортач, 7 - пластина нахиляння стебел, 8 - стійка пластини, 9 передній кутник, 10 - задній кутник, 11 - боковий кутник, 12 - стійка диска, 13 - диск, 14 - дишло. При підгортанні рослин модернізованим культиватором частина стебла l2, на якій ростуть додаткові корені більша за частину стебла l1 при відомому способі підгортання при однаковій висоті h нагорнутого гребеня. Секція робочих органів модернізованого промислового культиватора фіг. 4 складається з граділя 5, підгортача 6, пластини нахиляння стебел 7, стійок 8. Положення пластини нахиляння стебел 7 можна регулювати переміщуючи по горизонталі і вертикалі відносно граділя 5. Під час роботи культиватора пластина 7 нахиляє стебла, а підгортачі 6 підрізають, розпушують, піднімають і нагортають ґрунт на нахилені стебла. Модернізований культиватор Сеника фіг. 5, 6 складається з пластини нахиляння стебел 7, стійок 8, переднього кутника 9, заднього кутника 10, двох бокових кутників 11, двох стійок дисків 12, двох дисків 13 і дишла 14. Робота модернізованого культиватора Сеника і модернізованого промислового культиватора при підгортання аналогічні. 1 UA 88961 U 5 10 В 2011 році ми провели дослідження: вирощували картоплю сорту "Луговська" на присадибній ділянці. На першій ділянці підгортали відомим способом при допомозі культиватора Сеника. На другій сусідній ділянці підгортали модернізованим культиватором Сеника (дообладнаним пристроєм для нахиляння стебел). Приріст урожаю на другій ділянці склав близько 8 %. При збиранні урожаю картоплі культиватором Сеника, обладнаним стрілчатою лапою-копачем на цій ділянці опір на культиватор був значно меншим і майже вся підкопана картопля була на поверхні поля. На першій ділянці було багато присипаної картоплі. Модернізовані культиватори з нахиляючими пристроями можна використовувати не тільки для вирощування картоплі, а і для деяких інших просапних культур, які інтенсивно ростуть при підгортанні (помідори, цибуля-порей тощо). 15 Джерела інформації: 1. Войтюк Д.Г., Дубровін В.О., Іщенко Т.Д. та ін. Сільськогосподарські та меліоративні машини К.: Вища освіта, 2004.-544. [с. 56]; 2. Войтюк Д.Г., Дубровін В.О., Іщенко Т.Д. та ін. Сільськогосподарські та меліоративні машини К.: Вища освіта, 2004.-544. [с. 63]; 3. http://felisov.narod.ru/kartofel/kon28.html 4. Деклараційний патент України 9701, опублікований 17.10.2005 p., бюлетень № 10, 2005 р. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Модернізований промисловий чи присадибний культиватор для підгортання деяких просапних культур, секції робочих органів яких складаються з граділя, полиневих або дискових підгортачів, який відрізняється тим, що на цій секції монтується пристрій для нахиляння стебел, який нахиляє стебла вздовж рядка перед нагортанням на них розпушеного ґрунту. 2 UA 88961 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
