Пристрій для дослідження шнурової затяжки заготовки верху взуття

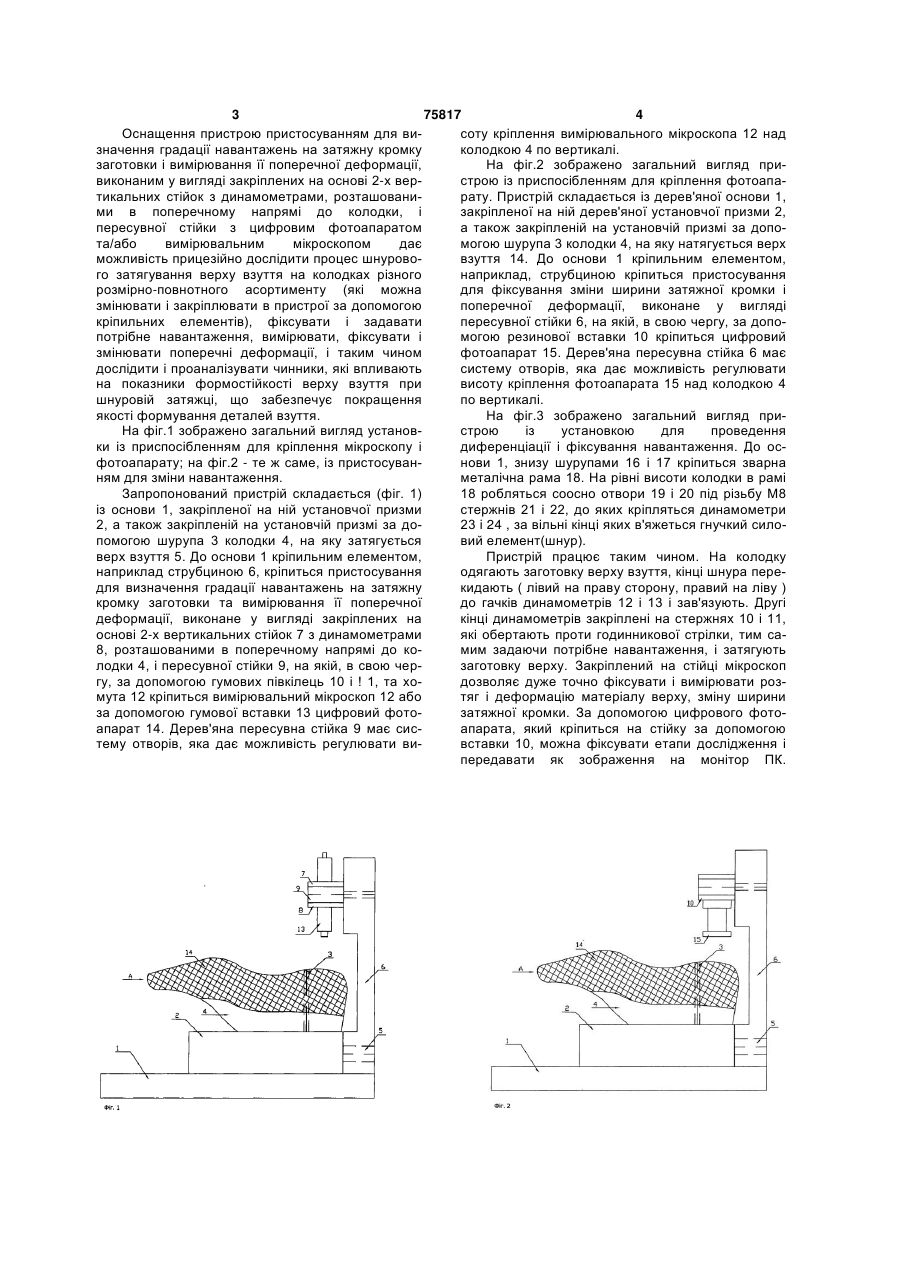

Пристрій для дослідження шнурової затяжки заготовки верху взуття, який містить основу і розташовану на ній установчу призму для прикріплення опорної площини взуттєвої колодки з натягнутим на останню верхом взуття, по периметру якого введений гнучкий силовий елемент, який відрізняється тим, що додатково оснащений пристосуванням для визначення градації навантажень на затяжну кромку заготовки і вимірювання її поперечної деформації, виконаним у вигляді закріплених на основі 2-х вертикальних стійок з динамометрами, розташованими в поперечному напрямі до колодки, і пересувної стійки з цифровим фотоапаратом та/або вимірювальним мікроскопом. (19) (21) 20041008466 (22) 18.10.2004 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Росул Руслан Васильович, Либа Володимир Петрович (73) Мукачівський технологічний інститут (56) Тонкови Л.А. "Автоматизация сборочных процессов в обувном производстве", Киев, Техника, 1984. - стр. 247 US 3972086, 2 A43D15/00, 21/00, 03.07.1976 SU 567437, 2 A43D9/00, 05.08.1977 SU 1729433, 5 A43D21/00, 30.04.1992 3 75817 4 Оснащення пристрою пристосуванням для висоту кріплення вимірювального мікроскопа 12 над значення градації навантажень на затяжну кромку колодкою 4 по вертикалі. заготовки і вимірювання її поперечної деформації, На фіг.2 зображено загальний вигляд привиконаним у вигляді закріплених на основі 2-х верстрою із приспосібленням для кріплення фотоапатикальних стійок з динамометрами, розташованирату. Пристрій складається із дерев'яної основи 1, ми в поперечному напрямі до колодки, і закріпленої на ній дерев'яної установчої призми 2, пересувної стійки з цифровим фотоапаратом а також закріпленій на установчій призмі за допота/або вимірювальним мікроскопом дає могою шурупа 3 колодки 4, на яку натягується верх можливість прицезійно дослідити процес шнурововзуття 14. До основи 1 кріпильним елементом, го затягування верху взуття на колодках різного наприклад, струбциною кріпиться пристосування розмірно-повнотного асортименту (які можна для фіксування зміни ширини затяжної кромки і змінювати і закріплювати в пристрої за допомогою поперечної деформації, виконане у вигляді кріпильних елементів), фіксувати і задавати пересувної стійки 6, на якій, в свою чергу, за допопотрібне навантаження, вимірювати, фіксувати і могою резинової вставки 10 кріпиться цифровий змінювати поперечні деформації, і таким чином фотоапарат 15. Дерев'яна пересувна стійка 6 має дослідити і проаналізувати чинники, які впливають систему отворів, яка дає можливість регулювати на показники формостійкості верху взуття при висоту кріплення фотоапарата 15 над колодкою 4 шнуровій затяжці, що забезпечує покращення по вертикалі. якості формування деталей взуття. На фіг.3 зображено загальний вигляд приНа фіг.1 зображено загальний вигляд установстрою із установкою для проведення ки із приспосібленням для кріплення мікроскопу і диференціації і фіксування навантаження. До осфотоапарату; на фіг.2 - те ж саме, із пристосуваннови 1, знизу шурупами 16 і 17 кріпиться зварна ням для зміни навантаження. металічна рама 18. На рівні висоти колодки в рамі Запропонований пристрій складається (фіг. 1) 18 робляться соосно отвори 19 і 20 під різьбу М8 із основи 1, закріпленої на ній установчої призми стержнів 21 і 22, до яких кріпляться динамометри 2, а також закріпленій на установчій призмі за до23 і 24 , за вільні кінці яких в'яжеться гнучкий силопомогою шурупа 3 колодки 4, на яку затягується вий елемент(шнур). верх взуття 5. До основи 1 кріпильним елементом, Пристрій працює таким чином. На колодку наприклад струбциною 6, кріпиться пристосування одягають заготовку верху взуття, кінці шнура передля визначення градації навантажень на затяжну кидають ( лівий на праву сторону, правий на ліву ) кромку заготовки та вимірювання її поперечної до гачків динамометрів 12 і 13 і зав'язують. Другі деформації, виконане у вигляді закріплених на кінці динамометрів закріплені на стержнях 10 і 11, основі 2-х вертикальних стійок 7 з динамометрами які обертають проти годинникової стрілки, тим са8, розташованими в поперечному напрямі до комим задаючи потрібне навантаження, і затягують лодки 4, і пересувної стійки 9, на якій, в свою черзаготовку верху. Закріплений на стійці мікроскоп гу, за допомогою гумових півкілець 10 і ! 1, та ходозволяє дуже точно фіксувати і вимірювати розмута 12 кріпиться вимірювальний мікроскоп 12 або тяг і деформацію матеріалу верху, зміну ширини за допомогою гумової вставки 13 цифровий фотозатяжної кромки. За допомогою цифрового фотоапарат 14. Дерев'яна пересувна стійка 9 має сисапарата, який кріпиться на стійку за допомогою тему отворів, яка дає можливість регулювати вивставки 10, можна фіксувати етапи дослідження і передавати як зображення на монітор ПК. 5 Комп’ютерна верстка М. Клюкін 75817 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
