Профілактично-лікувальний пристрій

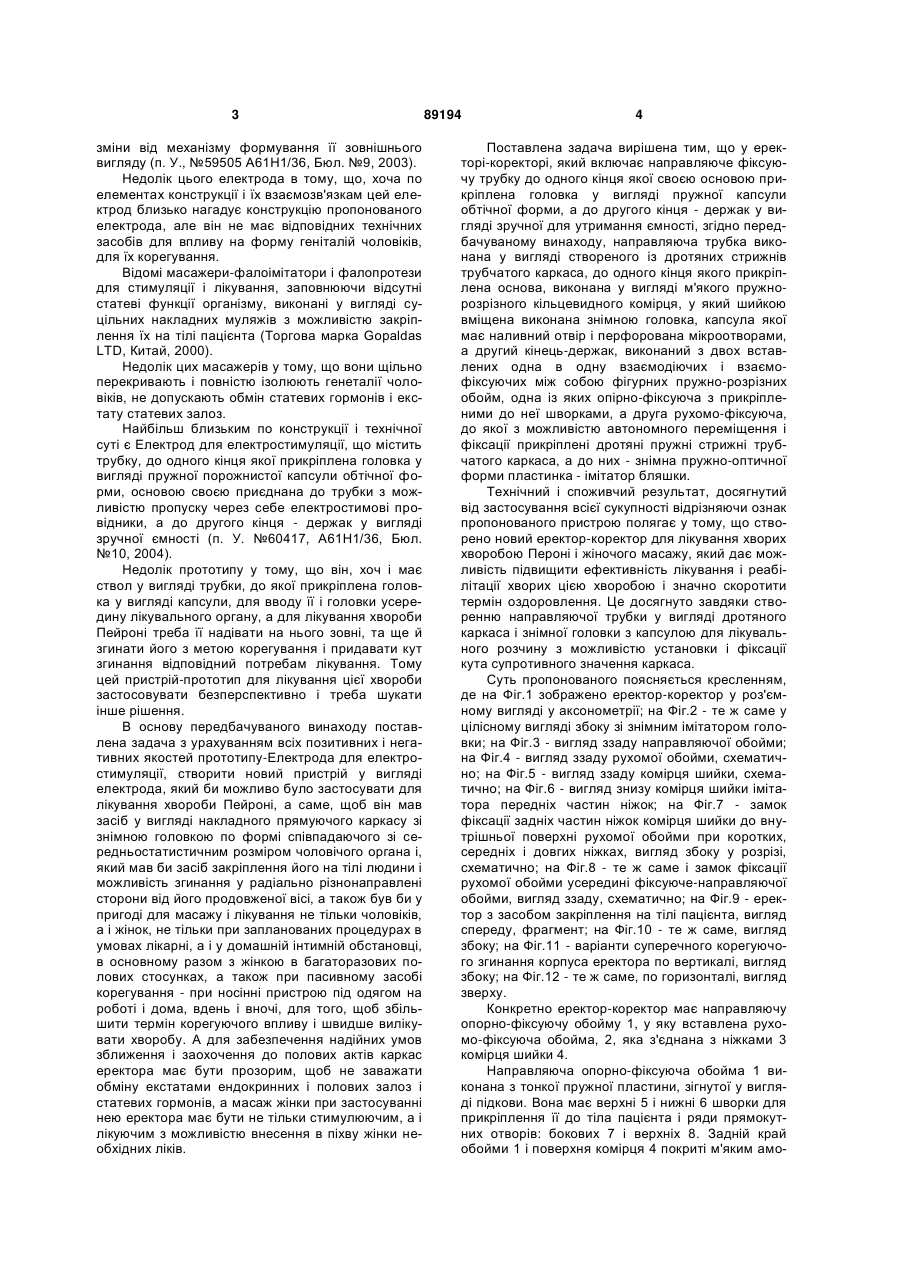

Профілактично-лікувальний пристрій, що включає трубку, до одного кінця якої основою при 3 зміни від механізму формування її зовнішнього вигляду (п. У., №59505 А61Н1/36, Бюл. №9, 2003). Недолік цього електрода в тому, що, хоча по елементах конструкції і їх взаємозв'язкам цей електрод близько нагадує конструкцію пропонованого електрода, але він не має відповідних технічних засобів для впливу на форму геніталій чоловіків, для їх корегування. Відомі масажери-фалоімітатори і фалопротези для стимуляції і лікування, заповнюючи відсутні статеві функції організму, виконані у вигляді суцільних накладних муляжів з можливістю закріплення їх на тілі пацієнта (Торгова марка Gopaldas LTD, Китай, 2000). Недолік цих масажерів у тому, що вони щільно перекривають і повністю ізолюють генеталії чоловіків, не допускають обмін статевих гормонів і екстату статевих залоз. Найбільш близьким по конструкції і технічної суті є Електрод для електростимуляції, що містить трубку, до одного кінця якої прикріплена головка у вигляді пружної порожнистої капсули обтічної форми, основою своєю приєднана до трубки з можливістю пропуску через себе електростимові провідники, а до другого кінця - держак у вигляді зручної ємності (п. У. №60417, А61Н1/36, Бюл. №10, 2004). Недолік прототипу у тому, що він, хоч і має ствол у вигляді трубки, до якої прикріплена головка у вигляді капсули, для вводу її і головки усередину лікувального органу, а для лікування хвороби Пейроні треба її надівати на нього зовні, та ще й згинати його з метою корегування і придавати кут згинання відповідний потребам лікування. Тому цей пристрій-прототип для лікування цієї хвороби застосовувати безперспективно і треба шукати інше рішення. В основу передбачуваного винаходу поставлена задача з урахуванням всіх позитивних і негативних якостей прототипу-Електрода для електростимуляції, створити новий пристрій у вигляді електрода, який би можливо було застосувати для лікування хвороби Пейроні, а саме, щоб він мав засіб у вигляді накладного прямуючого каркасу зі знімною головкою по формі співпадаючого зі середньостатистичним розміром чоловічого органа і, який мав би засіб закріплення його на тілі людини і можливість згинання у радіально різнонаправлені сторони від його продовженої вісі, а також був би у пригоді для масажу і лікування не тільки чоловіків, а і жінок, не тільки при запланованих процедурах в умовах лікарні, а і у домашній інтимній обстановці, в основному разом з жінкою в багаторазових полових стосунках, а також при пасивному засобі корегування - при носінні пристрою під одягом на роботі і дома, вдень і вночі, для того, щоб збільшити термін корегуючого впливу і швидше вилікувати хворобу. А для забезпечення надійних умов зближення і заохочення до полових актів каркас еректора має бути прозорим, щоб не заважати обміну екстатами ендокринних і полових залоз і статевих гормонів, а масаж жінки при застосуванні нею еректора має бути не тільки стимулюючим, а і лікуючим з можливістю внесення в піхву жінки необхідних ліків. 89194 4 Поставлена задача вирішена тим, що у еректорі-коректорі, який включає направляюче фіксуючу трубку до одного кінця якої своєю основою прикріплена головка у вигляді пружної капсули обтічної форми, а до другого кінця - держак у вигляді зручної для утримання ємності, згідно передбачуваному винаходу, направляюча трубка виконана у вигляді створеного із дротяних стрижнів трубчатого каркаса, до одного кінця якого прикріплена основа, виконана у вигляді м'якого пружнорозрізного кільцевидного комірця, у який шийкою вміщена виконана знімною головка, капсула якої має наливний отвір і перфорована мікроотворами, а другий кінець-держак, виконаний з двох вставлених одна в одну взаємодіючих і взаємофіксуючих між собою фігурних пружно-розрізних обойм, одна із яких опірно-фіксуюча з прикріпленими до неї шворками, а друга рухомо-фіксуюча, до якої з можливістю автономного переміщення і фіксації прикріплені дротяні пружні стрижні трубчатого каркаса, а до них - знімна пружно-оптичної форми пластинка - імітатор бляшки. Технічний і споживчий результат, досягнутий від застосування всієї сукупності відрізняючи ознак пропонованого пристрою полягає у тому, що створено новий еректор-коректор для лікування хворих хворобою Пероні і жіночого масажу, який дає можливість підвищити ефективність лікування і реабілітації хворих цією хворобою і значно скоротити термін оздоровлення. Це досягнуто завдяки створенню направляючої трубки у вигляді дротяного каркаса і знімної головки з капсулою для лікувального розчину з можливістю установки і фіксації кута супротивного значення каркаса. Суть пропонованого поясняється кресленням, де на Фіг.1 зображено еректор-коректор у роз'ємному вигляді у аксонометрії; на Фіг.2 - те ж саме у цілісному вигляді збоку зі знімним імітатором головки; на Фіг.3 - вигляд ззаду направляючої обойми; на Фіг.4 - вигляд ззаду рухомої обойми, схематично; на Фіг.5 - вигляд ззаду комірця шийки, схематично; на Фіг.6 - вигляд знизу комірця шийки імітатора передніх частин ніжок; на Фіг.7 - замок фіксації задніх частин ніжок комірця шийки до внутрішньої поверхні рухомої обойми при коротких, середніх і довгих ніжках, вигляд збоку у розрізі, схематично; на Фіг.8 - те ж саме і замок фіксації рухомої обойми усередині фіксуюче-направляючої обойми, вигляд ззаду, схематично; на Фіг.9 - еректор з засобом закріплення на тілі пацієнта, вигляд спереду, фрагмент; на Фіг.10 - те ж саме, вигляд збоку; на Фіг.11 - варіанти суперечного корегуючого згинання корпуса еректора по вертикалі, вигляд збоку; на Фіг.12 - те ж саме, по горизонталі, вигляд зверху. Конкретно еректор-коректор має направляючу опорно-фіксуючу обойму 1, у яку вставлена рухомо-фіксуюча обойма, 2, яка з'єднана з ніжками 3 комірця шийки 4. Направляюча опорно-фіксуюча обойма 1 виконана з тонкої пружної пластини, зігнутої у вигляді підкови. Вона має верхні 5 і нижні 6 шворки для прикріплення її до тіла пацієнта і ряди прямокутних отворів: бокових 7 і верхніх 8. Задній край обойми 1 і поверхня комірця 4 покриті м'яким амо 5 ртизуючим покриттям 9 (Фіг.1, 2, 3). Усередину обойми 1 вставлена з можливістю повздовжнього пересування і фіксації рухомо-фіксуюча обойма 2. Вона теж виконана у вигляді пружної тонкої пластини з розрізом знизу і її звужені нижні краї з'єднані між собою по принципу китового вуса і перекриті пружною трубкою 10 (Фіг.4). Усередині її розташовані ряди отворів, співпадаючих по місці з отворами 7 і 8 і бокові 11 і верхні 12, але круглої форми. Зовні обойми 2 виконані прямокутні подібні паралелепіпеду зачепи, виконані по формі отворів 7 і 8 - теж боковий 13 і верхній 14, які співпадають по напрямку з круглими отворами 11 і 12 і перекриті зачепами 13 і 14. Отвори 11 і 12 являються глухими, тобто перекритими зовні і мають вигляд ямок. У ці ямки 11 і 12 входять зачепи 15, виконані на ніжках 3. Кожний зачіп 15 разом з відповідною йому ямкою (11, 12) створює замок 16 (Фіг.7), а проти нього - інший зачіп (13 або 14) створює замок 17 (Фіг.8), з'єднуючий обидві обойми. Кожна ніжка виконана у вигляді дротяного пружного стрижня, який має основу 18 у вигляді пружної пластинки і саме на ній з зовнішнього боку закріплено зачіп 15 (Фіг.7) за винятком нижньої ніжки. Яка прикріплена безпосередньо до обойми 2 - до її трубки 10. Другий - передній кінець кожної ніжки скріплено з комірцем 4 шийки, який разом з ніжками 3 і обоймою 2 створює каркас еректора, вміщений у обойму 1 (Фіг.2). Комірець 4 еректора виконано у вигляді пружного кільця з розрізом знизу, кінцівки якого створюють з'єднання у виді китового вуса 19, перекритого покриттям 9 у вигляді м'якої трубки 20. Еректор доповнено імітатором бляшки 21, виконаним у вигляді овалоподібної вигнутої по формі обойми 2 тонкої пружної пластинки з можливістю вміщення її і фіксації під одну із ніжок 3 - під ту, яка знаходиться на місці згинання каркаса (Фіг.22). Для проведення жіночого масажу передбачено у еректорі його знімну головку 22, порожнина якої слугує вміщенню лікувальних розчинів, які вливають у головку через отвір 5 пробкою 23, а використовують їх при виході із неї через отвори 24 (Фіг.2, 6). Користуються коректором для лікування чоловічої хвороби Пейроні, а також для проведення жіночого масажу. Для цього заздалегідь, виходячи із необхідності установки довжини і кута напрямку згинання каркаса, закріпляють ніжки 3 комірця 4 у обойми 2 спочатку з однаковою довжиною, тобто основи 18 ніжок з'єднують зачепами 15 з ямками 11, 12, розташованими на однаковій відстані від краю обойми 2, при цьому каркас еректора буде мати прямий вигляд, у якому він і використовується у прив'язаному до тіла пацієнта (Фіг.9, 10) вигляді і таким чином застосовується у полових стосунках. Для більш активного випрямлення пеніса його згинають у бік, протилежний напрямку відхилення, обумовленого хворобою. Це досягається використанням зігнутого у цей протилежний бік каркаса еректора, який деформують - згинають тим, що змінюють довжину ніжок 3 і, наприклад, верхню ніжку скорочують (верхнє положення у замку 16, Фіг.7), а нижня прикріплена до обойми 2, залишається незмінною, і тоді каркас буде мати вигляд середньої фігури (Фіг.11),тобто зігнутий 89194 6 хворобою до низу пеніс буде піднятий комірцем 4 угору і буде використовуватися при половому акті у такому стані, що має посилити ефект лікування. При бокових згинаннях одна ніжка збільшується по довжині а протилежна - зменшується у відповідних замках 16 і це забезпечує супротивне згинання пеніса у горизонтальному напрямку (Фіг.12). Бажано при лікуванні збільшувати довжину каркаса поступово і таким чином потроху відтягувати комірцем 4 пеніс від обойми 1, яка закріплена шворками 5, 6 на тілі пацієнта і складає опору. Це також має збільшувати ефект лікування, для чого поступово витягують каркас із обойми 1, кожний раз відстопоруючи, а потім знов, при збільшенні довжини еректора, фіксуючи обойму 2, у обоймі 1 замками 17 (Фіг.8). При необхідності виконання значних лікувальних згинань каркаса використовують імітатор бляшки 21, пластинку якого підкладають під ту ніжку, яка знаходиться з боку згинання пеніса. Коливання усередині печерних тіл і зміни товщини пеніса забезпечується тим, що обойма виконана пружною і має знизу отвір для вміщення мошонки, при тому обойма 2 і комірець 3 теж пружні і мають знизу однакові стикуючи вузли у вигляді з'єднань китовий вус, перекритих для запобігання защемлень м'якими пружними трубками 10 і 20 (Фіг.2, 3, 4, 5, 6). Так готується і використовується еректор чоловіками в процесі полових актів і без них - при їх активних діях, відпочинку і нічному сні (Фіг.1). Таким чином еректор застосовують при лікуванні спочатку у прямому стані, а потім зігнутим у бік, протилежний тому, у який пеніс було зігнуто хворобою. При цьому забезпечено поступове збільшення, або зменшення його довжини, чи товщини без застосування, чи з застосуванням імітатора бляшки 21. Це забезпечує надійне корегування форми пеніса головним чином у процесі полового акту а також без нього - при роботі, відпочинку, чи нічному сні. Жіночий же масаж виконується при застосуванні головки 22 з введенням чи без введення ліків (Фіг.2, 6). Технічною і споживчою перевагою пропонованого пристрою над прототипом є те, що він не жорсткий і холодний як цільний пластмасовий фалопротез, а м'який, пружній і не холодний, що важливо для лікування. Крим того він не ізолює тіло чоловіка і жінки при половому акті, а забезпечує тісне з'єднання їх плоті і уражених при хворобі тканин, які мають при лікуванні більш близьке контактування між собою, яке поступово посилюється і відновлюється при більш доцільних для цього умовах. До того ж тільки еректор забезпечує обмін між чоловічою і жіночою статевими системами, обмін половими екстрактами, виділенням ендокринних залоз і гормонів. Важливо для корегування викривлень пенісу не тільки випростовувати його до прямого стану, а і перегинати його у протилежний бік порівняно з тим боком, у який його зігнула хвороба. Цей важливий акт корегування, який потребує строгого управління, не може бути реалізований ні відомими аналогами, ні прототипом. Тім більш, що термін корегуючого впливу може бути значно збільшено, а ефект лікування підвищено за рахунок того, що пропонований еректор при відпо 7 відній довжині можливо застосовувати при багаторазових полових стосунках, а , якщо зменшити його по довжині, то і при діловій діяльності чоловіків і в процесі їх повсякденного відпочинку і в нічному сні. Нарешті, жіночий масаж з застосуванням і без застосування лікувальних розчинів є важливим засобом розширення функціональних можливостей пристрою і в цьому теж проявляється перевага над прототипом. Впевнені у тому, що подібні пристрої можуть значно поліпшити умови лікування хвороби Пейроні, зменшити страждання хворих, суттєво скоротити термін лікування і реабілітації чоловіків і жінок. При цьому треба мати на увазі, що пропонований еректор, його лікувальний вплив, не направлений на нехтування сучасних методів лікування хвороби Пейроні, а слугує лише як доповнюючий засіб профілактики і лікування цієї хвороби і реабілітації хворих, а також те, що він забезпечує створення умов для лікування в таких напрямках для чоловіків: 89194 8 - супротивне вигинання пеніса і фіксація його у стані протилежного вигибу якомога більш тривалий час; - розтягування і стискування (осадження) пеніса у стані полового збудження оптимальної кількості процедур; - застосування його в основному у стані сексополового збудження, а також у звичайних умовах життєдіяльності пацієнта. Для жінок (окремо і разом): - масаж піхви; - лікувальне збудження; - внесення лікувальних розчинів. Таким чином: звичайно, що найбільш радикальним методом позбуття хвороби Пейроні є хірургічне втручання, але не кожному воно показане, тому, якщо неможливо скористатися хірургічним методом, є можливість застосувати пропонований пристрій, який дасть можливість не лише забезпечити природні стосунки між хворим чоловіком і здоровою жінкою, а і народити їм здорових дітей. 9 Комп’ютерна верстка Т. Чепелева 89194 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
