Гідророзподільник

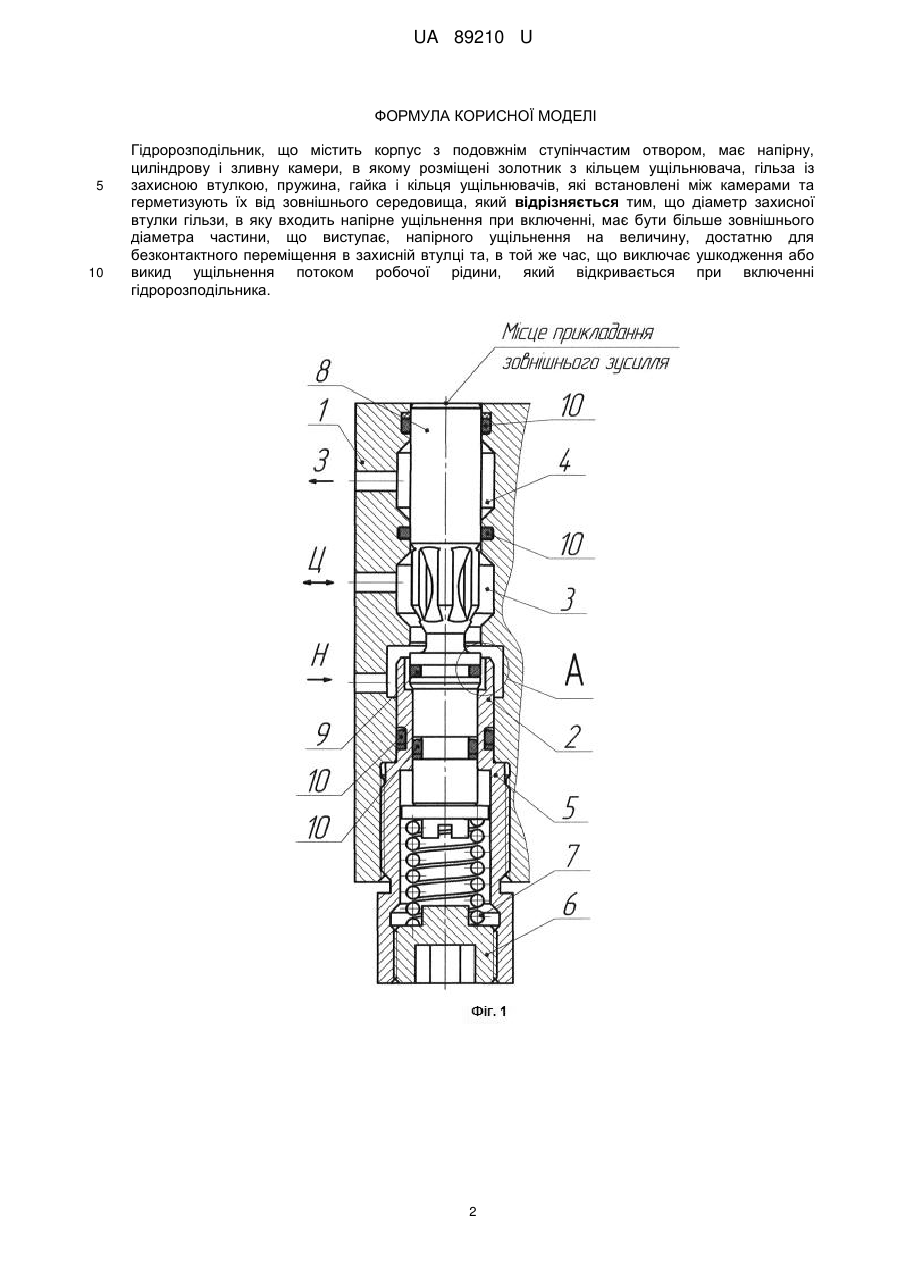

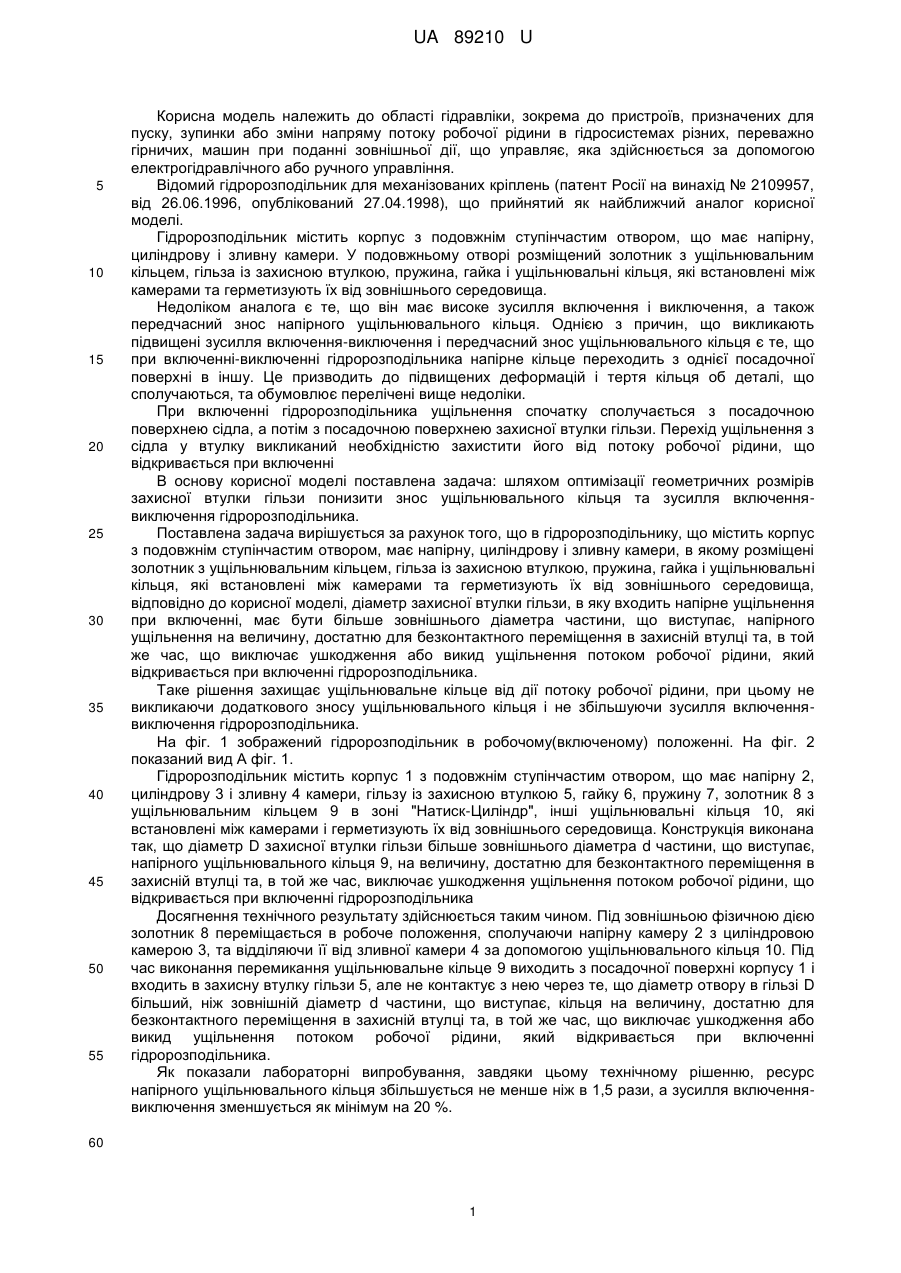

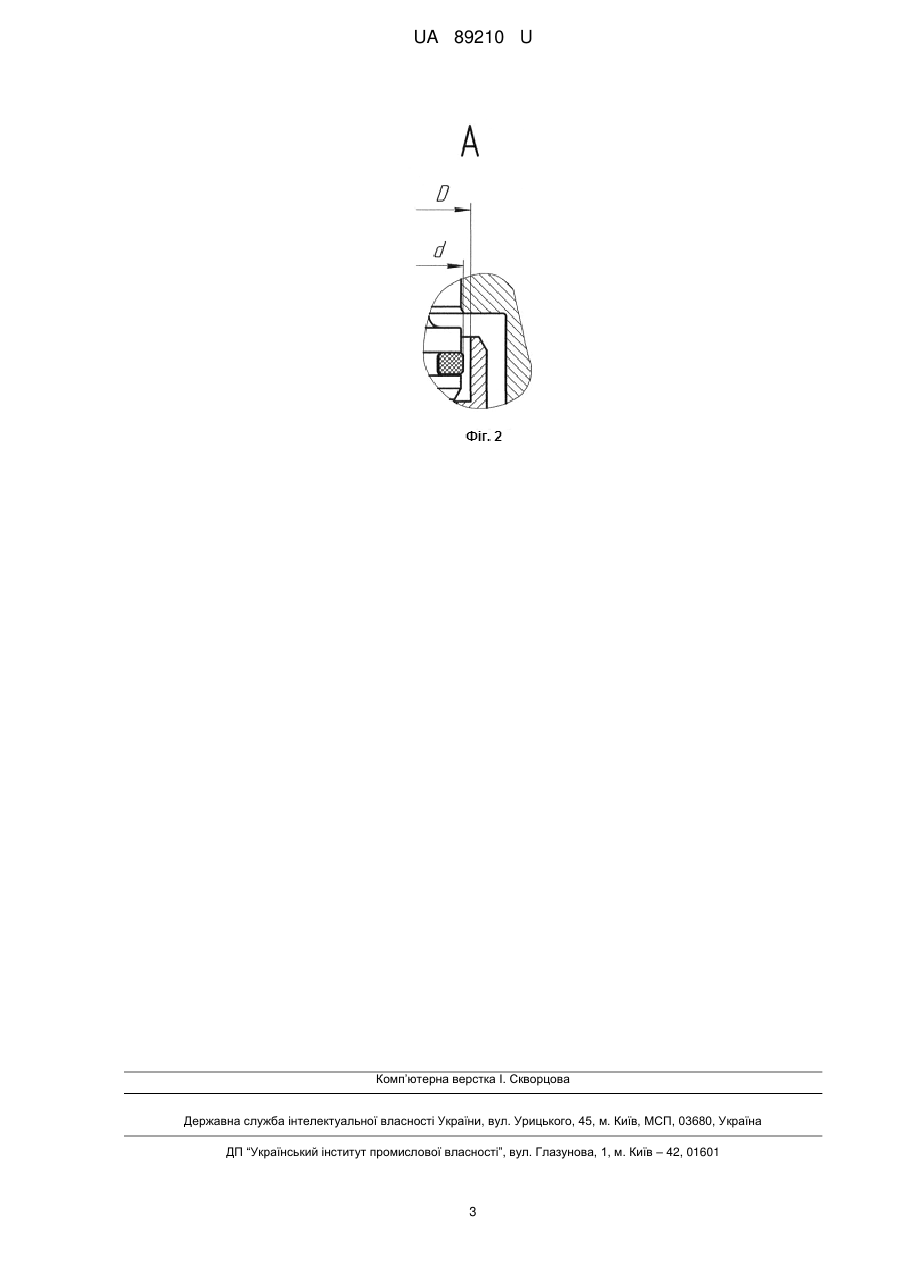

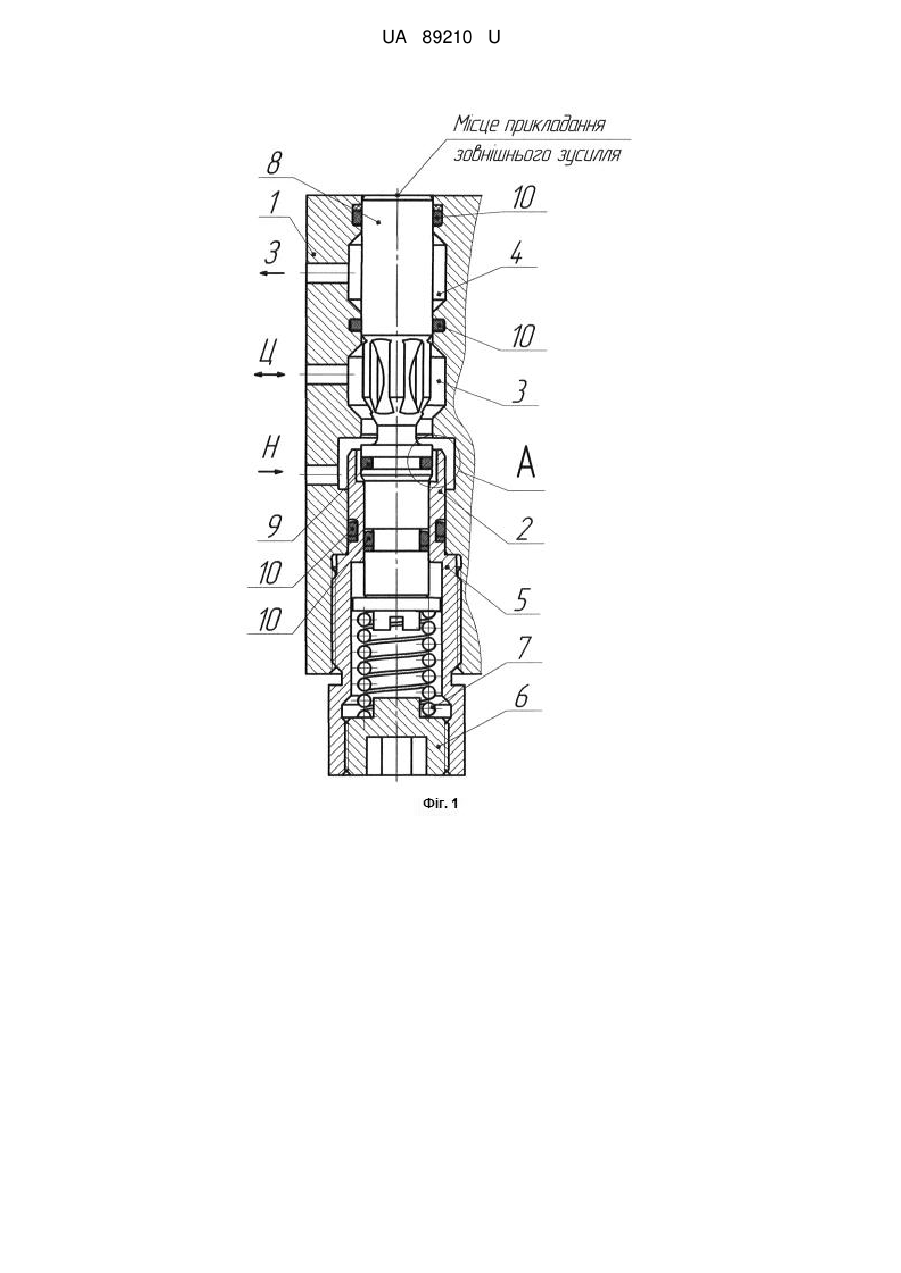

Реферат: Гідророзподільник містить корпус з подовжнім ступінчастим отвором, має напірну, циліндрову і зливну камери, в якому розміщені золотник з кільцем ущільнювача, гільза із захисною втулкою, пружина, гайка і кільця ущільнювачів, які встановлені між камерами та герметизують їх від зовнішнього середовища. Діаметр захисної втулки гільзи, в яку входить напірне ущільнення при включенні, має бути більше зовнішнього діаметра частини, що виступає, напірного ущільнення на величину, достатню для безконтактного переміщення в захисній втулці та, в той же час, що виключає ушкодження або викид ущільнення потоком робочої рідини, який відкривається при включенні гідророзподільника. UA 89210 U (12) UA 89210 U UA 89210 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області гідравліки, зокрема до пристроїв, призначених для пуску, зупинки або зміни напряму потоку робочої рідини в гідросистемах різних, переважно гірничих, машин при поданні зовнішньої дії, що управляє, яка здійснюється за допомогою електрогідравлічного або ручного управління. Відомий гідророзподільник для механізованих кріплень (патент Росії на винахід № 2109957, від 26.06.1996, опублікований 27.04.1998), що прийнятий як найближчий аналог корисної моделі. Гідророзподільник містить корпус з подовжнім ступінчастим отвором, що має напірну, циліндрову і зливну камери. У подовжньому отворі розміщений золотник з ущільнювальним кільцем, гільза із захисною втулкою, пружина, гайка і ущільнювальні кільця, які встановлені між камерами та герметизують їх від зовнішнього середовища. Недоліком аналога є те, що він має високе зусилля включення і виключення, а також передчасний знос напірного ущільнювального кільця. Однією з причин, що викликають підвищені зусилля включення-виключення і передчасний знос ущільнювального кільця є те, що при включенні-виключенні гідророзподільника напірне кільце переходить з однієї посадочної поверхні в іншу. Це призводить до підвищених деформацій і тертя кільця об деталі, що сполучаються, та обумовлює перелічені вище недоліки. При включенні гідророзподільника ущільнення спочатку сполучається з посадочною поверхнею сідла, а потім з посадочною поверхнею захисної втулки гільзи. Перехід ущільнення з сідла у втулку викликаний необхідністю захистити його від потоку робочої рідини, що відкривається при включенні В основу корисної моделі поставлена задача: шляхом оптимізації геометричних розмірів захисної втулки гільзи понизити знос ущільнювального кільця та зусилля включеннявиключення гідророзподільника. Поставлена задача вирішується за рахунок того, що в гідророзподільнику, що містить корпус з подовжнім ступінчастим отвором, має напірну, циліндрову і зливну камери, в якому розміщені золотник з ущільнювальним кільцем, гільза із захисною втулкою, пружина, гайка і ущільнювальні кільця, які встановлені між камерами та герметизують їх від зовнішнього середовища, відповідно до корисної моделі, діаметр захисної втулки гільзи, в яку входить напірне ущільнення при включенні, має бути більше зовнішнього діаметра частини, що виступає, напірного ущільнення на величину, достатню для безконтактного переміщення в захисній втулці та, в той же час, що виключає ушкодження або викид ущільнення потоком робочої рідини, який відкривається при включенні гідророзподільника. Таке рішення захищає ущільнювальне кільце від дії потоку робочої рідини, при цьому не викликаючи додаткового зносу ущільнювального кільця і не збільшуючи зусилля включеннявиключення гідророзподільника. На фіг. 1 зображений гідророзподільник в робочому(включеному) положенні. На фіг. 2 показаний вид А фіг. 1. Гідророзподільник містить корпус 1 з подовжнім ступінчастим отвором, що має напірну 2, циліндрову 3 і зливну 4 камери, гільзу із захисною втулкою 5, гайку 6, пружину 7, золотник 8 з ущільнювальним кільцем 9 в зоні "Натиск-Циліндр", інші ущільнювальні кільця 10, які встановлені між камерами і герметизують їх від зовнішнього середовища. Конструкція виконана так, що діаметр D захисної втулки гільзи більше зовнішнього діаметра d частини, що виступає, напірного ущільнювального кільця 9, на величину, достатню для безконтактного переміщення в захисній втулці та, в той же час, виключає ушкодження ущільнення потоком робочої рідини, що відкривається при включенні гідророзподільника Досягнення технічного результату здійснюється таким чином. Під зовнішньою фізичною дією золотник 8 переміщається в робоче положення, сполучаючи напірну камеру 2 з циліндровою камерою 3, та відділяючи її від зливної камери 4 за допомогою ущільнювального кільця 10. Під час виконання перемикання ущільнювальне кільце 9 виходить з посадочної поверхні корпусу 1 і входить в захисну втулку гільзи 5, але не контактує з нею через те, що діаметр отвору в гільзі D більший, ніж зовнішній діаметр d частини, що виступає, кільця на величину, достатню для безконтактного переміщення в захисній втулці та, в той же час, що виключає ушкодження або викид ущільнення потоком робочої рідини, який відкривається при включенні гідророзподільника. Як показали лабораторні випробування, завдяки цьому технічному рішенню, ресурс напірного ущільнювального кільця збільшується не менше ніж в 1,5 рази, а зусилля включеннявиключення зменшується як мінімум на 20 %. 60 1 UA 89210 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Гідророзподільник, що містить корпус з подовжнім ступінчастим отвором, має напірну, циліндрову і зливну камери, в якому розміщені золотник з кільцем ущільнювача, гільза із захисною втулкою, пружина, гайка і кільця ущільнювачів, які встановлені між камерами та герметизують їх від зовнішнього середовища, який відрізняється тим, що діаметр захисної втулки гільзи, в яку входить напірне ущільнення при включенні, має бути більше зовнішнього діаметра частини, що виступає, напірного ущільнення на величину, достатню для безконтактного переміщення в захисній втулці та, в той же час, що виключає ушкодження або викид ущільнення потоком робочої рідини, який відкривається при включенні гідророзподільника. 2 UA 89210 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
