Клапан запобіжний

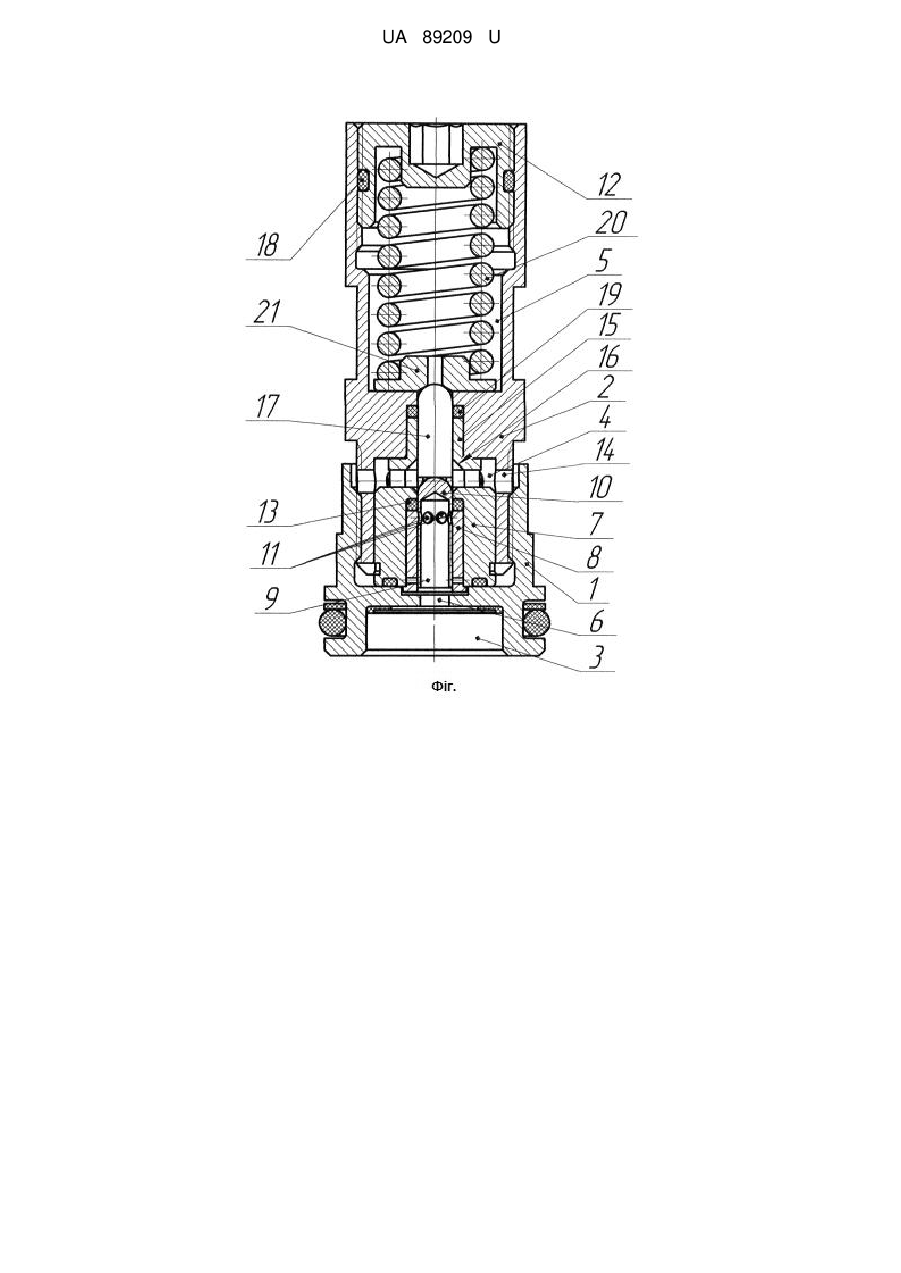

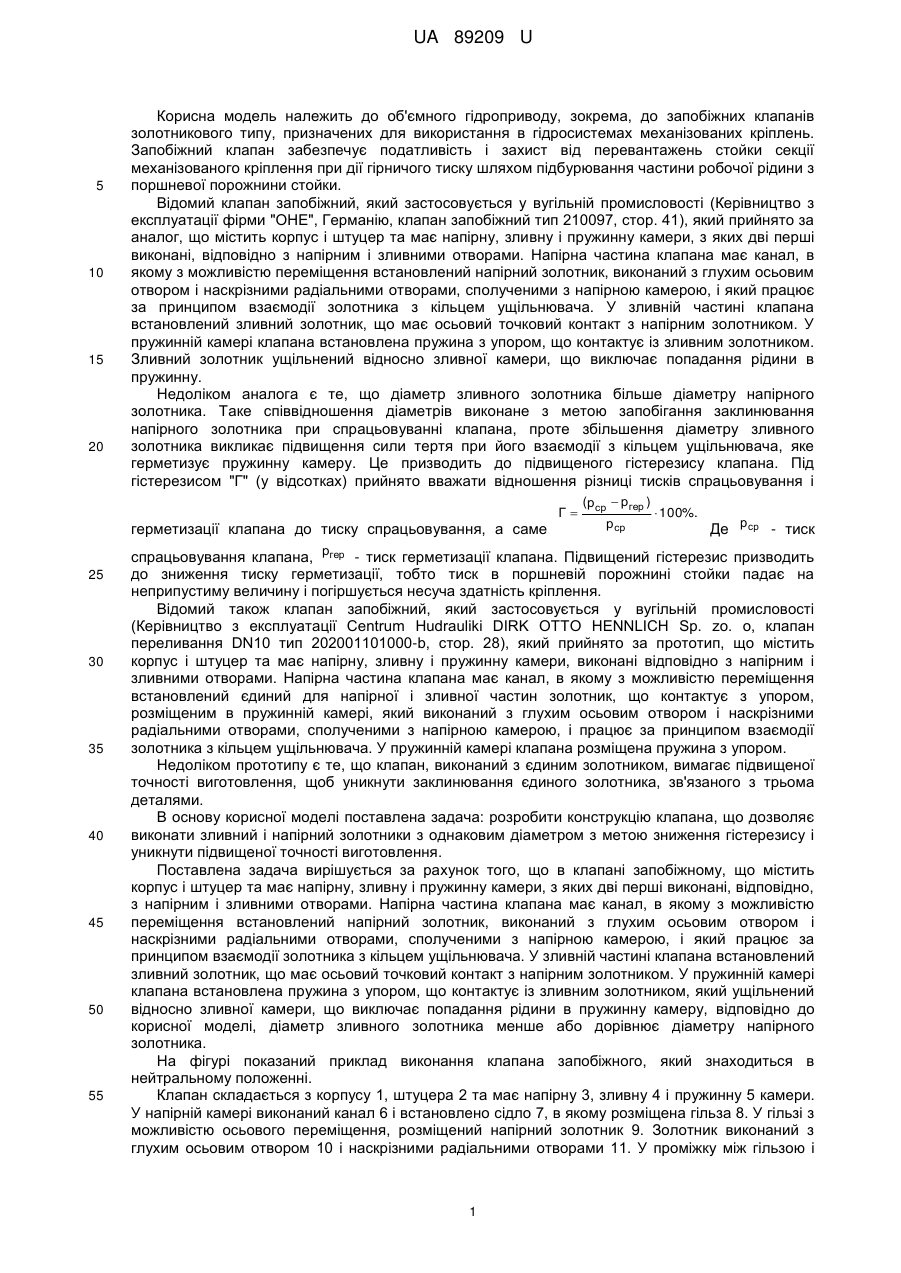

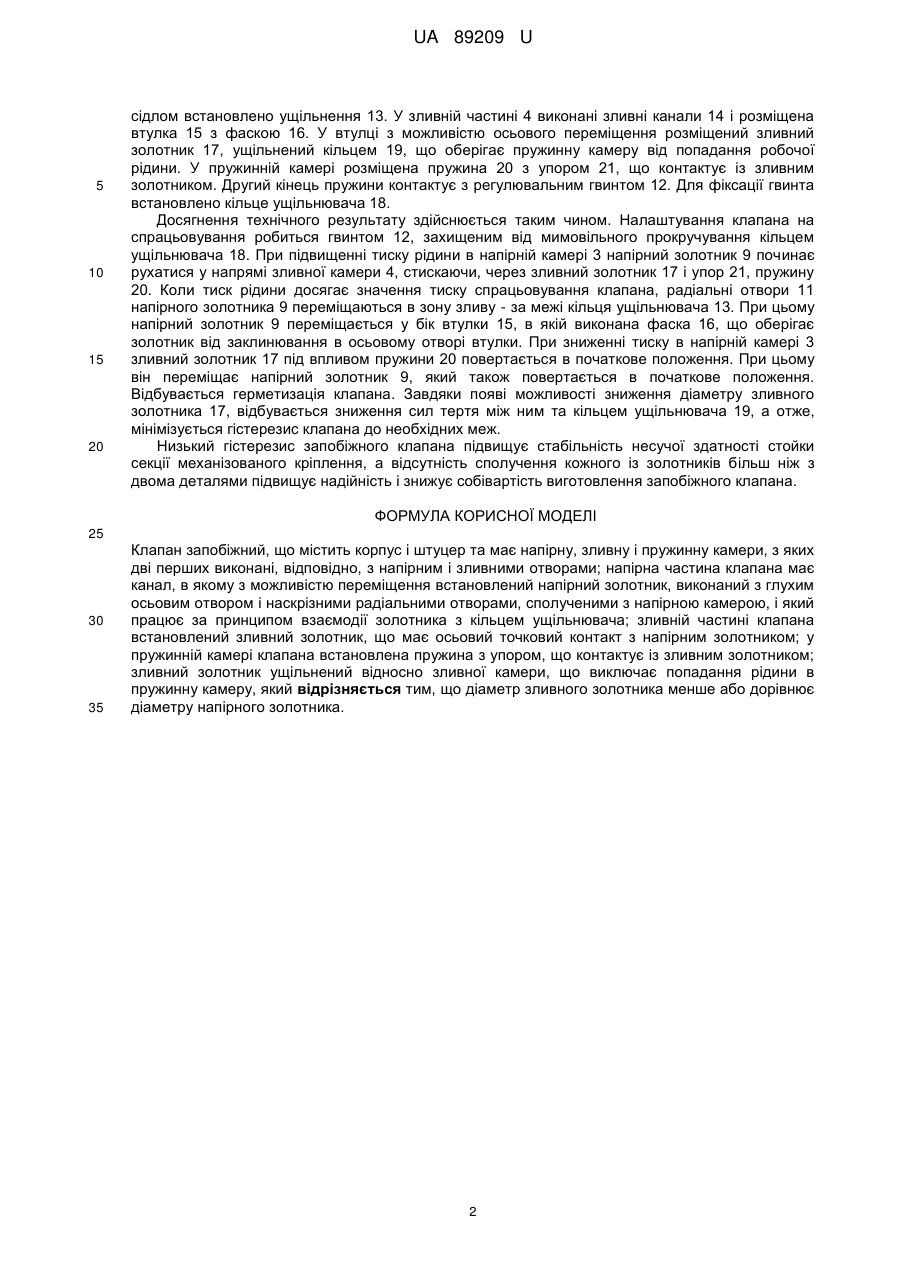

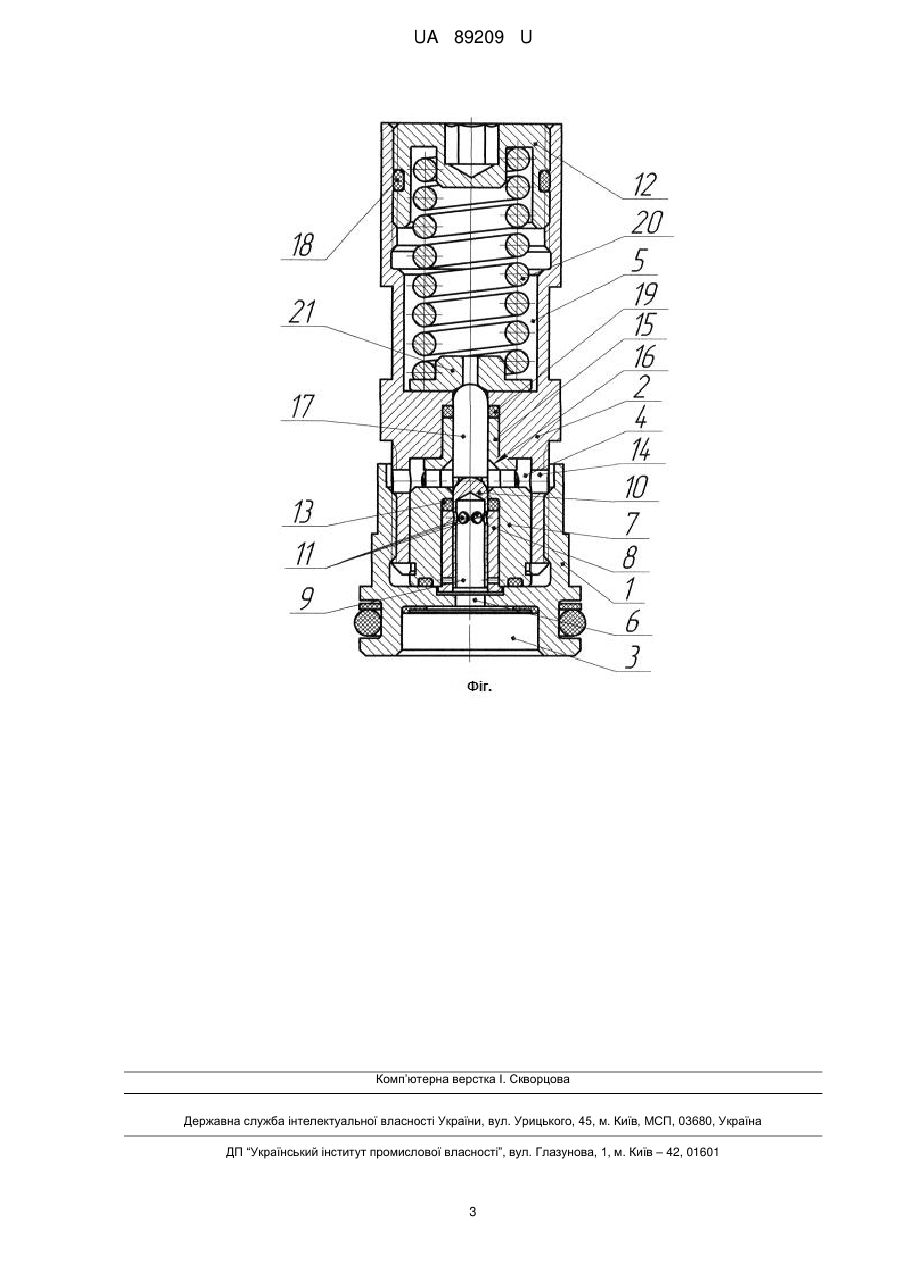

Реферат: Клапан запобіжний містить корпус і штуцер та має напірну, зливну і пружинну камери, з яких дві перших виконані, відповідно, з напірним і зливними отворами; напірна частина клапана має канал, в якому з можливістю переміщення встановлений напірний золотник, виконаний з глухим осьовим отвором і наскрізними радіальними отворами, сполученими з напірною камерою, і який працює за принципом взаємодії золотника з кільцем ущільнювача; зливній частині клапана встановлений зливний золотник, що має осьовий точковий контакт з напірним золотником; у пружинній камері клапана встановлена пружина з упором, що контактує із зливним золотником; зливний золотник ущільнений відносно зливної камери, що виключає попадання рідини в пружинну камеру. Діаметр зливного золотника менше або дорівнює діаметру напірного золотника. UA 89209 U (12) UA 89209 U UA 89209 U 5 10 15 20 Корисна модель належить до об'ємного гідроприводу, зокрема, до запобіжних клапанів золотникового типу, призначених для використання в гідросистемах механізованих кріплень. Запобіжний клапан забезпечує податливість і захист від перевантажень стойки секції механізованого кріплення при дії гірничого тиску шляхом підбурювання частини робочої рідини з поршневої порожнини стойки. Відомий клапан запобіжний, який застосовується у вугільній промисловості (Керівництво з експлуатації фірми "ОНЕ", Германію, клапан запобіжний тип 210097, стор. 41), який прийнято за аналог, що містить корпус і штуцер та має напірну, зливну і пружинну камери, з яких дві перші виконані, відповідно з напірним і зливними отворами. Напірна частина клапана має канал, в якому з можливістю переміщення встановлений напірний золотник, виконаний з глухим осьовим отвором і наскрізними радіальними отворами, сполученими з напірною камерою, і який працює за принципом взаємодії золотника з кільцем ущільнювача. У зливній частині клапана встановлений зливний золотник, що має осьовий точковий контакт з напірним золотником. У пружинній камері клапана встановлена пружина з упором, що контактує із зливним золотником. Зливний золотник ущільнений відносно зливної камери, що виключає попадання рідини в пружинну. Недоліком аналога є те, що діаметр зливного золотника більше діаметру напірного золотника. Таке співвідношення діаметрів виконане з метою запобігання заклинювання напірного золотника при спрацьовуванні клапана, проте збільшення діаметру зливного золотника викликає підвищення сили тертя при його взаємодії з кільцем ущільнювача, яке герметизує пружинну камеру. Це призводить до підвищеного гістерезису клапана. Під гістерезисом "Г" (у відсотках) прийнято вважати відношення різниці тисків спрацьовування і Г герметизації клапана до тиску спрацьовування, а саме 25 30 35 40 45 50 55 (рср  ргер ) рср  100%. Де р ср - тиск спрацьовування клапана, ргер - тиск герметизації клапана. Підвищений гістерезис призводить до зниження тиску герметизації, тобто тиск в поршневій порожнині стойки падає на неприпустиму величину і погіршується несуча здатність кріплення. Відомий також клапан запобіжний, який застосовується у вугільній промисловості (Керівництво з експлуатації Centrum Hudrauliki DIRK OTTO HENNLICH Sp. zo. о, клапан переливання DN10 тип 202001101000-b, стор. 28), який прийнято за прототип, що містить корпус і штуцер та має напірну, зливну і пружинну камери, виконані відповідно з напірним і зливними отворами. Напірна частина клапана має канал, в якому з можливістю переміщення встановлений єдиний для напірної і зливної частин золотник, що контактує з упором, розміщеним в пружинній камері, який виконаний з глухим осьовим отвором і наскрізними радіальними отворами, сполученими з напірною камерою, і працює за принципом взаємодії золотника з кільцем ущільнювача. У пружинній камері клапана розміщена пружина з упором. Недоліком прототипу є те, що клапан, виконаний з єдиним золотником, вимагає підвищеної точності виготовлення, щоб уникнути заклинювання єдиного золотника, зв'язаного з трьома деталями. В основу корисної моделі поставлена задача: розробити конструкцію клапана, що дозволяє виконати зливний і напірний золотники з однаковим діаметром з метою зниження гістерезису і уникнути підвищеної точності виготовлення. Поставлена задача вирішується за рахунок того, що в клапані запобіжному, що містить корпус і штуцер та має напірну, зливну і пружинну камери, з яких дві перші виконані, відповідно, з напірним і зливними отворами. Напірна частина клапана має канал, в якому з можливістю переміщення встановлений напірний золотник, виконаний з глухим осьовим отвором і наскрізними радіальними отворами, сполученими з напірною камерою, і який працює за принципом взаємодії золотника з кільцем ущільнювача. У зливній частині клапана встановлений зливний золотник, що має осьовий точковий контакт з напірним золотником. У пружинній камері клапана встановлена пружина з упором, що контактує із зливним золотником, який ущільнений відносно зливної камери, що виключає попадання рідини в пружинну камеру, відповідно до корисної моделі, діаметр зливного золотника менше або дорівнює діаметру напірного золотника. На фігурі показаний приклад виконання клапана запобіжного, який знаходиться в нейтральному положенні. Клапан складається з корпусу 1, штуцера 2 та має напірну 3, зливну 4 і пружинну 5 камери. У напірній камері виконаний канал 6 і встановлено сідло 7, в якому розміщена гільза 8. У гільзі з можливістю осьового переміщення, розміщений напірний золотник 9. Золотник виконаний з глухим осьовим отвором 10 і наскрізними радіальними отворами 11. У проміжку між гільзою і 1 UA 89209 U 5 10 15 20 сідлом встановлено ущільнення 13. У зливній частині 4 виконані зливні канали 14 і розміщена втулка 15 з фаскою 16. У втулці з можливістю осьового переміщення розміщений зливний золотник 17, ущільнений кільцем 19, що оберігає пружинну камеру від попадання робочої рідини. У пружинній камері розміщена пружина 20 з упором 21, що контактує із зливним золотником. Другий кінець пружини контактує з регулювальним гвинтом 12. Для фіксації гвинта встановлено кільце ущільнювача 18. Досягнення технічного результату здійснюється таким чином. Налаштування клапана на спрацьовування робиться гвинтом 12, захищеним від мимовільного прокручування кільцем ущільнювача 18. При підвищенні тиску рідини в напірній камері 3 напірний золотник 9 починає рухатися у напрямі зливної камери 4, стискаючи, через зливний золотник 17 і упор 21, пружину 20. Коли тиск рідини досягає значення тиску спрацьовування клапана, радіальні отвори 11 напірного золотника 9 переміщаються в зону зливу - за межі кільця ущільнювача 13. При цьому напірний золотник 9 переміщається у бік втулки 15, в якій виконана фаска 16, що оберігає золотник від заклинювання в осьовому отворі втулки. При зниженні тиску в напірній камері 3 зливний золотник 17 під впливом пружини 20 повертається в початкове положення. При цьому він переміщає напірний золотник 9, який також повертається в початкове положення. Відбувається герметизація клапана. Завдяки появі можливості зниження діаметру зливного золотника 17, відбувається зниження сил тертя між ним та кільцем ущільнювача 19, а отже, мінімізується гістерезис клапана до необхідних меж. Низький гістерезис запобіжного клапана підвищує стабільність несучої здатності стойки секції механізованого кріплення, а відсутність сполучення кожного із золотників більш ніж з двома деталями підвищує надійність і знижує собівартість виготовлення запобіжного клапана. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Клапан запобіжний, що містить корпус і штуцер та має напірну, зливну і пружинну камери, з яких дві перших виконані, відповідно, з напірним і зливними отворами; напірна частина клапана має канал, в якому з можливістю переміщення встановлений напірний золотник, виконаний з глухим осьовим отвором і наскрізними радіальними отворами, сполученими з напірною камерою, і який працює за принципом взаємодії золотника з кільцем ущільнювача; зливній частині клапана встановлений зливний золотник, що має осьовий точковий контакт з напірним золотником; у пружинній камері клапана встановлена пружина з упором, що контактує із зливним золотником; зливний золотник ущільнений відносно зливної камери, що виключає попадання рідини в пружинну камеру, який відрізняється тим, що діаметр зливного золотника менше або дорівнює діаметру напірного золотника. 2 UA 89209 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
