Золотниковий гідророзподільник

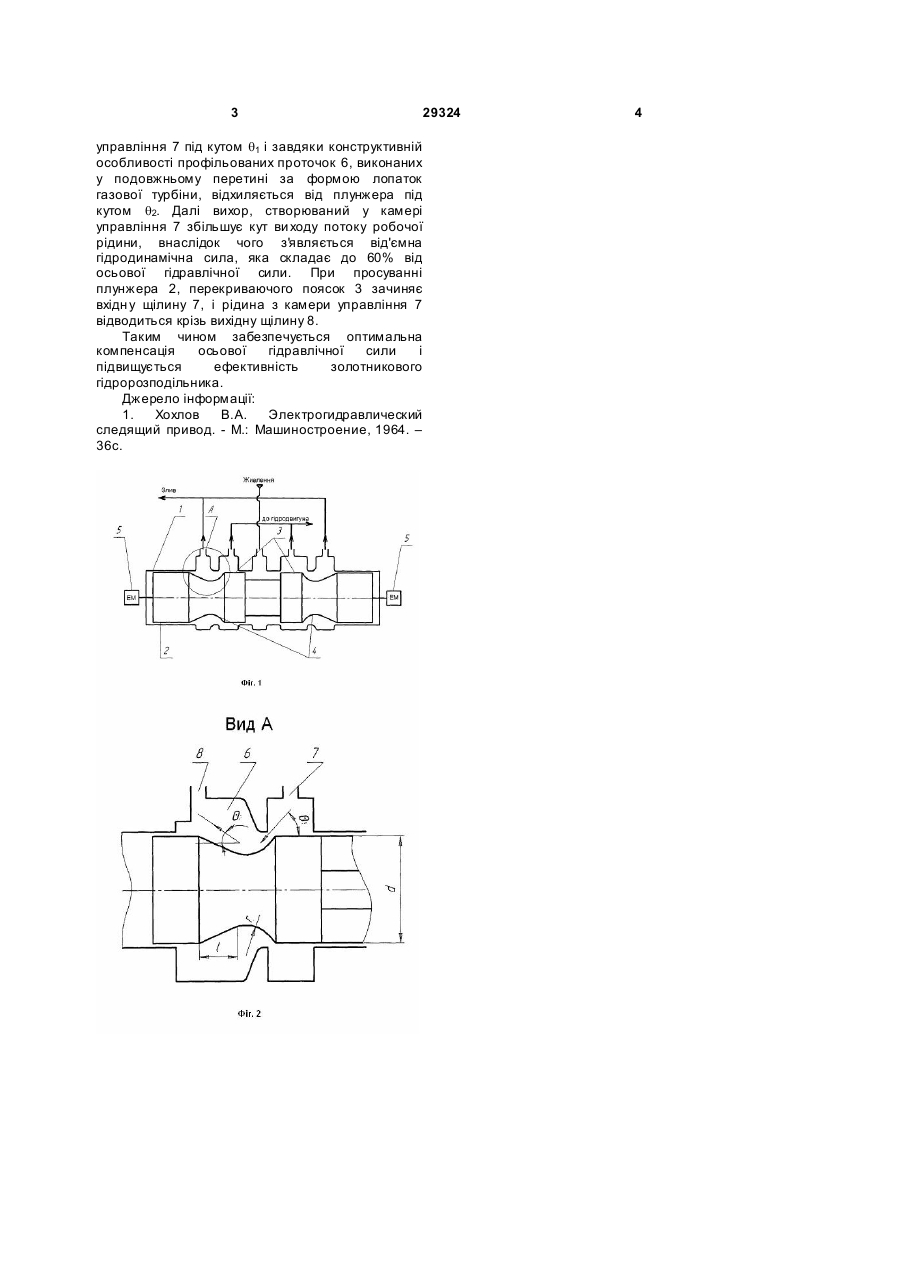

Золотниковий гідророзподільник, що містить гільзу з вхідними і вихідними щілинами, в якій електромагнітами переміщується плунжер з перекриваючими поясками і профільованими проточками, утворюючими з гільзою камери керування, який відрізняється тим, що профільовані проточки виконано у подовжньому перерізі у вигляді двох сполучених ділянок з Корисна модель відноситься до галузі гідростатичних приводів і може бути використана у пристроях управління гідродвигунами. Відомо золотниковий гідророзподільник, який містить гільзу із вхідними щілинами, у гільзі переміщується за допомогою електромагнітів плунжер з перекриваючими поясками і конічними проточками, що утворюють камери управління. [1] - прототип. Недоліком відомого золотникового гідророзподільника є те, що конструкція проточок не дозволяє в достатній мірі компенсувати наявність осьової гідравлічної сили, діючої на плунжер з боку робочої рідини шляхом створення протилежної гідродинамічної сили, таким чином зменшується ефективність золотникового гідророзподільника. В основу корисної моделі поставлено задачу удосконалення золотникового гідророзподільника шляхом того, що проточки виконано у подовжньому перетині у формі лопаток газової турбіни, забезпечуючи утворення достатньої компенсуючої гідродинамічної сили. Поставлена задача досягається тим, що у золотниковому гідророзподільнику, що містить гільзу з вхідними і вихідними щілинами, в якій переміщується плунжер з перекриваючими поясками і виконаними згідно корисної моделі у подовжньому перетині у формі лопаток газової турбіни при чому формуюча лінія має вигляд двох сполучених ділянок: конічної довжиною l і дугової радіусом r, враховуються також розміри плунжера. Така конструкція плунжера золотникового гідророзподільника дозволяє збільшити від'ємну гідродинамічну силу і тим самим, підвищити компенсацію осьової гідравлічної сили, діючої на плунжер з боку робочої рідини. Окрім того, при цьому зменшується потрібна потужність електромагніта, застосованого для переміщення плунжера, завдяки чому скорочуються енергетичні витрати на обслуговування гідророзподільника. Сутність корисної моделі пояснюється ілюстративним матеріалом, де на Фіг.1 зображено пропонуємий золотниковий гідророзподільник, що містить гільзу 1, в якій переміщується плунжер 2 з перекриваючими поясками 3 і профільованими проточками 4 за допомогою управляючих електромагнітів 5. На Фіг.2 показано камеру управління 6 з вхідною 7 і вихідною 8 щілинами. Профільована проточка 6 виконана у подовжньому перетині у формі лопатки газової турбіни з r відносними розмірами = = 0,15... 0,2 r i d l l = = 0,5 ... 0,6 , де d r - радіус дугової ділянки, l - довжина конічної ділянки, d - зовнішній діаметр плунжера. Золотниковий гідророзподільник працює наступним чином. Струмок робочої рідини крізь вхідн у щілину 2 у гільзі 1 потрапляє до камери r = 0,15 - 0,2 d і r - радіус дугової ділянки, (13) U - зовнішній плунжера. 29324 l - довжина конічної ділянки, d діаметр (11) l = 0,5 - 0,6 , де d r= UA l= розмірами (19) відносними 3 29324 управління 7 під кутом q1 i завдяки конструктивній особливості профільованих проточок 6, виконаних у подовжньому перетині за формою лопаток газової турбіни, відхиляється від плунжера під кутом q2. Далі вихор, створюваний у камері управління 7 збільшує кут ви ходу потоку робочої рідини, внаслідок чого з'я вляється від'ємна гідродинамічна сила, яка складає до 60% від осьової гідравлічної сили. При просуванні плунжера 2, перекриваючого поясок 3 зачиняє вхідн у щілину 7, і рідина з камери управління 7 відводиться крізь вихідну щілину 8. Таким чином забезпечується оптимальна компенсація осьової гідравлічної сили і підвищується ефективність золотникового гідророзподільника. Джерело інформації: 1. Хохлов В.А. Электрогидравлический следящий привод. - М.: Машиностроение, 1964. – 36с. 4
