Гідророзподільник, який містить корпус з поздовжнім східчастим отвором, що має напірну, циліндрову й зливальну камери, у якому розміщений золотник, захисна гільза, пружина, гайка й ущільнювальні кільця між напірною, циліндровою й зливальною камерами, який відрізняється тим, що розмір  відрізка золотника, який прилягає до ущільнювального кільця з боку циліндрової камери, виконаний не менше зазору  між торцем захисної гільзи й корпусом, тобто.

Текст

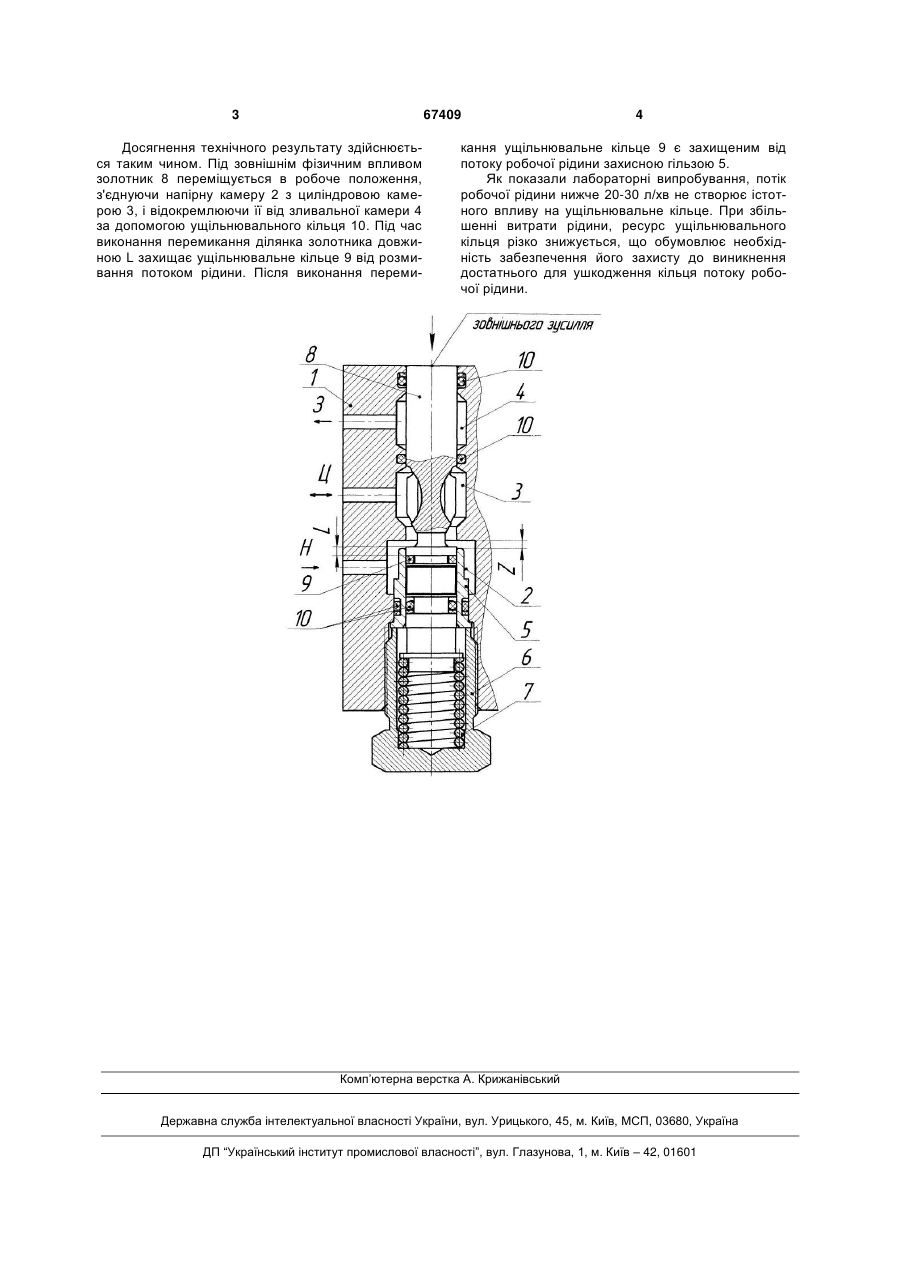

Гідророзподільник, який містить корпус з поздовжнім східчастим отвором, що має напірну, циліндрову й зливальну камери, у якому розміщений золотник, захисна гільза, пружина, гайка й ущільнювальні кільця між напірною, циліндровою й зливальною камерами, який відрізняється тим, що розмір L відрізка золотника, який прилягає до ущільнювального кільця з боку циліндрової камери, виконаний не менше зазору Z між торцем захисної гільзи й корпусом, тобто L  Z . (19) (21) u201106725 (22) 30.05.2011 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) КАРПЕНКО ОЛЕКСІЙ СЕРГІЙОВИЧ, ВАРШАВСЬКИЙ ЮЛІЙ ІОГАНОВИЧ, КИРИЛЮК ЮРІЙ МИКОЛАЙОВИЧ, КОСАРЕВ ВАСИЛЬ ВАСИЛЬОВИЧ, СТАДНІК МИКОЛА ІВАНОВИЧ, МЕЗНІКОВ АРТУР ВОЛОДИМИРОВИЧ (73) КАРПЕНКО ОЛЕКСІЙ СЕРГІЙОВИЧ, ВАРШАВСЬКИЙ ЮЛІЙ ІОГАНОВИЧ, КИРИЛЮК ЮРІЙ МИКОЛАЙОВИЧ, КОСАРЕВ ВАСИЛЬ ВАСИЛЬО 3 67409 Досягнення технічного результату здійснюється таким чином. Під зовнішнім фізичним впливом золотник 8 переміщується в робоче положення, з'єднуючи напірну камеру 2 з циліндровою камерою 3, і відокремлюючи її від зливальної камери 4 за допомогою ущільнювального кільця 10. Під час виконання перемикання ділянка золотника довжиною L захищає ущільнювальне кільце 9 від розмивання потоком рідини. Після виконання переми 4 кання ущільнювальне кільце 9 є захищеним від потоку робочої рідини захисною гільзою 5. Як показали лабораторні випробування, потік робочої рідини нижче 20-30 л/хв не створює істотного впливу на ущільнювальне кільце. При збільшенні витрати рідини, ресурс ущільнювального кільця різко знижується, що обумовлює необхідність забезпечення його захисту до виникнення достатнього для ушкодження кільця потоку робочої рідини. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
