Секційна снувальна машина

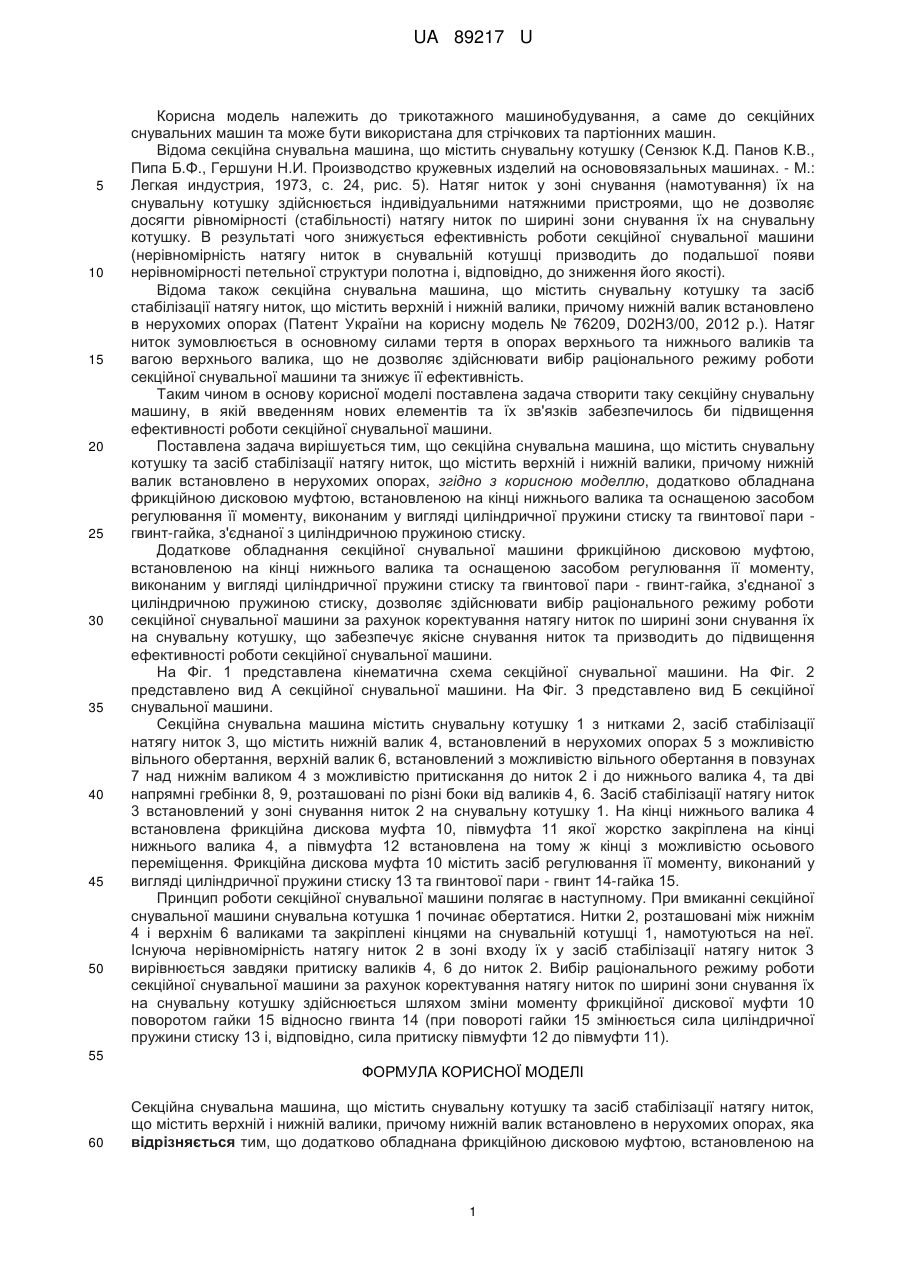

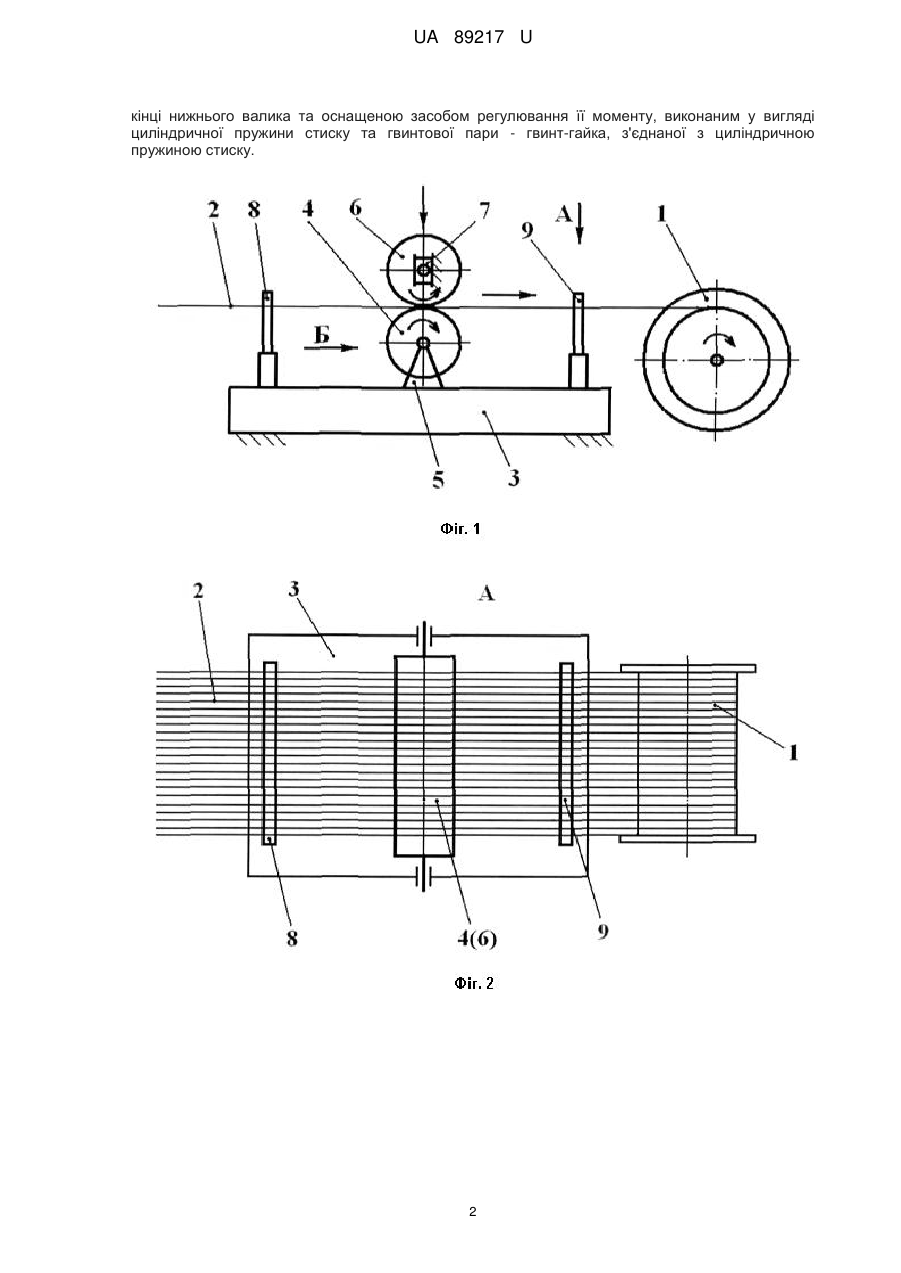

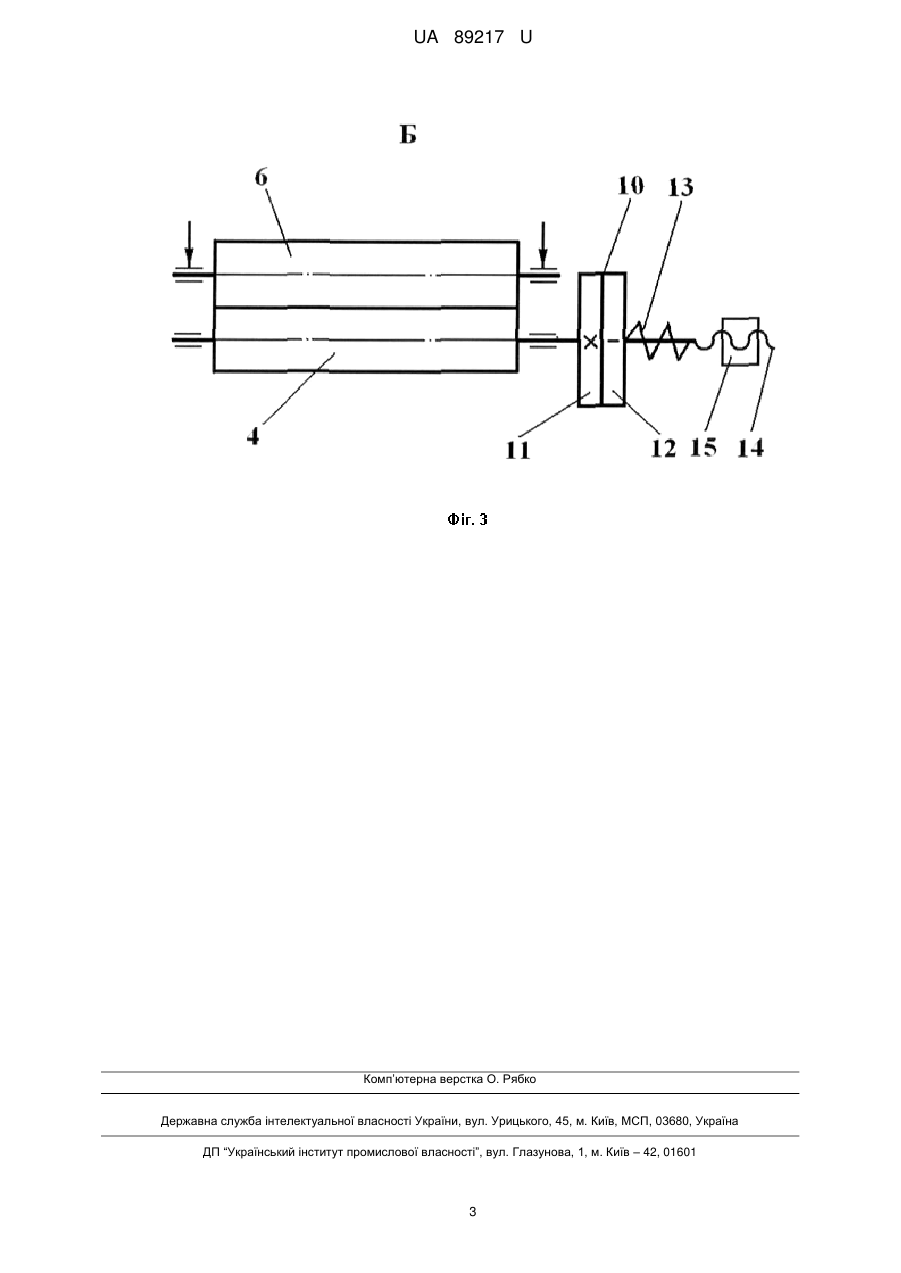

Реферат: UA 89217 U UA 89217 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до трикотажного машинобудування, а саме до секційних снувальних машин та може бути використана для стрічкових та партіонних машин. Відома секційна снувальна машина, що містить снувальну котушку (Сензюк К.Д. Панов К.В., Пипа Б.Φ., Гершуни Η.И. Производство кружевных изделий на основовязальных машинах. - М.: Легкая индустрия, 1973, с. 24, рис. 5). Натяг ниток у зоні снування (намотування) їх на снувальну котушку здійснюється індивідуальними натяжними пристроями, що не дозволяє досягти рівномірності (стабільності) натягу ниток по ширині зони снування їх на снувальну котушку. В результаті чого знижується ефективність роботи секційної снувальної машини (нерівномірність натягу ниток в снувальній котушці призводить до подальшої появи нерівномірності петельної структури полотна і, відповідно, до зниження його якості). Відома також секційна снувальна машина, що містить снувальну котушку та засіб стабілізації натягу ниток, що містить верхній і нижній валики, причому нижній валик встановлено в нерухомих опорах (Патент України на корисну модель № 76209, D02H3/00, 2012 p.). Натяг ниток зумовлюється в основному силами тертя в опорах верхнього та нижнього валиків та вагою верхнього валика, що не дозволяє здійснювати вибір раціонального режиму роботи секційної снувальної машини та знижує її ефективність. Таким чином в основу корисної моделі поставлена задача створити таку секційну снувальну машину, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення ефективності роботи секційної снувальної машини. Поставлена задача вирішується тим, що секційна снувальна машина, що містить снувальну котушку та засіб стабілізації натягу ниток, що містить верхній і нижній валики, причому нижній валик встановлено в нерухомих опорах, згідно з корисною моделлю, додатково обладнана фрикційною дисковою муфтою, встановленою на кінці нижнього валика та оснащеною засобом регулювання її моменту, виконаним у вигляді циліндричної пружини стиску та гвинтової пари гвинт-гайка, з'єднаної з циліндричною пружиною стиску. Додаткове обладнання секційної снувальної машини фрикційною дисковою муфтою, встановленою на кінці нижнього валика та оснащеною засобом регулювання її моменту, виконаним у вигляді циліндричної пружини стиску та гвинтової пари - гвинт-гайка, з'єднаної з циліндричною пружиною стиску, дозволяє здійснювати вибір раціонального режиму роботи секційної снувальної машини за рахунок коректування натягу ниток по ширині зони снування їх на снувальну котушку, що забезпечує якісне снування ниток та призводить до підвищення ефективності роботи секційної снувальної машини. На Фіг. 1 представлена кінематична схема секційної снувальної машини. На Фіг. 2 представлено вид А секційної снувальної машини. На Фіг. 3 представлено вид Б секційної снувальної машини. Секційна снувальна машина містить снувальну котушку 1 з нитками 2, засіб стабілізації натягу ниток 3, що містить нижній валик 4, встановлений в нерухомих опорах 5 з можливістю вільного обертання, верхній валик 6, встановлений з можливістю вільного обертання в повзунах 7 над нижнім валиком 4 з можливістю притискання до ниток 2 і до нижнього валика 4, та дві напрямні гребінки 8, 9, розташовані по різні боки від валиків 4, 6. Засіб стабілізації натягу ниток 3 встановлений у зоні снування ниток 2 на снувальну котушку 1. На кінці нижнього валика 4 встановлена фрикційна дискова муфта 10, півмуфта 11 якої жорстко закріплена на кінці нижнього валика 4, а півмуфта 12 встановлена на тому ж кінці з можливістю осьового переміщення. Фрикційна дискова муфта 10 містить засіб регулювання її моменту, виконаний у вигляді циліндричної пружини стиску 13 та гвинтової пари - гвинт 14-гайка 15. Принцип роботи секційної снувальної машини полягає в наступному. При вмиканні секційної снувальної машини снувальна котушка 1 починає обертатися. Нитки 2, розташовані між нижнім 4 і верхнім 6 валиками та закріплені кінцями на снувальній котушці 1, намотуються на неї. Існуюча нерівномірність натягу ниток 2 в зоні входу їх у засіб стабілізації натягу ниток 3 вирівнюється завдяки притиску валиків 4, 6 до ниток 2. Вибір раціонального режиму роботи секційної снувальної машини за рахунок коректування натягу ниток по ширині зони снування їх на снувальну котушку здійснюється шляхом зміни моменту фрикційної дискової муфти 10 поворотом гайки 15 відносно гвинта 14 (при повороті гайки 15 змінюється сила циліндричної пружини стиску 13 і, відповідно, сила притиску півмуфти 12 до півмуфти 11). 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Секційна снувальна машина, що містить снувальну котушку та засіб стабілізації натягу ниток, що містить верхній і нижній валики, причому нижній валик встановлено в нерухомих опорах, яка відрізняється тим, що додатково обладнана фрикційною дисковою муфтою, встановленою на 1 UA 89217 U кінці нижнього валика та оснащеною засобом регулювання її моменту, виконаним у вигляді циліндричної пружини стиску та гвинтової пари - гвинт-гайка, з'єднаної з циліндричною пружиною стиску. 2 UA 89217 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
