Секційна снувальна машина

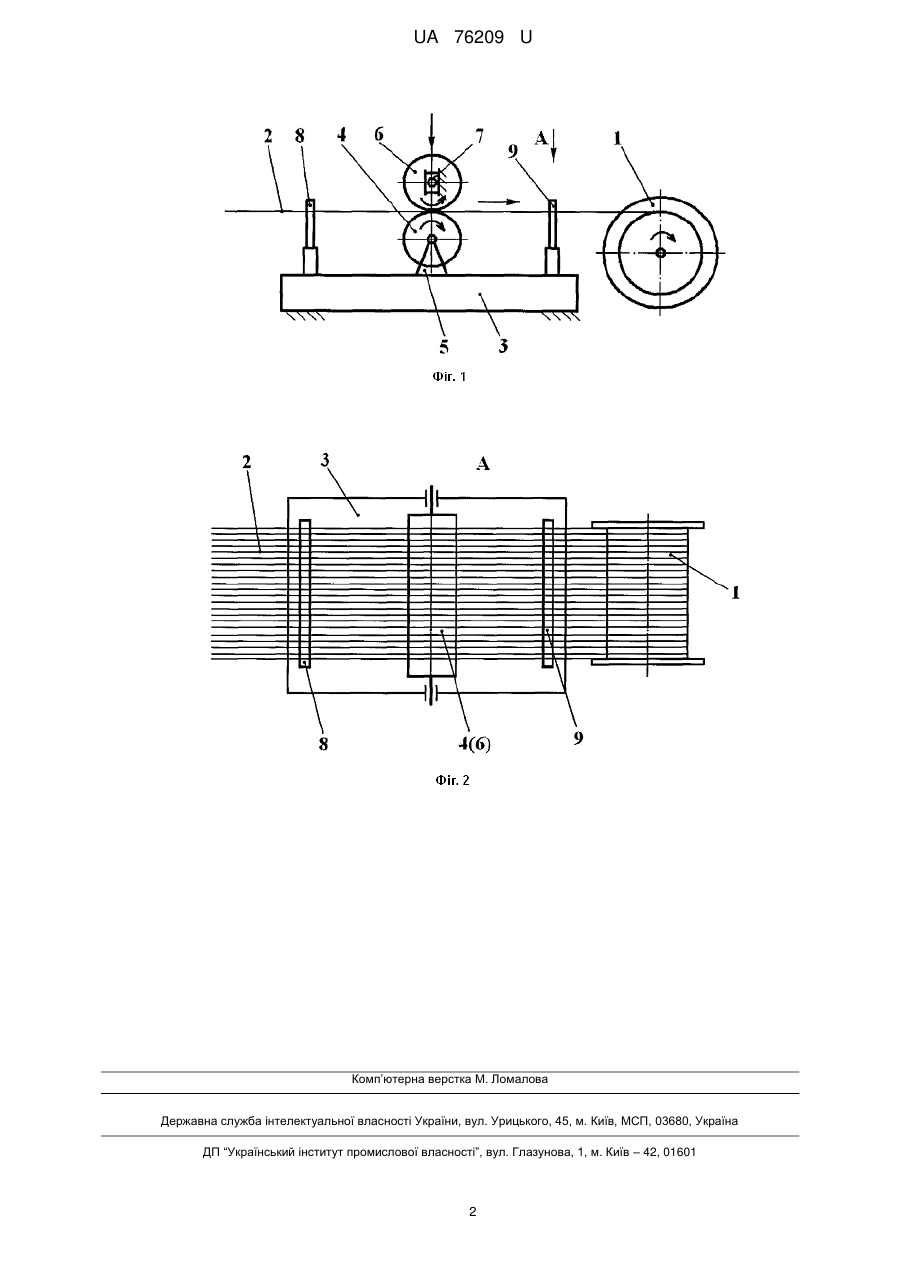

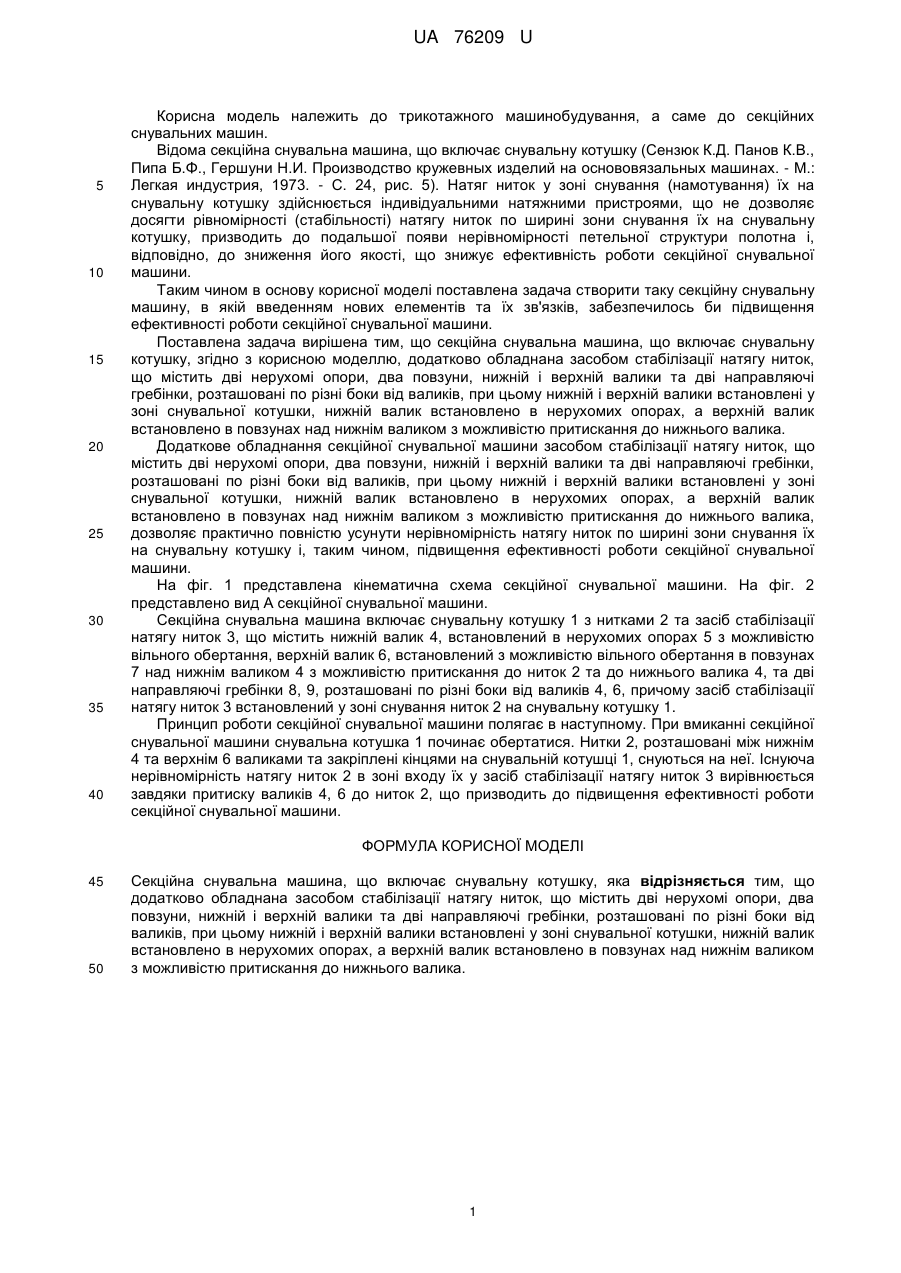

Реферат: UA 76209 U UA 76209 U 5 10 15 20 25 30 35 40 Корисна модель належить до трикотажного машинобудування, а саме до секційних снувальних машин. Відома секційна снувальна машина, що включає снувальну котушку (Сензюк К.Д. Панов К.В., Пипа Б.Φ., Гершуни Н.И. Производство кружевных изделий на основовязальных машинах. - М.: Легкая индустрия, 1973. - С. 24, рис. 5). Натяг ниток у зоні снування (намотування) їх на снувальну котушку здійснюється індивідуальними натяжними пристроями, що не дозволяє досягти рівномірності (стабільності) натягу ниток по ширині зони снування їх на снувальну котушку, призводить до подальшої появи нерівномірності петельної структури полотна і, відповідно, до зниження його якості, що знижує ефективність роботи секційної снувальної машини. Таким чином в основу корисної моделі поставлена задача створити таку секційну снувальну машину, в якій введенням нових елементів та їх зв'язків, забезпечилось би підвищення ефективності роботи секційної снувальної машини. Поставлена задача вирішена тим, що секційна снувальна машина, що включає снувальну котушку, згідно з корисною моделлю, додатково обладнана засобом стабілізації натягу ниток, що містить дві нерухомі опори, два повзуни, нижній і верхній валики та дві направляючі гребінки, розташовані по різні боки від валиків, при цьому нижній і верхній валики встановлені у зоні снувальної котушки, нижній валик встановлено в нерухомих опорах, а верхній валик встановлено в повзунах над нижнім валиком з можливістю притискання до нижнього валика. Додаткове обладнання секційної снувальної машини засобом стабілізації натягу ниток, що містить дві нерухомі опори, два повзуни, нижній і верхній валики та дві направляючі гребінки, розташовані по різні боки від валиків, при цьому нижній і верхній валики встановлені у зоні снувальної котушки, нижній валик встановлено в нерухомих опорах, а верхній валик встановлено в повзунах над нижнім валиком з можливістю притискання до нижнього валика, дозволяє практично повністю усунути нерівномірність натягу ниток по ширині зони снування їх на снувальну котушку і, таким чином, підвищення ефективності роботи секційної снувальної машини. На фіг. 1 представлена кінематична схема секційної снувальної машини. На фіг. 2 представлено вид А секційної снувальної машини. Секційна снувальна машина включає снувальну котушку 1 з нитками 2 та засіб стабілізації натягу ниток 3, що містить нижній валик 4, встановлений в нерухомих опорах 5 з можливістю вільного обертання, верхній валик 6, встановлений з можливістю вільного обертання в повзунах 7 над нижнім валиком 4 з можливістю притискання до ниток 2 та до нижнього валика 4, та дві направляючі гребінки 8, 9, розташовані по різні боки від валиків 4, 6, причому засіб стабілізації натягу ниток 3 встановлений у зоні снування ниток 2 на снувальну котушку 1. Принцип роботи секційної снувальної машини полягає в наступному. При вмиканні секційної снувальної машини снувальна котушка 1 починає обертатися. Нитки 2, розташовані між нижнім 4 та верхнім 6 валиками та закріплені кінцями на снувальній котушці 1, снуються на неї. Існуюча нерівномірність натягу ниток 2 в зоні входу їх у засіб стабілізації натягу ниток 3 вирівнюється завдяки притиску валиків 4, 6 до ниток 2, що призводить до підвищення ефективності роботи секційної снувальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Секційна снувальна машина, що включає снувальну котушку, яка відрізняється тим, що додатково обладнана засобом стабілізації натягу ниток, що містить дві нерухомі опори, два повзуни, нижній і верхній валики та дві направляючі гребінки, розташовані по різні боки від валиків, при цьому нижній і верхній валики встановлені у зоні снувальної котушки, нижній валик встановлено в нерухомих опорах, а верхній валик встановлено в повзунах над нижнім валиком з можливістю притискання до нижнього валика. 1 UA 76209 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
