Система для прийому і/чи передавання радіохвиль

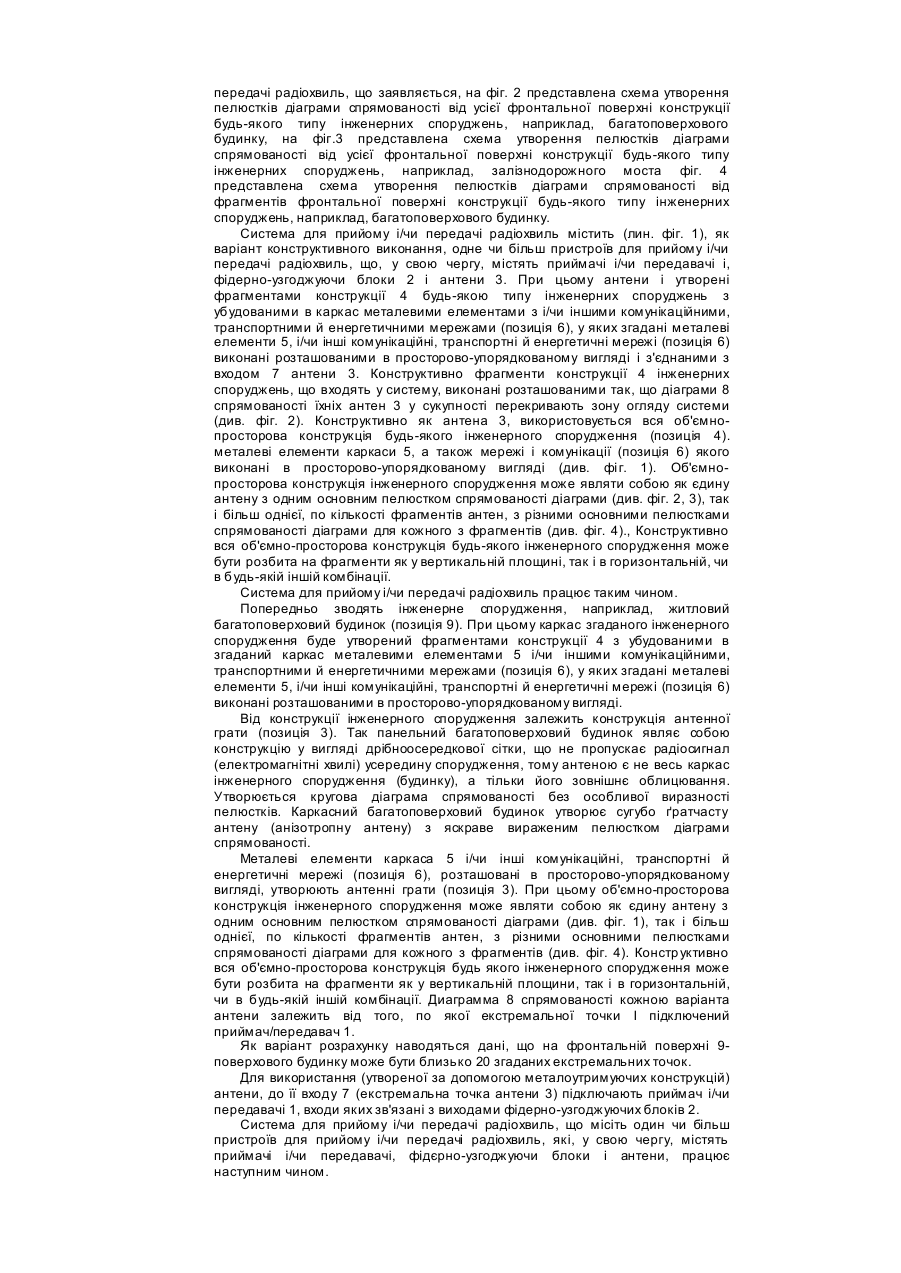

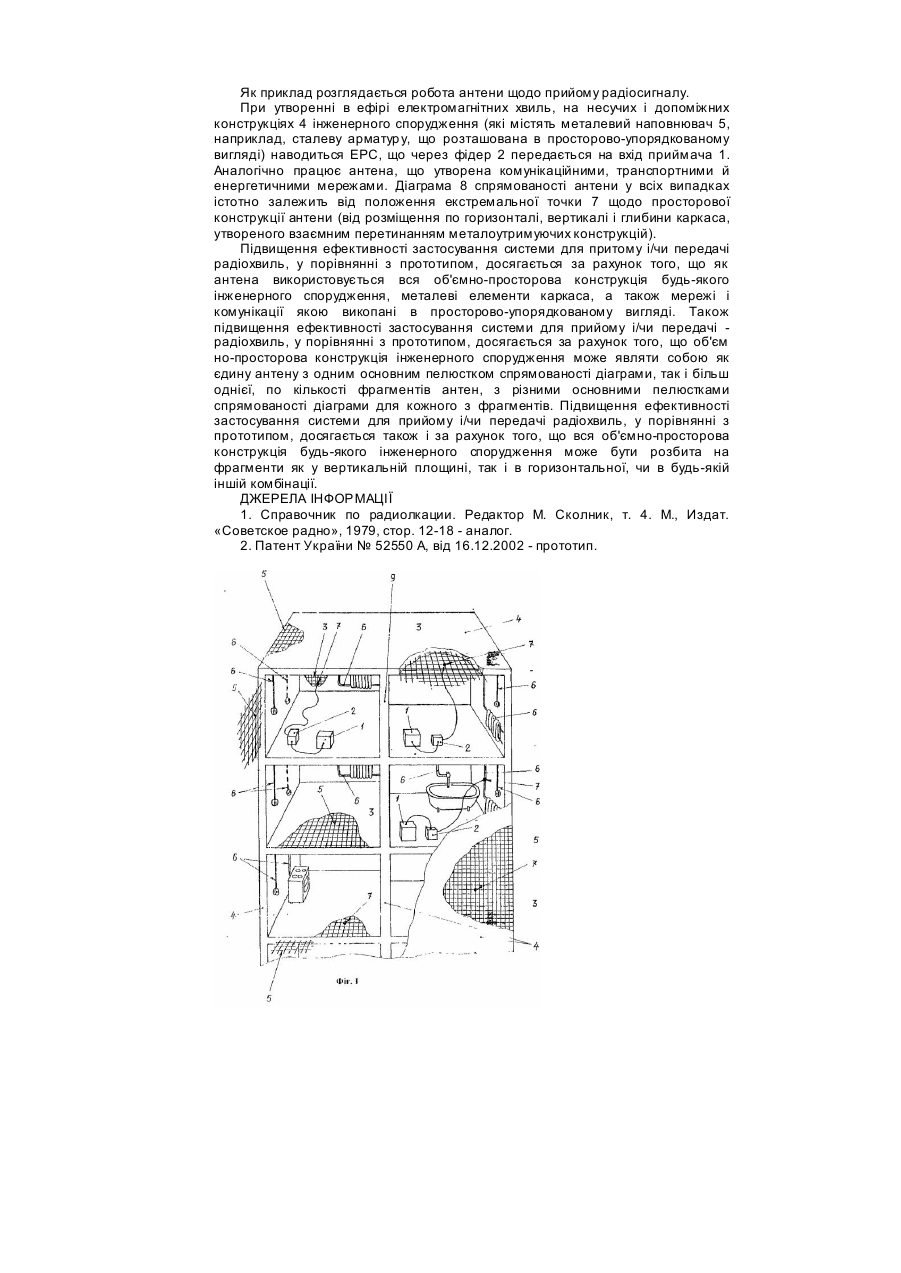

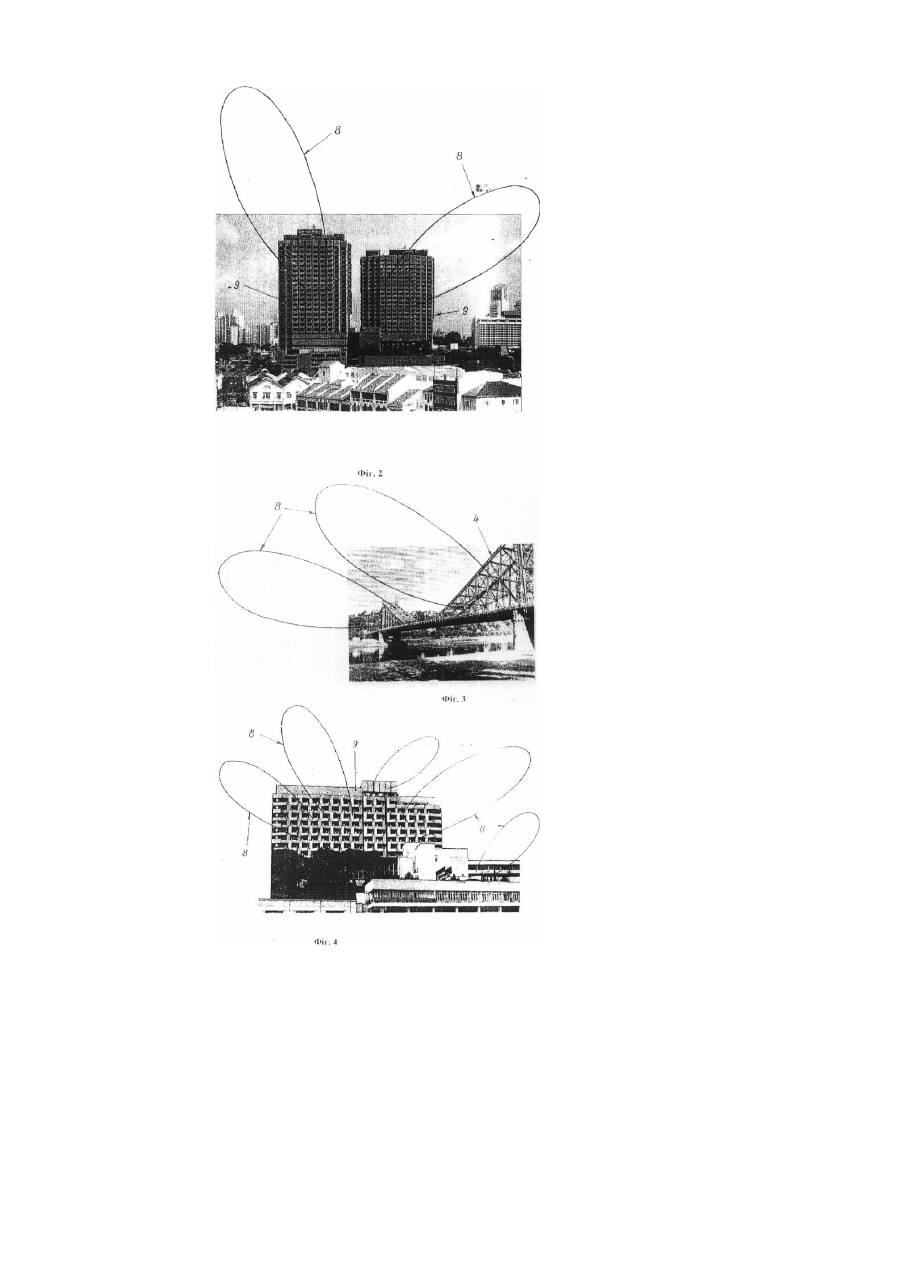

Винахід відноситься до галузі радіотехніки, зокрема, до техніки для прийому і/чи передачі радіохвиль, а саме, до пристроїв чи систем для прийому і/чи передачі радіохвиль і може бути використане в системах радіоспостереження, радіовимірювання і радіосупроводження. Відома система для прийому і/чи передачі радіохвиль, що містить одне чи більш пристроїв для прийому і/чи передачі радіохвиль, які, у свою чергу, містять приймачі і/чи передавачі, фідерно-узгоджуючи блоки і антени [1]. До недоліків відомої системи для прийому і/чи передачі радіохвильвідноситься те, що зазначені системи вимагають величезних ви гри ι на їхнє виготовлення і мають велику вартість. Зазначені системи у випадку ведення бойових дій можуть бути знищені спеціальними ракетами. До недоліків відноситься й те, що подібні системи виконують вузькоспеціальні завдання. Найбільш близьким технічним рішенням як за суттю, так і за результатом, що досягається, яке обрано за прототип, є система для прийому і/чи передачі радіохвиль, що містить одне чи більш пристроїв для прийому, і/чи передачі радіохвиль, які, у свою чергу, містять приймачі і/чи передавачі, фідерноузгоджуючи блоки і ані спи, при цьому антени утворені фрагментами конструкції будь-якого типу інженерних споруджень з убудованими в каркас металевими елементами і/чи іншими комунікаційними, транспортними π енергетичними мережами, у яких згадані металеві елементи, і/чи інші комунікаційні, транспортні й енергетичні мережі викопані розташованими в просторово-упорядкованому вигляді з'єднаними з входом антени, причому фрагменти інженерних споруджень, що входять у систему, викопані розташованими так, що діаграми спрямованості їхніх антен у сук упності перекривають зону огляду системи [2]. До недоліків відомої системи для прийому і/чи передачі радіохвиль, яка обрана за прототип, відноситься те, що не використовуються всі функціональні можливості системи. В основу винаходу покладена задача шляхом утворення випромінюючої поверхні антен з металоутримуючих елементів конструкції інженерного спорудження як з фрагментів комунікаційних, транспортних та енергетичних мереж зазначеного інженерного спорудження, так і в цілому, забезпечити надійний прийом і передачу радіохвиль. Суть винаходу в системі для прийому і/чи передачі радіохвиль, що містить одне чи більш пристроїв для прийому і/чи передачі радіохвиль, які, у свою чергу, містять приймачі і/чи передавачі, фідерно-узгоджуючи блоки і антени, при цьому антени утворені фрагментами конструкції будь-якого типу інженерних споруджень з убудованими в каркас металевими елементами і/чи іншими комунікаційними, транспортними й енергетичними мережами, у яких згадані металеві елементи, і/чи інші комунікаційні, транспортні й енергетичні мережі виконані розташованими в просторово-упорядкованому вигляді і з'єднаними з входом антени, причому фрагменти інженерних споруджень, що входять у систему, викопані розташованими так. що діаграми спрямованості їхніх антен у сукупності перекривають зону огляду системи, поляни в тому, що як антена використовується вся об'ємно-просторова конструкція будь-якого інженерного спорудження, металеві елементи каркаса, а також мережі і комунікації якого виконані в просторово-упорядкованому вигляді. Суть винаходу полягає в таму, що об'ємно-просторова конструкція інженерного спорудження може представляти собою як єдину антену з одним основним пелюстком спрямованості діаграми, так і більш однієї, по кількості фрагментів антен з різними основними пелюстками спрямованості діаграми для кожного з фрагментів. Суть винаходу полягає також і в тому, що вся об'ємно-просторова конструкція будь-якого інженерного спорудженим може бути розбита на фрагменти як у вертикальній площині, так і в горизонтальної, чи в будь-якій іншій комбінації. Порівняльний аналіз технічною рішення з прототипом показує, що система для прийому і/чи передачі радіохвиль, що заявляється, відрізняється тим, щο як антена використовується вся об'ємно-просторова конструкція будь-якого інженерного спорудження, металеві елементи каркаса, а також мережі і комунікації якого виконані в просторово-упорядкованому вигляді, при цьому об'ємно-просторова конструкція інженерного спорудження може представляти собою як єдину антену з одним основним пелюстком спрямованості діаграми, так і більш однієї, по кількості фрагментів антен, з різними основними пелюстками спрямованості діаграми для кожного з фрагментів, а вся об'ємнопросторова конструкція будь-якого інженерного спорудження може бути розбита на фрагменти як у вертикальній площині, так і в горизонтальної, чи в будь-якій іншій комбінації. Таким чином, система для прийому і/чи передачі радіохвиль, яка заявляється, відповідає критерію винаходу «новизна». Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг. 1 представлена конструктивно-компонувальна схема системи для прийому і/чи передачі радіохвиль, що заявляється, на фіг. 2 представлена схема утворення пелюстків діаграми спрямованості від усієї фронтальної поверхні конструкції будь-якого типу інженерних споруджень, наприклад, багатоповерхового будинку, на фіг.3 представлена схема утворення пелюстків діаграми спрямованості від усієї фронтальної поверхні конструкції будь-якого типу інженерних споруджень, наприклад, залізнодорожного моста фіг. 4 представлена схема утворення пелюстків діаграми спрямованості від фрагментів фронтальної поверхні конструкції будь-якого типу інженерних споруджень, наприклад, багатоповерхового будинку. Система для прийому і/чи передачі радіохвиль містить (лин. фіг. 1), як варіант конструктивного виконання, одне чи більш пристроїв для прийому і/чи передачі радіохвиль, що, у свою чергу, містять приймачі і/чи передавачі і, фідерно-узгоджуючи блоки 2 і антени 3. При цьому антени і утворені фрагментами конструкції 4 будь-якою типу інженерних споруджень з убудованими в каркас металевими елементами з і/чи іншими комунікаційними, транспортними й енергетичними мережами (позиція 6), у яких згадані металеві елементи 5, і/чи інші комунікаційні, транспортні й енергетичні мережі (позиція 6) виконані розташованими в просторово-упорядкованому вигляді і з'єднаними з входом 7 антени 3. Конструктивно фрагменти конструкції 4 інженерних споруджень, що входять у систему, виконані розташованими так, що діаграми 8 спрямованості їхніх антен 3 у сукупності перекривають зону огляду системи (див. фіг. 2). Конструктивно як антена 3, використовується вся об'ємнопросторова конструкція будь-якого інженерного спорудження (позиція 4). металеві елементи каркаси 5, а також мережі і комунікації (позиція 6) якого виконані в просторово-упорядкованому вигляді (див. фі г. 1). Об'ємнопросторова конструкція інженерного спорудження може являти собою як єдину антену з одним основним пелюстком спрямованості діаграми (див. фіг. 2, 3), так і більш однієї, по кількості фрагментів антен, з різними основними пелюстками спрямованості діаграми для кожного з фрагментів (див. фіг. 4)., Конструктивно вся об'ємно-просторова конструкція будь-якого інженерного спорудження може бути розбита на фрагменти як у вертикальній площині, так і в горизонтальній, чи в будь-якій іншій комбінації. Система для прийому і/чи передачі радіохвиль працює таким чином. Попередньо зводять інженерне спорудження, наприклад, житловий багатоповерховий будинок (позиція 9). При цьому каркас згаданого інженерного спорудження буде утворений фрагментами конструкції 4 з убудованими в згаданий каркас металевими елементами 5 і/чи іншими комунікаційними, транспортними й енергетичними мережами (позиція 6), у яких згадані металеві елементи 5, і/чи інші комунікаційні, транспортні й енергетичні мережі (позиція 6) виконані розташованими в просторово-упорядкованому вигляді. Від конструкції інженерного спорудження залежить конструкція антенної грати (позиція 3). Так панельний багатоповерховий будинок являє собою конструкцію у вигляді дрібноосередкової сітки, що не пропускає радіосигнал (електромагнітні хвилі) усередину спорудження, тому антеною є не весь каркас інженерного спорудження (будинку), а тільки його зовнішнє облицювання. Утворюється кругова діаграма спрямованості без особливої виразності пелюстків. Каркасний багатоповерховий будинок утворює сугубо ґратчасту антену (анізотропну антену) з яскраве вираженим пелюстком діаграми спрямованості. Металеві елементи каркаса 5 і/чи інші комунікаційні, транспортні й енергетичні мережі (позиція 6), розташовані в просторово-упорядкованому вигляді, утворюють антенні грати (позиція 3). При цьому об'ємно-просторова конструкція інженерного спорудження може являти собою як єдину антену з одним основним пелюстком спрямованості діаграми (див. фіг. 1), так і більш однієї, по кількості фрагментів антен, з різними основними пелюстками спрямованості діаграми для кожного з фрагментів (див. фіг. 4). Констр уктивно вся об'ємно-просторова конструкція будь якого інженерного спорудження може бути розбита на фрагменти як у вертикальній площини, так і в горизонтальній, чи в будь-якій іншій комбінації. Диаграмма 8 спрямованості кожною варіанта антени залежить від того, по якої екстремальної точки І підключений приймач/передавач 1. Як варіант розрахунку наводяться дані, що на фронтальній поверхні 9поверхового будинку може бути близько 20 згаданих екстремальних точок. Для використання (утвореної за допомогою металоутримуючих конструкцій) антени, до її входу 7 (екстремальна точка антени 3) підключають приймач і/чи передавачі 1, входи яких зв'язані з виходами фідерно-узгоджуючих блоків 2. Система для прийому і/чи передачі радіохвиль, що місіть один чи більш пристроїв для прийому і/чи передачі радіохвиль, які, у свою чергу, містять приймачі і/чи передавачі, фідєрно-узгоджуючи блоки і антени, працює наступним чином. Як приклад розглядається робота антени щодо прийому радіосигналу. При утворенні в ефірі електромагнітних хвиль, на несучих і допоміжних конструкціях 4 інженерного спорудження (які містять металевий наповнювач 5, наприклад, сталеву арматур у, що розташована в просторово-упорядкованому вигляді) наводиться ЕРС, що через фідер 2 передається на вхід приймача 1. Аналогічно працює антена, що утворена комунікаційними, транспортними й енергетичними мережами. Діаграма 8 спрямованості антени у всіх випадках істотно залежить від положення екстремальної точки 7 щодо просторової конструкції антени (від розміщення по горизонталі, вертикалі і глибини каркаса, утвореного взаємним перетинанням металоутримуючих конструкцій). Підвищення ефективності застосування системи для притому і/чи передачі радіохвиль, у порівнянні з прототипом, досягається за рахунок того, що як антена використовується вся об'ємно-просторова конструкція будь-якого інженерного спорудження, металеві елементи каркаса, а також мережі і комунікації якою викопані в просторово-упорядкованому вигляді. Також підвищення ефективності застосування системи для прийому і/чи передачі радіохвиль, у порівнянні з прототипом, досягається за рахунок того, що об'єм но-просторова конструкція інженерного спорудження може являти собою як єдину антену з одним основним пелюстком спрямованості діаграми, так і більш однієї, по кількості фрагментів антен, з різними основними пелюстками спрямованості діаграми для кожного з фрагментів. Підвищення ефективності застосування системи для прийому і/чи передачі радіохвиль, у порівнянні з прототипом, досягається також і за рахунок того, що вся об'ємно-просторова конструкція будь-якого інженерного спорудження може бути розбита на фрагменти як у вертикальній площині, так і в горизонтальної, чи в будь-якій іншій комбінації. ДЖЕРЕЛА ІНФОРМАЦІЇ 1. Справочник по радиолкации. Редактор М. Сколник, т. 4. М., Издат. «Советское радно», 1979, cтop. 12-18 - аналог. 2. Патент України № 52550 А, від 16.12.2002 - прототип.
