Випарний апарат з горизонтальними трубками

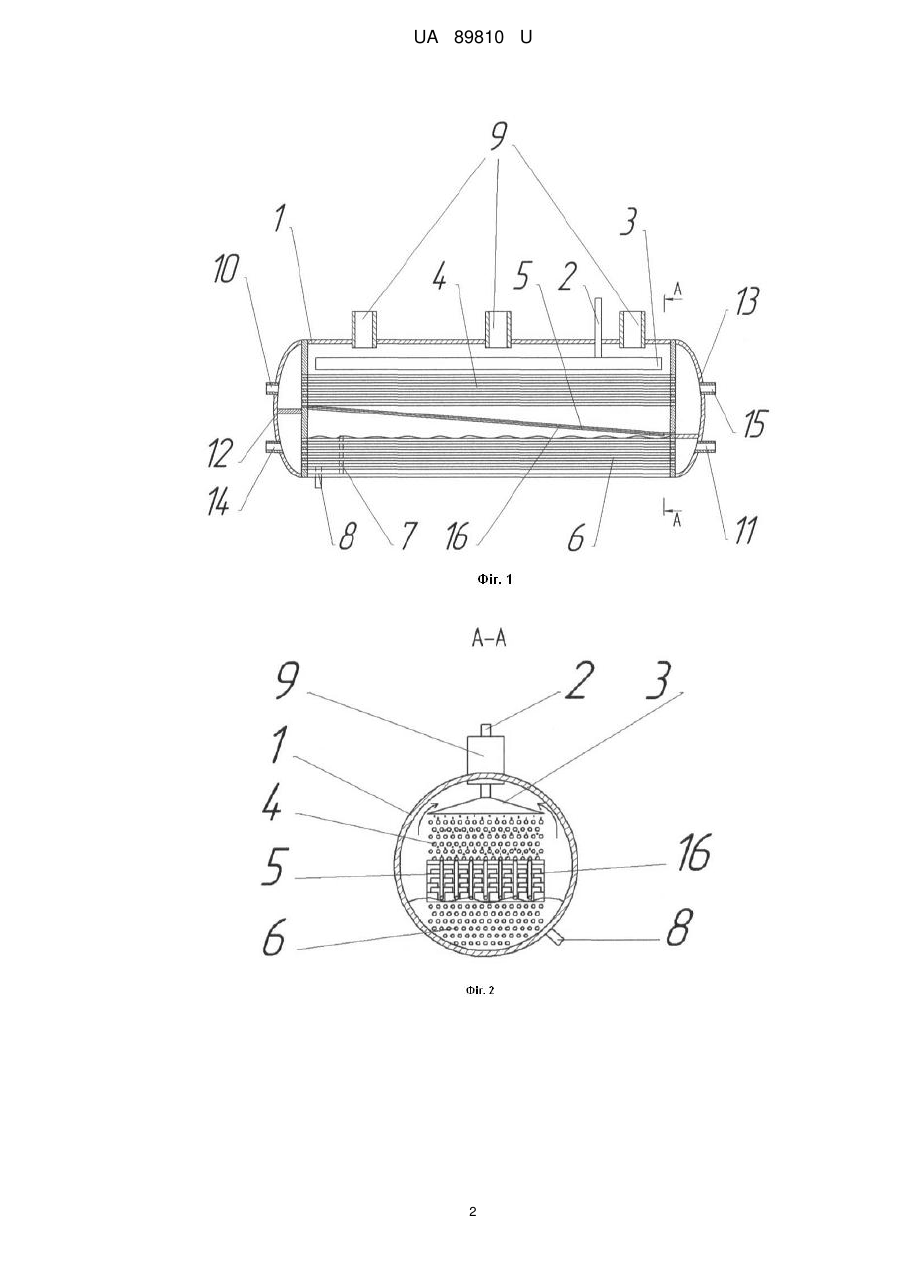

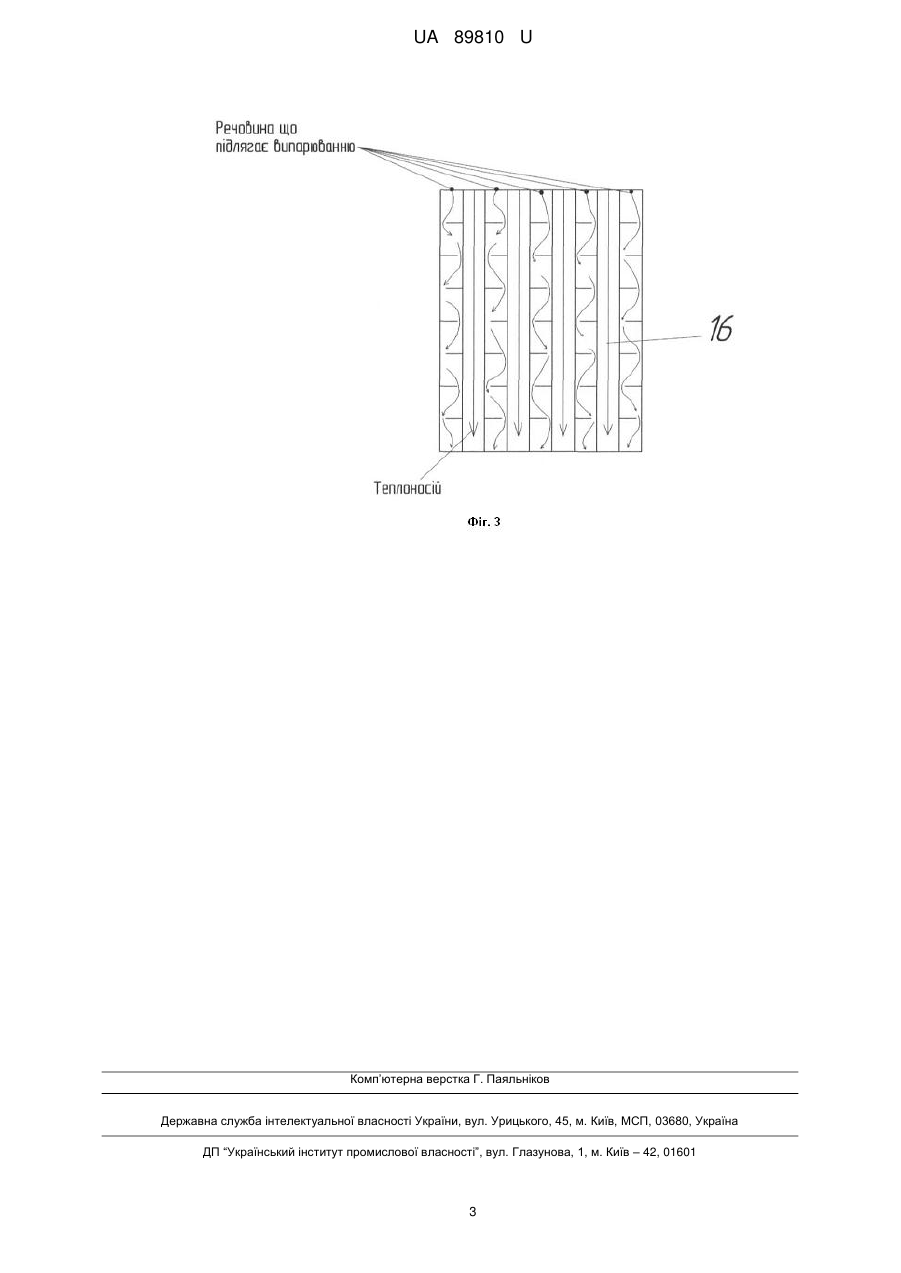

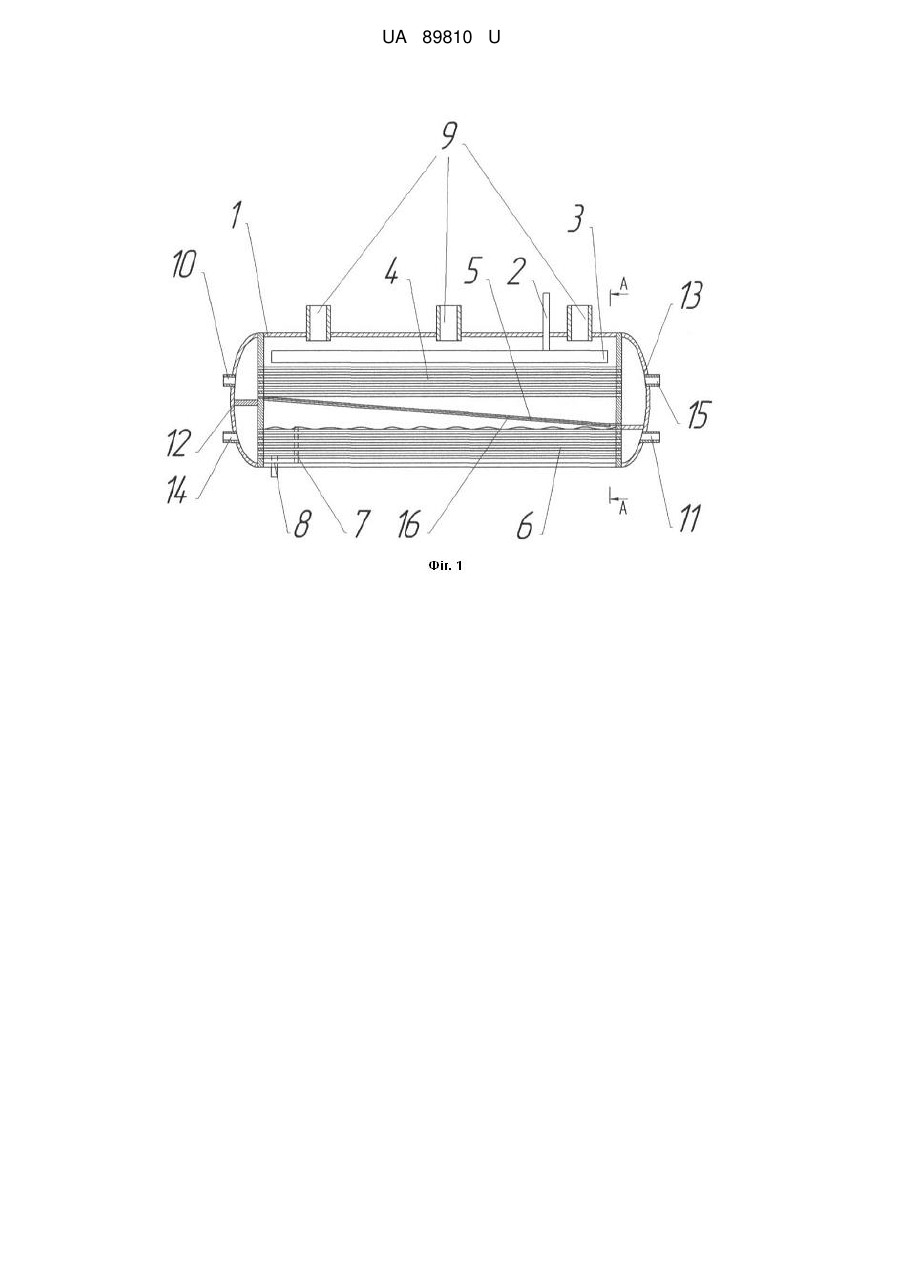

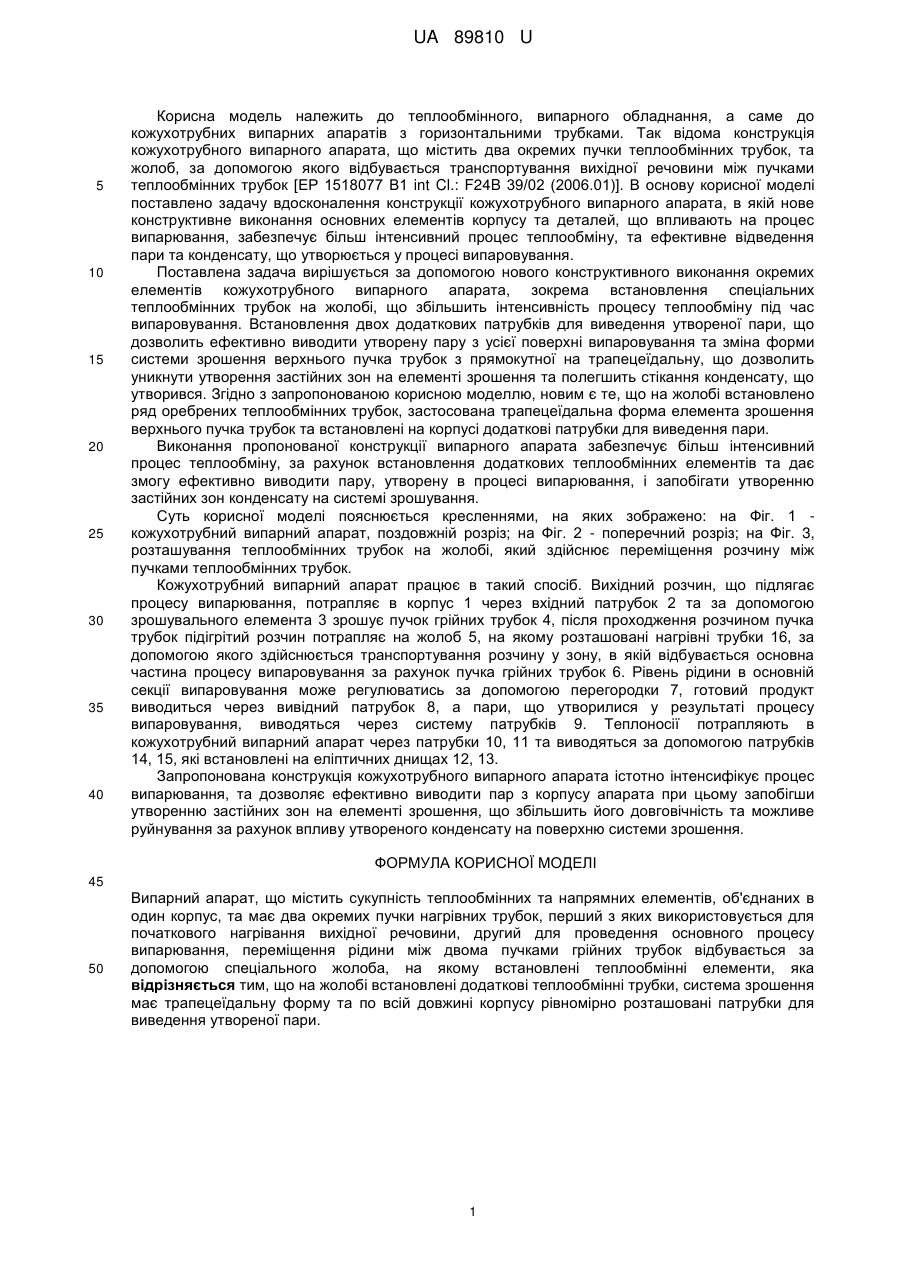

Реферат: Конструкція випарного апарата містить сукупність теплообмінних та напрямних елементів, об'єднаних в один корпус, та має два окремих пучки нагрівних трубок, перший з яких використовується для початкового нагрівання вихідної речовини, другий для проведення основного процесу випарювання, переміщення рідини між двома пучками грійних трубок відбувається за допомогою спеціального жолоба на якому встановлені теплообмінні елементи, а на жолобі встановлені додаткові теплообмінні трубки, система зрошення має трапецеїдальну форму та по всій довжині корпусу рівномірно розташовані патрубки для виведення утвореної пари. UA 89810 U (54) ВИПАРНИЙ АПАРАТ З ГОРИЗОНТАЛЬНИМИ ТРУБКАМИ UA 89810 U UA 89810 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплообмінного, випарного обладнання, а саме до кожухотрубних випарних апаратів з горизонтальними трубками. Так відома конструкція кожухотрубного випарного апарата, що містить два окремих пучки теплообмінних трубок, та жолоб, за допомогою якого відбувається транспортування вихідної речовини між пучками теплообмінних трубок [ЕР 1518077 В1 int Cl.: F24B 39/02 (2006.01)]. В основу корисної моделі поставлено задачу вдосконалення конструкції кожухотрубного випарного апарата, в якій нове конструктивне виконання основних елементів корпусу та деталей, що впливають на процес випарювання, забезпечує більш інтенсивний процес теплообміну, та ефективне відведення пари та конденсату, що утворюється у процесі випаровування. Поставлена задача вирішується за допомогою нового конструктивного виконання окремих елементів кожухотрубного випарного апарата, зокрема встановлення спеціальних теплообмінних трубок на жолобі, що збільшить інтенсивність процесу теплообміну під час випаровування. Встановлення двох додаткових патрубків для виведення утвореної пари, що дозволить ефективно виводити утворену пару з усієї поверхні випаровування та зміна форми системи зрошення верхнього пучка трубок з прямокутної на трапецеїдальну, що дозволить уникнути утворення застійних зон на елементі зрошення та полегшить стікання конденсату, що утворився. Згідно з запропонованою корисною моделлю, новим є те, що на жолобі встановлено ряд оребрених теплообмінних трубок, застосована трапецеїдальна форма елемента зрошення верхнього пучка трубок та встановлені на корпусі додаткові патрубки для виведення пари. Виконання пропонованої конструкції випарного апарата забезпечує більш інтенсивний процес теплообміну, за рахунок встановлення додаткових теплообмінних елементів та дає змогу ефективно виводити пару, утворену в процесі випарювання, і запобігати утворенню застійних зон конденсату на системі зрошування. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 кожухотрубний випарний апарат, поздовжній розріз; на Фіг. 2 - поперечний розріз; на Фіг. 3, розташування теплообмінних трубок на жолобі, який здійснює переміщення розчину між пучками теплообмінних трубок. Кожухотрубний випарний апарат працює в такий спосіб. Вихідний розчин, що підлягає процесу випарювання, потрапляє в корпус 1 через вхідний патрубок 2 та за допомогою зрошувального елемента 3 зрошує пучок грійних трубок 4, після проходження розчином пучка трубок підігрітий розчин потрапляє на жолоб 5, на якому розташовані нагрівні трубки 16, за допомогою якого здійснюється транспортування розчину у зону, в якій відбувається основна частина процесу випаровування за рахунок пучка грійних трубок 6. Рівень рідини в основній секції випаровування може регулюватись за допомогою перегородки 7, готовий продукт виводиться через вивідний патрубок 8, а пари, що утворилися у результаті процесу випаровування, виводяться через систему патрубків 9. Теплоносії потрапляють в кожухотрубний випарний апарат через патрубки 10, 11 та виводяться за допомогою патрубків 14, 15, які встановлені на еліптичних днищах 12, 13. Запропонована конструкція кожухотрубного випарного апарата істотно інтенсифікує процес випарювання, та дозволяє ефективно виводити пар з корпусу апарата при цьому запобігши утворенню застійних зон на елементі зрошення, що збільшить його довговічність та можливе руйнування за рахунок впливу утвореного конденсату на поверхню системи зрошення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Випарний апарат, що містить сукупність теплообмінних та напрямних елементів, об'єднаних в один корпус, та має два окремих пучки нагрівних трубок, перший з яких використовується для початкового нагрівання вихідної речовини, другий для проведення основного процесу випарювання, переміщення рідини між двома пучками грійних трубок відбувається за допомогою спеціального жолоба, на якому встановлені теплообмінні елементи, яка відрізняється тим, що на жолобі встановлені додаткові теплообмінні трубки, система зрошення має трапецеїдальну форму та по всій довжині корпусу рівномірно розташовані патрубки для виведення утвореної пари. 1 UA 89810 U 2 UA 89810 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
