Пружна муфта

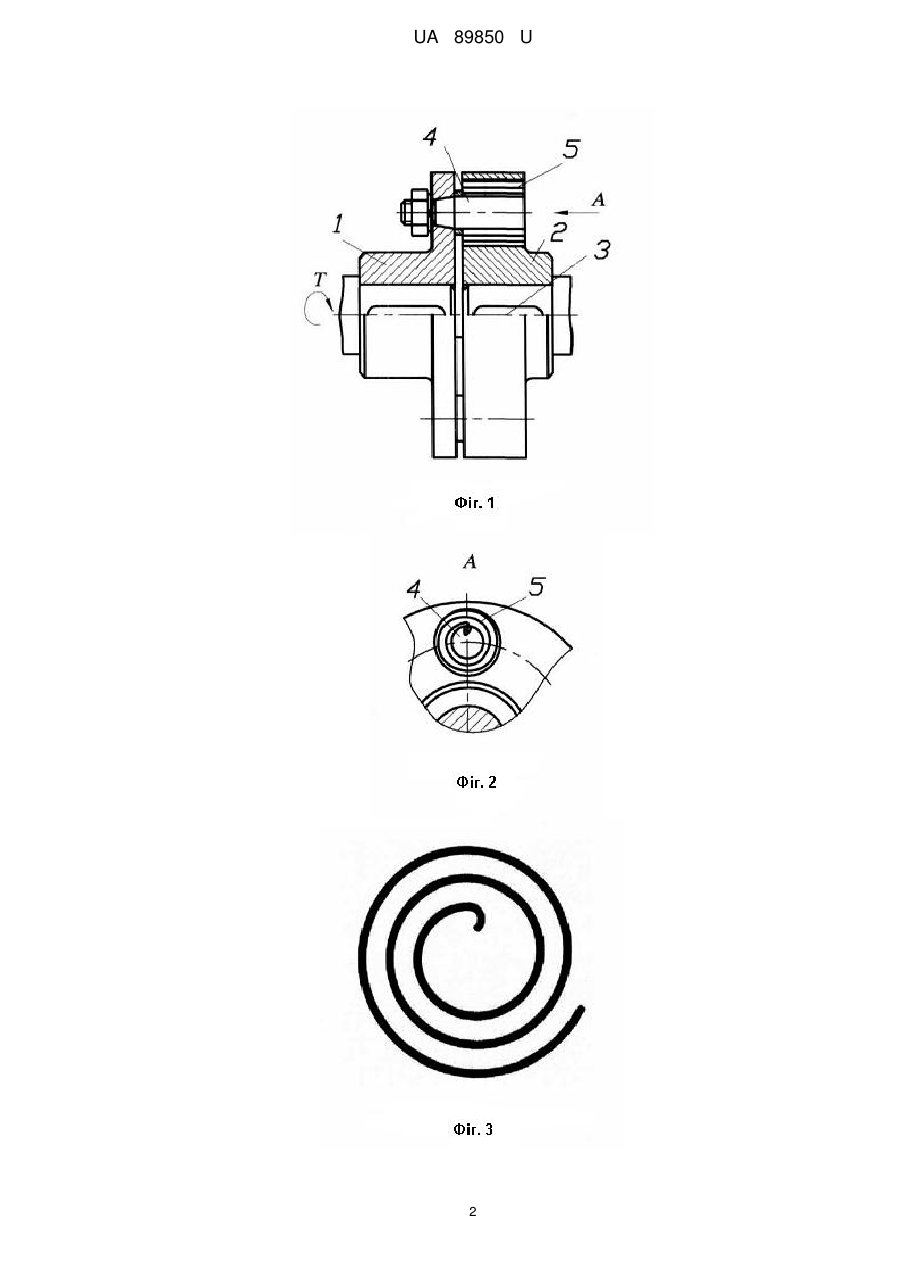

Реферат: Пружна муфта містить дві півмуфти, на одній з яких паралельно її поздовжній осі закріплено пальці з пружними елементами з можливістю розміщення в отворах другої півмуфти. Кожний з пружних елементів виконано у вигляді плоскої спіральної стрічкової пружини. UA 89850 U (54) ПРУЖНА МУФТА UA 89850 U UA 89850 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, зокрема до пристроїв для з'єднання валів різного призначення з компенсувальною, пружною й демпфувальною здатністю. Відома пружна муфта, що містить дві півмуфти, на одній з яких паралельно її повздовжній осі закріплено пальці з пружними елементами з можливістю розміщення в отворах другої півмуфти, при цьому пальці мають циліндричні проточки, глибина яких складає 0,5-0,7 від величини максимальної деформації еластичних втулок [пат. України № 81850 U, МПК F16D 3/70, заявл. 06.02.2013, опубл. 10.07.2013, Бюл. № 13]. Незважаючи на підвищення демпфувальних властивостей, виконані на пальцях циліндричні проточки знижують міцність, а отже, і крутний момент, що передається муфтою. Найближчим аналогом є втулково-пальцьова муфта, що містить дві півмуфти, на одній з яких паралельно її поздовжній осі закріплено пальці з пружними елементами з можливістю розміщення в отворах другої півмуфти, при цьому пружні елементи виконано у вигляді гумових втулок [Анурьев В.И. Справочник конструктора-машиностроителя: в 3-х т.; Т.2. - 8-е изд., перераб. и доп. - Μ.: Машиностроение, 2001. - С. 314, табл 5]. Незважаючи на широке використання цієї муфти, вона має суттєвий недолік, а саме обмежений діапазон робочих температур - приблизно від мінус 10 °C до 150 °C (у межах пружних властивостей і термомеханічної стійкості гумових втулок). В основу пропонованої корисної моделі поставлено задачу вдосконалення пружної муфти, у якій нове конструктивне виконання її пружних елементів забезпечує розширення діапазону робочих температур від мінус 20 до 200 °C. Поставлена задача вирішується тим, що у пружній муфті, що містить дві півмуфти, на одній з яких паралельно її поздовжній осі закріплено пальці з пружними елементами з можливістю розміщення в отворах другої півмуфти, згідно з пропонованою корисною моделлю новим є те, що кожний з пружних елементів виконано у вигляді плоскої спіральної стрічкової пружини, зокрема скручено у вигляді евольвенти кола. За умови виконання муфти із зазначеними ознаками, навантаження від ведучої півмуфти до веденої півмуфти передаватиметься через плоскі спіральні стрічкові пружини, робочі характеристики яких зберігаються у широкому температурному діапазоні: як за негативних, так і з позитивних. Виконання ж плоских спіральних стрічкових пружин у вигляді евольвенти кола забезпечує найкращі механічні характеристики муфти. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - муфта, поздовжній розріз; на Фіг. 2 - вид А на Фіг. 1; на Фіг. 3 - вигляд плоскої спіральної стрічкової пружини. Пружна муфта містить дві півмуфти 1 і 2. На півмуфті 1 паралельно її поздовжній осі 3 закріплено пальці 4 з пружними елементами 5 у вигляді плоских спіральних стрічкових пружин з можливістю розміщення в отворах півмуфти 2 (Фіг. 1), при цьому кожний з пружних елементів 5 виконано у вигляді плоскої спіральної стрічкової пружини (Фіг. 3), яку може бути скручено у вигляді евольвенти кола або іншої спіралі: спіралі Архімеда, логарифмічної спіралі, клотоїди. Пружна муфта працює в такий спосіб. Послідовність складання півмуфт 1 і 2 полягає в наступному. Спочатку у ведучій півмуфті 1 установлюють пальці 4 із закріпленими на них пружними елементами 5, які охоплено допоміжними знімними втулками. Потім зазначені знімні втулки розміщують в отворах веденої півмуфти 2, після чого знімні втулки видаляють з отворів веденої півмуфти 2, звільняючи таким чином пружні елементи 5, які за рахунок пружних сил розкручуються до взаємодіє зі стінками отворів веденої півмуфти 2. Під час обертання ведучої півмуфти 1 закріплені в ній пальці 4 через пружні елементи 5 діють на отвори веденої півмуфти 2, внаслідок чого ведена півмуфта 2 також починає обертатися разом з ведучою півмуфтою 1. При цьому металеві пружні елементи 5 забезпечують збереження експлуатаційних характеристик муфти в широкому температурному діапазоні. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Пружна муфта, що містить дві півмуфти, на одній з яких паралельно її поздовжній осі закріплено пальці з пружними елементами з можливістю розміщення в отворах другої півмуфти, яка відрізняється тим, що кожний з пружних елементів виконано у вигляді плоскої спіральної стрічкової пружини. 2. Муфта за п. 1, яка відрізняється тим, що плоску спіральну стрічкову пружину скручено у вигляді евольвенти кола. 1 UA 89850 U 2 UA 89850 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
