Спосіб формування динамічного енергоострову

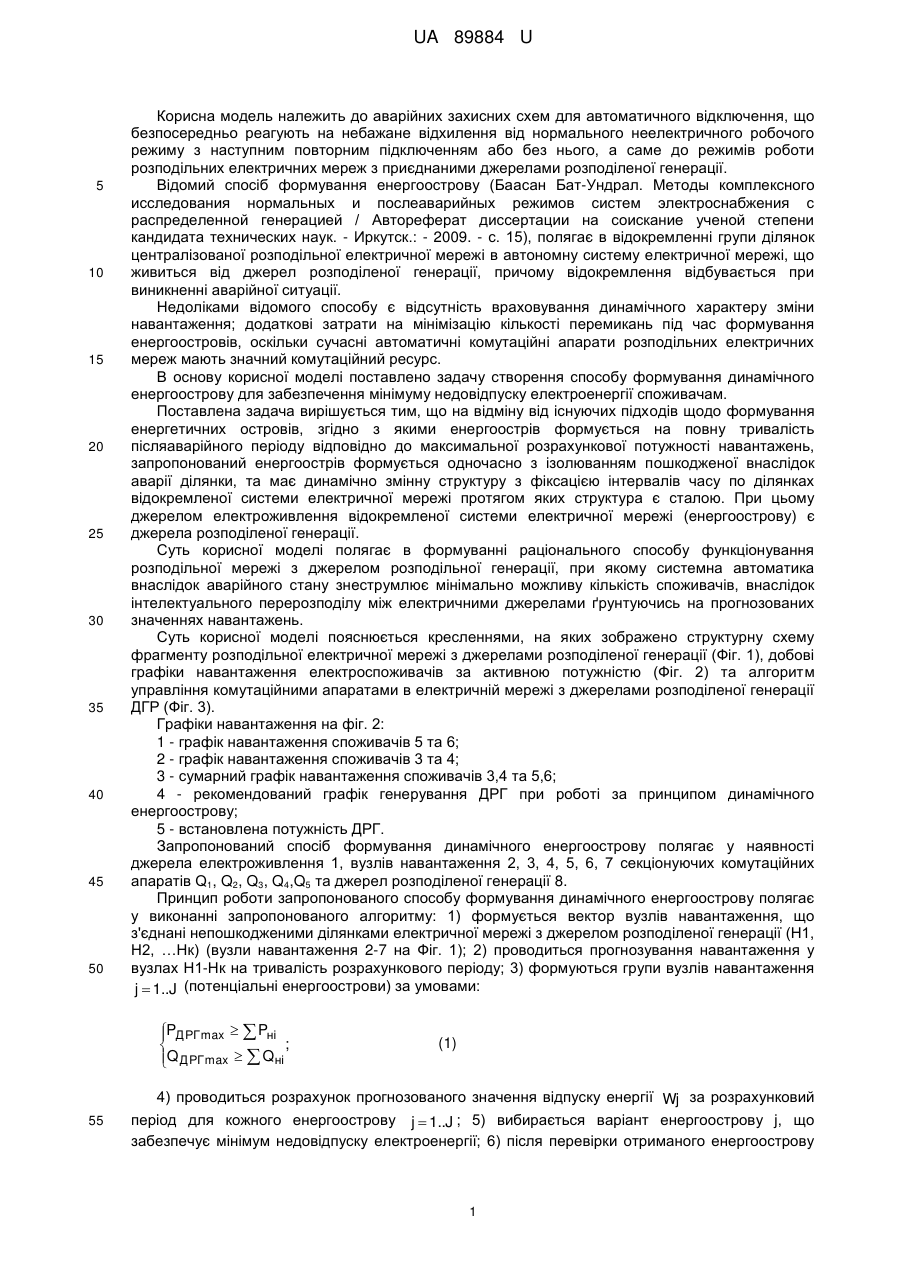

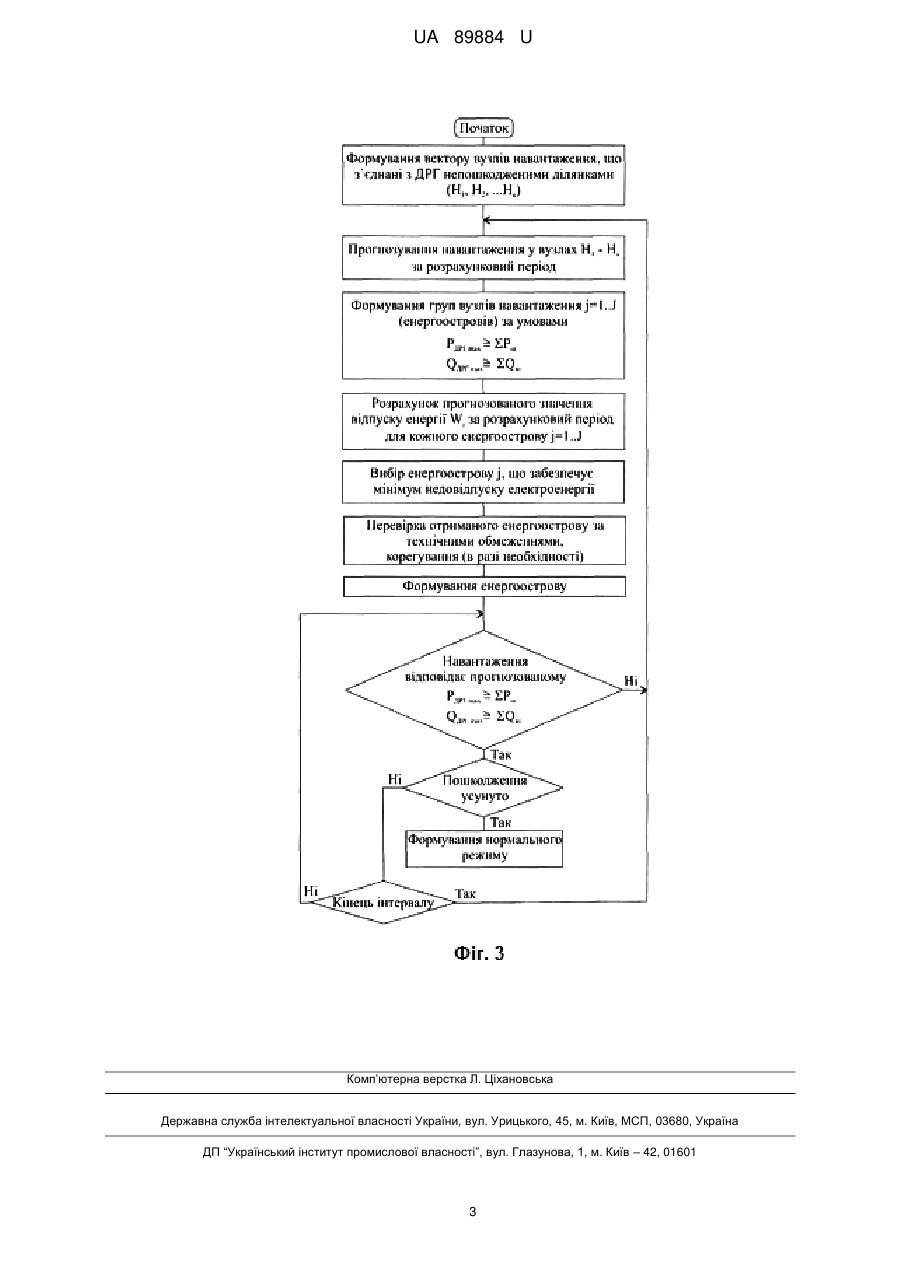

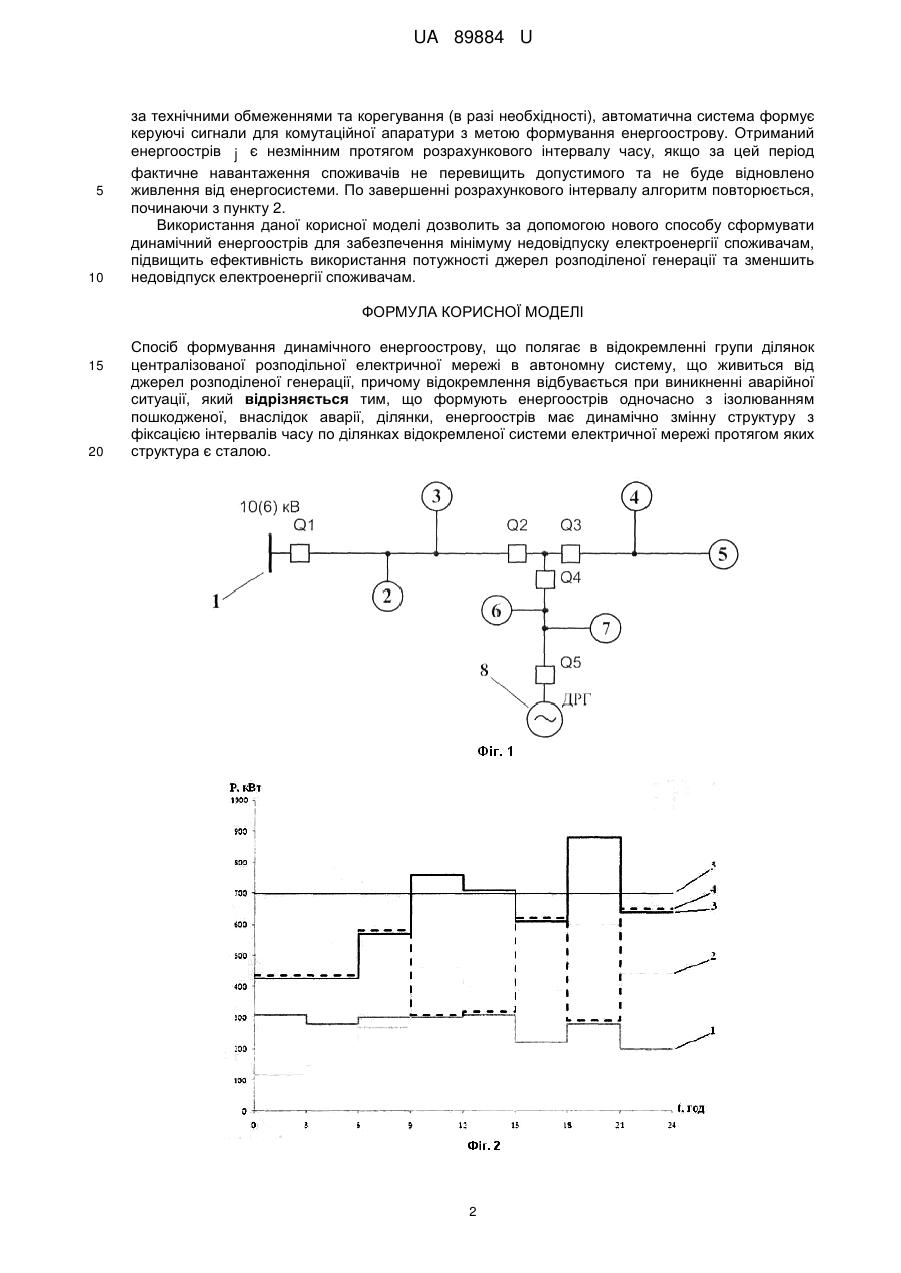

Реферат: Спосіб формування динамічного енергоострову полягає в відокремленні групи ділянок централізованої розподільної електричної мережі в автономну систему, що живиться від джерел розподіленої генерації, причому відокремлення відбувається при виникненні аварійної ситуації. Формують енергоострів одночасно з ізолюванням пошкодженої, внаслідок аварії, ділянки, енергоострів має динамічно змінну структуру з фіксацією інтервалів часу по ділянках відокремленої системи електричної мережі протягом яких структура є сталою. UA 89884 U (54) СПОСІБ ФОРМУВАННЯ ДИНАМІЧНОГО ЕНЕРГООСТРОВУ UA 89884 U UA 89884 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до аварійних захисних схем для автоматичного відключення, що безпосередньо реагують на небажане відхилення від нормального неелектричного робочого режиму з наступним повторним підключенням або без нього, а саме до режимів роботи розподільних електричних мереж з приєднаними джерелами розподіленої генерації. Відомий спосіб формування енергоострову (Баасан Бат-Ундрал. Методы комплексного исследования нормальных и послеаварийных режимов систем электроснабжения с распределенной генерацией / Автореферат диссертации на соискание ученой степени кандидата технических наук. - Иркутск.: - 2009. - с. 15), полягає в відокремленні групи ділянок централізованої розподільної електричної мережі в автономну систему електричної мережі, що живиться від джерел розподіленої генерації, причому відокремлення відбувається при виникненні аварійної ситуації. Недоліками відомого способу є відсутність враховування динамічного характеру зміни навантаження; додаткові затрати на мінімізацію кількості перемикань під час формування енергоостровів, оскільки сучасні автоматичні комутаційні апарати розподільних електричних мереж мають значний комутаційний ресурс. В основу корисної моделі поставлено задачу створення способу формування динамічного енергоострову для забезпечення мінімуму недовідпуску електроенергії споживачам. Поставлена задача вирішується тим, що на відміну від існуючих підходів щодо формування енергетичних островів, згідно з якими енергоострів формується на повну тривалість післяаварійного періоду відповідно до максимальної розрахункової потужності навантажень, запропонований енергоострів формується одночасно з ізолюванням пошкодженої внаслідок аварії ділянки, та має динамічно змінну структуру з фіксацією інтервалів часу по ділянках відокремленої системи електричної мережі протягом яких структура є сталою. При цьому джерелом електроживлення відокремленої системи електричної мережі (енергоострову) є джерела розподіленої генерації. Суть корисної моделі полягає в формуванні раціонального способу функціонування розподільної мережі з джерелом розподільної генерації, при якому системна автоматика внаслідок аварійного стану знеструмлює мінімально можливу кількість споживачів, внаслідок інтелектуального перерозподілу між електричними джерелами ґрунтуючись на прогнозованих значеннях навантажень. Суть корисної моделі пояснюється кресленнями, на яких зображено структурну схему фрагменту розподільної електричної мережі з джерелами розподіленої генерації (Фіг. 1), добові графіки навантаження електроспоживачів за активною потужністю (Фіг. 2) та алгоритм управління комутаційними апаратами в електричній мережі з джерелами розподіленої генерації ДГР (Фіг. 3). Графіки навантаження на фіг. 2: 1 - графік навантаження споживачів 5 та 6; 2 - графік навантаження споживачів 3 та 4; 3 - сумарний графік навантаження споживачів 3,4 та 5,6; 4 - рекомендований графік генерування ДРГ при роботі за принципом динамічного енергоострову; 5 - встановлена потужність ДРГ. Запропонований спосіб формування динамічного енергоострову полягає у наявності джерела електроживлення 1, вузлів навантаження 2, 3, 4, 5, 6, 7 секціонуючих комутаційних апаратів Q1, Q2, Q3, Q4,Q5 та джерел розподіленої генерації 8. Принцип роботи запропонованого способу формування динамічного енергоострову полягає у виконанні запропонованого алгоритму: 1) формується вектор вузлів навантаження, що з'єднані непошкодженими ділянками електричної мережі з джерелом розподіленої генерації (H1, Н2, …Нк) (вузли навантаження 2-7 на Фіг. 1); 2) проводиться прогнозування навантаження у вузлах Н1-Нк на тривалість розрахункового періоду; 3) формуються групи вузлів навантаження j  1..J (потенціальні енергоострови) за умовами: PДРГ max   Pні  ;  Q ДРГ max   Q ні  55 (1) 4) проводиться розрахунок прогнозованого значення відпуску енергії Wj за розрахунковий період для кожного енергоострову j  1..J ; 5) вибирається варіант енергоострову j, що забезпечує мінімум недовідпуску електроенергії; 6) після перевірки отриманого енергоострову 1 UA 89884 U 5 10 за технічними обмеженнями та корегування (в разі необхідності), автоматична система формує керуючі сигнали для комутаційної апаратури з метою формування енергоострову. Отриманий енергоострів j є незмінним протягом розрахункового інтервалу часу, якщо за цей період фактичне навантаження споживачів не перевищить допустимого та не буде відновлено живлення від енергосистеми. По завершенні розрахункового інтервалу алгоритм повторюється, починаючи з пункту 2. Використання даної корисної моделі дозволить за допомогою нового способу сформувати динамічний енергоострів для забезпечення мінімуму недовідпуску електроенергії споживачам, підвищить ефективність використання потужності джерел розподіленої генерації та зменшить недовідпуск електроенергії споживачам. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб формування динамічного енергоострову, що полягає в відокремленні групи ділянок централізованої розподільної електричної мережі в автономну систему, що живиться від джерел розподіленої генерації, причому відокремлення відбувається при виникненні аварійної ситуації, який відрізняється тим, що формують енергоострів одночасно з ізолюванням пошкодженої, внаслідок аварії, ділянки, енергоострів має динамічно змінну структуру з фіксацією інтервалів часу по ділянках відокремленої системи електричної мережі протягом яких структура є сталою. 2 UA 89884 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
