Щітка для очищення плоских виробів від окалини

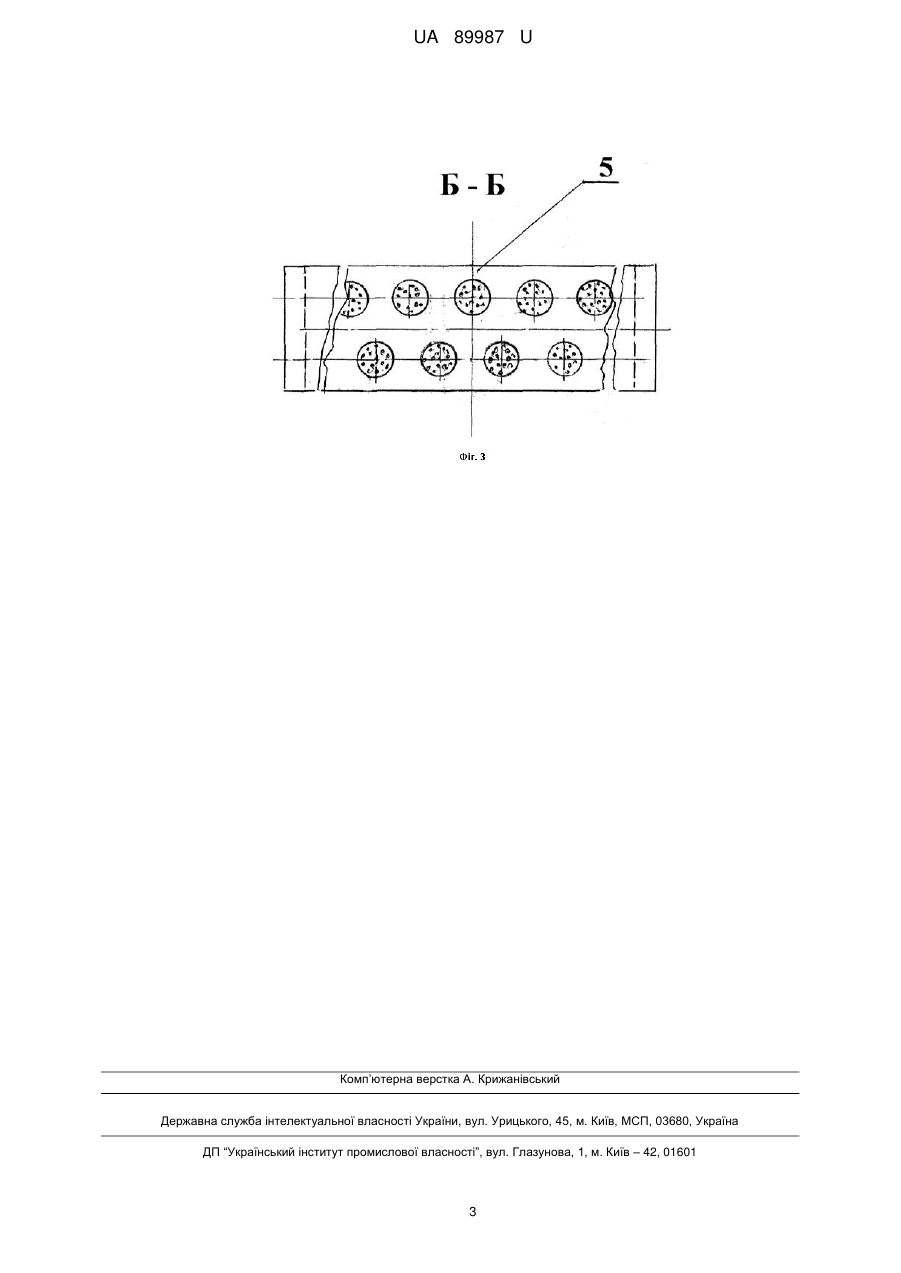

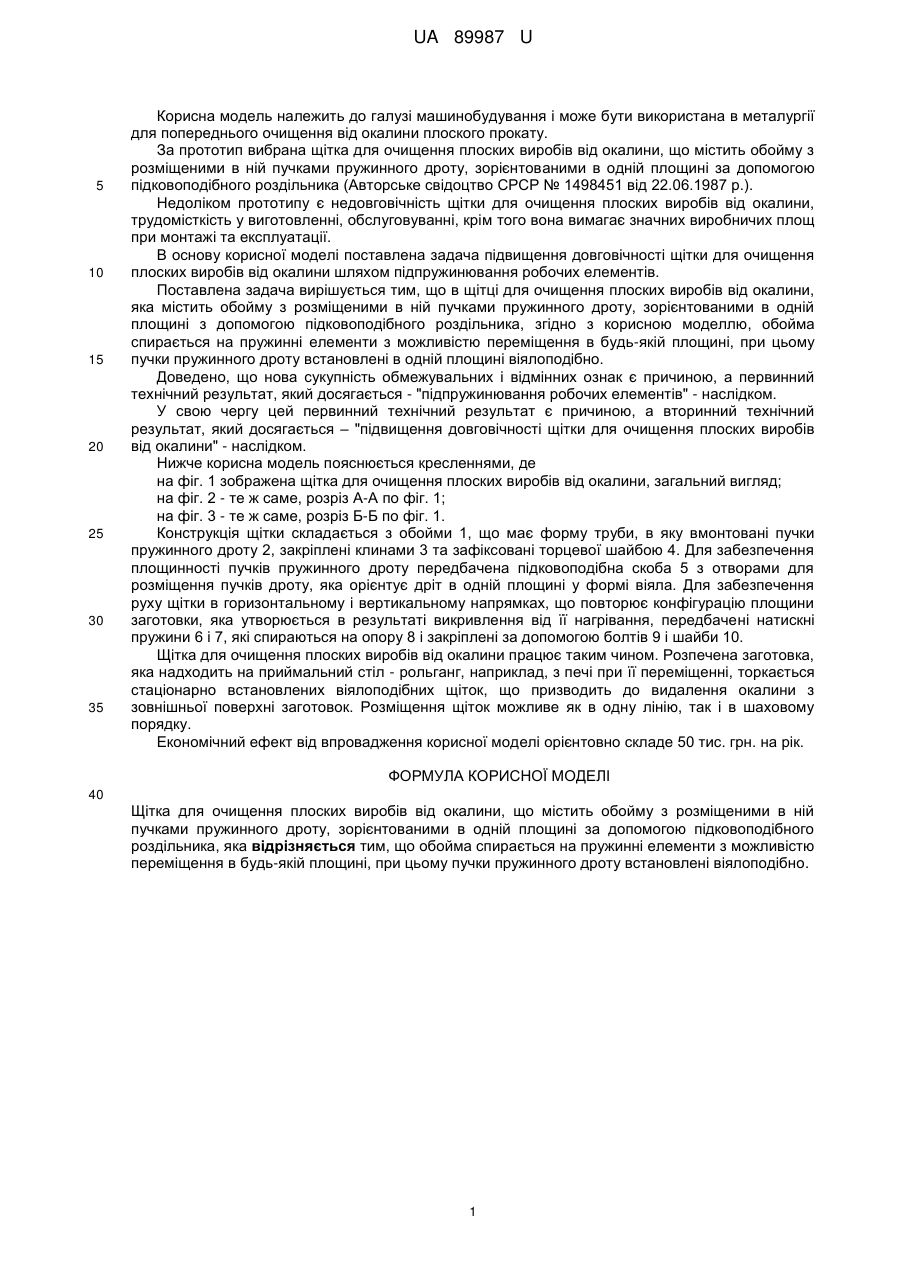

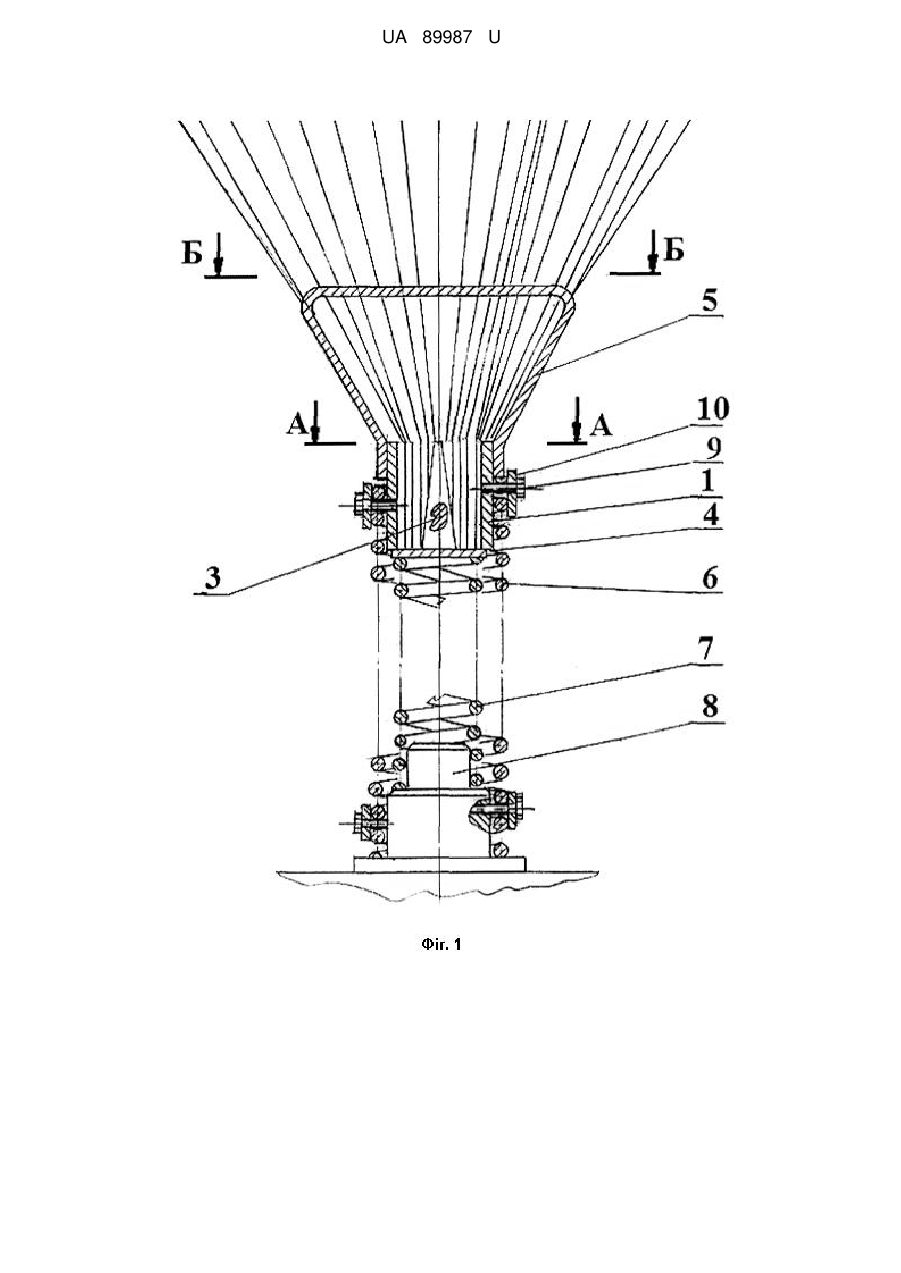

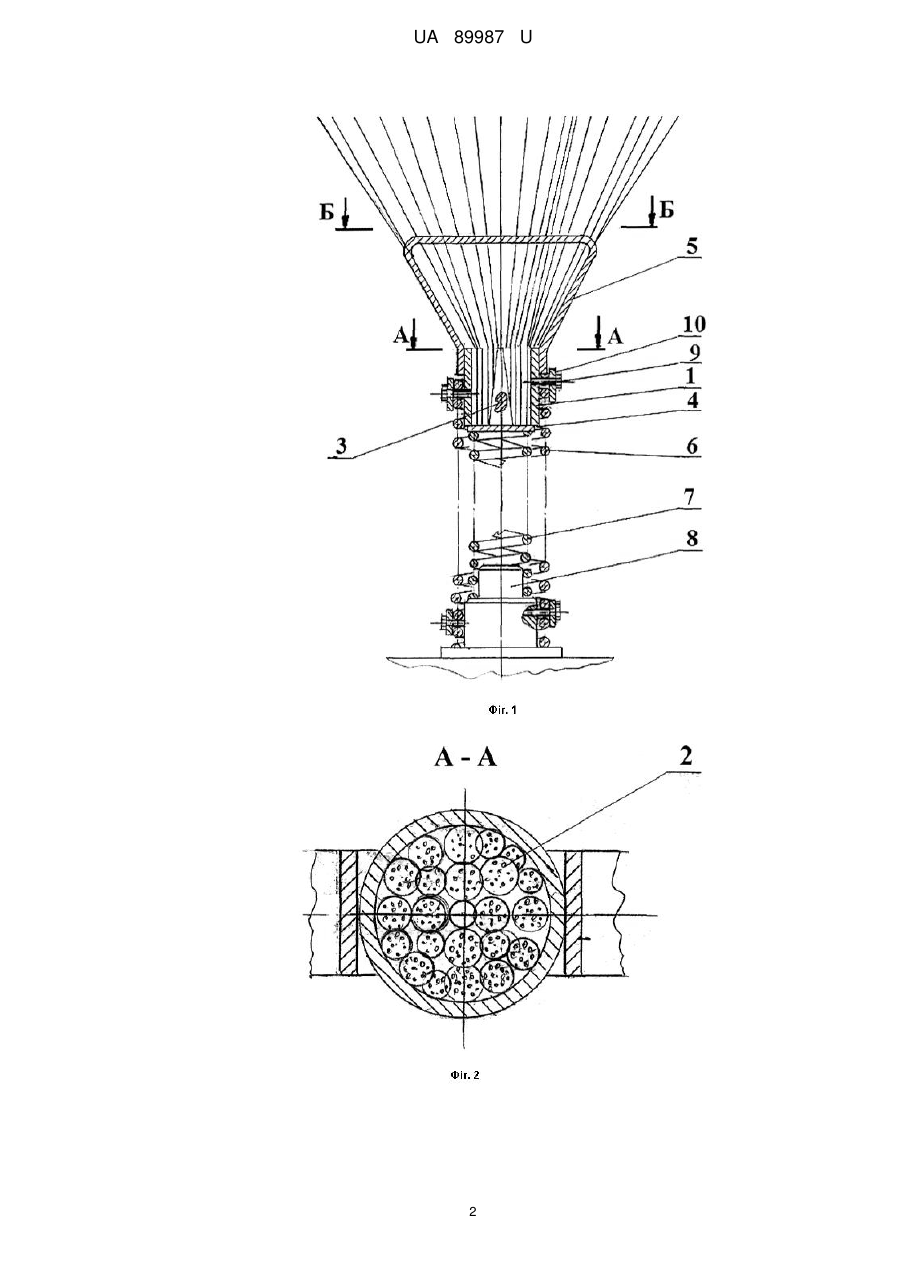

Реферат: Щітка для очищення плоских виробів від окалини містить обойму з розміщеними в ній пучками пружинного дроту, зорієнтованими в одній площині з допомогою підковоподібного роздільника. Обойма спирається на пружинні елементи з можливістю переміщення в будь-якій площині. При цьому пучки пружинного дроту встановлені в одній площині віялоподібно. Економічний ефект від впровадження корисної моделі орієнтовно складе 50 тис. грн. на рік. UA 89987 U (12) UA 89987 U UA 89987 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування і може бути використана в металургії для попереднього очищення від окалини плоского прокату. За прототип вибрана щітка для очищення плоских виробів від окалини, що містить обойму з розміщеними в ній пучками пружинного дроту, зорієнтованими в одній площині за допомогою підковоподібного роздільника (Авторське свідоцтво СРСР № 1498451 від 22.06.1987 р.). Недоліком прототипу є недовговічність щітки для очищення плоских виробів від окалини, трудомісткість у виготовленні, обслуговуванні, крім того вона вимагає значних виробничих площ при монтажі та експлуатації. В основу корисної моделі поставлена задача підвищення довговічності щітки для очищення плоских виробів від окалини шляхом підпружинювання робочих елементів. Поставлена задача вирішується тим, що в щітці для очищення плоских виробів від окалини, яка містить обойму з розміщеними в ній пучками пружинного дроту, зорієнтованими в одній площині з допомогою підковоподібного роздільника, згідно з корисною моделлю, обойма спирається на пружинні елементи з можливістю переміщення в будь-якій площині, при цьому пучки пружинного дроту встановлені в одній площині віялоподібно. Доведено, що нова сукупність обмежувальних і відмінних ознак є причиною, а первинний технічний результат, який досягається - "підпружинювання робочих елементів" - наслідком. У свою чергу цей первинний технічний результат є причиною, а вторинний технічний результат, який досягається – "підвищення довговічності щітки для очищення плоских виробів від окалини" - наслідком. Нижче корисна модель пояснюється кресленнями, де на фіг. 1 зображена щітка для очищення плоских виробів від окалини, загальний вигляд; на фіг. 2 - те ж саме, розріз А-А по фіг. 1; на фіг. 3 - те ж саме, розріз Б-Б по фіг. 1. Конструкція щітки складається з обойми 1, що має форму труби, в яку вмонтовані пучки пружинного дроту 2, закріплені клинами 3 та зафіксовані торцевої шайбою 4. Для забезпечення площинності пучків пружинного дроту передбачена підковоподібна скоба 5 з отворами для розміщення пучків дроту, яка орієнтує дріт в одній площині у формі віяла. Для забезпечення руху щітки в горизонтальному і вертикальному напрямках, що повторює конфігурацію площини заготовки, яка утворюється в результаті викривлення від її нагрівання, передбачені натискні пружини 6 і 7, які спираються на опору 8 і закріплені за допомогою болтів 9 і шайби 10. Щітка для очищення плоских виробів від окалини працює таким чином. Розпечена заготовка, яка надходить на приймальний стіл - рольганг, наприклад, з печі при її переміщенні, торкається стаціонарно встановлених віялоподібних щіток, що призводить до видалення окалини з зовнішньої поверхні заготовок. Розміщення щіток можливе як в одну лінію, так і в шаховому порядку. Економічний ефект від впровадження корисної моделі орієнтовно складе 50 тис. грн. на рік. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Щітка для очищення плоских виробів від окалини, що містить обойму з розміщеними в ній пучками пружинного дроту, зорієнтованими в одній площині за допомогою підковоподібного роздільника, яка відрізняється тим, що обойма спирається на пружинні елементи з можливістю переміщення в будь-якій площині, при цьому пучки пружинного дроту встановлені віялоподібно. 1 UA 89987 U 2 UA 89987 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
