Установка для відділення окалини з поверхні гарячекатаного дроту
Номер патенту: 30134
Опубліковано: 15.11.2000
Автори: Блощинський Григорій Павлович, Попов Євген Григорович, Правдін Юрій Михайлович, Сергєєв Віктор Володимирович, Хаустов Георгій Йосипович, Крилов Михайло Юрійович, Лобанов Олександр Іванович
Формула / Реферат
Установка для відділення окалини з поверхні гарячекатаного дроту, яка містить вертикально і горизонтально розташовані окалиноламаючі ролики, щітки, розміщені з можливістю повертання, і бункерзбірник, яка відрізняється тим, що щітки розміщені у приводній обоймі, вісь повертання котрої збігається з повздовжньою віссю установки, при цьому щітки мають циліндричну форму і розміщені у обоймі таким чином, що їх осі паралельні як між собою, так і осі обойми.
Текст

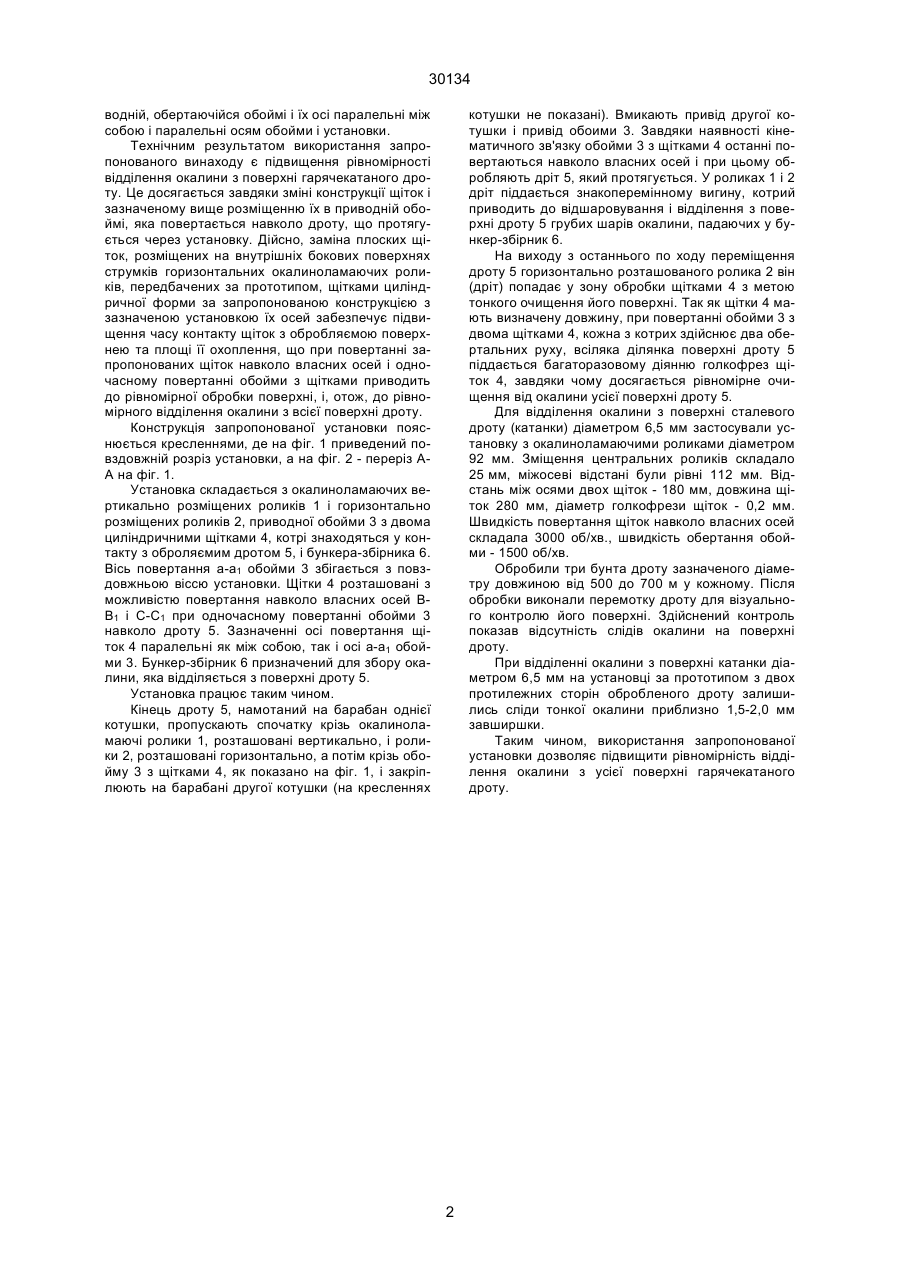

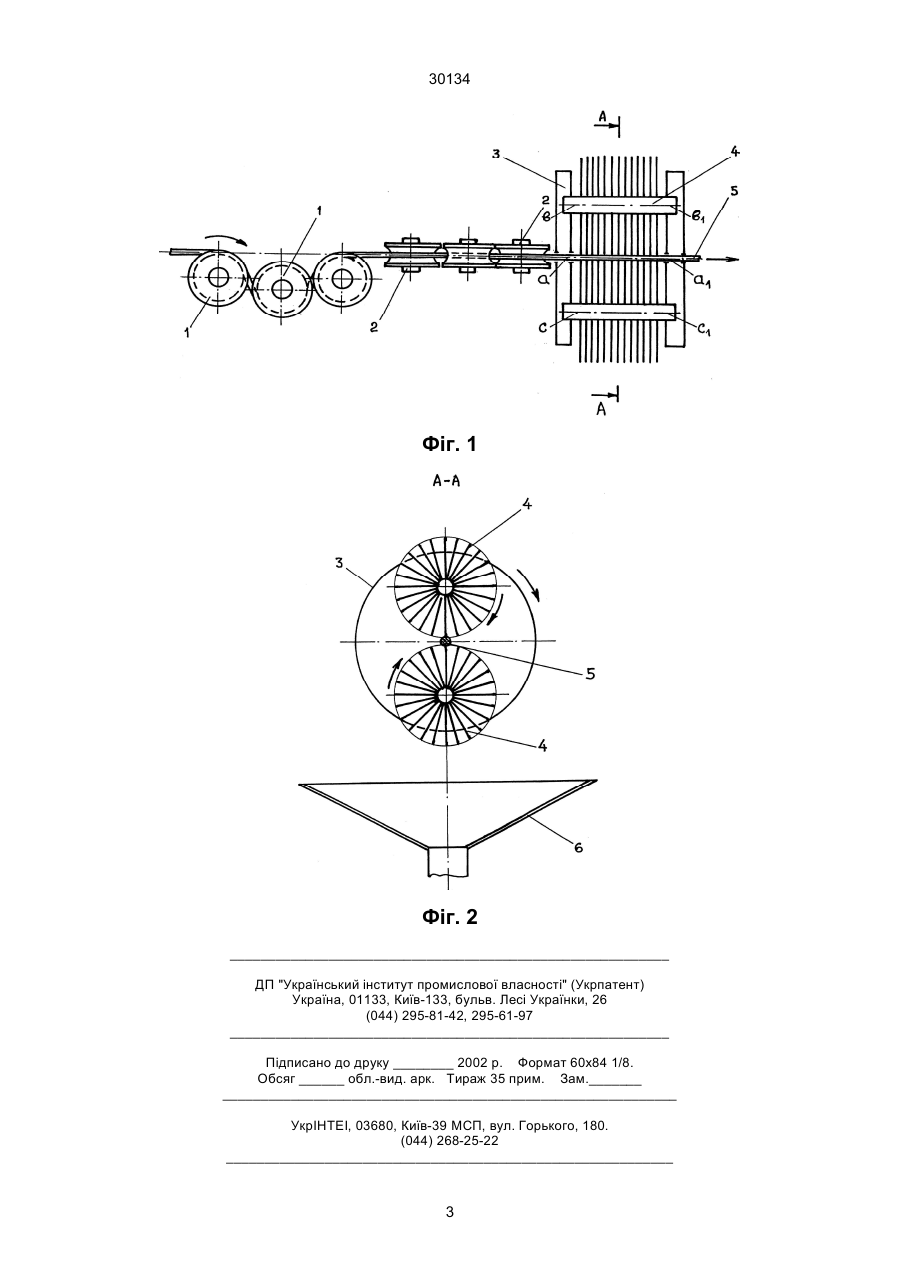

Установка для відділення окалини з поверхні гарячекатаного дроту, яка містить вертикально і горизонтально розташовані окалиноламаючі ролики, щітки, розміщені з можливістю повертання, і бункер-збірник, яка відрізняється тим, що щітки розміщені у приводній обоймі, вісь повертання котрої збігається з повздовжньою віссю установки, при цьому щітки мають циліндричну форму і розміщені у обоймі таким чином, що їх осі паралельні як між собою, так і осі обойми. (19) (21) 97126404 (22) 29.12.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Сергєєв Віктор Володимирович, Лобанов Олександр Іванович, Хаустов Георгій Йосипович, Блощинський Григорій Павлович, Правдін Юрій Михайлович, Попов Євген Григорович, Крилов Михайло Юрійович (73) ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ І КОНСТРУКТОРСЬКО-ТЕХНОЛОГІЧНИЙ ІНСТИТУТ ТРУБНОЇ ПРОМИСЛОВОСТІ (ДЕРЖАВНИЙ 30134 водній, обертаючійся обоймі і їх осі паралельні між собою і паралельні осям обойми і установки. Технічним результатом використання запропонованого винаходу є підвищення рівномірності відділення окалини з поверхні гарячекатаного дроту. Це досягається завдяки зміні конструкції щіток і зазначеному вище розміщенню їх в приводній обоймі, яка повертається навколо дроту, що протягується через установку. Дійсно, заміна плоских щіток, розміщених на внутрішніх бокових поверхнях струмків горизонтальних окалиноламаючих роликів, передбачених за прототипом, щітками циліндричної форми за запропонованою конструкцією з зазначеною установкою їх осей забезпечує підвищення часу контакту щіток з обробляємою поверхнею та площі її охоплення, що при повертанні запропонованих щіток навколо власних осей і одночасному повертанні обойми з щітками приводить до рівномірної обробки поверхні, і, отож, до рівномірного відділення окалини з всієї поверхні дроту. Конструкція запропонованої установки пояснюється кресленнями, де на фіг. 1 приведений повздовжній розріз установки, а на фіг. 2 - переріз АА на фіг. 1. Установка складається з окалиноламаючих вертикально розміщених роликів 1 і горизонтально розміщених роликів 2, приводної обойми 3 з двома циліндричними щітками 4, котрі знаходяться у контакту з оброляємим дротом 5, і бункера-збірника 6. Вісь повертання а-а1 обойми 3 збігається з повздовжньою віссю установки. Щітки 4 розташовані з можливістю повертання навколо власних осей ВВ1 і С-С1 при одночасному повертанні обойми 3 навколо дроту 5. Зазначенні осі повертання щіток 4 паралельні як між собою, так і осі а-а1 обойми 3. Бункер-збірник 6 призначений для збору окалини, яка відділяється з поверхні дроту 5. Установка працює таким чином. Кінець дроту 5, намотаний на барабан однієї котушки, пропускають спочатку крізь окалиноламаючі ролики 1, розташовані вертикально, і ролики 2, розташовані горизонтально, а потім крізь обойму 3 з щітками 4, як показано на фіг. 1, і закріплюють на барабані другої котушки (на кресленнях котушки не показані). Вмикають привід другої котушки і привід обоими 3. Завдяки наявності кінематичного зв'язку обойми 3 з щітками 4 останні повертаються навколо власних осей і при цьому обробляють дріт 5, який протягується. У роликах 1 і 2 дріт піддається знакоперемінному вигину, котрий приводить до відшаровування і відділення з поверхні дроту 5 грубих шарів окалини, падаючих у бункер-збірник 6. На виходу з останнього по ходу переміщення дроту 5 горизонтально розташованого ролика 2 він (дріт) попадає у зону обробки щітками 4 з метою тонкого очищення його поверхні. Так як щітки 4 мають визначену довжину, при повертанні обойми 3 з двома щітками 4, кожна з котрих здійснює два обертальних руху, всіляка ділянка поверхні дроту 5 піддається багаторазовому діянню голкофрез щіток 4, завдяки чому досягається рівномірне очищення від окалини усієї поверхні дроту 5. Для відділення окалини з поверхні сталевого дроту (катанки) діаметром 6,5 мм застосували установку з окалиноламаючими роликами діаметром 92 мм. Зміщення центральних роликів складало 25 мм, міжосеві відстані були рівні 112 мм. Відстань між осями двох щіток - 180 мм, довжина щіток 280 мм, діаметр голкофрези щіток - 0,2 мм. Швидкість повертання щіток навколо власних осей складала 3000 об/хв., швидкість обертання обойми - 1500 об/хв. Обробили три бунта дроту зазначеного діаметру довжиною від 500 до 700 м у кожному. Після обробки виконали перемотку дроту для візуального контролю його поверхні. Здійснений контроль показав відсутність слідів окалини на поверхні дроту. При відділенні окалини з поверхні катанки діаметром 6,5 мм на установці за прототипом з двох протилежних сторін обробленого дроту залишились сліди тонкої окалини приблизно 1,5-2,0 мм завширшки. Таким чином, використання запропонованої установки дозволяє підвищити рівномірність відділення окалини з усієї поверхні гарячекатаного дроту. 2 30134 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for removal of scale from surface of hot-rolled wire
Автори англійськоюSerhieiev Viktor Volodymyrovych, Lobanov Oleksandr Ivanovych, Khaustov Heorhii Yosypovych, Bloschynskyi Hryhorii Pavlovych, Pravdin Yurii Mykhailovych, Popov Yevhen Hryhorovych, Krylov Mykhailo Yuriiovych
Назва патенту російськоюУстановка для удаления окалины с поверхности горячекатаной проволоки
Автори російськоюСергеев Виктор Владимирович, Лобанов Александр Иванович, Хаустов Георгий Иосифович, Блощинский Григорий Павлович, Правдин Юрий Михайлович, Попов Евгений Григорьевич, Крылов Михаил Юрьевич
МПК / Мітки
МПК: B21C 43/00
Мітки: поверхні, дроту, установка, відділення, гарячекатаного, окалини
