Драбина

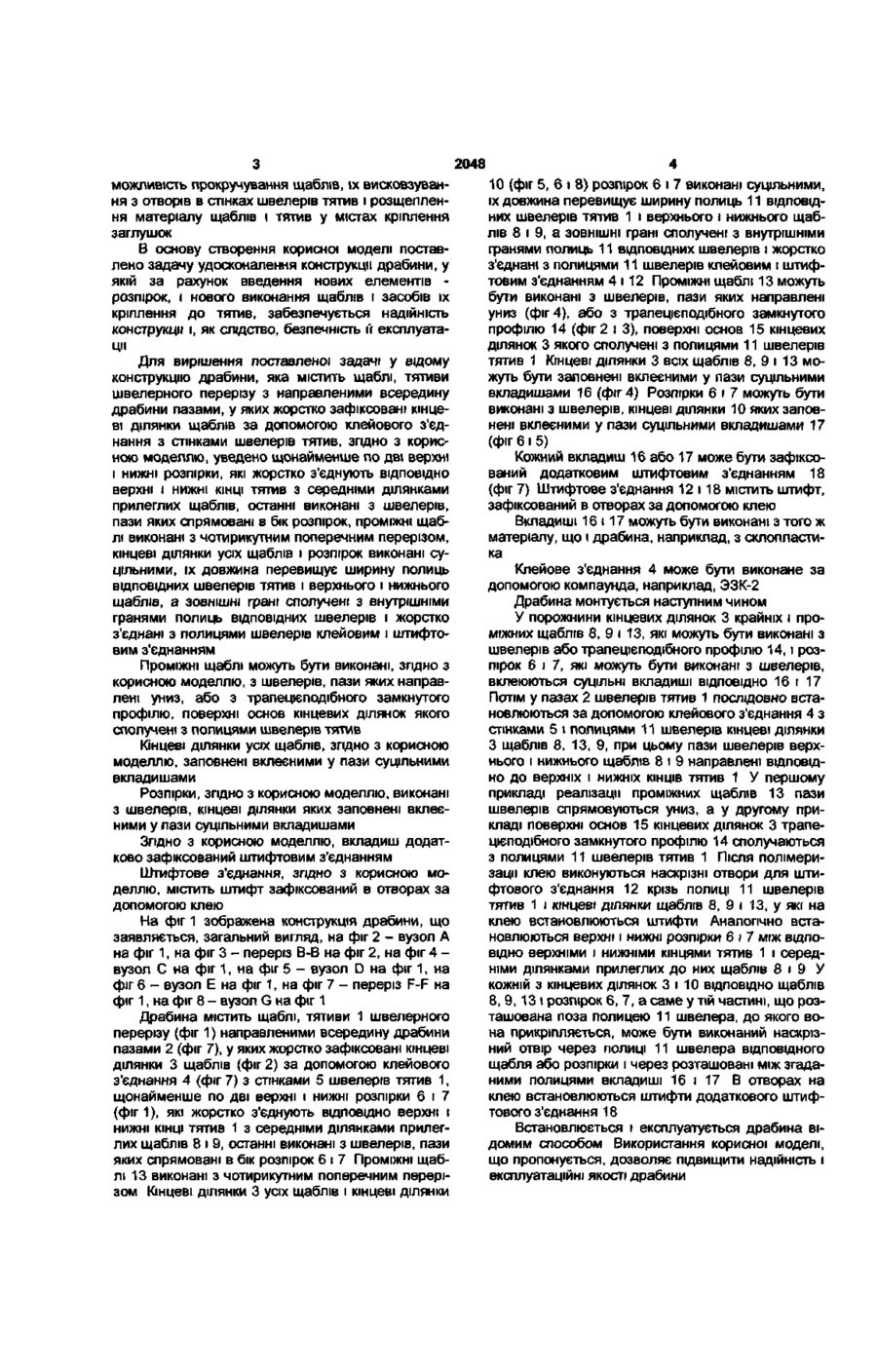

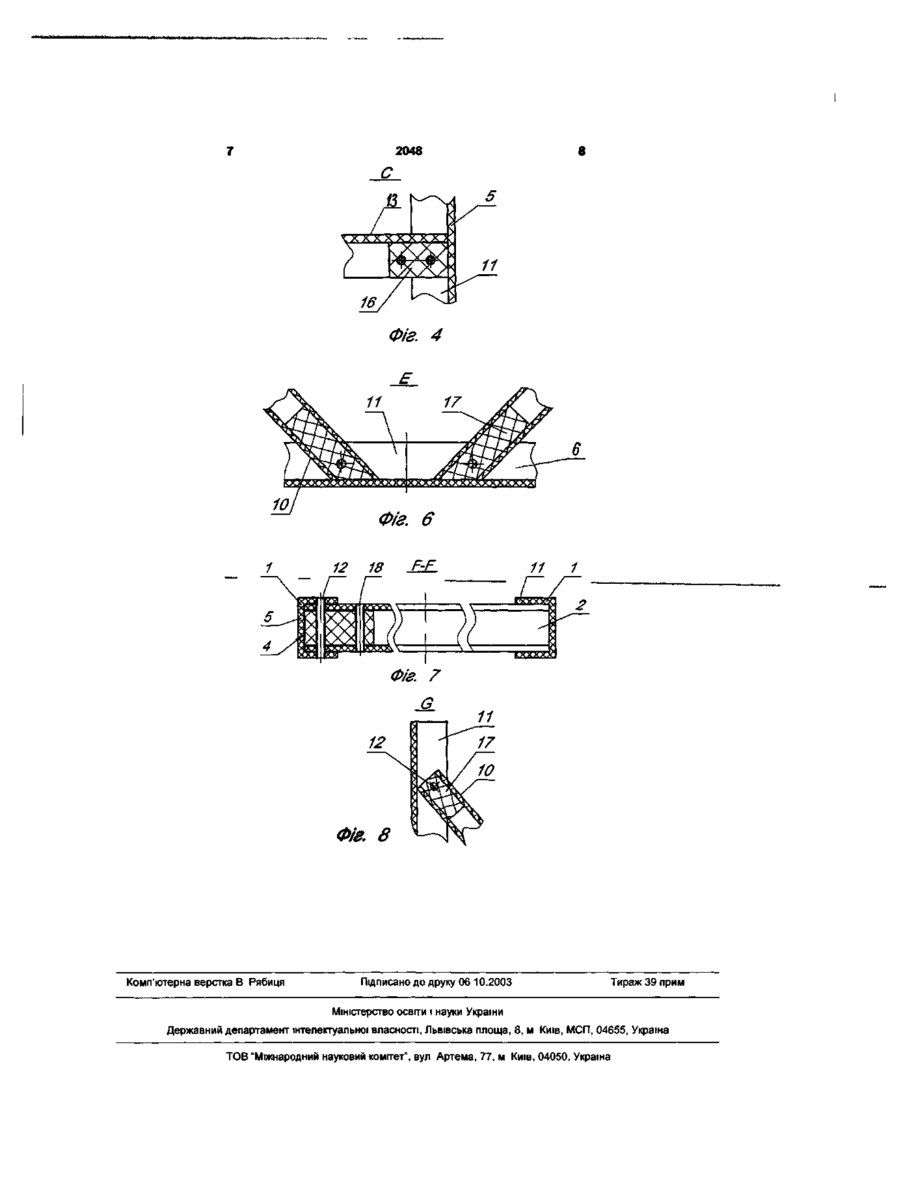

1 Драбина, яка містить щаблі, тятиви швелерного перерізу з направленими всередину драбини пазами, у яких жорстко зафіксовані кінцеві ділянки щаблів за допомогою клейового з'єднання з стінками швелерів тятив, яка відрізняється тим, що уведено щонайменше по дві верхні і нижні розпірки, які жорстко з'єднують ВІДПОВІДНО верхні і нижні КІНЦІ тятив з середніми ділянками прилеглих щаблів, останні виконані з швелерів, пази яких спрямовані в бік розпірок, проміжні щаблі виконані з чотирикутним поперечним перерізом, кінцеві ділянки усіх щаблів і розпірок виконані суцільними, їх довжина перевищує ширину полиць ВІДПОВІДНИХ швелерів тятив і верхнього і нижнього щаблів, а ЗОВНІШНІ грані сполучені з внутрішніми гранями полиць ВІДПОВІДНИХ швелерів і жорстко з'єднані з полицями швелерів клейовим і штифтовим з'єднанням 2 Драбина за п 1, яка відрізняється тим, що проміжні щаблі виконані з швелерів, пази яких направлені униз 3 Драбина за п 1, яка відрізняється тим, що проміжні щаблі виконані з трапецієподібного замкнутого профілю, поверхні основ кінцевих ділянок якого сполучені з полицями швелерів тятив 4 Драбина за пп 2 і 3, яка відрізняється тим, що кінцеві ділянки усіх щаблів заповнені вклеєними у пази суцільними вкладишами 5 Драбина за п 1, яка відрізняється тим, що розпірки виконані з швелерів, кінцеві ділянки яких заповнені вклеєними у пази суцільними вкладишами 6 Драбина за пп 4 і 5, яка відрізняється тим, що вкладиш додатково зафіксований додатковим штифтовим з'єднанням 7 Драбина за п 1, яка відрізняється тим, що штифтове з'єднання містить штифт зафіксований в отворах за допомогою клею Корисна модель стосується будівельномонтажного обладнання і може бути використана для виготовлення драбин з матеріалів, направлення волокон яких співпадає з повздовжніми осями щаблів і тятив, наприклад, армованої скловолоконної пластмаси Відома конструкція драбини (Ас СРСР №1518473, опубл ЗО 10 89р , МКВ Е06С1/14), яка містить щаблі і тятиви швелерного перерізу, останні з направленими всередину драбини пазами, в яких зафіксовані, із сполученням полиць, кінцеві ділянки щаблів - з однієї сторони з одною з тятив шарнірно за допомогою осей, а з другої сторони лапками, що обпираються на полиці другої тятиви У горизонтальному положенні щаблі фіксуються пластинчатими пружинами, закріпленими на тятивах Недоліком відомої конструкції є недостатня надійність при експлуатації драбини, яка обумовлена з одного боку малою площею кріплення до тятиви щаблів, кінцеві ділянки яких виконані порожнистими, з іншого боку - змінними в часі фізикомеханічними властивостями пружин Найбільш близькою до конструкції, що заявляється, є драбина, яка містить щаблі, тятиви швелерного перерізу з направленими всередину драбини пазами, у яких жорстко зафіксовані кінцеві ділянки щаблів за допомогою клейового з'єднання з стінками швелерів тятив (викладена заявка Великобританії №2065211 від 18 12 79р. МКВ Е06С7/08) Щаблі виконані з стрижнів з обточеними кінцевими ділянками У стінках швелерів тятив виконані круглі отвори, в яких за допомогою заглушок і клею встановлені кінцеві ділянки, довжина яких дорівнює ширині стінки швелера тятиви Конструкція відомої драбини недостатньо надійна, оскільки кругла форма перерізу кінцевих ділянок щаблів, співвісність щаблів з кріпильними елементами - заглушками, і мала площа поверхні клейового з'єднання щаблів з тятивами обумовлює 00 ТІ" о CM 2048 можливість прокручування щаблю, їх висковзування з отворів в стінках швелерів тятив і розщеплення матеріалу щаблів і тятив у містах кріплення заглушок В основу створення корисної моделі поставлено задачу удосконалення конструкції драбини, у якій за рахунок введення нових елементів розпірок, і нового виконання щаблів і засобів їх кріплення до тятив, забезпечується надійність конструкції і, як слідство, безпечність її експлуатації Для вирішення поставленої задачі у відому конструкцію драбини, яка містить щаблі, тятиви швелерного перерізу з направленими всередину драбини пазами, у яких жорстко зафіксовані кінцеві ділянки щаблів за допомогою клейового з'єднання з стінками швелерів тятив, згідно з корисною моделлю, уведено щонайменше по дві верхні і нижні розпірки, які жорстко з'єднують ВІДПОВІДНО верхні і нижні КІНЦІ тятив з середніми ділянками прилеглих щаблів, останні виконані з швелерів, пази яких спрямовані в бік розпірок, проміжні щаблі виконані з чотирикутним поперечним перерізом, кінцеві ділянки усіх щаблів і розпірок виконані суцільними, їх довжина перевищує ширину полиць ВІДПОВІДНИХ швелерів тятив і верхнього і нижнього щаблів, а ЗОВНІШНІ грані сполучені з внутрішніми гранями полиць ВІДПОВІДНИХ швелерів і жорстко з'єднані з полицями швелерів клейовим і штифтовим з'єднанням Проміжні щаблі можуть бути виконані, згідно з корисною моделлю, з швелерів, пази яких направлені униз, або з трапецієподібного замкнутого профілю, поверхні основ кінцевих ділянок якого сполучені з полицями швелерів тятив Кінцеві ділянки усіх щаблів, згідно з корисною моделлю, заповнені вклеєними у пази суцільними вкладишами Розпірки, згідно з корисною моделлю, виконані з швелерів, кінцеві ділянки яких заповнені вклеєними у пази суцільними вкладишами Згідно З корисною моделлю, вкладиш додатково зафіксований штифтовим з'єднанням Штифтове з'єднання, згідно з корисною моделлю, містить штифт зафіксований в отворах за допомогою клею На фіг 1 зображена конструкція драбини, що заявляється, загальний вигляд, на фіг 2 - вузол А на фіг 1, на фіг 3 - переріз В-В на фіг 2, на фіг 4 вузол С на фіг 1, на фіг 5 - вузол D на фіг 1, на фіг 6 - вузол Е на фіг 1, на фіг 7 - переріз F-F на фіг 1, на фіг 8 - вузол G на фіг 1 Драбина містить щаблі, тятиви 1 швелерного перерізу (фіг 1) направленими всередину драбини пазами 2 (фіг 7), у яких жорстко зафіксовані кінцеві ділянки 3 щаблів (фіг 2) за допомогою клейового з'єднання 4 (фіг 7) з стінками 5 швелерів тятив 1, щонайменше по дві верхні і нижні розпірки 6 і 7 (фіг 1), які жорстко з'єднують ВІДПОВІДНО верхні і нижні КІНЦІ тятив 1 з середніми ділянками прилеглих щаблів 8 і 9, останні виконані з швелерів, пази яких спрямовані в бік розпірок 6 і 7 Проміжні щаблі 13 виконані з чотирикутним поперечним перерізом Кінцеві ділянки 3 усіх щаблів і кінцеві ділянки 10 (фіг 5, 6 і 8) розпірок 6 і 7 виконані суцільними, їх довжина перевищує ширину полиць 11 ВІДПОВІДНИХ швелерів тятив 1 і верхнього і нижнього щаблів 8 і 9, а ЗОВНІШНІ грані сполучені з внутрішніми гранями полиць 11 ВІДПОВІДНИХ швелерів і жорстко з'єднані з полицями 11 швелерів клейовим і штифтовим з'єднанням 4 і 12 Проміжні щаблі 13 можуть бути виконані з швелерів, пази яких направлені униз (фіг 4), або з трапецієподібного замкнутого профілю 14 (фіг 2 і 3), поверхні основ 15 кінцевих ділянок 3 якого сполучені з полицями 11 швелерів тятив 1 Кінцеві ділянки 3 всіх щаблів 8, 9 і 13 можуть бути заповнені вклеєними у пази суцільними вкладишами 16 (фіг 4) Розпірки 6 і 7 можуть бути виконані з швелерів, кінцеві ділянки 10 яких заповнені вклеєними у пази суцільними вкладишами 17 (фіг 6 і 5) Кожний вкладиш 16 або 17 може бути зафіксований додатковим штифтовим з'єднанням 18 (фіг 7) Штифтове з'єднання 12 і 18 містить штифт, зафіксований в отворах за допомогою клею Вкладиші 16 і 17 можуть бути виконані з того ж матеріалу, що і драбина, наприклад, з склопластика Клейове з'єднання 4 може бути виконане за допомогою компаунда, наприклад, ЭЗК-2 Драбина монтується наступним чином У порожнини кінцевих ділянок 3 крайніх і проміжних щаблів 8, 9 і 13, які можуть бути виконані з швелерів або трапецієподібного профілю 14, і розпірок 6 і 7, які можуть бути виконані з швелерів, вклеюються суцільні вкладиші ВІДПОВІДНО 16 І 17 Потім у пазах 2 швелерів тятив 1 послідовно встановлюються за допомогою клейового з'єднання 4 з стінками 5 і полицями 11 швелерів кінцеві ділянки З щаблів 8, 13, 9, при цьому пази швелерів верхнього і нижнього щаблів 8 і 9 направлені ВІДПОВІДНО до верхніх і нижніх КІНЦІВ тятив 1 У першому прикладі реалізації проміжних щаблів 13 пази швелерів спрямовуються униз, а у другому прикладі поверхні основ 15 кінцевих ділянок 3 трапецієподібного замкнутого профілю 14 сполучаються з полицями 11 швелерів тятив 1 Після полімеризації клею виконуються наскрізні отвори для штифтового з'єднання 12 крізь полиці 11 швелерів тятив 1 і кінцеві ділянки щаблів 8, 9 і 13, у які на клею встановлюються штифти Аналогічно встановлюються верхні і нижні розпірки 6 і 7 між ВІДПОВІДНО верхніми і нижніми кінцями тятив 1 і середніми ділянками прилеглих до них щаблів 8 і 9 У кожній з кінцевих ділянок 3 і 10 ВІДПОВІДНО щаблів 8, 9, 13 і розпірок 6, 7, а саме у тій частині, що розташована поза полицею 11 швелера, до якого вона прикріпляється, може бути виконаний наскрізний отвір через полиці 11 швелера ВІДПОВІДНОГО щабля або розпірки і через розташовані між згаданими полицями вкладиші 16 і 17 В отворах на клею встановлюються штифти додаткового штифтового з'єднання 18 Встановлюється і експлуатується драбина відомим способом Використання корисної моделі, що пропонується, дозволяє підвищити надійність і експлуатаційні якості драбини € 'г SfrOZ 2048 Фіг. 4 Фіг. 6 и Ф/г. 7 12 Фіг. 8 Комп'ютерна верстка В Рябиця Підписано до друку 06 10.2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комгтет", вул Артема, 77, м Київ, 04050, Україна
