Горн агломераційної машини

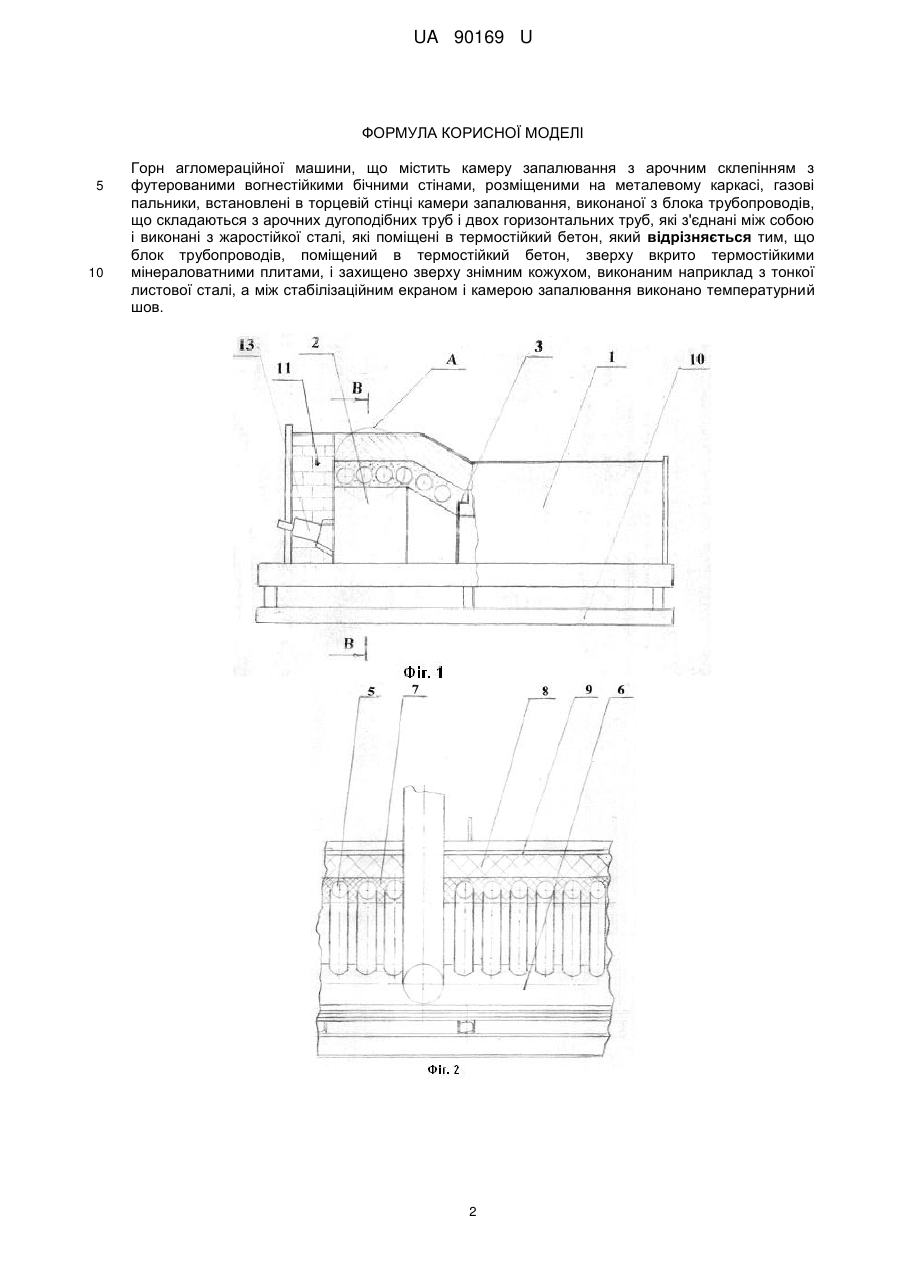

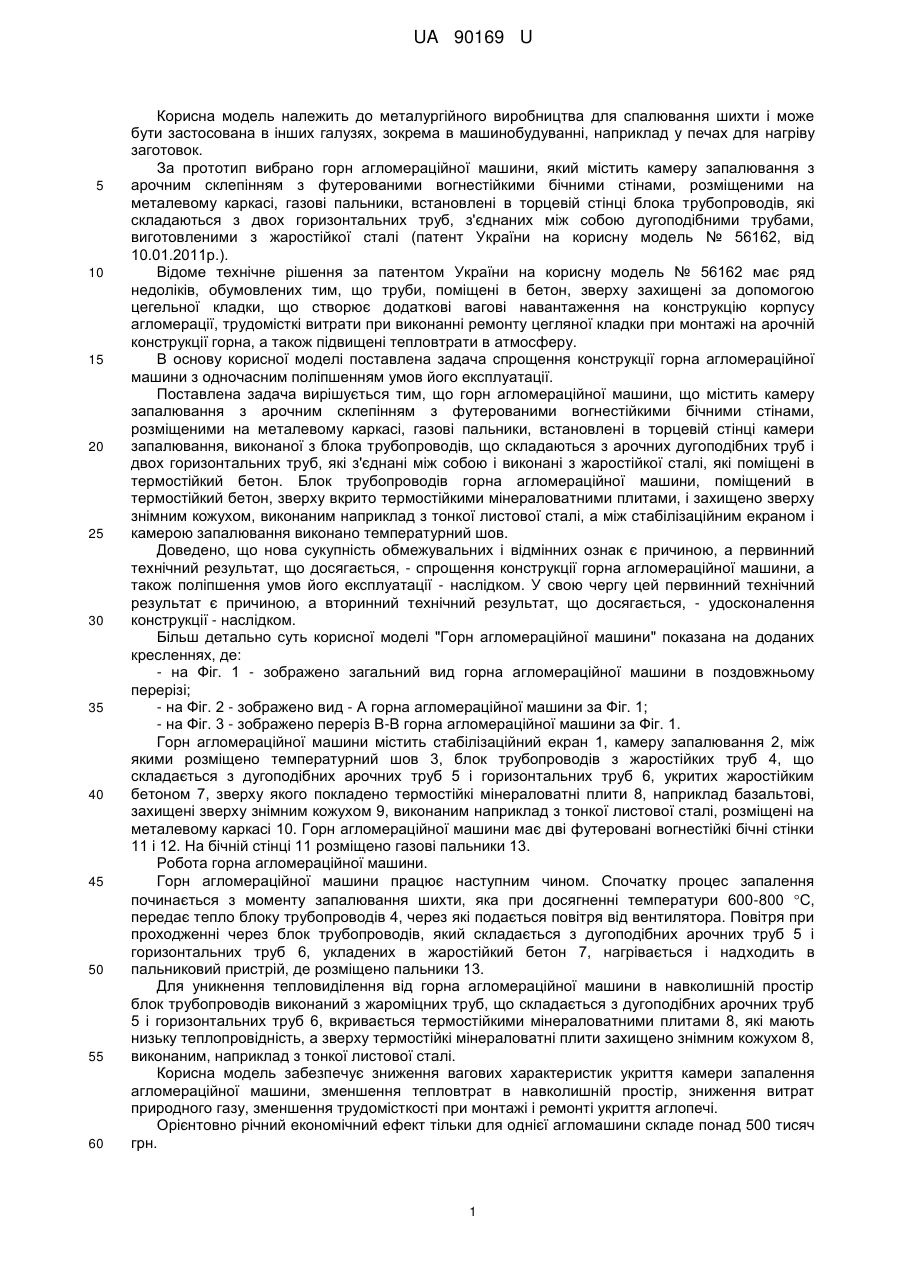

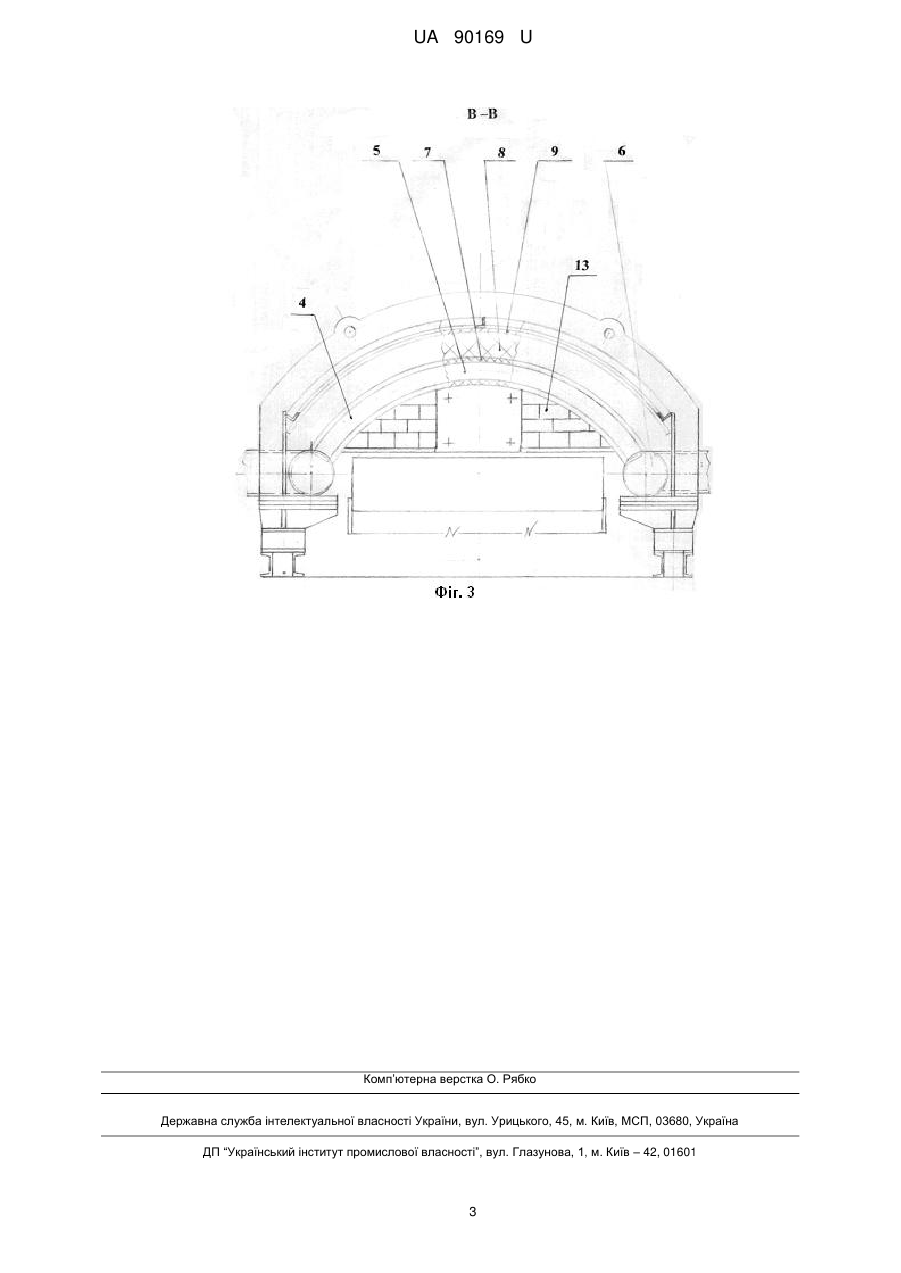

Реферат: Горн агломераційної машини містить камеру запалювання з арочним склепінням з футерованими вогнестійкими бічними стінами, розміщеними на металевому каркасі, газові пальники, встановлені в торцевій стінці камери запалювання, виконаної з блока трубопроводів, що складаються з арочних дугоподібних труб і двох горизонтальних труб, які з'єднані між собою і виконані з жаростійкої сталі, які поміщені в термостійкий бетон. Блок трубопроводів, поміщений в термостійкий бетон, зверху вкрито термостійкими мінераловатними плитами, і захищено зверху знімним кожухом, виконаним наприклад з тонкої листової сталі, а між стабілізаційним екраном і камерою запалювання виконано температурний шов. UA 90169 U (12) UA 90169 U UA 90169 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до металургійного виробництва для спалювання шихти і може бути застосована в інших галузях, зокрема в машинобудуванні, наприклад у печах для нагріву заготовок. За прототип вибрано горн агломераційної машини, який містить камеру запалювання з арочним склепінням з футерованими вогнестійкими бічними стінами, розміщеними на металевому каркасі, газові пальники, встановлені в торцевій стінці блока трубопроводів, які складаються з двох горизонтальних труб, з'єднаних між собою дугоподібними трубами, виготовленими з жаростійкої сталі (патент України на корисну модель № 56162, від 10.01.2011р.). Відоме технічне рішення за патентом України на корисну модель № 56162 має ряд недоліків, обумовлених тим, що труби, поміщені в бетон, зверху захищені за допомогою цегельної кладки, що створює додаткові вагові навантаження на конструкцію корпусу агломерації, трудомісткі витрати при виконанні ремонту цегляної кладки при монтажі на арочній конструкції горна, а також підвищені тепловтрати в атмосферу. В основу корисної моделі поставлена задача спрощення конструкції горна агломераційної машини з одночасним поліпшенням умов його експлуатації. Поставлена задача вирішується тим, що горн агломераційної машини, що містить камеру запалювання з арочним склепінням з футерованими вогнестійкими бічними стінами, розміщеними на металевому каркасі, газові пальники, встановлені в торцевій стінці камери запалювання, виконаної з блока трубопроводів, що складаються з арочних дугоподібних труб і двох горизонтальних труб, які з'єднані між собою і виконані з жаростійкої сталі, які поміщені в термостійкий бетон. Блок трубопроводів горна агломераційної машини, поміщений в термостійкий бетон, зверху вкрито термостійкими мінераловатними плитами, і захищено зверху знімним кожухом, виконаним наприклад з тонкої листової сталі, а між стабілізаційним екраном і камерою запалювання виконано температурний шов. Доведено, що нова сукупність обмежувальних і відмінних ознак є причиною, а первинний технічний результат, що досягається, - спрощення конструкції горна агломераційної машини, а також поліпшення умов його експлуатації - наслідком. У свою чергу цей первинний технічний результат є причиною, а вторинний технічний результат, що досягається, - удосконалення конструкції - наслідком. Більш детально суть корисної моделі "Горн агломераційної машини" показана на доданих кресленнях, де: - на Фіг. 1 - зображено загальний вид горна агломераційної машини в поздовжньому перерізі; - на Фіг. 2 - зображено вид - А горна агломераційної машини за Фіг. 1; - на Фіг. 3 - зображено переріз В-В горна агломераційної машини за Фіг. 1. Горн агломераційної машини містить стабілізаційний екран 1, камеру запалювання 2, між якими розміщено температурний шов 3, блок трубопроводів з жаростійких труб 4, що складається з дугоподібних арочних труб 5 і горизонтальних труб 6, укритих жаростійким бетоном 7, зверху якого покладено термостійкі мінераловатні плити 8, наприклад базальтові, захищені зверху знімним кожухом 9, виконаним наприклад з тонкої листової сталі, розміщені на металевому каркасі 10. Горн агломераційної машини має дві футеровані вогнестійкі бічні стінки 11 і 12. На бічній стінці 11 розміщено газові пальники 13. Робота горна агломераційної машини. Горн агломераційної машини працює наступним чином. Спочатку процес запалення починається з моменту запалювання шихти, яка при досягненні температури 600-800 С, передає тепло блоку трубопроводів 4, через які подається повітря від вентилятора. Повітря при проходженні через блок трубопроводів, який складається з дугоподібних арочних труб 5 і горизонтальних труб 6, укладених в жаростійкий бетон 7, нагрівається і надходить в пальниковий пристрій, де розміщено пальники 13. Для уникнення тепловиділення від горна агломераційної машини в навколишній простір блок трубопроводів виконаний з жароміцних труб, що складається з дугоподібних арочних труб 5 і горизонтальних труб 6, вкривається термостійкими мінераловатними плитами 8, які мають низьку теплопровідність, а зверху термостійкі мінераловатні плити захищено знімним кожухом 8, виконаним, наприклад з тонкої листової сталі. Корисна модель забезпечує зниження вагових характеристик укриття камери запалення агломераційної машини, зменшення тепловтрат в навколишній простір, зниження витрат природного газу, зменшення трудомісткості при монтажі і ремонті укриття аглопечі. Орієнтовно річний економічний ефект тільки для однієї агломашини складе понад 500 тисяч грн. 1 UA 90169 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Горн агломераційної машини, що містить камеру запалювання з арочним склепінням з футерованими вогнестійкими бічними стінами, розміщеними на металевому каркасі, газові пальники, встановлені в торцевій стінці камери запалювання, виконаної з блока трубопроводів, що складаються з арочних дугоподібних труб і двох горизонтальних труб, які з'єднані між собою і виконані з жаростійкої сталі, які поміщені в термостійкий бетон, який відрізняється тим, що блок трубопроводів, поміщений в термостійкий бетон, зверху вкрито термостійкими мінераловатними плитами, і захищено зверху знімним кожухом, виконаним наприклад з тонкої листової сталі, а між стабілізаційним екраном і камерою запалювання виконано температурний шов. 2 UA 90169 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
